屋外用防滴ベル リード線式 [KBO-6]

屋外用防滴ベル リード線式 [KBO-6]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外用警報ベル 防滴構造 低消費電力

KBO-6 屋外用防滴ベル リード線式

KBO-6は、セキュリティシステムや火災報知、産業用アラートとして長年の実績を持つ、高信頼性の屋外用防滴ベルです。けたたましいハイパワーサウンドで侵入者を強力に威嚇し、同時に周囲へ異常を確実に知らせます。

  • 型番： KBO-6
  • 製品名： 屋外用防滴ベル リード線式
  • 方式 / カテゴリ： 小型直流モータ方式 / セキュリティベル
  • 主な用途： 侵入監視、火災報知、設備異常の報知、産業用アラート
  • 設置場所 / 対応環境： 屋外（保護等級5：防滴構造）、壁面取付
  • 電源仕様： DC 12V（10.5V〜19V可）、無極性

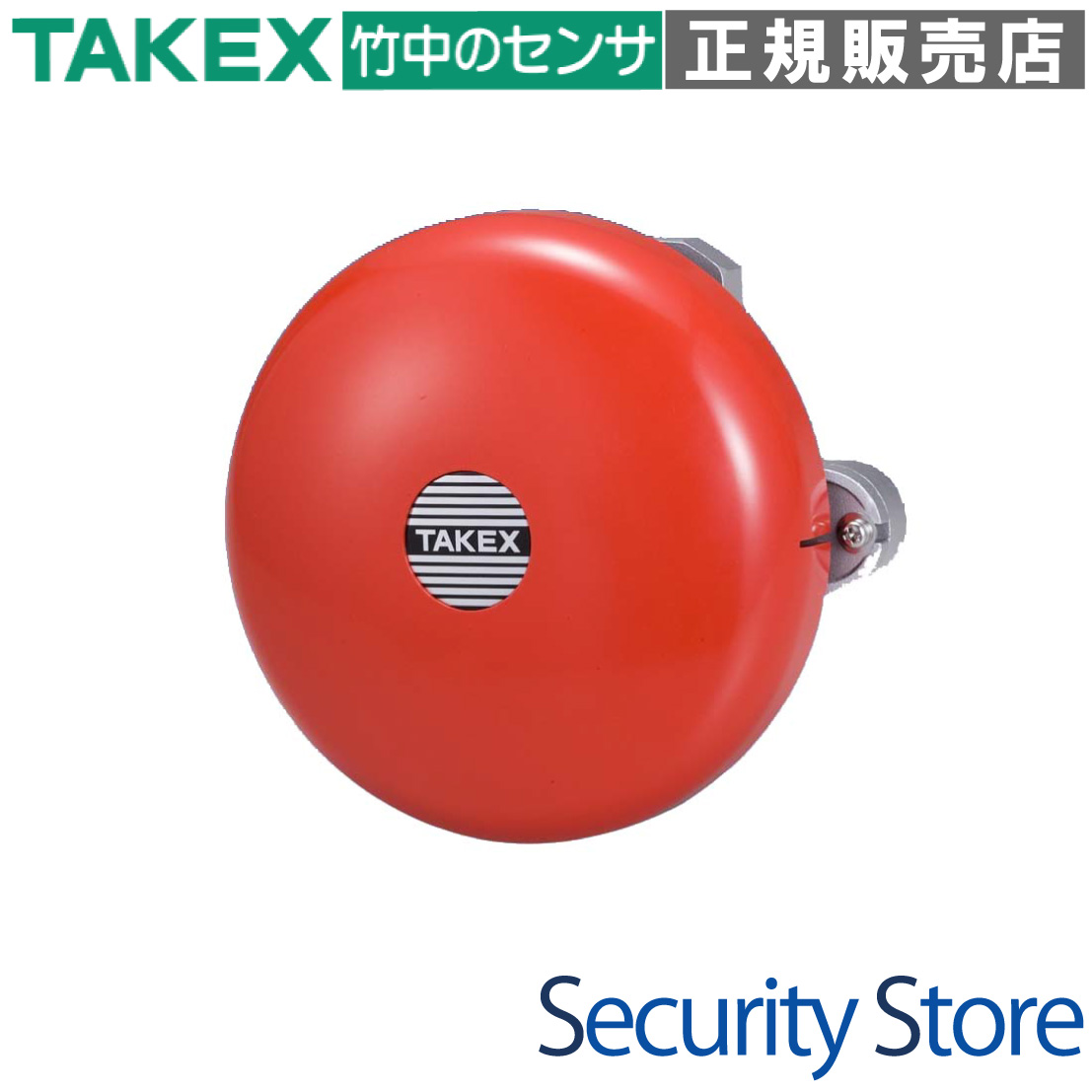

KBO-6 屋外用防滴ベルの製品外観画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯システムの外周警戒・威嚇用
  • 工場・倉庫の非常事態報知
  • 火災報知設備や設備の稼働異常通知
  • 遠隔監視システムの現地発報デバイス

導入前に確認したいポイント

  • 取付向き（UP刻印を上、打棒を真下に設置）
  • 電源電圧がDC10.5V〜19Vの範囲内であるか
  • 屋外設置時の結線部の防水処理（自己融着テープ等）
  • 1m前方で約90dBの音量に対する周囲環境への配慮

特長

けたたましい音量による高い威嚇効果

侵入者を強力な音量（前方1mで90dB以上）で威嚇します。セキュリティシステムにおいて、物理的な「音」による警告は、侵入者の犯行継続を断念させるために極めて有効な手段となります。

長寿命・高耐久な「小型直流モータ方式」

一般的な電磁石を用いたプランジャー機構とは異なり、小型直流モータを採用しています。モータの回転を打撃エネルギーに変換するため、機械的な接点摩耗が抑えられ、繰り返し動作に対する耐久性が格段に向上しています。

クラス最高水準の「低消費電流設計」

定格DC12V動作時に、消費電流はわずか18mA以下という極めて低い値を実現。これにより、多数台の同時接続や、長距離配線による電圧降下が懸念される現場においても、電源キャパシティに余裕を持たせた設計が可能です。

過酷な環境に耐える「JIS保護等級5」の防滴構造

ベル本体に防雨構造を施した屋外仕様（JIS C0920 保護等級5）のため、直接雨のかかる場所でも安定した性能を発揮します。錆に強いアルミニウム合金ダイカスト製の筐体を採用し、長期間の屋外運用をサポートします。

電圧変動に強い安定した動作性能

動作電圧範囲はDC10.5V〜19Vと幅広く設計されています。バッテリ駆動時の電圧低下や、配線ロスによる電圧降下が発生しやすい現場でも、音色の変化が少なく安定した音圧を維持します。

施工を容易にする「スイッチボックス適合」設計

取付けピッチは、標準的な1個用スイッチボックス（83.5mmおよび66.7mm）に適合しています。埋込ボックスへの固定が容易なため、新設・リニューアルを問わず、あらゆる場所にスムーズに設置可能です。

視認性と耐候性を両立した「メラミン焼付塗装」

ゴング表面には鮮明な赤色のメラミン焼付塗装が施されており、一目で警報機器であることを認識させる高い視認性を誇ります。耐候性に優れ、日光による退色や腐食を防ぎます。

選定時に評価したい強み

  • 信頼の駆動方式： プランジャー式に比べ故障が極めて少ないモータ駆動。
  • 省エネ運用： わずか18mAの低電流で動作し、制御盤の負担を最小化。
  • 全天候型設計： 屋外設置が前提の強固なアルミニウム合金製防滴構造。
  • 施工ミス防止： 無極性リード線により、プラス/マイナスの誤配線トラブルがありません。

施工・設置ガイド

製品の寿命と防水性能を最大限に引き出すため、以下の設置条件を遵守してください。

確認項目 この製品での考え方
取付方向 取付台の「UP」刻印を必ず上にし、内部の打棒が真下に来るように設置します。
防水処理 付属の圧縮性パッキンを貼り付け、結線部は自己融着テープで二重に防水します。
設置高さ 音の拡散性を高め、いたずらを防止するため、GLより2.5m以上の高所を推奨します。
配線極性 無極性のため、DC電源のプラス・マイナスを問わず接続可能です。

製品仕様

項目 内容
品名 屋外用防滴ベル
品番 KBO-6
電源電圧 DC10.5〜19V（極性なし）
消費電流 18mA以下
音量 90db以上（DC12V、前方1m時）
駆動方式 小型直流モーター方式
使用可能周囲温度 －20℃〜＋60℃（結露・氷結なきこと）
設置場所 屋外
配線接続 リード線式（約300mm）
材質 アルミ合金ダイカスト
防雨性 JIS C0920 保護等級5
質量 約880g
外観 メラミン焼付塗装（レッド）

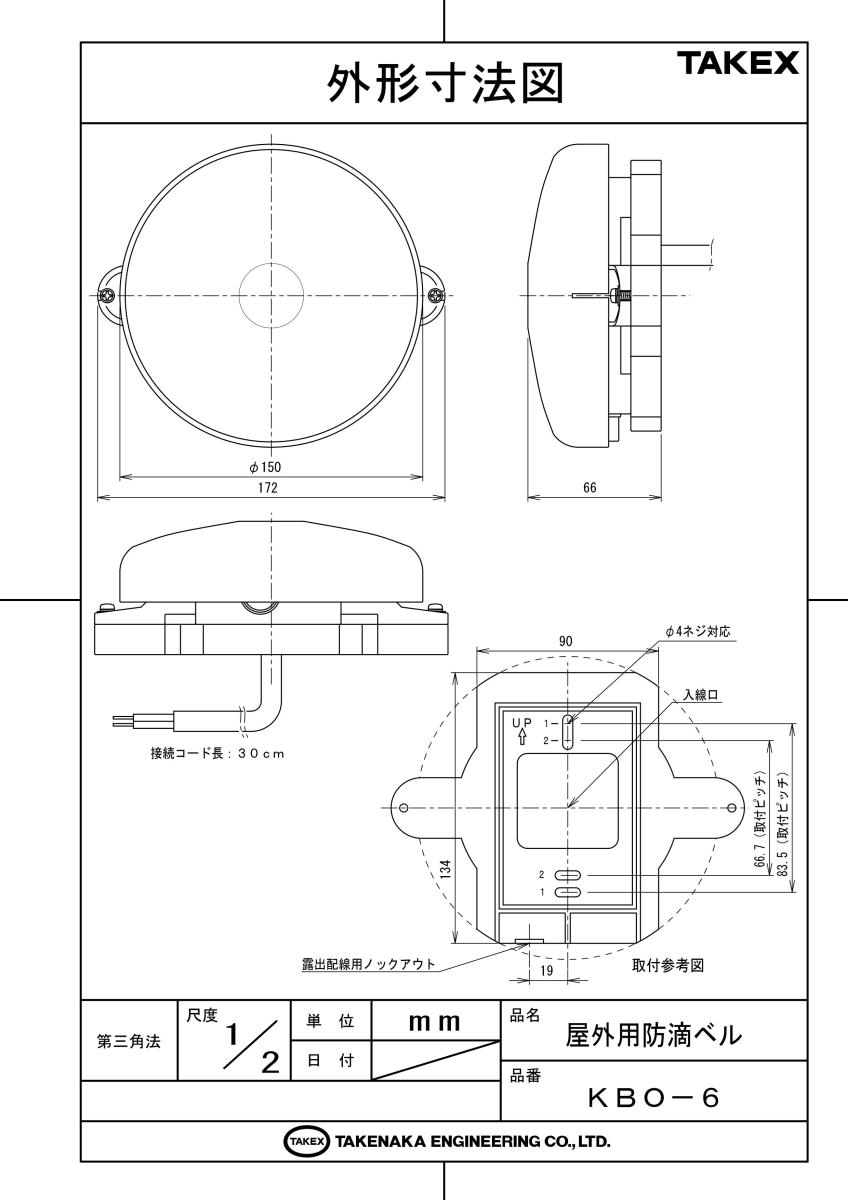

外形寸法 ゴング径：φ150mm / 全幅：172mm / 奥行：68mm

FAQ

Q：音量の調整（ボリューム調節）は可能ですか？ A：本機はアナログ構造のため、電気的な音量調整ボリュームは備えていません。物理的に音を抑えたい場合は、設置場所の変更や防振材の併用をご検討ください。
Q：DC12V以外の電源でも動作しますか？ A：動作電圧範囲はDC10.5V〜19Vです。DC24V電源を直接接続すると故障の原因となりますので、必ず範囲内の電圧でご使用ください。
Q：配線に極性はありますか？ A：無極性設計ですので、プラスとマイナスを気にせず接続いただけます。
Q：屋内でも使用できますか？ A：屋外用ですが、もちろん屋内でもご使用いただけます。ただし音が非常に大きいため、狭い空間では注意が必要です。
Q：ベルを「プルプル」と間欠的に鳴らすことはできますか？ A：本体にフリッカー機能はありません。制御盤（ホストコントローラ）側のリレー出力等で電源のON/OFF制御を行うことで、間欠鳴動が可能です。
Q：取付方向を横向きにしても大丈夫ですか？ A：いいえ、必ず「UP」刻印を上にして垂直に設置してください。横向きにすると防水性能が低下し、音圧が不安定になる恐れがあります。
Q：動作確認用のLEDは付いていますか？ A：LED等の視覚インジケーターは搭載されておりません。電圧を印加しての実音確認のみとなります。
Q：寒冷地での使用は可能ですか？ A：－20℃まで対応していますが、内部が完全に氷結すると打棒が動かなくなる可能性があります。着氷の恐れがある場合はフードの設置を推奨します。
Q：1個用スイッチボックス以外にも取り付けられますか？ A：取付ピッチは83.5mmと66.7mmに対応しています。これ以外のピッチの場合は、取付台に適合する穴加工が必要になります。
Q：メンテナンスは必要ですか？ A：定期的に外観の腐食や打棒への異物付着がないか目視点検を行ってください。また、10年を目安とした機器の更新を推奨しております。
