TAKEX（竹中エンジニアリング）警報ベル防滴構造屋外設置対応セキュリティ報知器

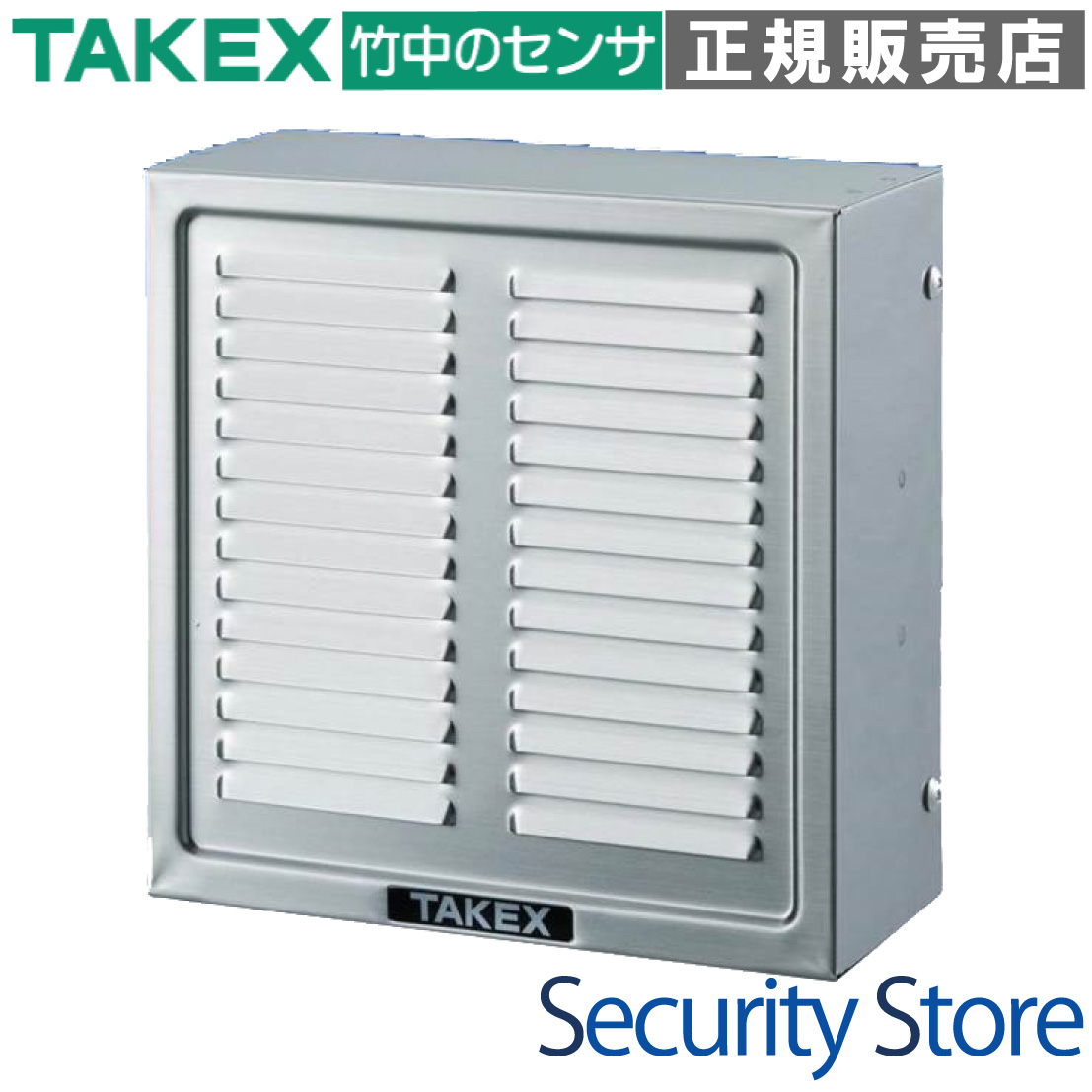

KB-6X ボックス付警報ベル防滴・防護構造

KB-6Xは、堅牢なステンレス製ボックスに保護された、プロフェッショナル仕様の物理打撃式警報ベルです。侵入者への強力な威嚇と同時に周囲へ異常を知らせる、セキュリティシステムの最終報知セクションに最適な高信頼性モデルです。

型番： KB-6X
方式： 小型直流モーター駆動・物理打撃方式
材質： ステンレス鋼（SUS430）ヘアラインクリア塗装仕上げ
音量： 90dB以上（前方1m）
設置場所： 屋外（壁面・柱など）
電源： DC10.5V〜DC19V（極性なし）

資料ダウンロード

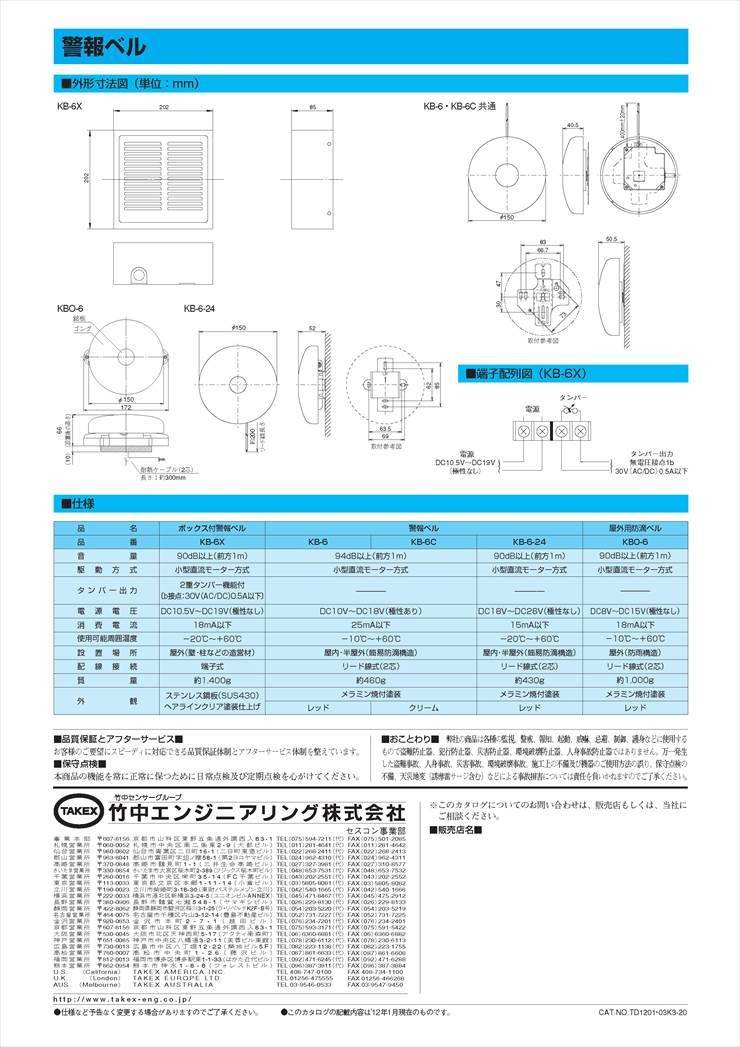

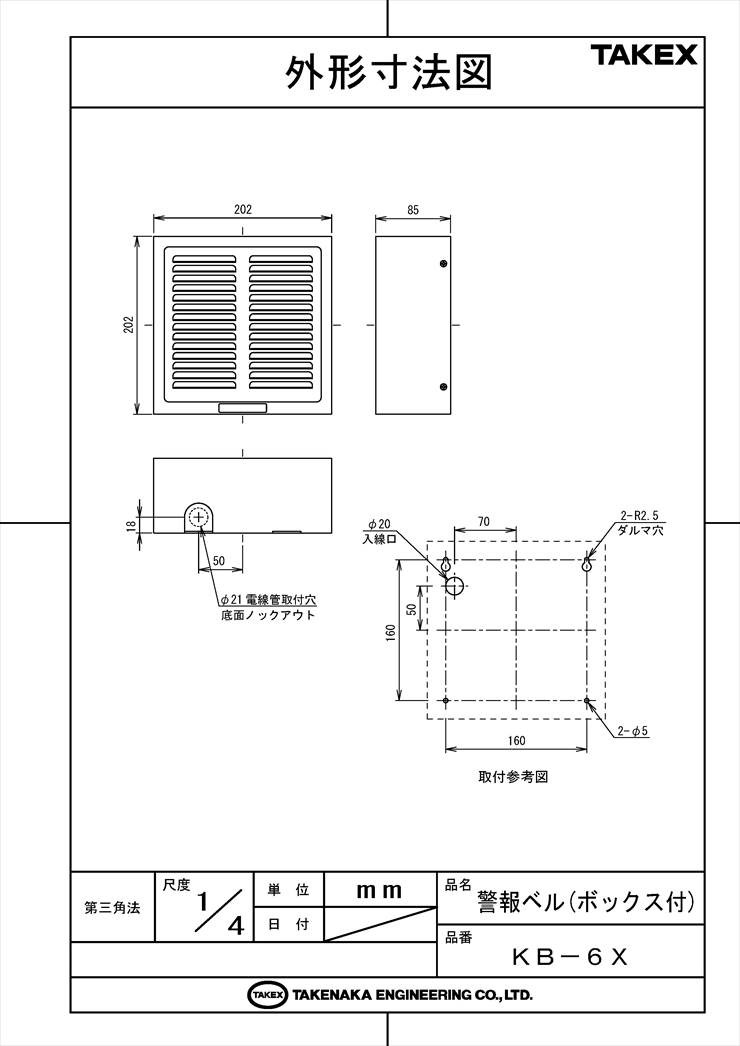

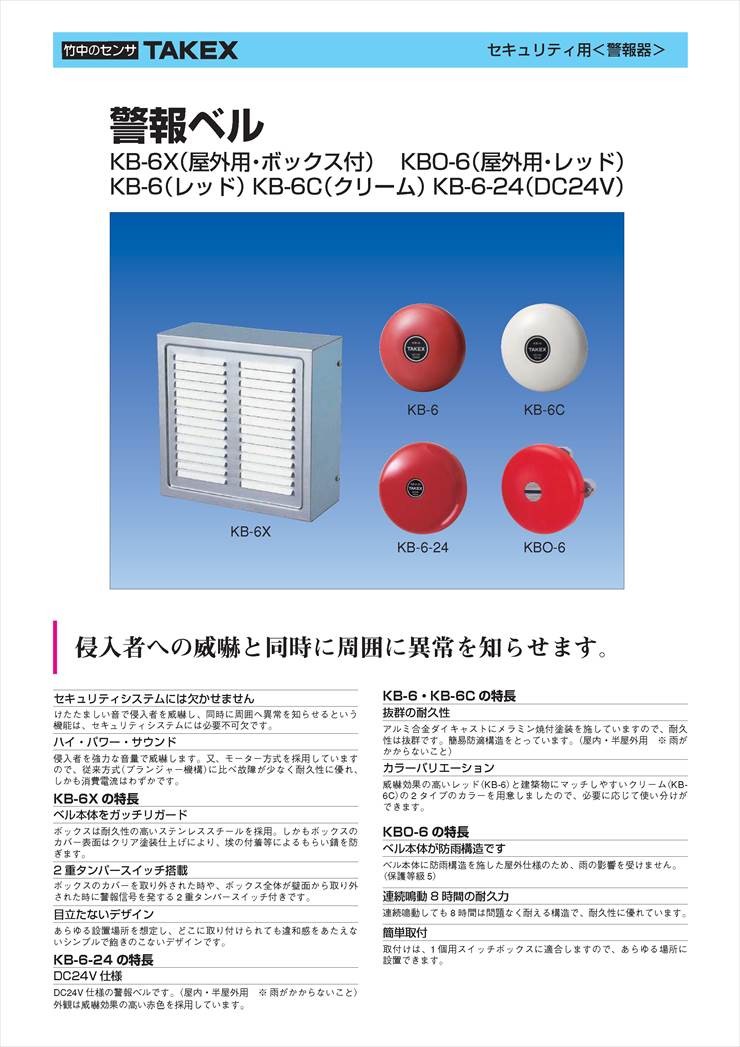

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

事務所・店舗の侵入警報報知
工場・倉庫の非常事態告知
屋外資材置場の防犯威嚇
重要施設の外周警戒システム

導入前に確認したいポイント

電源電圧がDC10.5V〜19Vの範囲内か
前方1mで90dBの音量が許容される環境か
壁面へのタッピングネジ固定が可能か
配線距離による電圧降下の影響はないか

特長

環境ノイズに強いハイ・パワー・サウンド

電子合成音とは異なる、物理的なベル打撃方式を採用しています。90dB以上の強力な音量で侵入者を威嚇し、工場騒音や道路騒音がある環境下でも埋もれにくい、心理的な緊急性を強く煽る周波数特性を実現しています。

省電力・高効率なモーター駆動方式

小型直流モーターにより物理的にベルを打撃する機構を搭載。消費電流はわずか18mA以下と非常に省電力ながら、強力なサウンド出力を可能にしています。電子回路に依存しないため、電気的なサージに対しても物理的な堅牢性を備えています。

ステンレス製SUS430採用の堅牢ボックス

外装には耐久性に優れたステンレス鋼（SUS430）を使用し、ヘアラインクリア塗装を施しています。屋外設置における耐食性と美観を両立し、長期にわたって機能を維持するプロフェッショナル仕様です。

いたずらを防ぐ防滴・防護構造

2重ルーバー構造を採用することで、異物の挿入などのいたずらを防止しつつ、雨やほこりの侵入を防ぎます。屋外の過酷な環境でも安心して運用できる設計です。

安全性を高める2重タンパースイッチ

ボックスのカバーを開けられた場合だけでなく、本体ごと壁面から取り外された際にも警報信号を出力する「2重タンパー」を搭載しています。システム自体の無効化を狙う破壊行為に対しても確実に反応します。

施工ミスを防ぐ無極性電源入力

電源入力部にはブリッジダイオードを内蔵しており、プラスマイナスの極性を問わず接続可能です。現場での結線ミスによる故障リスクを排除し、スムーズな施工をサポートします。

あらゆる場所に馴染むシンプルデザイン

堅牢性を保ちながらも、設置場所を問わず違和感を与えない、シンプルで飽きのこないデザインを採用。景観を損ねることなく、セキュリティの存在感を高めます。

    選定時に評価したい強み
    高い威嚇力： 物理打撃ベル特有の鋭い音質が、侵入者に強い心理的圧迫を与えます。
屋外対応の耐久性： ステンレス外装と2重ルーバーにより、雨・埃・塩害に強い構造です。
徹底した自己防衛： 2重タンパーにより、機器自体の盗難や破壊も即座に検知可能です。
施工性の良さ： 無極性電源と配線クランプにより、確実かつ迅速な現場施工が行えます。



施工・設置ガイド

本機の性能を最大限に発揮させるため、以下の点に注意して施工を行ってください。

確認項目	この製品での考え方
推奨設置高さ	地上高2.5m〜3.5m。周囲に障害物がない位置への設置を推奨します。
配線保護	JIS鋼製電線管（呼び19）に対応したノックアウト穴を利用し、配線を保護してください。
取付ピッチ	160mmの間隔で垂直に固定。付属のタッピングネジをご使用ください。

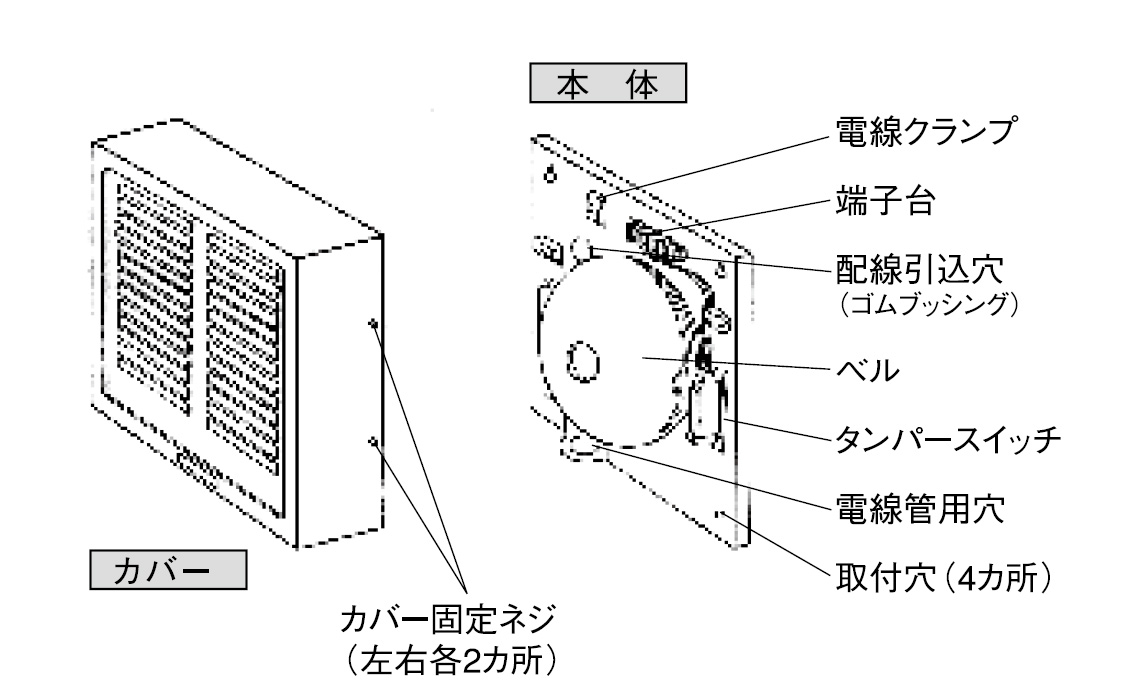

配線処理	ベルの打撃部に配線が接触しないよう、必ず付属の電線クランプで固定してください。

詳細トラブルシューティング

現象	推定原因	処置・確認事項
全く鳴らない	電源電圧の不足、または無供給	本機端子台でDC10.5V以上確保されているか測定してください。
異音はするが鳴らない	内部アームの固着、異物混入	ベル周辺に虫の巣やゴミ、配線の接触がないか確認してください。
音が濁る・小さい	ベル固定の緩み、配線接触	ベル中央のナットを増し締めし、配線のルートを再確認してください。
タンパー異常	カバーの浮き、壁面の凹凸	カバー固定ネジ4箇所を均等に締め、ベースが水平か確認してください。

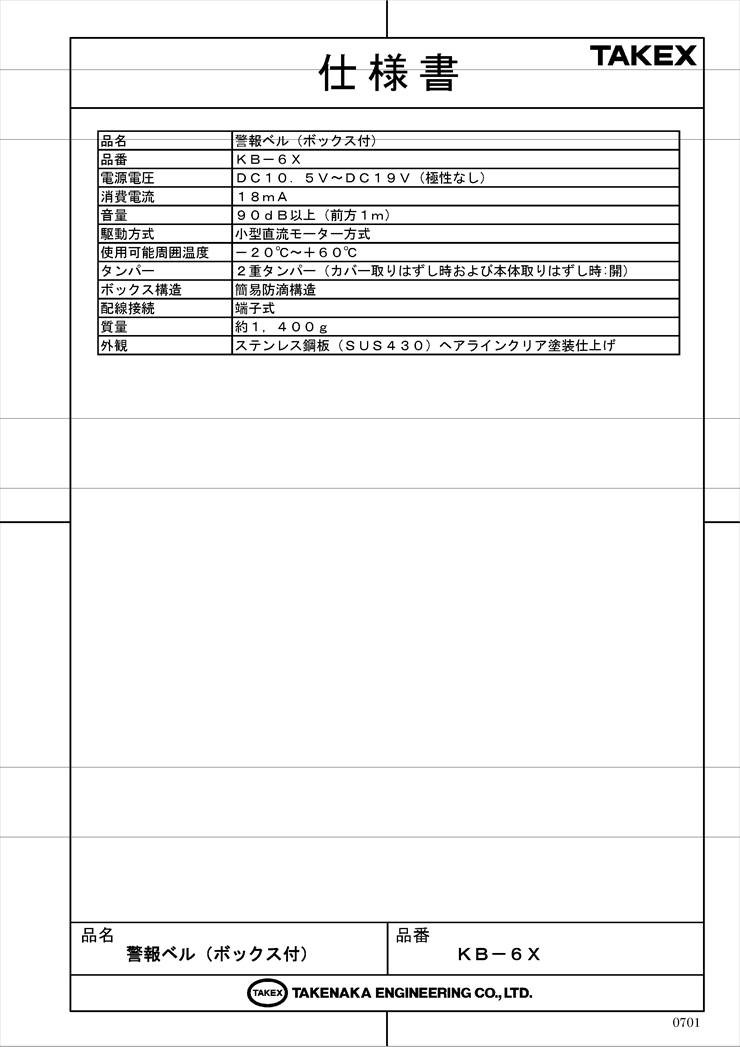

製品仕様

項目	内容
品名	警報ベル（ボックス付）
品番	ＫＢ－６Ｘ
電源電圧	ＤＣ１０．５Ｖ〜ＤＣ１９Ｖ（極性なし）
消費電流	１８ｍＡ以下
音量	９０ｄＢ以上（前方１ｍ）
駆動方式	小型直流モーター方式
タンパー出力	２重タンパー機能付（ｂ接点／３０Ｖ（ＡＣ／ＤＣ）０．５Ａ以下）
使用可能周囲温度	－２０℃〜＋６０℃（氷結なきこと）
設置場所	屋外（壁・柱などの造営材）
配線接続	端子式
質量	約１，４００ｇ
外観	ステンレス鋼板（ＳＵＳ４３０）ヘアラインクリア塗装仕上げ
外形寸法	W202 × H202 × D85 (mm)

FAQ

Q：DC12VのACアダプターで使用できますか？ A：はい、定格電圧がDC10.5V〜DC19Vの範囲内であれば使用可能です。電流容量が18mA以上あることを確認してください。

Q：電源のプラスマイナスを逆に接続してしまいました。故障しますか？ A：本機は無極性設計（ブリッジダイオード内蔵）のため、極性を問わず動作し、逆接続による故障もありません。

Q：屋外の雨が直接当たる場所に設置できますか？ A：はい。簡易防滴構造を採用しているため、屋外の壁面等への設置に対応しています。ただし、完全水没する場所は避けてください。

Q：音量は調整できますか？ A：物理打撃方式のため、本体での音量調整機能はありません。常に最大音量（90dB以上）で鳴動します。

Q：タンパー出力はどのように接続すればよいですか？ A：b接点（常時閉）出力ですので、コントローラのタンパー入力回路に接続してください。カバー開放や本体の取り外しで回路が開きます。

Q：電子ブザーと比べてメリットは何ですか？ A：物理的にベルを叩くため、ノイズの多い現場でも音が通りやすく、侵入者に強い心理的圧迫を与えることが可能です。

Q：2重タンパーとは具体的に何を検知しますか？ A：「前面カバーが開けられた時」と「壁面から本体が引き剥がされた時」の2パターンを同時に監視します。

Q：ステンレスなのにサビが発生することはありますか？ A：SUS430は耐食性が高いですが、鉄粉を含む埃が付着すると「もらいサビ」が発生することがあります。定期的な清掃を推奨します。

Q：配線管を直接つなぐことはできますか？ A：はい。本体にJIS鋼製電線管「呼び19」に対応したノックアウト穴があり、露出配線時の保護が容易です。

Q：寿命はどのくらいですか？ A：設置環境によりますが、モーターブラシの摩耗やグリスの乾燥を考慮し、約10年を目安とした更新を推奨しております。
