商品詳細

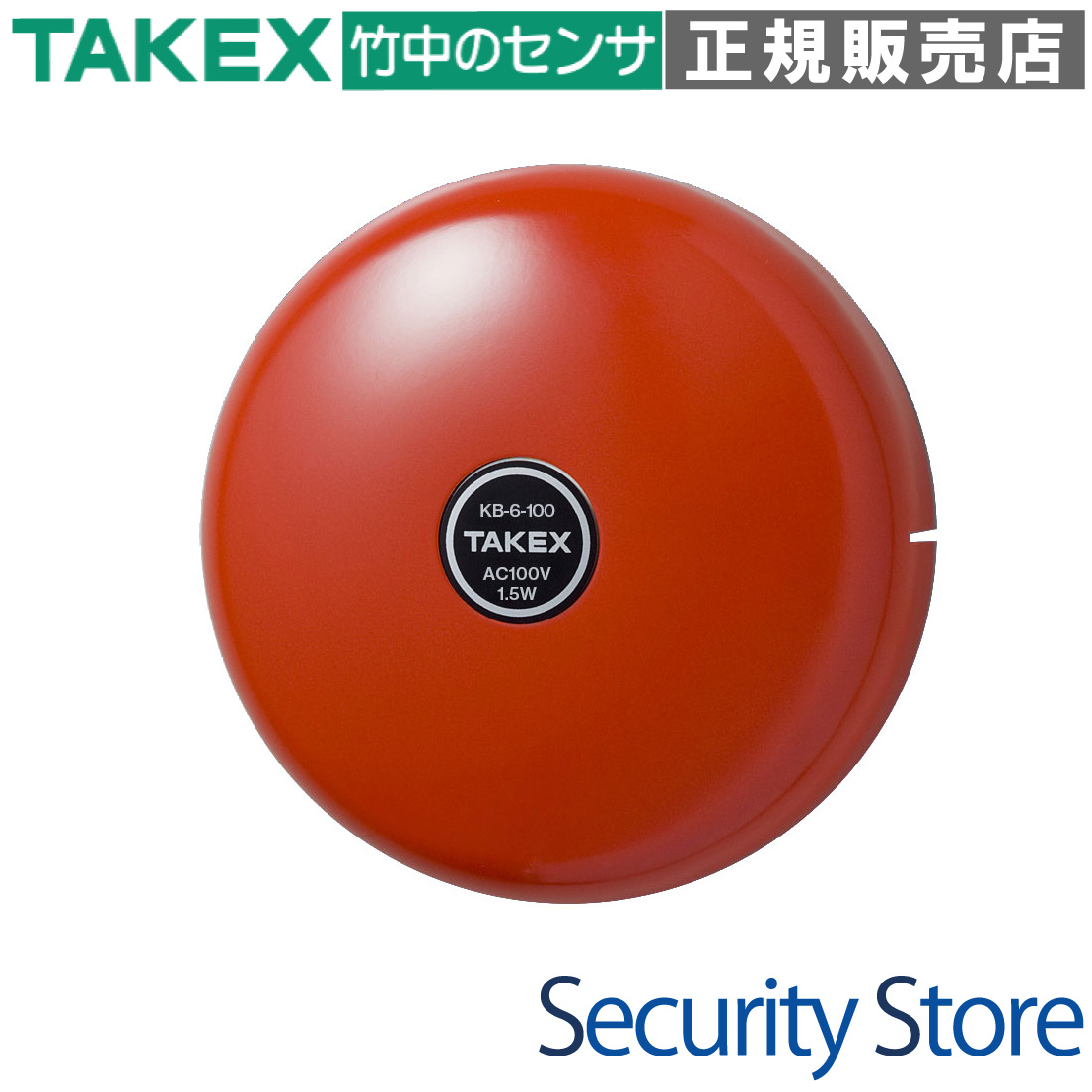

TAKEX（竹中エンジニアリング）警報装置 AC100V仕様屋内専用セキュリティベル

警報ベル KB-6-100（100V仕様）

KB-6-100は、セキュリティシステムの異常を周囲に知らせ、侵入者を強力に威嚇するための屋内用警報ベルです。150mmの大型ゴングと独自のモーター駆動方式により、安定したハイパワーサウンドを実現しています。AC100V電源に直接接続可能なため、既設の電源ラインを活用した施工にも適しています。

型番： KB-6-100
電源電圧： AC100V（50/60Hz）
音量： 90dB以上（前方1m）
駆動方式： 小型直流モーター方式
主な用途： 侵入報知、非常事態の周囲への周知、威嚇

資料ダウンロード

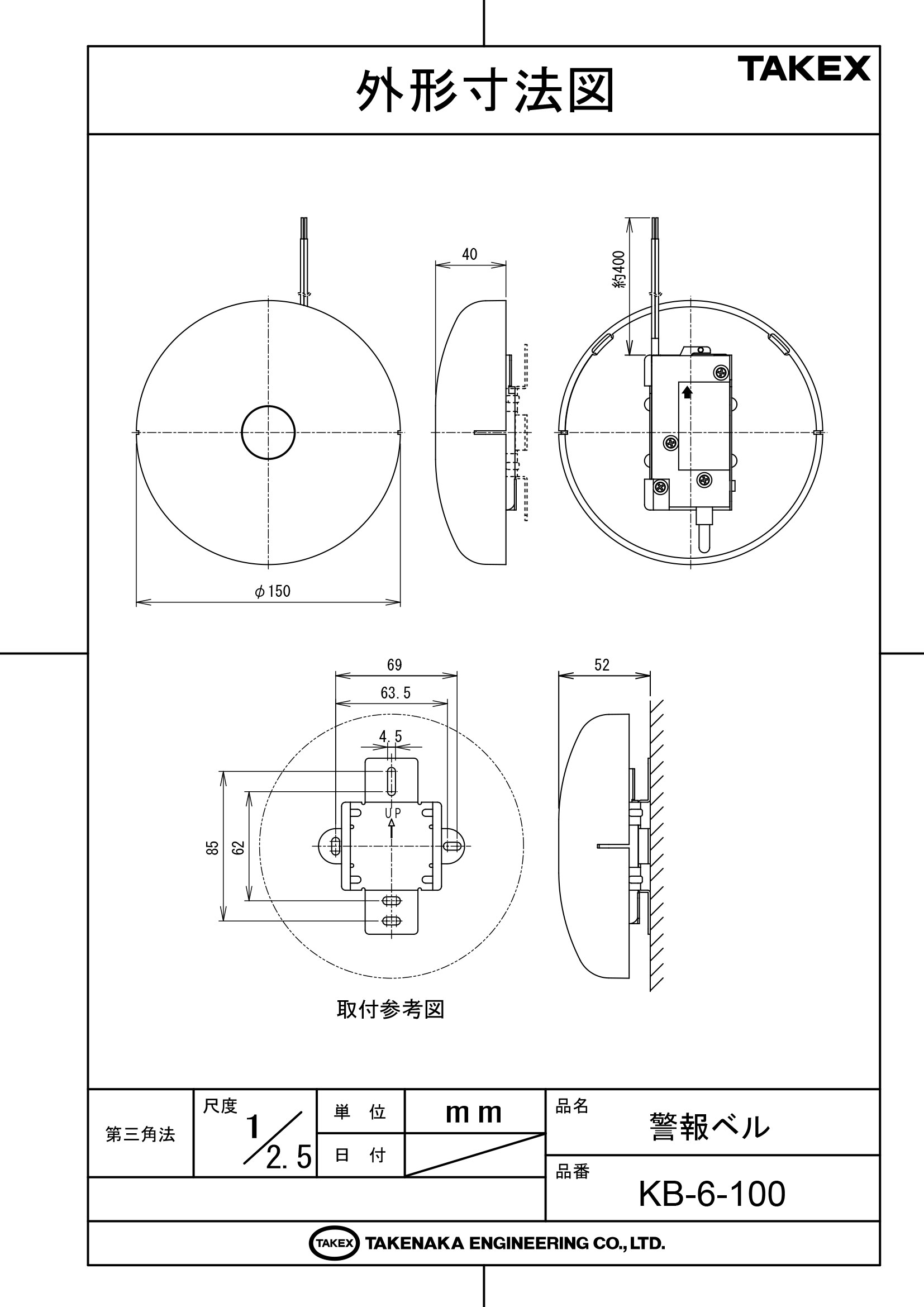

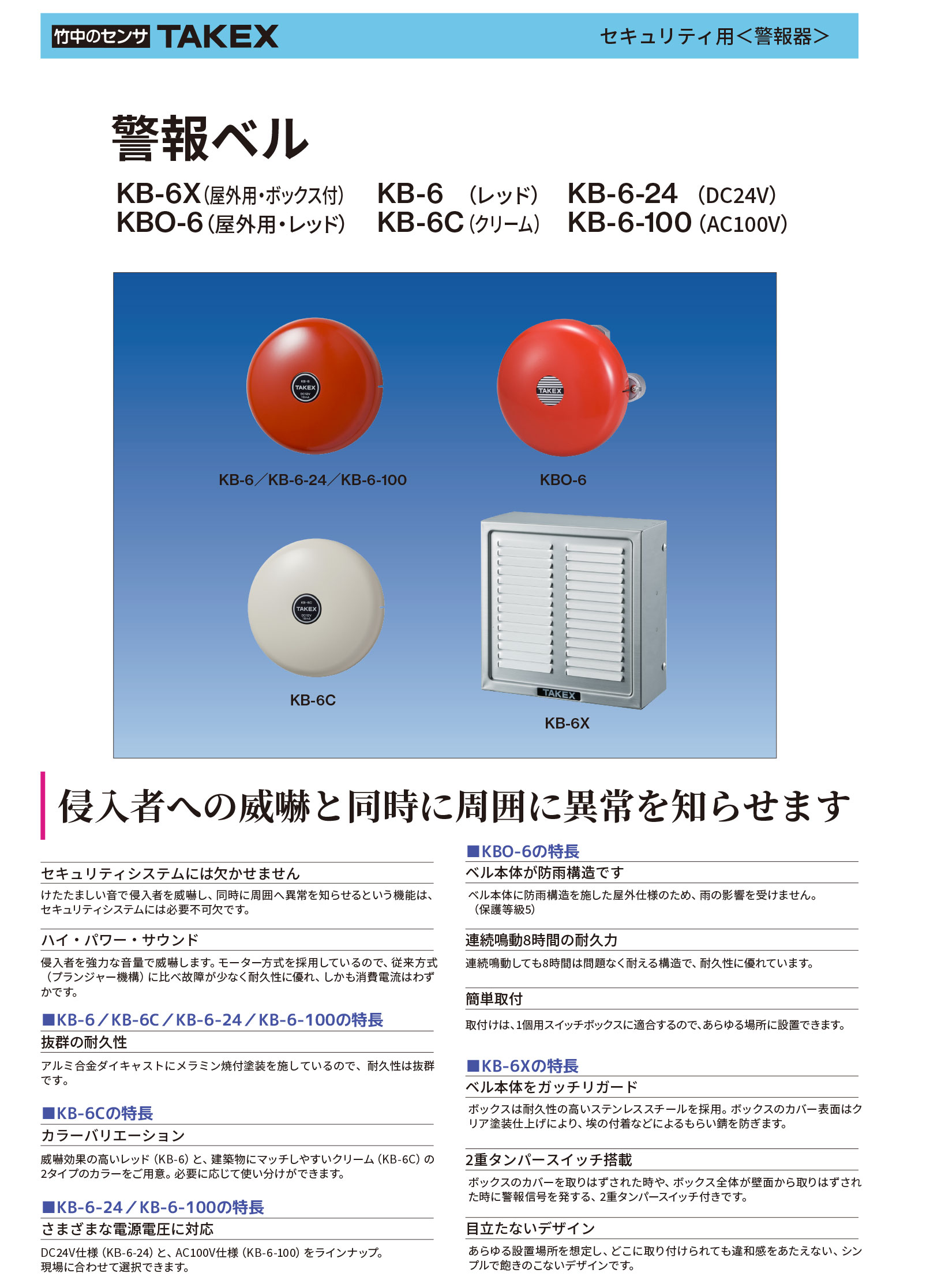

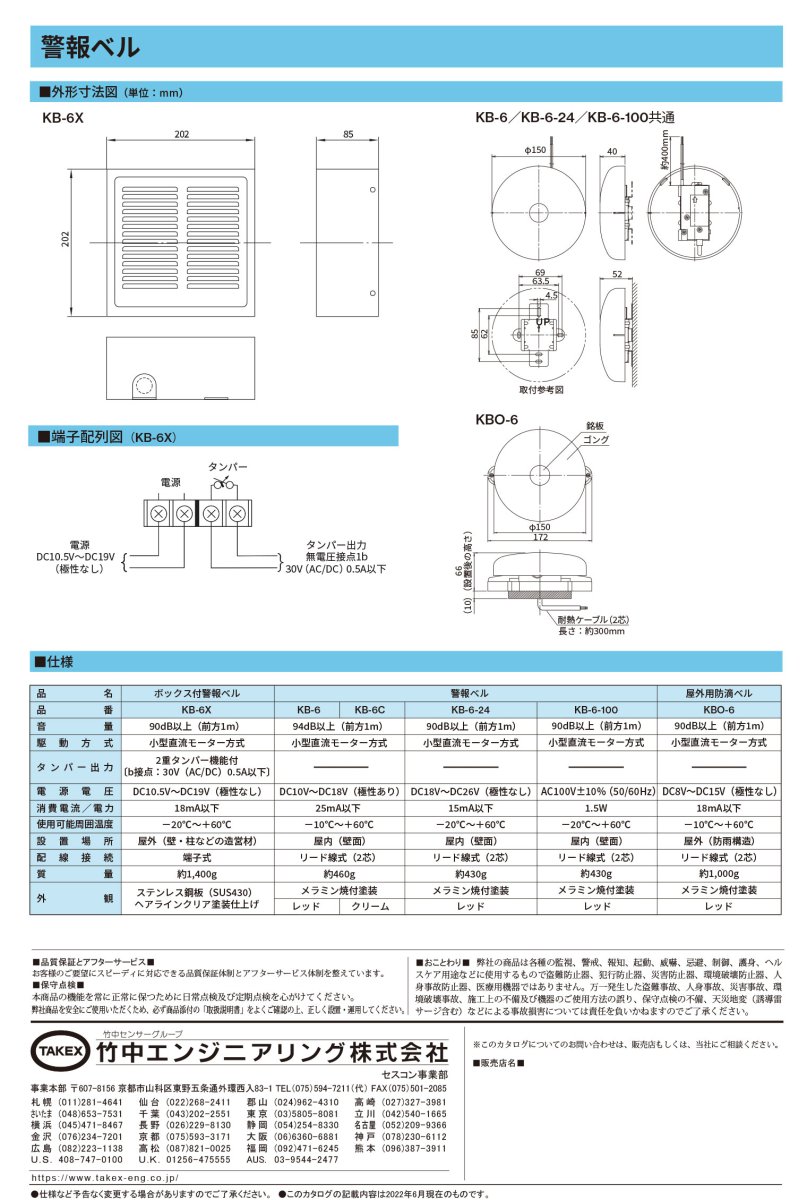

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗・オフィスの侵入警報システム
工場・倉庫内での非常事態周知
火災報知器等と連動した補助音響
AC100V電源が確保しやすい屋内現場

導入前に確認したいポイント

屋内専用品です（屋外設置不可）
壁面に垂直に設置する必要があります
打棒が下を向く向きで固定してください
結線部は絶縁処理が必須です

特長

高信頼性のモーター駆動方式を採用

従来のソレノイド方式とは異なり、小型直流モーター方式を採用しています。電圧の微動に左右されにくく、安定した打鐘リズムを維持することが可能です。機械的な摩耗や突入電流も抑えられており、長期にわたって安定した性能を提供します。

業界トップクラスの低消費電力（1.5W）

AC100V仕様でありながら、消費電力はわずか1.5Wに抑えられています。大規模な施設で複数のベルを設置する場合でも、電源容量への負荷を最小限に抑えることができるため、システム設計の自由度が高まります。

前方1mで90dB以上のハイ・パワー・サウンド

直径150mmの金属製ゴングをモーターで連打することにより、周囲の喧騒にかき消されない強力な音量（90dB以上）を発生させます。侵入者に対する心理的な威嚇効果と、周囲への迅速な異常伝達を同時に実現します。

優れた施工性と堅牢な固定構造

専用の取付金具を壁面に先付けし、本体をスライドさせて固定する構造を採用しています。4箇所の保持部でしっかり固定されるため、自身の振動による脱落を防止し、確実な動作をサポートします。

突入電流を抑えた設計で接点負荷を軽減

モーター駆動の特性により、起動時の突入電流がソレノイド式に比べて低く抑えられています。これにより、制御盤のリレー接点やスイッチの寿命を縮めることなく、システム全体の信頼性を向上させています。

過酷な屋内環境に対応する動作温度範囲

-20℃から+60℃という幅広い周囲温度に対応しています。寒冷地の倉庫から夏季に高温になりやすい工場内まで、日本の多様な屋内環境で安心して導入いただけます。

    選定時に評価したい強み
    省エネ設計： わずか1.5Wの消費電力でランニングコストを低減。
音質の安定性： モーター駆動により、常に一定の警告音を発信可能。
威嚇力： 直径150mmの大型ゴングによる、聞き取りやすい金属打音。
設置の柔軟性： AC100V直結タイプで、特殊な電源アダプタが不要。



施工・設置ガイド

製品の性能を最大限に引き出すため、以下の施工基準を遵守してください。

重要項目	施工時の注意点
設置方向	打棒（ストライカー）が必ず下向きになるように設置してください。
設置面	壁面に対して垂直かつ強固に固定してください。共振を防ぐためガタつきは厳禁です。
固定ネジ	本体横のネジを締めすぎないでください。締めすぎは音量低下の原因となります。
配線接続	リード線接続部は圧着スリーブやハンダ付けを行い、確実に絶縁してください。

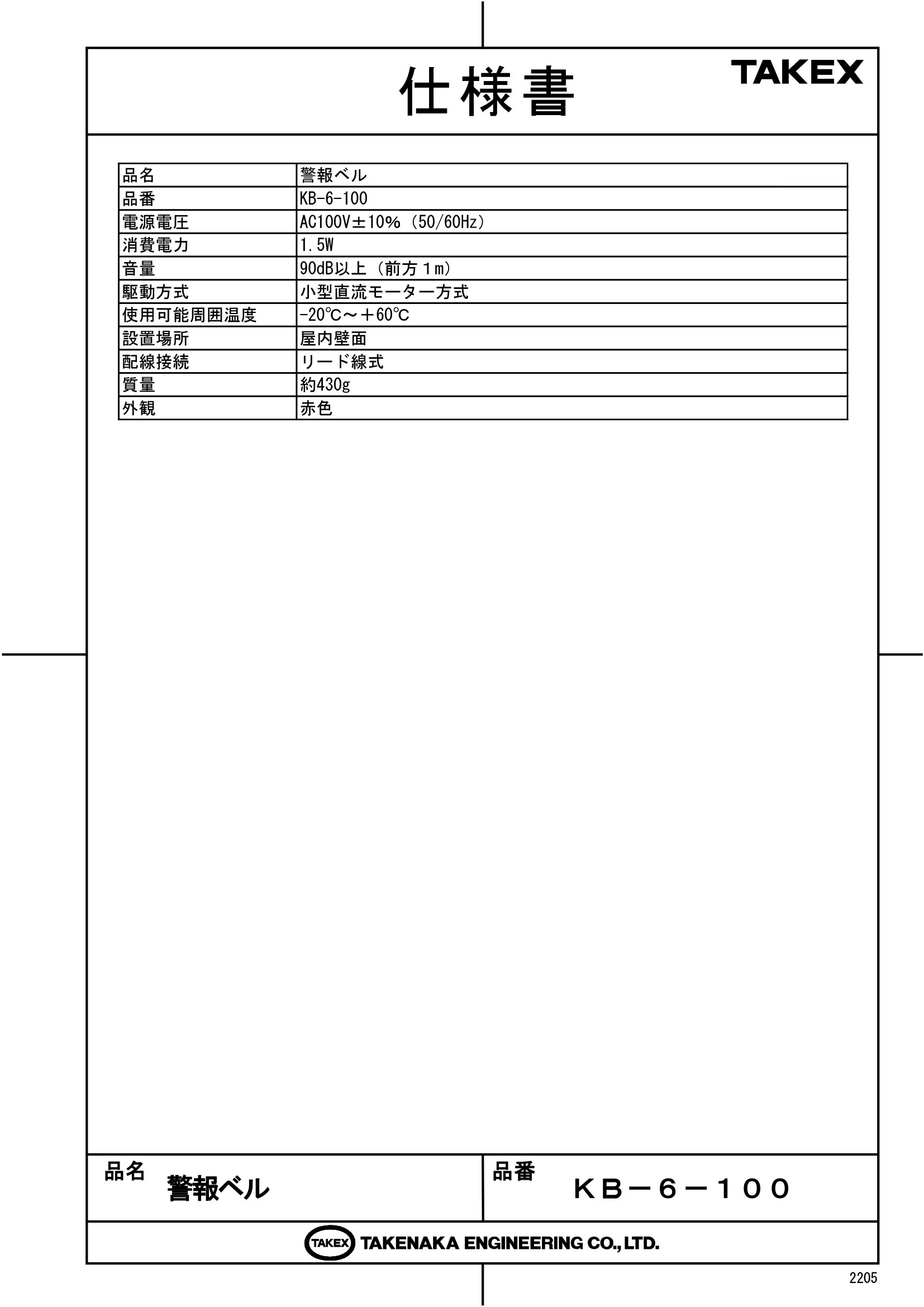

製品仕様

項目	内容
品名	警報ベル
品番	KB-6-100
電源電圧	AC100V±10%（50/60Hz）
消費電力	1.5W
音量	90dB以上（前方1m）
駆動方式	小型直流モーター方式
使用可能周囲温度	-20℃ 〜 +60℃
設置場所	屋内壁面
配線接続	リード線式
質量	約430g
外観	赤色（塗装仕上げ）
外形寸法	直径150mm × 厚み40mm（ベース除く） / 全高約200mm

FAQ

Q：屋外に設置して使用することはできますか？ A：いいえ、本製品は屋内専用です。雨水や湿気によりモーターの絶縁不良やサビが発生し、故障の原因となるため、屋外での使用は避けてください。

Q：設置する向きに決まりはありますか？ A：はい。本体内部の打棒（ゴングを叩く棒）が必ず下側を向くように垂直に設置してください。逆向きに設置すると、音量の低下や故障の原因となります。

Q：音量の調整は可能ですか？ A：いいえ、音量調節機能は備わっておりません。常に前方1mで90dB以上の一定の音量で鳴動します。

Q：通電しても音が小さい、または鳴らない場合は何が原因ですか？ A：本体固定ネジの締めすぎにより、打棒の動きが制限されている可能性があります。また、ゴング（ベルの傘）が壁や配線に接触して振動を妨げていないか確認してください。

Q：AC200Vの環境で使用できますか？ A：本製品（KB-6-100）はAC100V専用です。AC200Vには対応しておりませんので、電圧を変換するか、対応する仕様の製品を選定してください。

Q：DC24Vのシステムに組み込めますか？ A：本製品はAC100V仕様です。DC24V環境では、別モデルの「KB-6-24」をご検討ください。

Q：メンテナンスは必要ですか？ A：はい。週に1回程度の動作確認を推奨します。また、ゴングに埃や錆が付着すると音が減衰するため、定期的に柔らかい布で清掃してください。

Q：配線方法を教えてください。 A：本体から出ているリード線をAC100V電源に接続します。接続部は圧着スリーブ等で確実に結線し、絶縁テープで保護してください。

Q：火災報知器のベルとして使えますか？ A：仕様（90dB/AC100V）が適合すれば補助音響として使用可能ですが、消防法上の特定基準が必要な場合は、所轄の消防署や設計担当者にご確認ください。

Q：連続して長時間鳴らし続けても大丈夫ですか？ A：短時間の警報用途を想定した設計です。数時間に及ぶような長時間の連続鳴動はモーターの寿命を縮める恐れがあるため、警報停止タイマー等との併用を推奨します。
