警報ベル クリーム 24V仕様 [KB-6C-24]

警報ベル クリーム 24V仕様 [KB-6C-24]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 警報ベル 防犯・火災報知 DC24V仕様 屋内用

KB-6C-24 警報ベル クリーム 24V仕様

KB-6C-24は、侵入者への強力な威嚇と周囲への異常通知を同時に行う、セキュリティシステムに不可欠な高性能警報ベルです。

高効率直流モーター駆動方式を採用することで、8mAという極低消費電流でありながら、前方1mで90dB以上のハイパワーサウンドを実現しています。建築物に調和しやすいクリームカラーを採用し、信頼性と意匠性を両立させた法人向け定番モデルです。

  • 型番： KB-6C-24
  • 製品名： 警報ベル クリーム 24V仕様
  • 駆動方式： 小型直流モーター方式
  • 定格電圧： DC24V (動作範囲: DC20V〜26V)
  • 設置場所： 屋内壁面
  • 主要機能： 90dB以上の強力鳴動・極低消費電流(8mA)

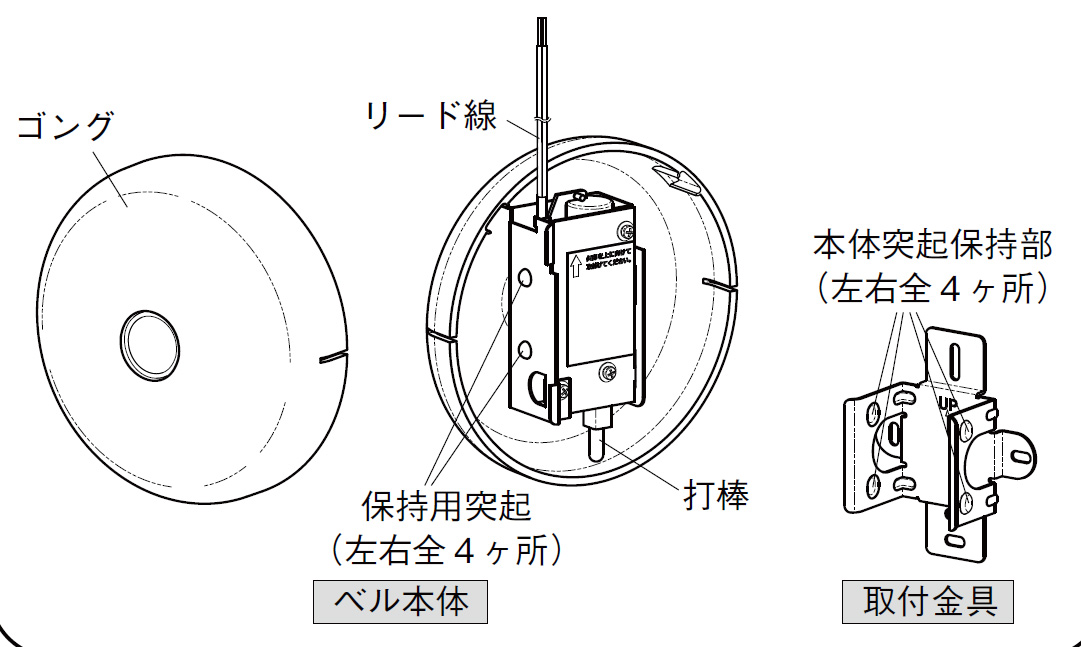

警報ベル KB-6C-24 クリーム

資料ダウンロード

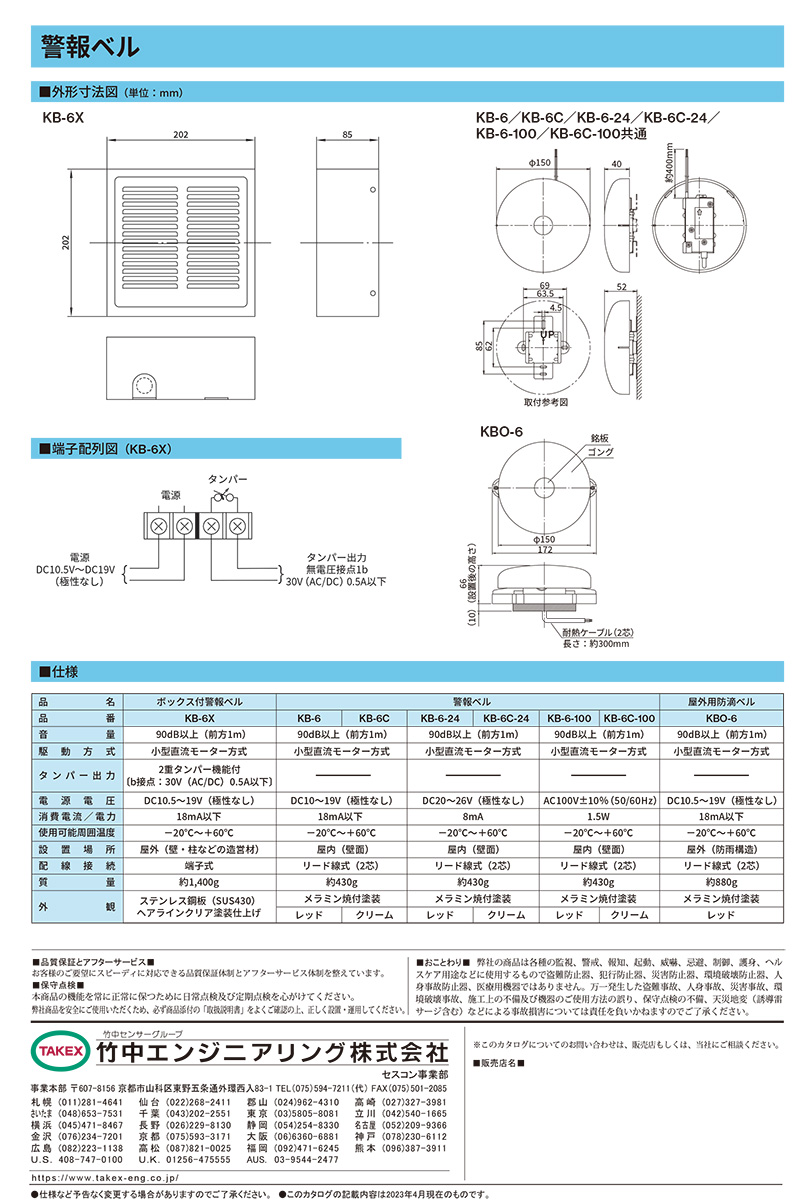

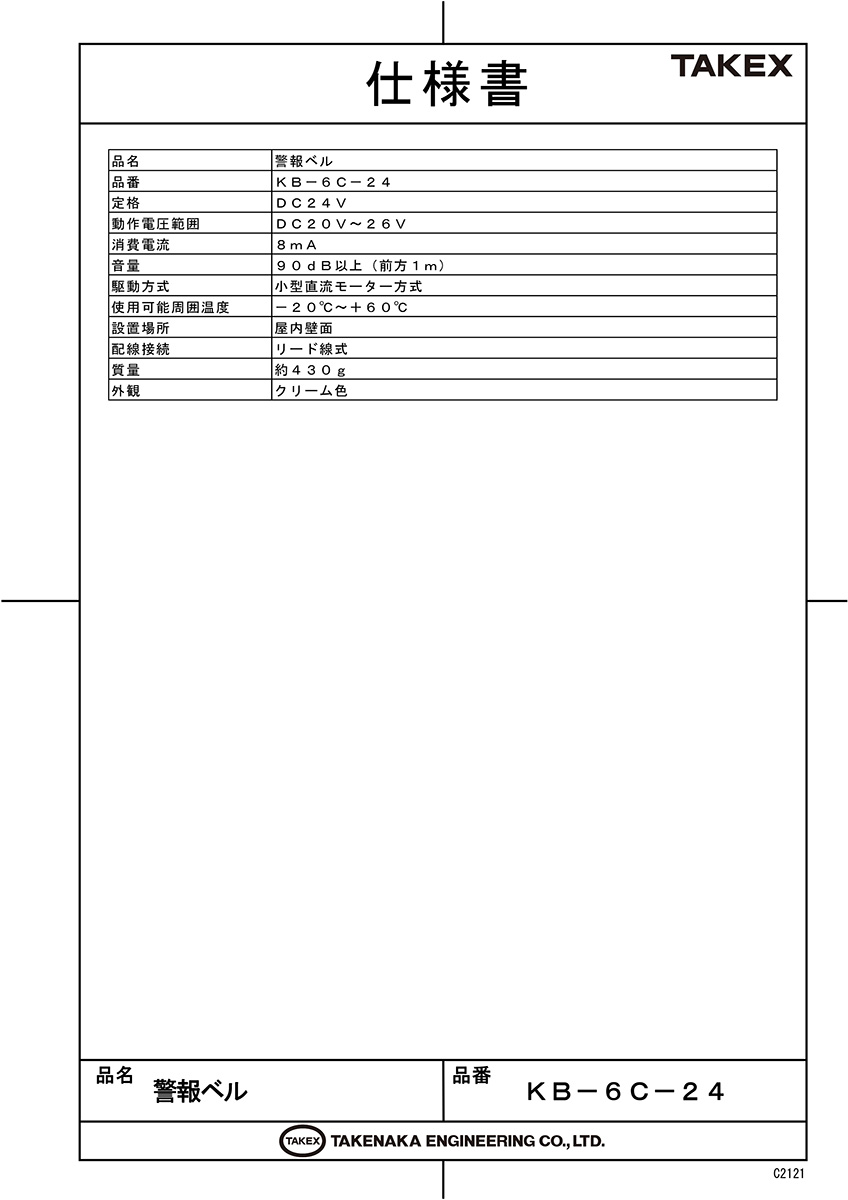

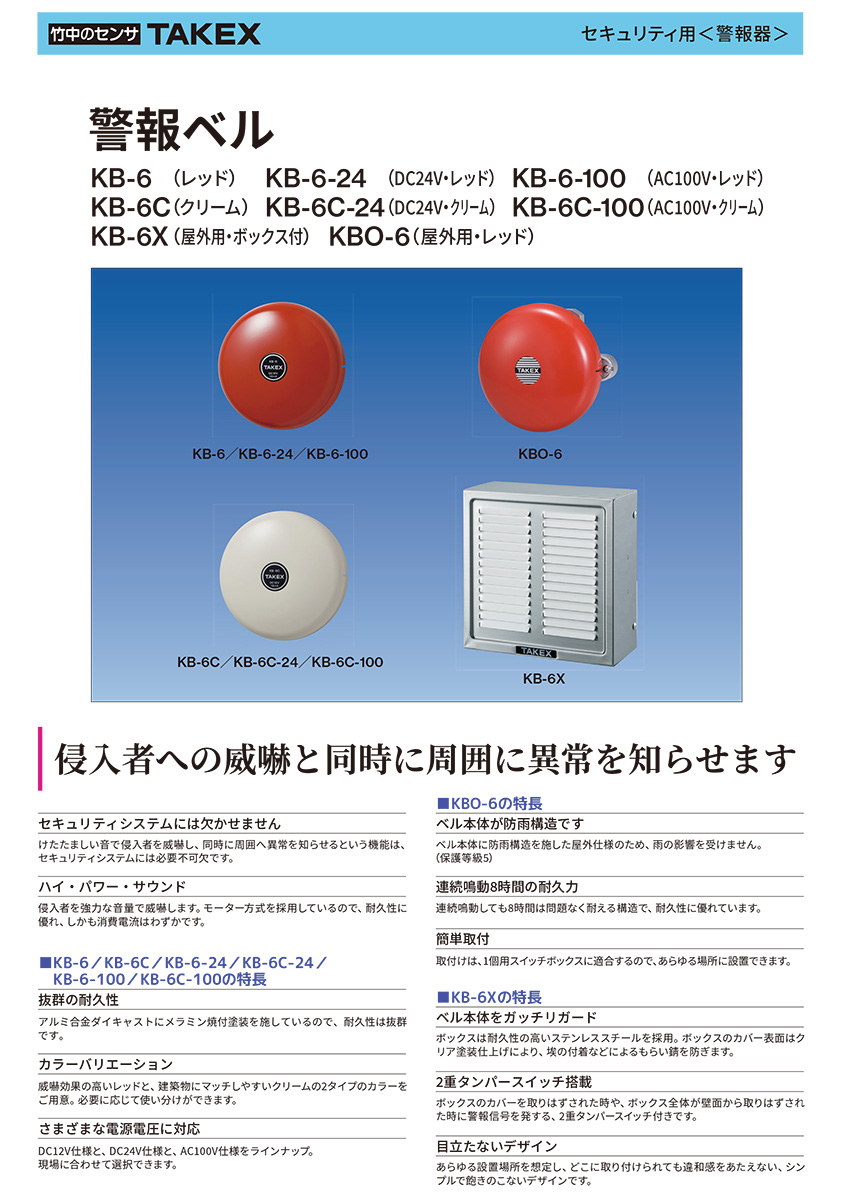

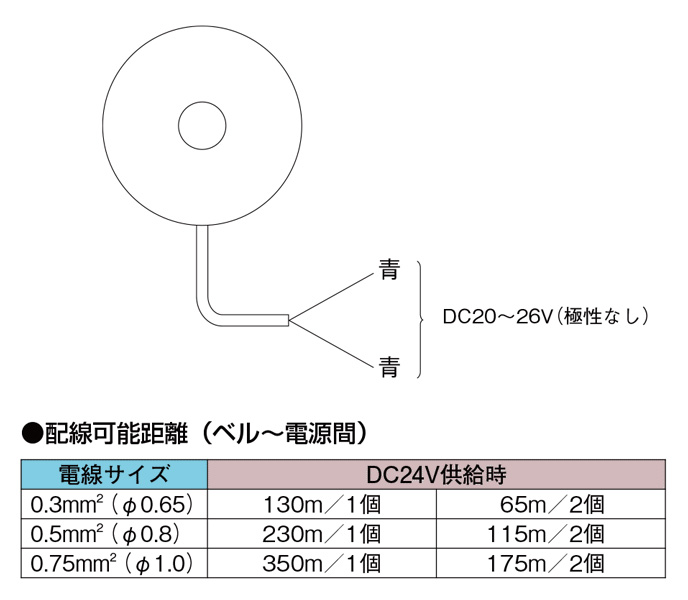

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 事務所・店舗の侵入監視システム
  • 工場・倉庫の異常報知アラート
  • 火災報知システムの末端警報装置
  • 非常ボタン連動の緊急通知

導入前に確認したいポイント

  • 電源電圧がDC24Vであること
  • 設置場所が屋内（非防水）であること
  • 壁面の取付方向（打棒が下向き）
  • 配線距離による電圧降下の許容範囲

特長

1. 侵入者を圧倒するハイ・パワー・サウンド

直径150mmのアルミニウム合金製ゴングを採用し、前方1mにおいて90dB以上の音圧を発生させます。けたたましい連続打撃音により、侵入者に対して心理的なダメージを与えると同時に、広範囲の周囲環境へ異常を即座に知らせることが可能です。

2. モーター駆動による極低消費電流（8mA）の実装

一般的な電磁石式（ソレノイド）と異なり、高効率な小型直流モーター駆動を採用しています。動作電流はわずか8mA（定格時）に抑えられており、同一系統に多数のベルを接続する場合でも、電源装置や受信機の負荷を最小限に抑え、システム全体のコストダウンに寄与します。

3. 電圧変動に強い安定した動作性能

モーター駆動方式の恩恵により、DC20V〜26Vの動作電圧範囲内であれば、安定した回転速度を維持し、一定の打撃回数と音圧をキープします。長距離配線による多少の電圧降下が発生しても、警報音の品質が損なわれにくい設計です。

4. 建築意匠を損なわないクリームカラー

威嚇効果を重視したレッドに対し、本製品はオフィスビル、病院、店舗などのインテリアにマッチしやすいクリーム色の焼付塗装を施しています。セキュリティ機能を維持しつつ、建物の外観や内装に配慮した設置が可能です。

5. 物理的な摩耗を抑えた長寿命・高信頼設計

打撃メカニズムが最適化されており、連続動作時における物理的な摩耗が極めて少なく設計されています。防犯システムの末端装置として、いざという時に確実に動作する長期信頼性を担保しています。

6. 広範囲な動作環境に対応

-20℃から+60℃という幅広い周囲温度に対応。寒冷地の倉庫から夏季に高温となりやすい施設まで、日本の多様な環境下で安定したパフォーマンスを発揮します。

7. 極性なしのイージー配線

リード線接続方式を採用しており、プラス・マイナスの極性を問いません。現場での配線ミスを未然に防ぎ、迅速かつ確実な施工をサポートします。

8. 施工性を高めたセパレート構造

取付金具と本体が分離する構造を採用。金具の「UP」マークに合わせて壁面に固定した後、本体をスライドして嵌め込むだけで設置が完了します。400mmのリード線により、接続作業の取り回しも容易です。

選定時に評価したい強み

  • 省電力性： わずか8mAの消費電流により、電源供給能力の制約を受けにくい
  • 安定性： 電圧変動下でも音質・音量が変化しにくいモーター駆動
  • 施工性： 極性なし、スライド固定式金具により現場作業を効率化
  • 実績： 竹中エンジニアリング製の信頼と、長年愛用される定番スペック

施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の施工条件を必ず遵守してください。

確認項目 この製品での規定
取付方向（重要） 打棒が必ず下側（真下）に来るように設置。金具の「UP」刻印を上にする。
設置高さ 床面から2m〜2.5mの高さ（音の拡散性を高めるため推奨）。
取付面 微振動が発生するため、剛性のある平面に固定してください。
配線極性 なし（プラス/マイナスを問わず接続可能）。

推奨配線距離（DC24V時）

電圧降下を考慮し、電源電圧がDC20V以上を維持できる線径を選択してください。

電線サイズ（単線） 最大配線距離（1台接続時） 推奨安全距離
φ0.65mm 約950m 850m
φ0.9mm 約1,800m 1,400m
φ1.2mm 約3,200m 2,100m

調整に関する禁止事項

ゴング中央にあるネジは、工場出荷時に打棒とのクリアランスをミリ単位で最適化しています。このネジを緩めたり外したりしないでください。調整が狂うと、音が極端に小さくなる、あるいは全く鳴らなくなる原因となります。

トラブルシューティング

現象 想定原因 処置
全く鳴動しない 電源電圧不足、または断線 入力端でDC20V以上あるか測定してください。
音が小さい・鈍い 取付方向の誤り、電圧降下 打棒が下向きか確認。電線サイズを太くしてください。
音が小さい・鈍い 中央ネジの緩み、異物混入 中央ネジを増し締め。ゴング内の異物を除去してください。
異音がする 取付面の共振 固定ネジを増し締めし、取付面を補強してください。

製品仕様

項目 内容
品名 警報ベル
品番 ＫＢ－６Ｃ－２４
定格電圧 ＤＣ２４Ｖ
動作電圧範囲 ＤＣ２０〜２６Ｖ
消費電流 ８ｍＡ
音量 ９０ｄＢ以上（前方１ｍ）
駆動方式 小型直流モーター方式
使用可能周囲温度 －２０℃〜＋６０℃（氷結・結露なきこと）
設置場所 屋内壁面
配線接続 リード線式（長さ約400mm・極性なし）
質量 約４３０ｇ
外観 クリーム色（アルミニウム合金/樹脂）
外形寸法 直径150mm × 厚み52mm

FAQ

Q：消費電流が8mAと非常に低いですが、音量は十分ですか？ A：はい。高効率モーター駆動により、前方1mで90dB以上という、侵入者威嚇に十分なハイパワーサウンドを確保しています。
Q：配線にプラス・マイナスの極性はありますか？ A：いいえ。本機のリード線には極性がありませんので、どちらに接続しても正常に動作します。
Q：屋外に設置することは可能ですか？ A：いいえ、本製品は屋内専用・非防水仕様です。雨のかかる場所や湿気の多い場所への設置は避けてください。
Q：設置の向きに決まりはありますか？ A：はい。必ず打棒が下側（真下）に来るように設置してください。逆向きにすると音量不足や故障の原因となります。
Q：音量の調節（ボリューム調整）はできますか？ A：いいえ、音量調節機能は備わっておりません。
Q：動作中にLEDなどのインジケーターは光りますか？ A：本製品にLEDインジケーターは搭載されていません。物理的な打撃による鳴動が動作の証となります。
Q：AC100Vで直接動かすことはできますか？ A：できません。本製品はDC24V仕様（20V〜26V）です。AC100V環境には別途AC100V仕様のモデル（KB-6-100等）をご検討ください。
Q：中央のネジが緩んでいる気がしますが、締めてもいいですか？ A：原則として工場出荷時の状態で触らないでください。万が一緩んで音が小さい場合は、鳴動試験をしながら最大音量が出る位置で固定してください。
Q：メンテナンスは必要ですか？ A：週に1回程度の定期的な動作試験を推奨します。モーター方式は動かすことが最大のメンテナンスになります。
Q：最大で何メートルまで配線できますか？ A：線径φ0.65mmの単線を使用した場合、1台接続で約950mまで可能です。詳細は推奨配線距離表をご確認ください。
