警報ベルクリーム 100V仕様 [KB-6C-100]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

警報ベルセキュリティシステム用 AC100V仕様屋内専用

KB-6C-100 警報ベルクリーム 100V仕様

侵入者への強力な威嚇と、周囲への迅速な異常報知を同時に実現する高信頼性警報ベルです。

セキュリティシステムに欠かせない「音による威嚇」を、小型直流モーター方式の採用により低消費電力かつ安定したパフォーマンスで提供します。建築物にマッチしやすいクリームカラーを採用し、100V電源に直結可能なため、大規模施設から店舗まで幅広い環境に導入いただけます。

型番： KB-6C-100
製品名： 警報ベルクリーム 100V仕様
方式： 小型直流モーター駆動方式
音量： 90dB以上（前方1m）
主要用途： 侵入報知、火災報知連動、非常警報
対応環境： 屋内壁面（-20℃ 〜 +60℃）

資料ダウンロード

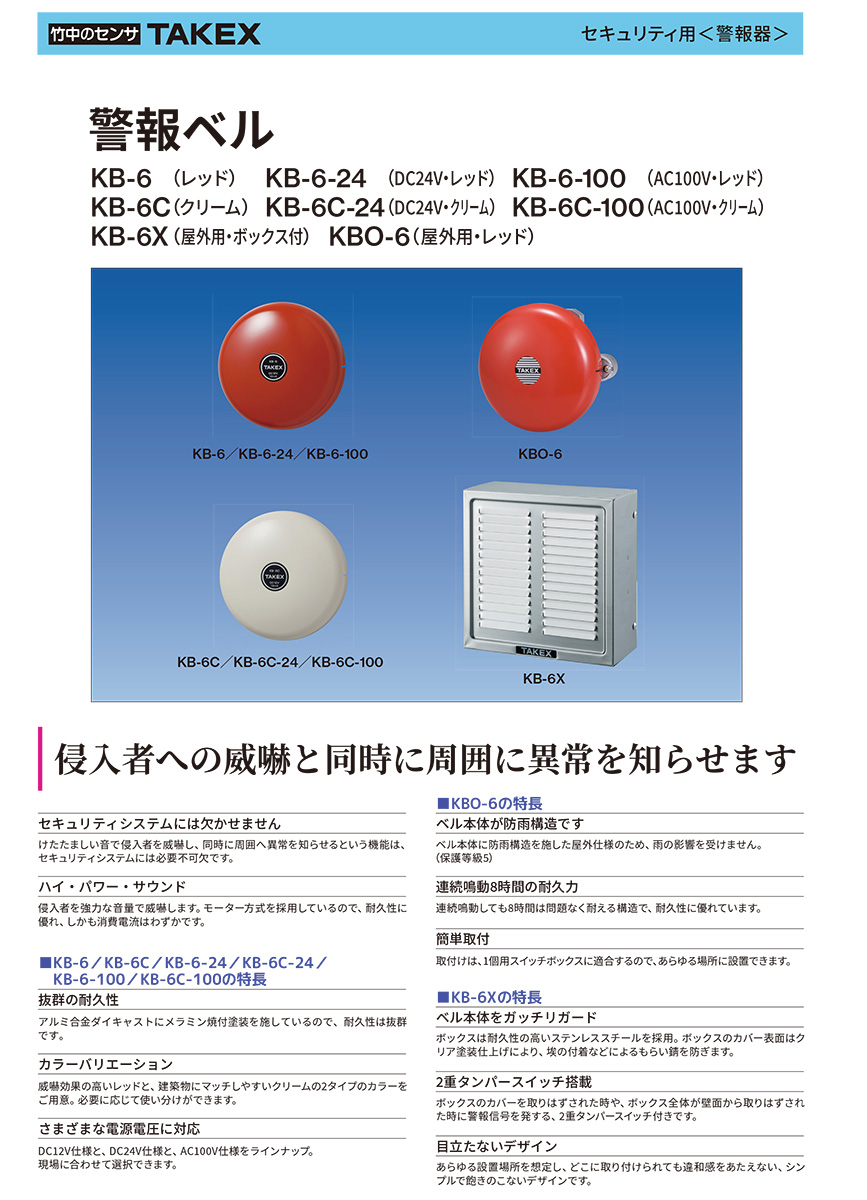

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・店舗の防犯システム
工場の異常発生時の警報報知
火災報知器の補助音響装置
大型倉庫の出入管理連動警報
建築物の意匠を重視する現場

導入前に確認したいポイント

屋内専用のため屋外設置は不可
AC100Vの電源供給が必要
打棒が下向きになるよう設置
ゴングの振動を妨げないクリアランス
動作確認用のLEDは非搭載

特長

1. セキュリティの要となる強力な威嚇性能

侵入者をけたたましい打鈴音で威嚇し、同時に周囲へ異常を即座に知らせます。セキュリティシステムにおいて、物理的な「音」による報知は、犯罪の抑止と早期発見に極めて高い効果を発揮します。

2. 小型直流モーター駆動方式による高信頼性

従来のソレノイド方式とは異なり、小型直流モーターで打棒を駆動させる方式を採用しています。これにより、電圧の微動に左右されにくい安定した打鐘リズムと、長期にわたる安定した動作を実現しました。

3. 90dB以上のハイ・パワー・サウンド

前方1mの地点で90dB以上の音圧を確保。騒音のある工場内や、広範囲に音を届けたい商業施設などでも、確実に異常を周知させることが可能な大音量を誇ります。

4. 消費電力をわずか1.5Wに抑制

モーター方式のメリットを活かし、AC100V仕様ながら消費電力を1.5Wという極低水準に抑えました。電源容量に制約がある既設改修現場や、多台数を設置する大規模現場でも設計上の負担を軽減します。

5. 機器への負担を減らす突入電流抑制設計

ソレノイド式に比べて突入電流が低く抑えられているため、接続するリレー接点や制御装置への負荷が最小限に済みます。システム全体の長寿命化に貢献する設計です。

6. 建築美観にマッチするクリームカラー

威嚇効果の強いレッドとは別に、落ち着いたクリームカラー（KB-6C-100）をラインナップ。オフィス、病院、店舗など、内装デザインや美観を損ないたくない場所への設置に最適です。

7. 堅牢な150mm大型金属製ゴング

直径150mmの金属製ゴングを採用。物理的な打撃によって音を発生させる仕組みのため、電子音とは異なる「本物の音」の通りやすさと、過酷な環境（-20℃〜+60℃）に耐えうる堅牢性を両立しています。

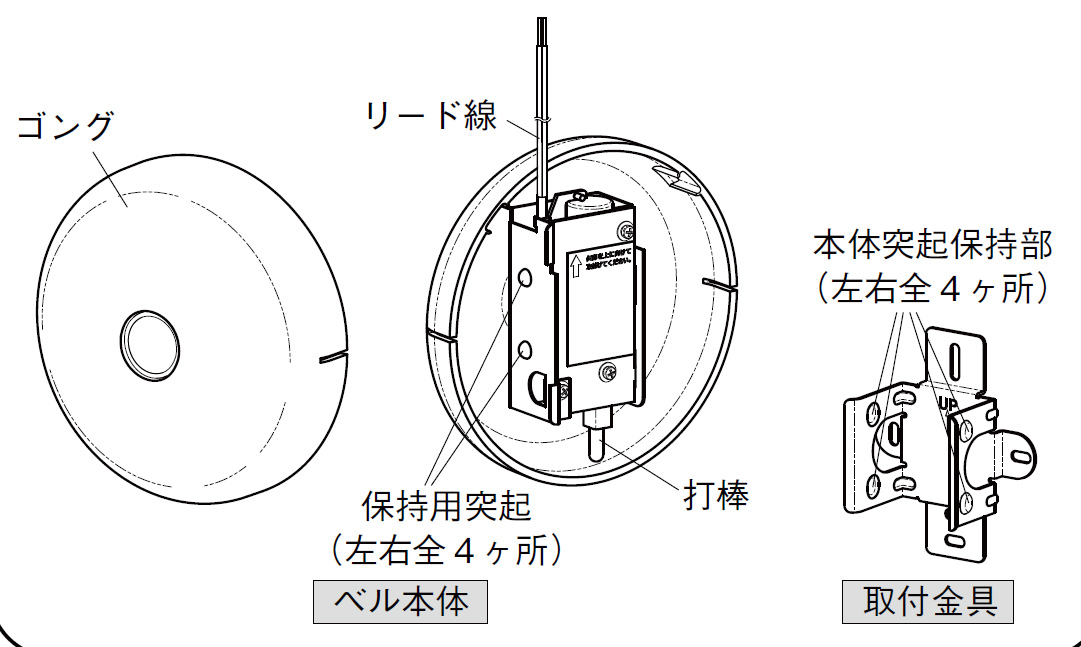

8. 施工性を追求した物理構造

「UP」刻印入りの取付金具による確実なベース固定、全周囲からの電線引き込み対応など、現場の施工効率を高める工夫が凝らされています。複雑な電子設定がなく、物理的な設置だけで完了する質実剛健な構造です。

    選定時に評価したい強み
    低コスト運用： 1.5Wの低消費電力により、ランニングコストと電源設備コストを抑制。
安定した動作： モーター駆動により、電圧降下時でも一定のリズムで打鈴を継続。
高い環境耐性： 動作温度範囲が広く、寒冷地から高温になる厨房付近まで対応可能。
シンプルな保守： 物理的な打鐘構造のため、動作状況が一目で（一耳で）判別可能。



施工・設置ガイド

本製品の性能を最大限に引き出すためには、施工時の「向き」と「固定」が重要です。以下のガイドラインを厳守してください。

確認項目	適正な施工方法・考え方
設置の向き	打棒（ストライカー）が必ず下側になるように設置してください。重力を利用して負荷を最適化します。
取付金具	金具の「UP」刻印を上向きにし、壁面に対して水平・強固に固定してください。
ネジの締め付け	本体固定ネジを締めすぎると、打棒の可動域が制限され音が出なくなる場合があります。適正トルクで固定してください。
配線処理	リード線接続部は圧着またはハンダ付けを行い、結露水の侵入を防ぐために「水抜きトラップ」を設けてください。
設置場所制限	屋内専用です。屋外や、常に水滴・高湿度が発生する場所への設置は避けてください。

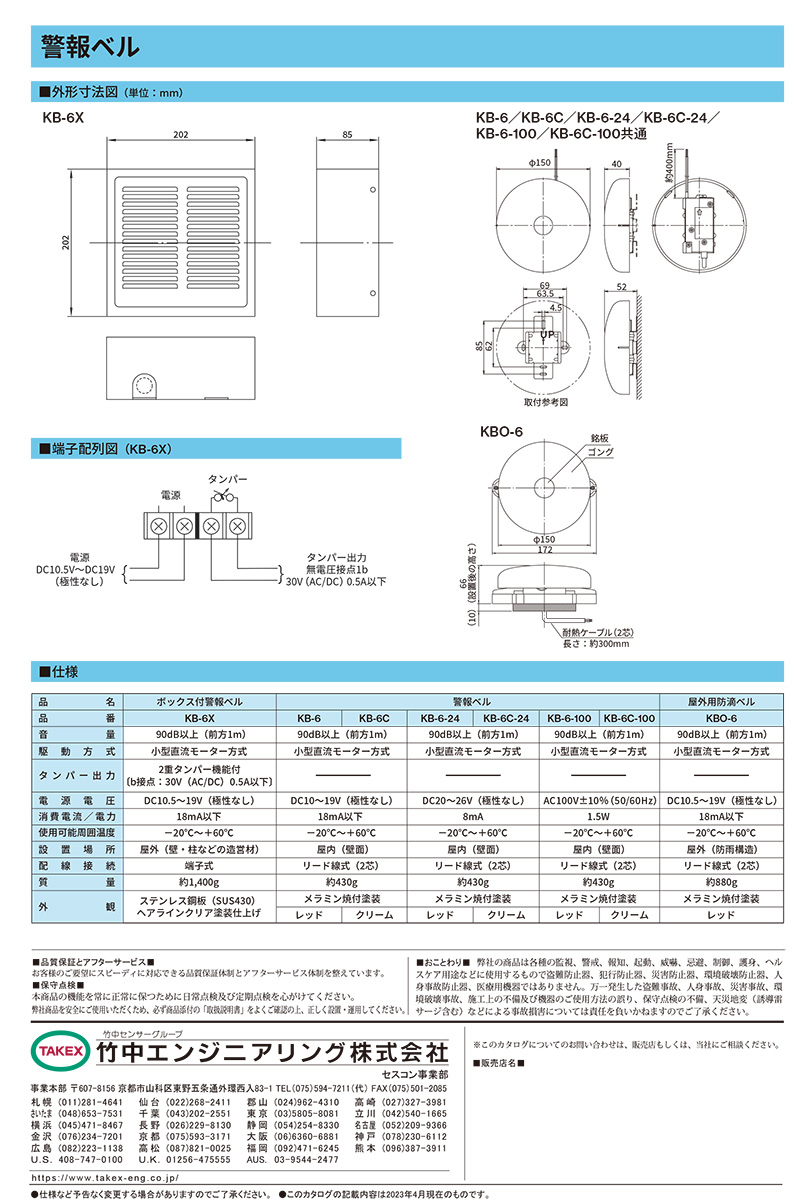

製品仕様

項目	内容
品名	警報ベル
品番	KB-6C-100
電源電圧	AC100V±10%（50/60Hz）
消費電力	1.5W
音量	90dB以上（前方1m地点にて）
駆動方式	小型直流モーター方式
使用可能周囲温度	-20℃ 〜 +60℃（結露なきこと）
設置場所	屋内壁面
配線接続	リード線式
質量	約430g
外観	クリーム色（ゴング部：金属製塗装仕上げ）

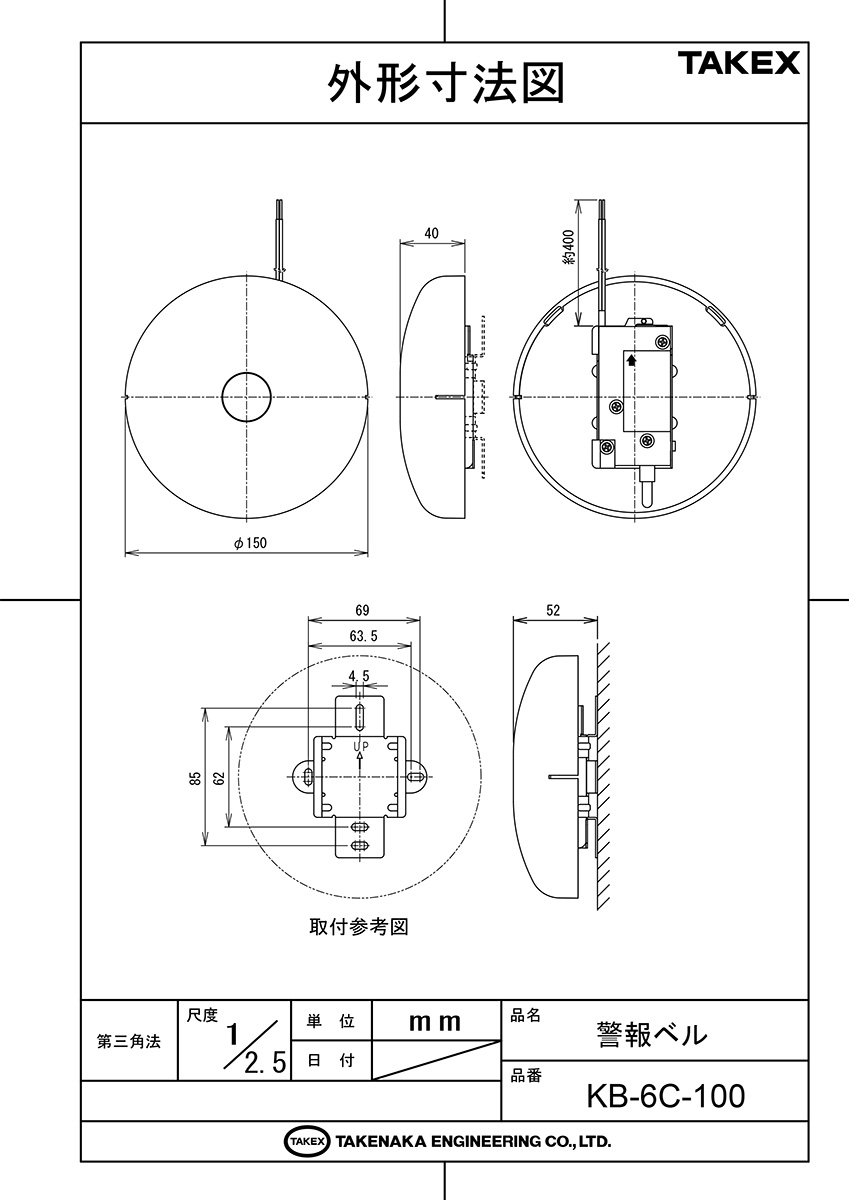

外形寸法	直径150mm × 厚み40mm（全高約200mm）

FAQ

Q：屋外に設置することはできますか？ A：いいえ、本製品は屋内専用です。雨水や高い湿気にさらされる場所では、モーターの故障やゴングの錆が発生する恐れがあるため、設置しないでください。

Q：音量の調節は可能ですか？ A：いいえ、電子音ではないため音量の調節機能はありません。物理的にゴングを叩く音量は、常に90dB以上（前方1m）となるよう設計されています。

Q：DC12VやDC24Vの電源でも使えますか？ A：本製品（KB-6C-100）はAC100V専用です。12Vまたは24V環境でご使用の場合は、それぞれの電圧に対応した別モデルを選択してください。

Q：取付の向きを逆にしても問題ありませんか？ A：いいえ、向きは重要です。打棒（ストライカー）が下向きになるように取り付けてください。逆向きにすると打鐘のリズムが乱れたり、故障の原因となります。

Q：動作中にLEDランプなどは点灯しますか？ A：本製品にはLEDインジケーターは搭載されておりません。通電による物理的な打鐘動作のみで警報を知らせる設計です。

Q：連続して長時間鳴らし続けても大丈夫ですか？ A：警報用として設計されているため、一般的な警報動作時間内であれば問題ありませんが、常時鳴動させるような用途（時報など）には適しておりません。

Q：配線に極性はありますか？ A：AC100V仕様ですので、特定の極性を気にする必要はありませんが、安全のため適切な絶縁・接地管理のもとで施工してください。

Q：音が小さくなったと感じるのですが、原因は何ですか？ A：ゴングを固定しているネジが緩んでいないか、あるいは本体固定ネジを締めすぎて打棒に干渉していないか、ゴングに異物が触れていないかを確認してください。

Q：メンテナンスでゴングを拭いてもいいですか？ A：はい、乾いた柔らかい布で拭いてください。シンナーやベンジンなどの溶剤は塗装を傷めるため絶対に使用しないでください。

Q：AC100Vの電圧が少し低い（90V程度）環境でも動きますか？ A：許容電圧範囲はAC100V±10%（90V〜110V）ですので、その範囲内であれば動作します。ただし安定運用のために、極力定格電圧を確保してください。
