警報ベルクリーム [KB-6C]

Q: 取付方向を横向きや逆さまにしても問題ありませんか？

取付金具の「UP」マークが上を向くように正しく設置してください。向きが異なると、故障の原因となる恐れがあります。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）警報ベルセキュリティ用音響装置屋内用

KB-6C 警報ベル（クリーム）

侵入者への強力な音響威嚇と、周囲への異常報知を同時に実現する高信頼性の警報ベルです。

セキュリティシステムの最終末端として、けたたましい打鐘音で確実な威嚇を行います。小型直流モーター駆動方式を採用することで、業界トップクラスの低消費電流（18mA以下）と長寿命化を両立。建築デザインに調和しやすいクリーム色の外観は、オフィスや商業施設の屋内設置に最適です。

型番： KB-6C
製品名： 警報ベル（12V仕様）
カラー： クリーム色
方式： 小型直流モーター駆動方式
音量： 90dB以上（前方1m）
設置場所： 屋内壁面（露出型）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自主機械警備システムの威嚇用音響として
商業施設・オフィスの異常発生報知
工場・倉庫内での工程異常や非常事態の告知
既存の防犯受信機や制御盤への追加接続

導入前に確認したいポイント

電源電圧は DC12V 仕様（DC10〜19V対応）か
屋内設置か（防水性はないため屋外不可）
設置面の強度は十分か（共振防止のため）
配線距離による電圧降下が許容範囲内か

特長

90dB以上のハイパワー・サウンドによる強力な威嚇

侵入者を瞬時に怯ませる、前方1mで90dB以上の大音量を実現。セキュリティシステムに不可欠な「けたたましい音」で、犯行の継続を断念させると同時に、周囲へ緊急事態を知らせます。

高効率直流モーター採用による圧倒的な低消費電流

従来の電磁石（ソレノイド）方式に比べ、わずか18mA以下という極めて低い消費電流で動作します。これにより、電源装置の負荷を軽減し、一つの系統から複数のベルを並列接続する際もシステム設計が容易になります。

接点ノイズを抑えた長寿命・高信頼設計

小型直流モーター駆動方式は、従来の接点振動方式で発生しやすかった接点火花やノイズが極めて少なく、長期間にわたって安定した動作を保証します。メンテナンス頻度を抑えたい法人向け設備に最適です。

設置環境に馴染むクリーム色のデザイン

威嚇効果を象徴する赤色（KB-6）に対し、本機（KB-6C）はクリーム色の外装を採用。オフィスビルや店舗内装、病院など、周囲の景観や建築美を損ないたくない場所への設置に適しています。

施工ミスを防ぐ「無極性」リード線設計

電源入力のリード線には極性がありません。プラス・マイナスの区別なく配線できるため、現場での誤結線トラブルを未然に防ぎ、施工時間の短縮に貢献します。

ワンタッチ嵌合による優れた施工性

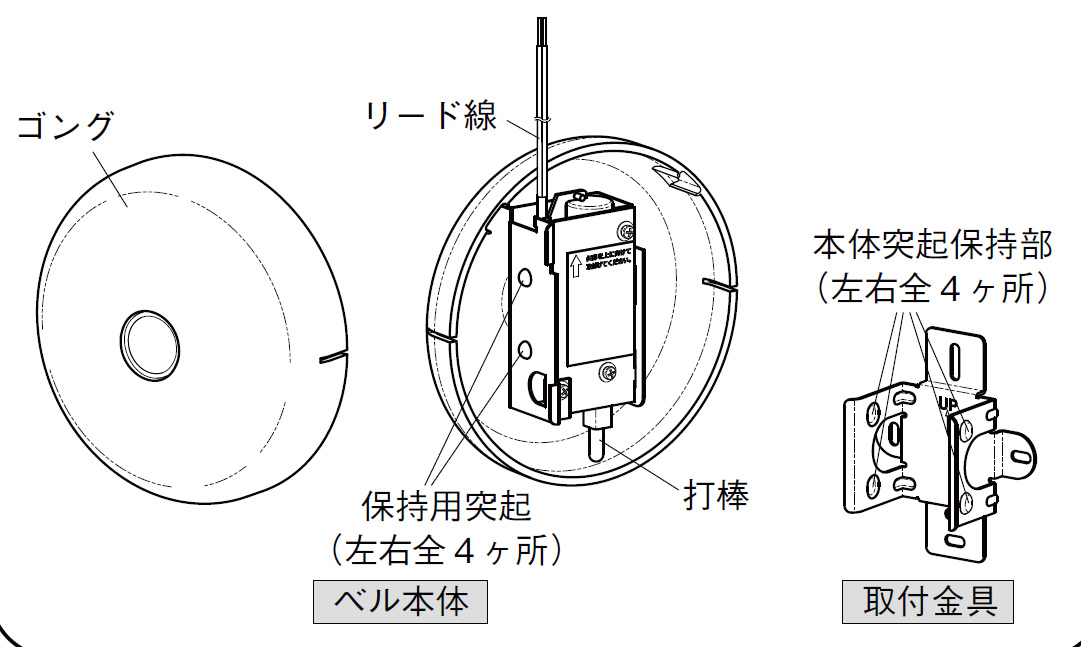

専用の取付金具を壁面に固定した後、本体をはめ込むだけで設置可能。高所作業時でも容易に取り扱えるよう、エンジニアの作業効率を追求した構造になっています。

DC10V〜19Vの幅広い動作電圧範囲

定格DC12Vでありながら、DC10Vから19Vまでの電圧変動を許容。長距離配線による電圧降下が発生しやすい現場や、バッテリー駆動のバックアップシステム下でも安定した性能を発揮します。

    選定時に評価したい強み
    業界随一の低消費電力： システム全体の電源コスト削減に寄与します。
安定した打鐘周期： 電圧変動に強く、常に一定の音圧を維持します。
容易なシステム拡張： 無極性かつ低電流のため、既存設備への増設が容易です。
意匠性の保持： クリーム色は清潔感があり、公共施設でも違和感なく設置可能です。



施工・設置ガイド

本機の性能を最大限に発揮し、故障を未然に防ぐために以下のガイドラインを遵守してください。

1. 取付方向の厳守（UPマークの確認）

取付金具に刻印されている「UP」マークが必ず上を向くように壁面へ固定してください。逆向きに設置すると、打棒のバランスが崩れ、音量低下や故障の原因となります。

2. 配線処理の注意

接続後の余ったリード線は、本体背面の収納スペースに確実に収めてください。リード線がゴング（外殻）の内側に接触していると、音が正常に出ない、または不快な異音（ジジジ音）が発生します。

3. 電圧降下の計算

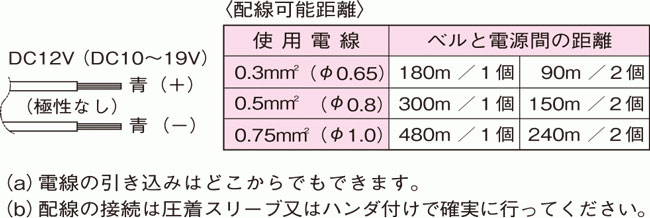

長距離配線の際は、末端電圧が10Vを下回らないように注意してください。180m（0.65mm径）を超えるような場合は、より太い配線を使用するか、電源の増設を検討してください。

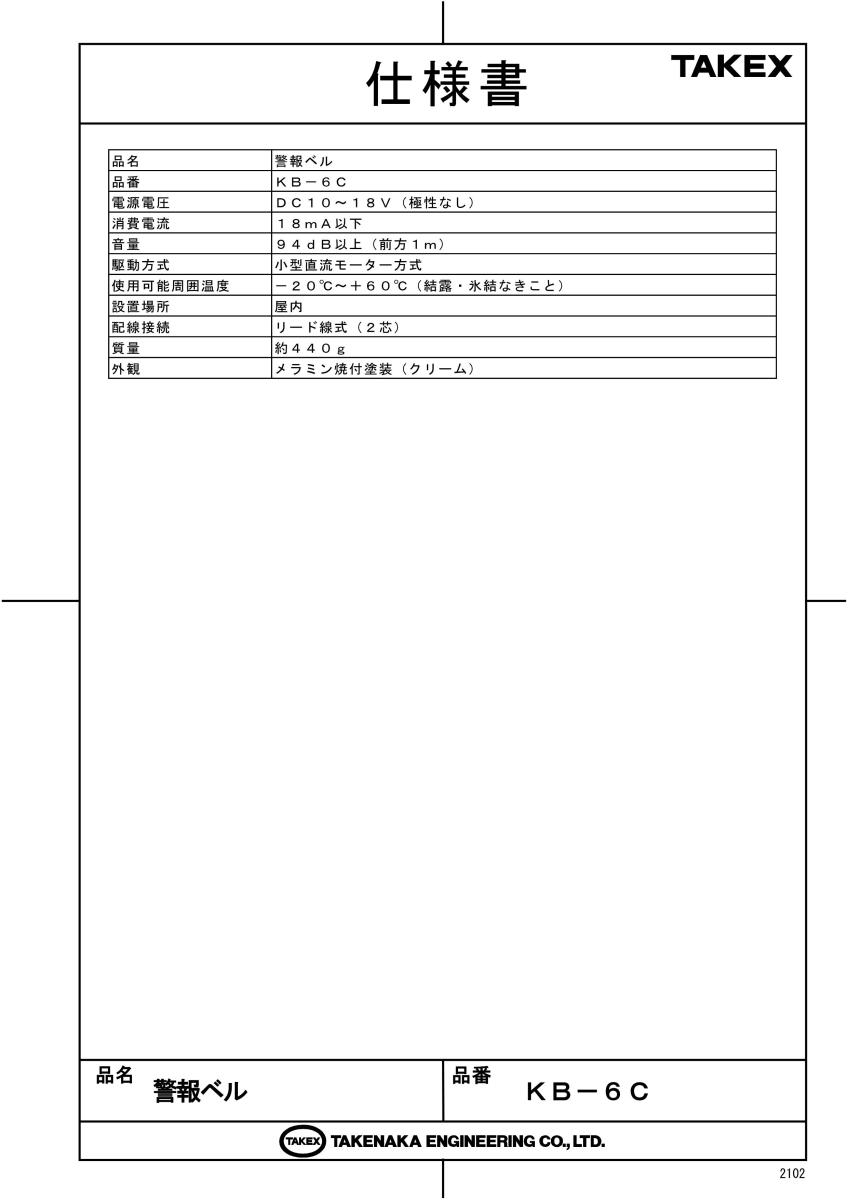

製品仕様

項目	内容
品名	警報ベル
品番	KB-6C
外観カラー	クリーム色
駆動方式	小型直流モーター方式
定格電圧	DC12V
使用電圧範囲	DC10.0V 〜 19.0V
消費電流	18mA 以下 (DC 12V時)
音量	90dB 以上 (前方1m)
使用可能周囲温度	-20℃ 〜 +60℃ (結露なきこと)
設置場所	屋内壁面
配線接続	リード線式（無極性）
リード線長	約 400mm
質量	約 430g

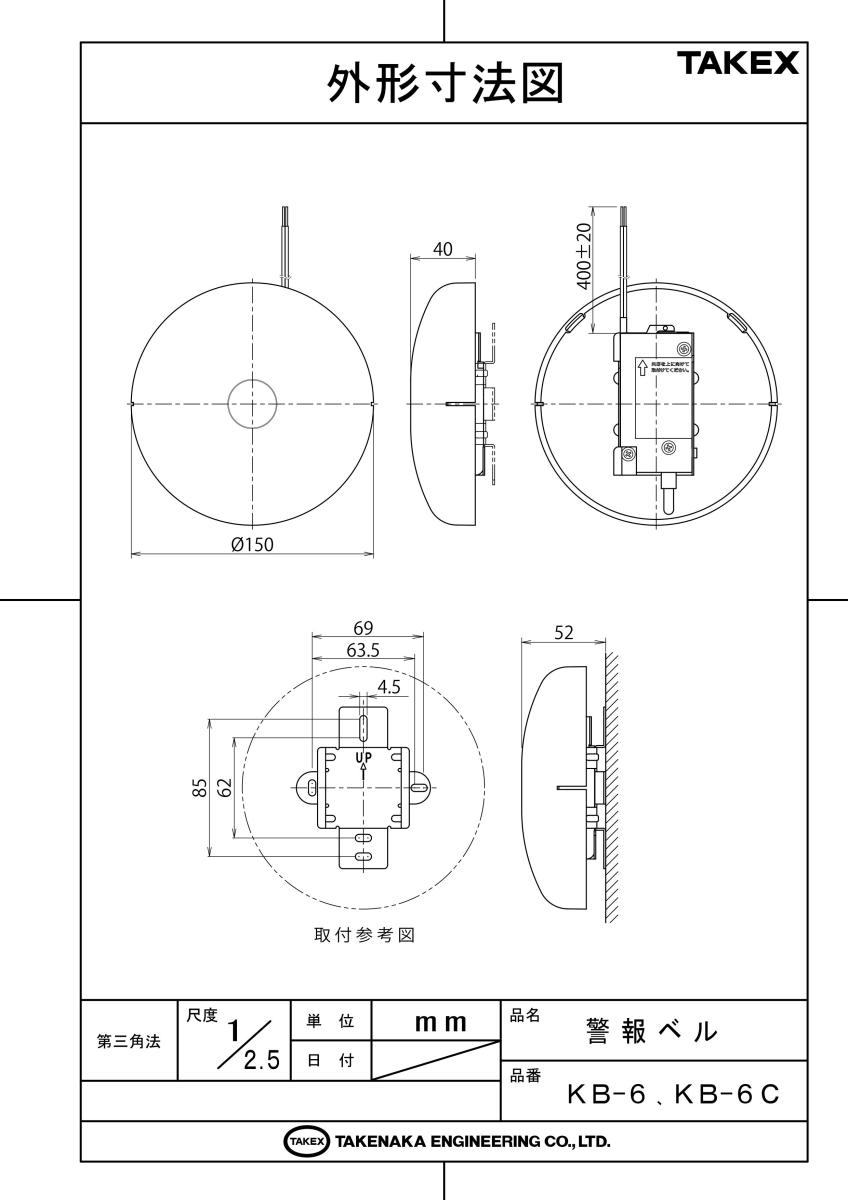

外形寸法	直径 φ150mm × 厚み 40mm
付属品	取付金具

FAQ

Q：DC24Vの電源で使用することはできますか？ A：いいえ、本機（KB-6C）はDC12V仕様です。DC24V電源で使用すると故障の原因となります。24V環境では別途DC24V仕様のラインナップを選定してください。

Q：配線に極性はありますか？ A：いいえ、無極性設計ですので、2本のリード線をプラス・マイナスどちらに接続しても正常に動作します。

Q：屋外に設置しても大丈夫ですか？ A：本機は屋内専用仕様です。防水性能はありませんので、雨の当たる場所や湿気の多い環境には設置しないでください。

Q：音量の調整（ボリューム調整）はできますか？ A：物理的な音量調整ボリュームは搭載されていません。常に定格の90dB以上で動作します。

Q：動作確認用のLEDは付いていますか？ A：いいえ、本機にはインジケーター用のLEDは搭載されていません。動作確認は実際の打鐘音で行います。

Q：音が鈍い、あるいは「ジジジ」と異音がするのですが。 A：本体背面の余ったリード線が、ゴング（カバー）の内側に接触している可能性があります。配線を背面のスペースに正しく収納し直してください。

Q：取付方向を横向きや逆さまにしても問題ありませんか？ A：取付金具の「UP」マークが上を向くように正しく設置してください。向きが異なると、モーターへの負荷が増大したり、音量が低下したりする恐れがあります。

Q：複数のベルを同時に鳴らすことはできますか？ A：はい、可能です。低消費電流（18mA）のため、電源容量の範囲内であれば並列接続して同時鳴動させることができます。

Q：清掃にアルコールやシンナーを使ってもいいですか？ A：変色や劣化の原因となるため、シンナー、ベンジン等は使用しないでください。汚れは柔らかい布で水拭き、または中性洗剤を薄めたものを使用してください。

Q：取付金具は付属していますか？ A：はい、専用の取付金具が同梱されています。
