マグネット錠 [M32BDM(J)]

マグネット錠 [M32BDM(J)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電磁式電気錠 マグナロック IP66防水 施解錠・開閉信号出力

マグネット錠 M32BDM(J)

強力な電磁石により272kgfの吸着力を発揮する、屋外対応の電磁式電気錠です。可動部品を持たないため摩耗による故障が少なく、雨水や埃に強いIP66仕様により、高い信頼性が求められる屋外門扉や重要施設の出入り口に最適です。

  • 型番： M32BDM(J)
  • 製品名： マグネット錠（マグナロック）
  • 方式： 通電時施錠型（電磁石式）
  • 吸着力： 2666N (272kgf)
  • 保護等級： IP66相当（防水・防塵）
  • 電源： DC12V / DC24V（自動切替）

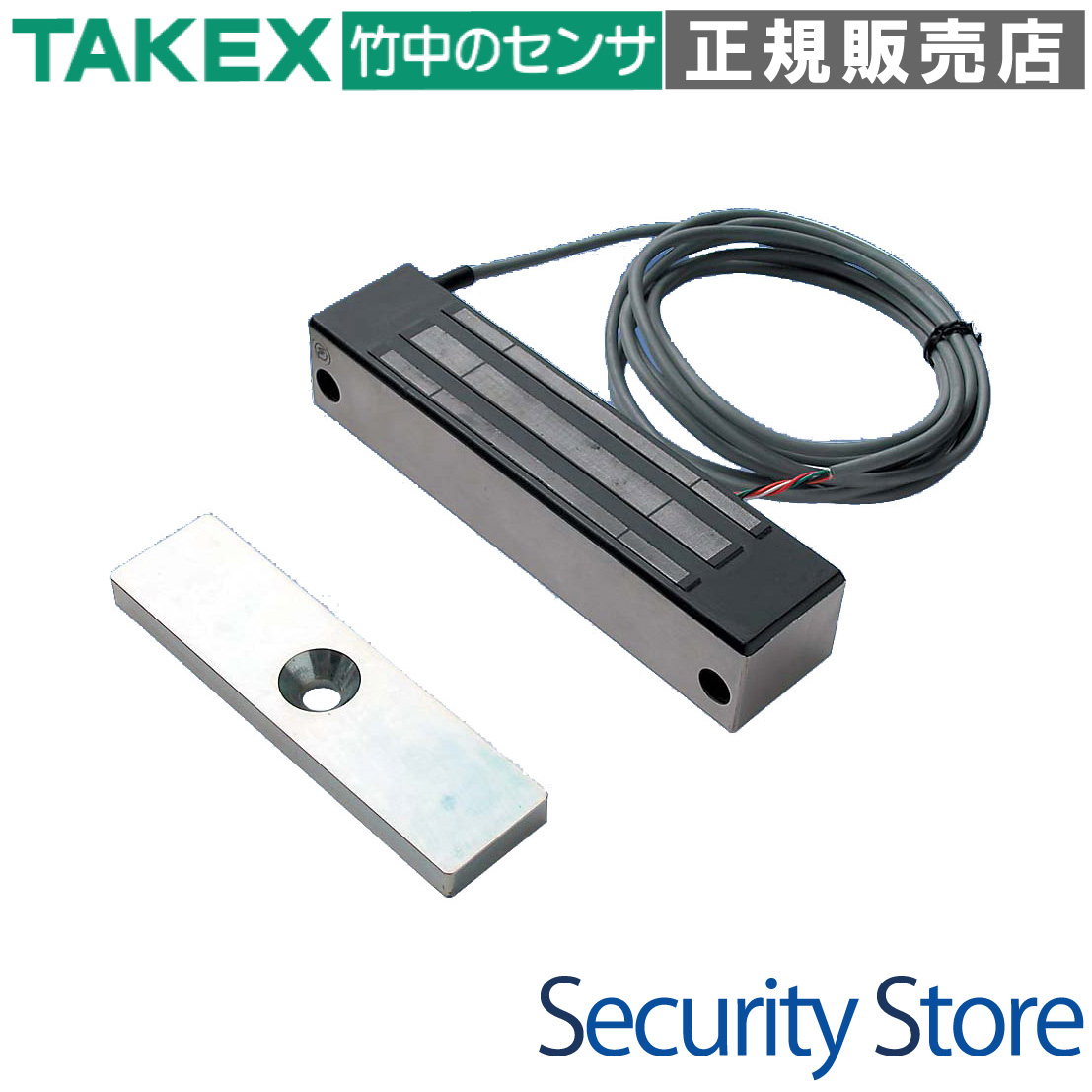

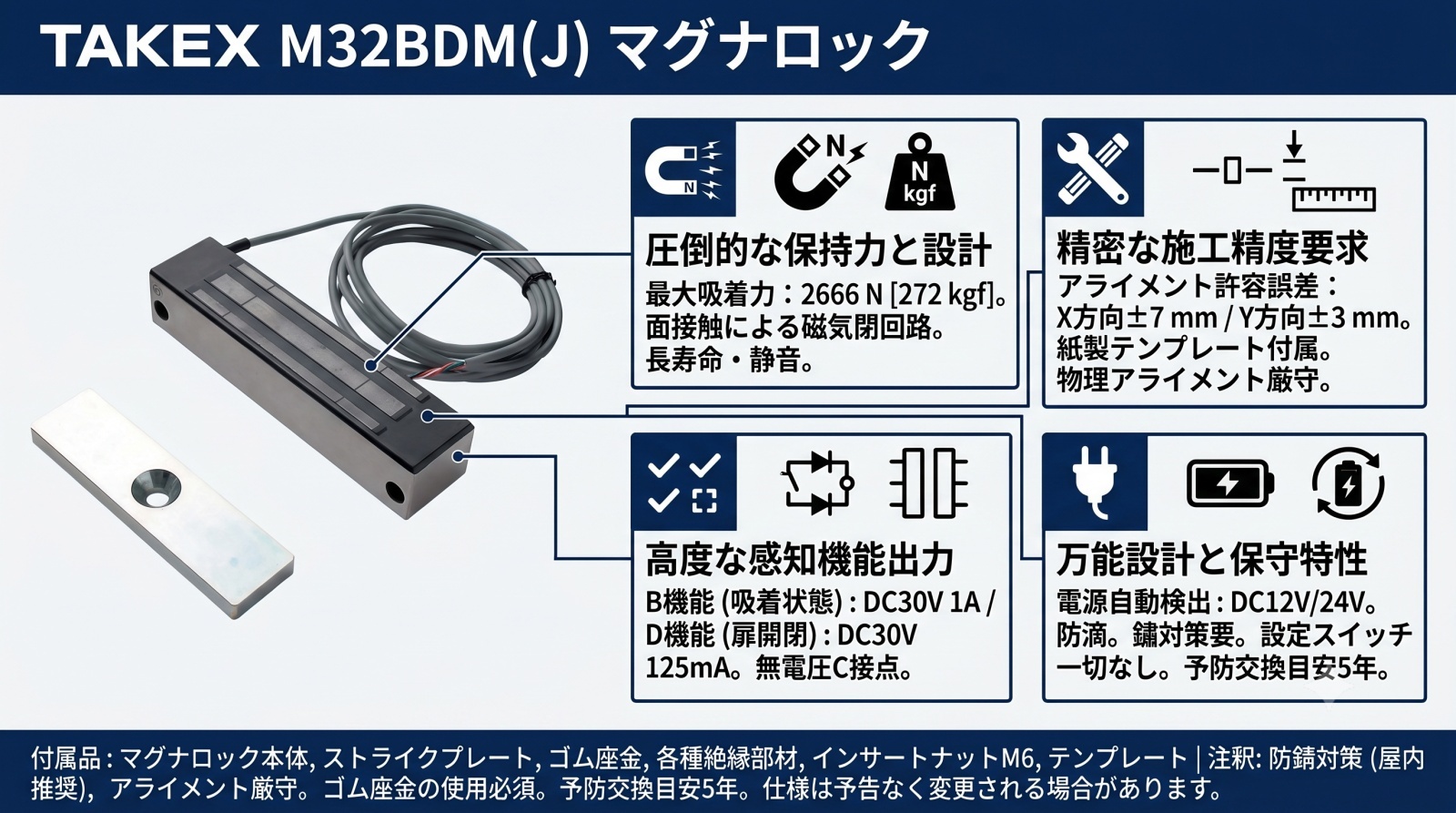

M32BDM(J) マグネット錠の製品画像

資料ダウンロード

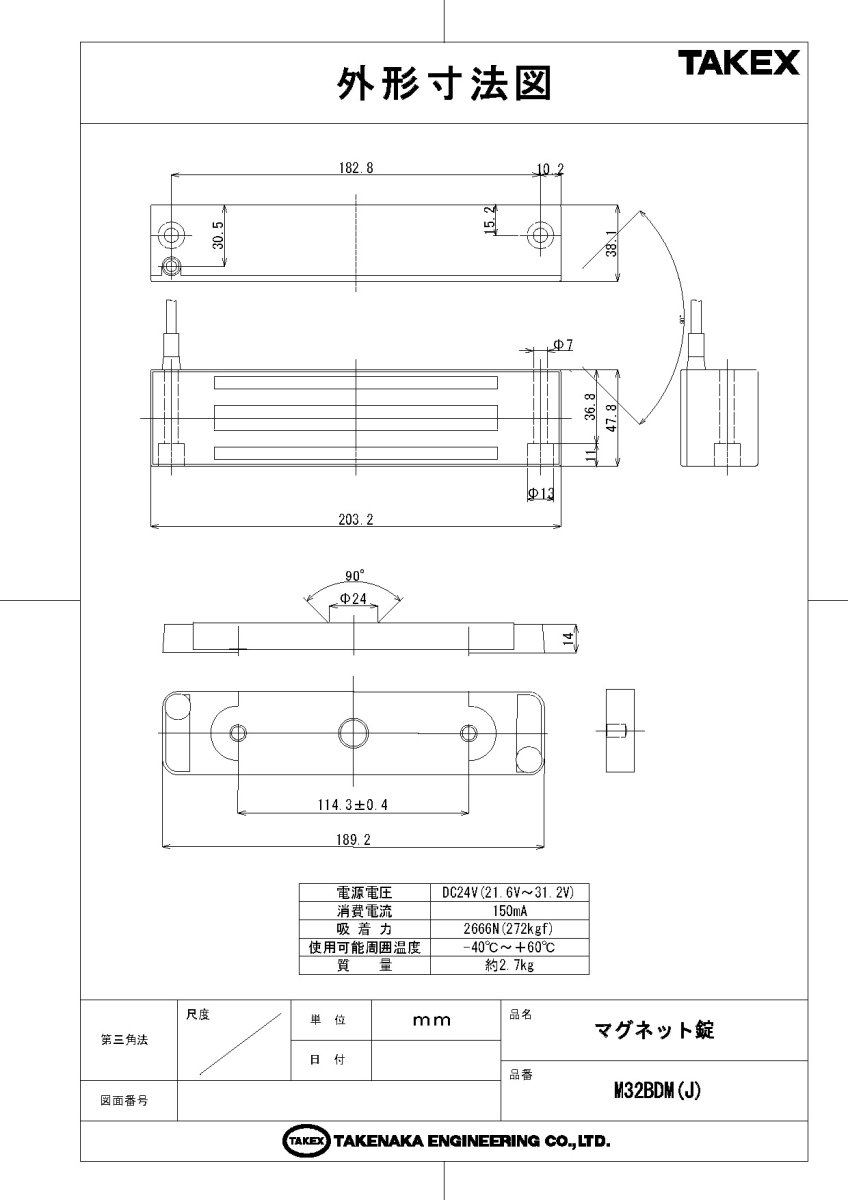

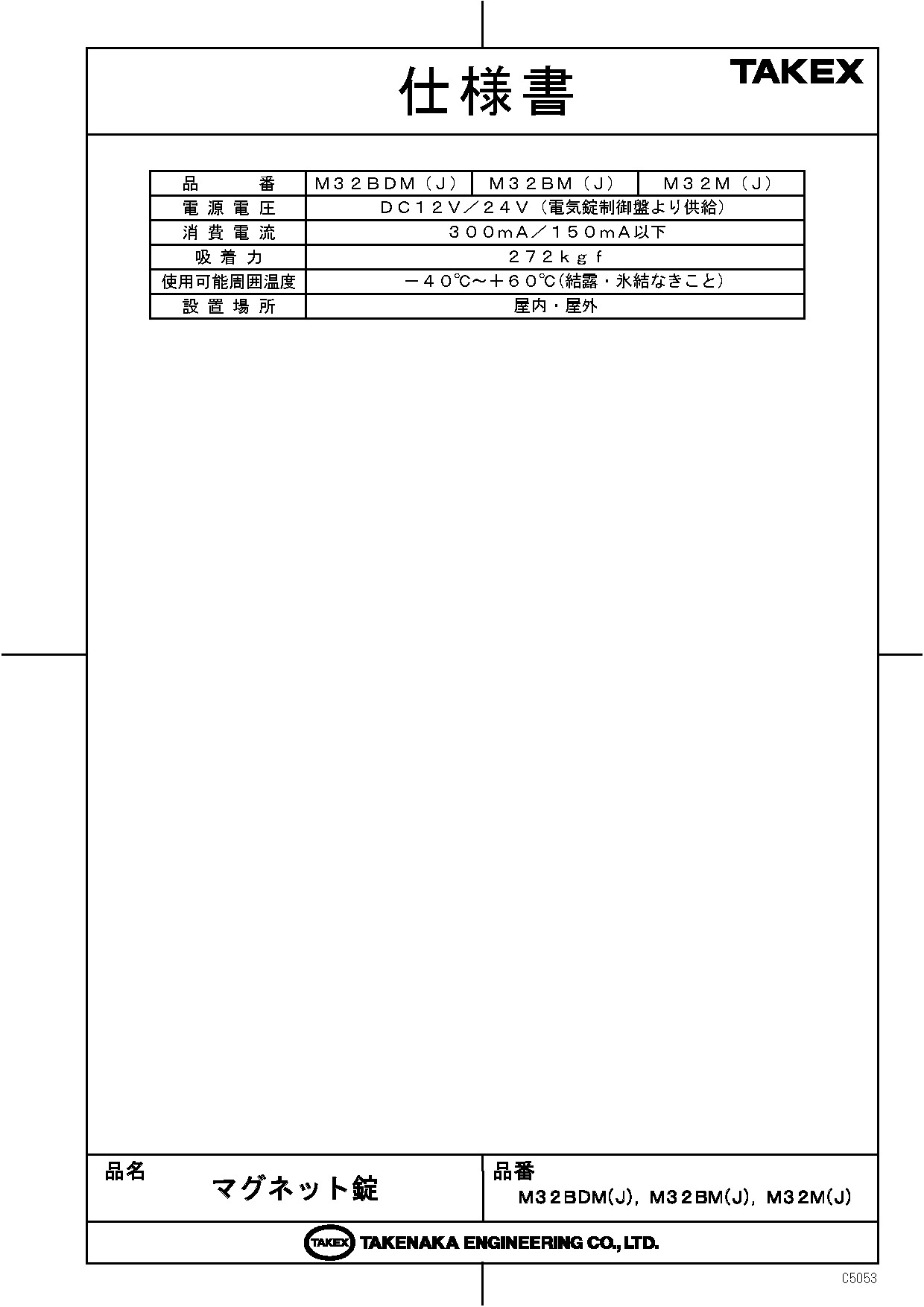

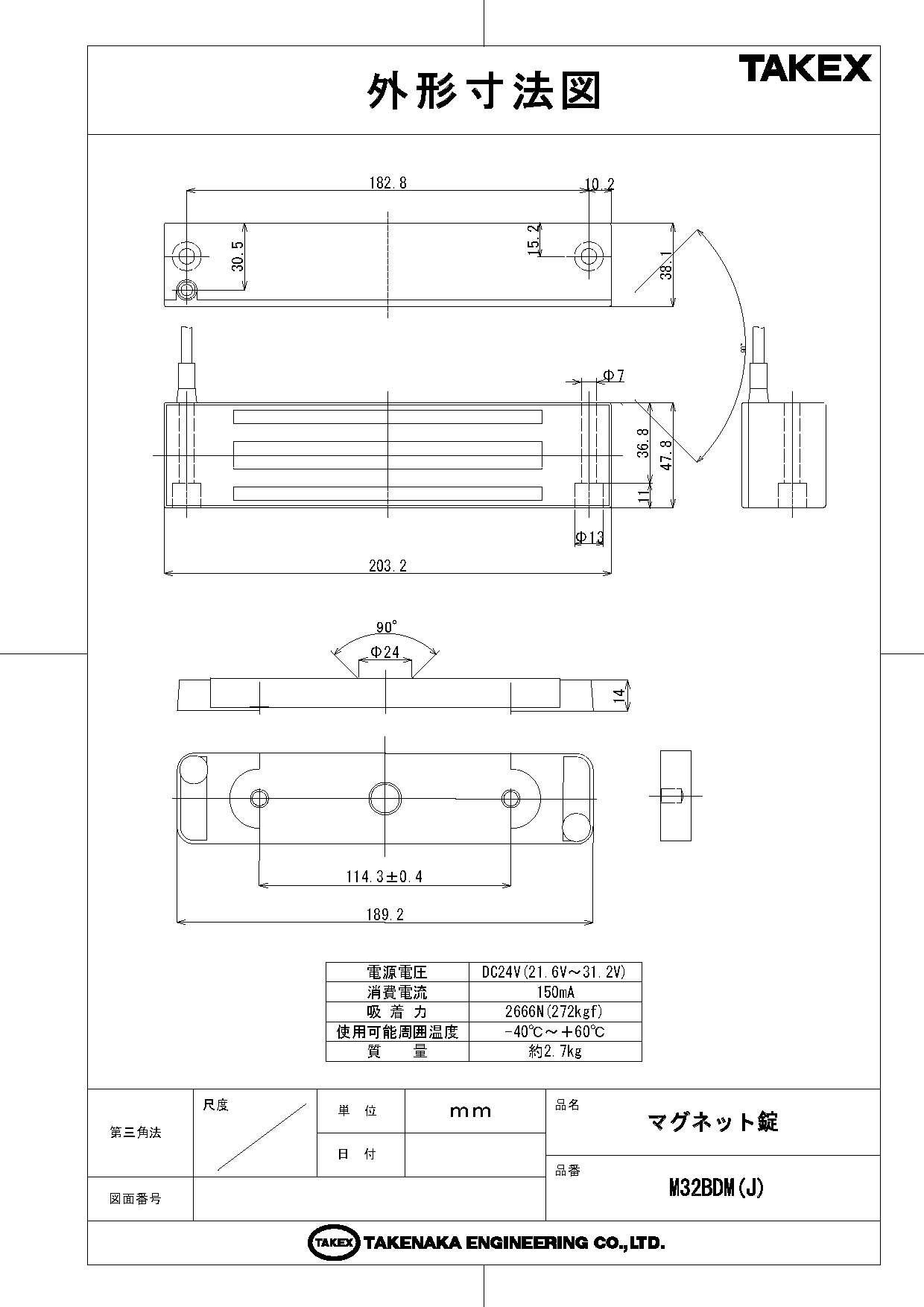

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 屋外門扉や庇（ひさし）のある半屋外の出入口
  • 頻繁な開閉が行われる商業施設やオフィスの扉
  • 高いセキュリティと静音性が求められる病院・研究室
  • 機械的摩耗を避けたいメンテナンス性を重視する現場

導入前に確認したいポイント

  • 通電時施錠型のため、停電時は解錠されます
  • 本体にLED等の視覚的な表示灯は搭載されていません
  • 取付には正確なアライメント（X±7mm/Y±3mm）が必要です
  • スチール枠以外への取付には別途ブラケット加工が必要です

特長

272kgfの強力な吸着力と防犯性能

強力な電磁石を用いて鋼製プレートを面接触で吸着させることにより、通常の電気錠と同等レベルの約272kgfという強固な保持力を実現しています。物理的なラッチを持たないため、こじ開けに対しても高い抵抗力を発揮します。

IP66相当の優れた防水・防塵設計

保護等級IP66相当の防水・防塵仕様を備えており、直接雨が当たる可能性のある屋外設置にも対応可能です。過酷な環境下でも安定した動作を維持し、長期にわたって施設を保護します。

吸着状態（B機能）と扉開閉（D機能）のダブル監視

電磁石が正常に吸着しているかを検知する「B機能」と、扉が物理的に閉まっているかを検知する「D機能」の両方を搭載しています。これにより、扉の開放、錠の異常、不正なこじ開けなどのステータスを、上位システム側で緻密に管理できます。

摩耗部品のない「長寿命・静音」構造

物理的に噛み合う可動パーツが存在しない電磁石式のため、機械的な摩耗がほぼありません。長期間の使用でも故障リスクが極めて低く、施解錠時の動作音も非常に静かです。

DC12V/24V電源の自動判別機能

内部回路が入力電圧（DC12VまたはDC24V）を自動的に判別して動作します。現場の電源環境に合わせた設定変更の手間を省き、施工ミスを防ぐインテリジェントな設計です。消費電力も最大3.6Wと低く抑えられています。

高度な偽装防止ロジック

単なるマグネットスイッチとは異なり、磁気回路が完全に閉じた状態（面接触）を検知します。紙一枚が挟まっていたり、異物が付着して吸着力が低下している場合には「未吸着」信号を出力するため、高いセキュリティレベルを維持します。

フェイルセーフ設計

通電時に施錠される設計のため、火災報知設備や非常ボタンと連動して電源を遮断することで、緊急時に確実に避難経路を確保することができます。災害対策を重視する公共施設への導入にも適しています。

選定時に評価したい強み

  • 信頼のメンテナンスフリー： 可動部がないため、数万回の開閉後も物理故障が起きにくい。
  • 確実なステータス検知： B機能（施錠）とD機能（開閉）をAND監視することで完璧な戸締まり確認が可能。
  • 幅広い環境耐性： -40℃から+60℃まで対応し、寒冷地から酷暑地まで設置場所を選びません。
  • 優れた施工性： 3mの標準ケーブルが引き出されており、結線作業が容易です。

施工・設置ガイド

本製品の性能を100%発揮させるためには、ストライクプレート（受板）の「遊び」が極めて重要です。ガタつきを嫌ってボルトを締めすぎると、扉の自重によるズレを吸収できず、吸着力が著しく低下します。付属のゴム座金を必ず使用し、ストライクプレートがわずかに動く状態で設置してください。

確認項目 施工・運用の考え方
取付位置 吊元から最も離れた「扉上部」へ設置してください。
許容誤差 横方向±7mm、縦方向±3mm以内の位置精度を厳守してください。
電源容量 消費電力の2倍以上の余裕を持った電源ユニットを選定してください。
メンテナンス 週に1回程度、扉の建付け変化による吸着力低下がないか点検を推奨します。

配線・端子仕様

線色 機能 詳細
赤 / 黒 電源入力 DC12V/24V（無極性ではありません。赤＋、黒ー）
白 / 緑 / 橙 B機能（吸着感知） 無電圧C接点（白COM、緑NO、橙NC）。正常吸着時に白ー緑導通。
黄 / 青 / 茶 D機能（開閉感知） 無電圧C接点（黄COM、青NO、茶NC）。扉閉扉時に黄ー青導通。

トラブルシューティング

現象 原因 処置
吸着力が弱い 面接触の不備（隙間がある） ボルトを少し緩め、受板に「遊び」を持たせてください。
信号が出力されない 取付位置のズレ X±7mm / Y±3mmの許容範囲内に再調整してください。
全く動作しない 電圧降下・容量不足 末端電圧が定格の-5%以内であることを確認してください。

製品仕様

項目 内容
品番 M32BDM（J）
電源電圧 DC12V／24V（電気錠制御盤より供給）
消費電流 300mA（DC12V）／150mA（DC24V）以下
最大吸着力 272kgf (2666N)
消費電力 3.6W
使用可能周囲温度 －40℃〜＋60℃（結露・氷結なきこと）
設置場所 屋内・屋外（IP66相当）
質量 約2.7kg
B機能出力 無電圧C接点 / DC30V 1A
D機能出力 無電圧C接点 / DC30V 125mA
コード長さ 標準 3m

FAQ

Q：本体に動作を示すLEDは付いていますか？ A：いいえ、本製品にはLEDインジケーターは搭載されていません。状態確認はB機能・D機能の接点出力を利用して制御盤等で行ってください。
Q：停電した時はどうなりますか？ A：通電時施錠型ですので、停電時は自動的に解錠されます。セキュリティ維持が必要な場合はバッテリー付の電源をご検討ください。
Q：木製の扉にも取り付け可能ですか？ A：木材に直接固定すると強度が不足するため、ステンレス板等のブラケットを扉枠に補強した上での取り付けを推奨します。
Q：屋外で使用する場合、錆（サビ）は大丈夫ですか？ A：IP66の防水性を持ちますが、鋼製部品に防錆処理は施されていません。塩害地域や激しい風雨に晒される場所では、定期的な清掃と防錆メンテナンスが必要です。
Q：電圧の切り替えスイッチはどこにありますか？ A：スイッチはありません。内部回路がDC12VとDC24Vを自動的に判別して動作します。
Q：吸着力が弱くなってしまったのですが、原因は何ですか？ A：多くの場合、取付位置のズレや、ボルトの締めすぎによる「受板の遊び不足」が原因です。真正面から密着しているか再確認してください。
Q：B機能とD機能の違いは何ですか？ A：B機能は「磁気で正しく施錠されているか」を、D機能は「扉が物理的に閉まった位置にあるか」を検知します。
Q：緊急時に扉を開けるにはどうすればよいですか？ A：火災報知設備や非常ボタンと連動させ、本機への電源供給を遮断する回路を構成してください。
Q：どの制御盤で使えますか？ A：TAKEX製のDM-110K、DM-700、ACS-C2などの電気錠制御盤で制御可能です。
Q：ストライクプレート（受板）に傷をつけてしまいました。 A：吸着面に凸凹ができると吸着力が著しく低下します。性能を維持するため、新しいプレートへの交換をお勧めします。
