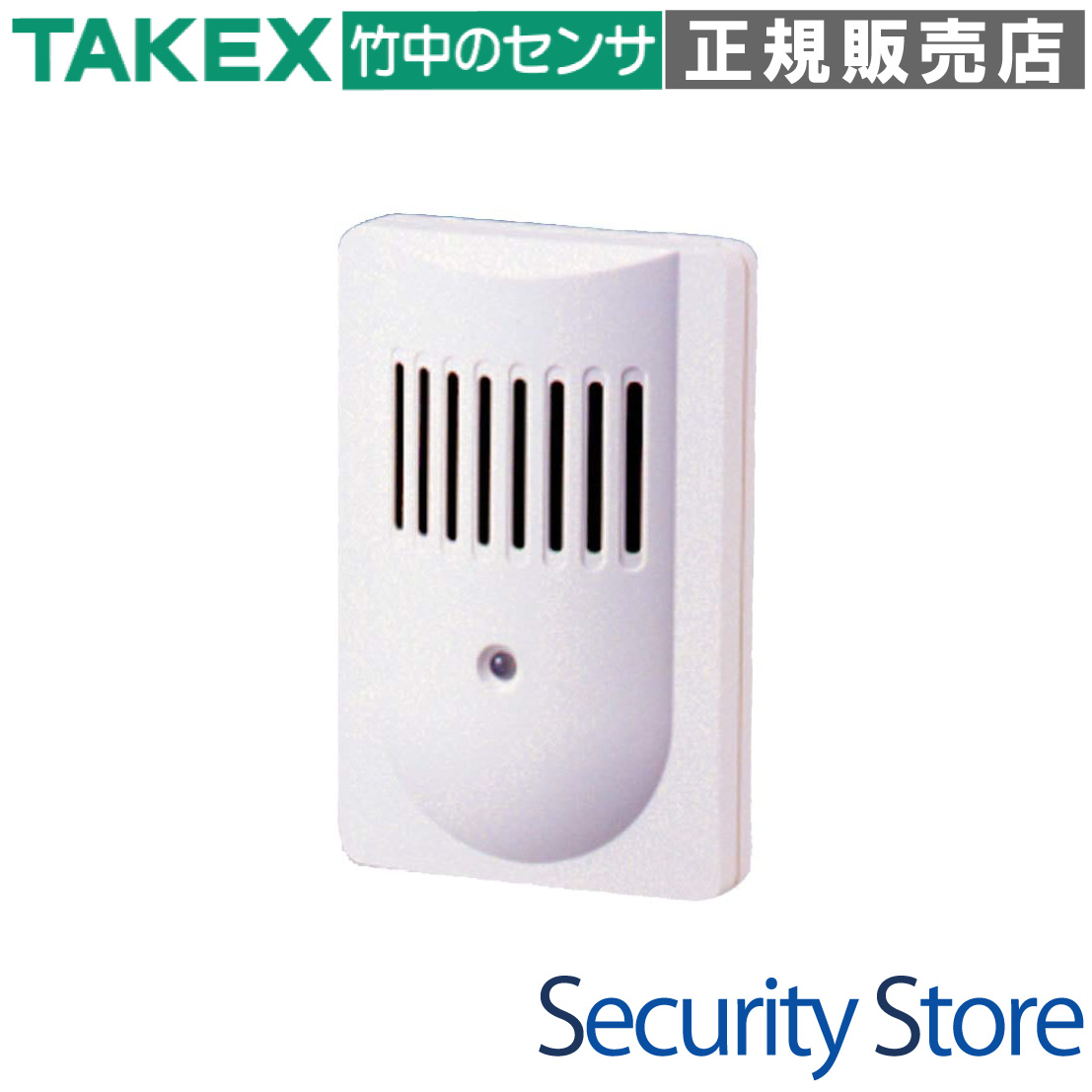

ME-16 メロディー報知機 16音色搭載 接点入力タイプ TAKEX 竹中エンジニアリング [ME-16]

ME-16 メロディー報知機 16音色搭載 接点入力タイプ TAKEX 竹中エンジニアリング [ME-16]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 報知機器 メロディー報知機 屋内用

ME-16 メロディー報知機 16音色搭載 接点入力タイプ

ME-16は、センサーや制御機器からの無電圧接点入力をトリガーとして、多彩な16音色から選択したメロディーやチャイムを鳴動させる報知デバイスです。周囲のノイズに埋もれない明瞭な音質と、現場に合わせた柔軟な動作モード設定が、スムーズな状況通知を実現します。

  • 型番： ME-16
  • 製品名： メロディー報知機 (16音色搭載 接点入力タイプ)
  • 方式 / カテゴリ： 音声合成報知器 / 住宅・施設・店舗用報知機器
  • 主な用途： 来客報知、警報出力の通知、装置の動作モニター、呼び出し案内
  • 設置場所： 屋内壁面（露出・埋込対応）
  • 電源 / 仕様： DC12V (端子またはACアダプタ) / 最大75dB可変

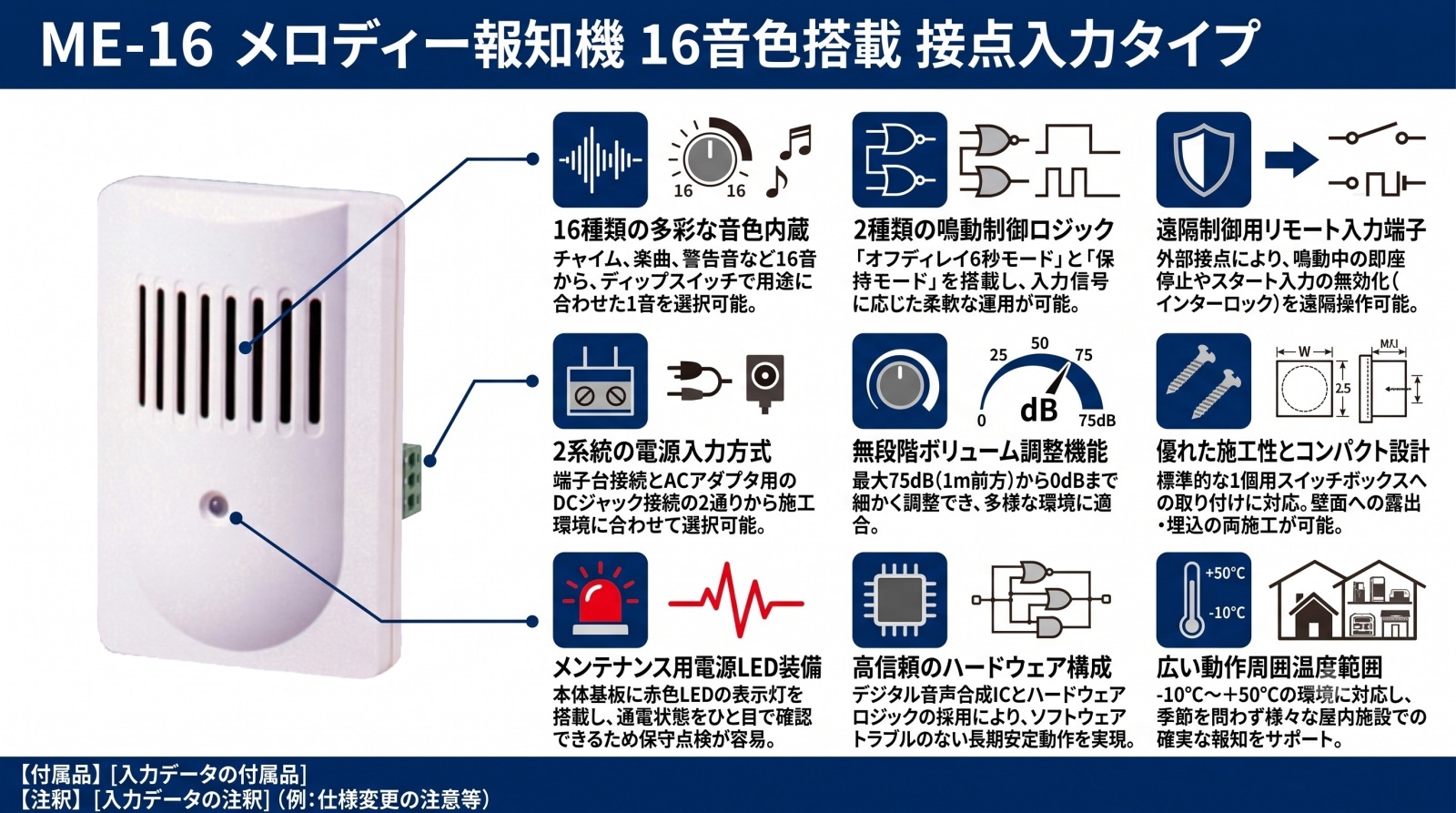

ME-16 メロディー報知機の外観画像

資料ダウンロード

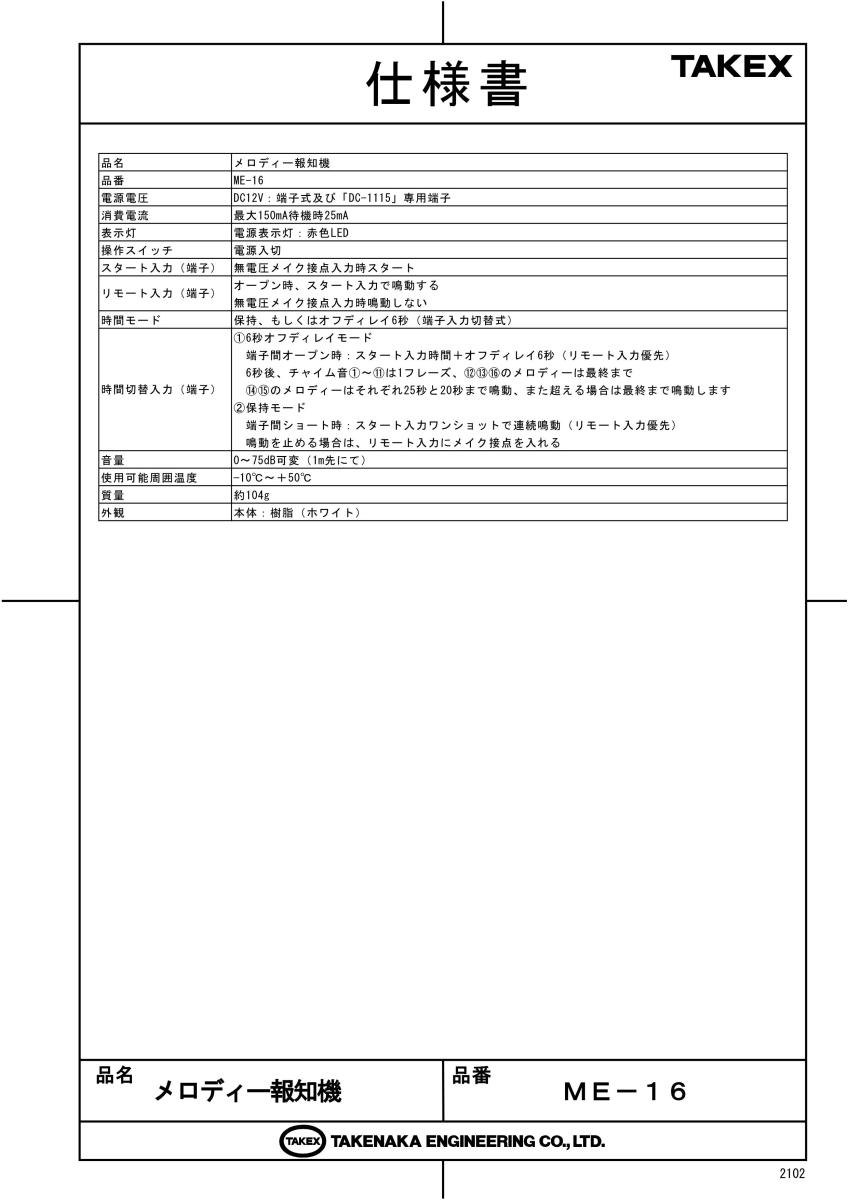

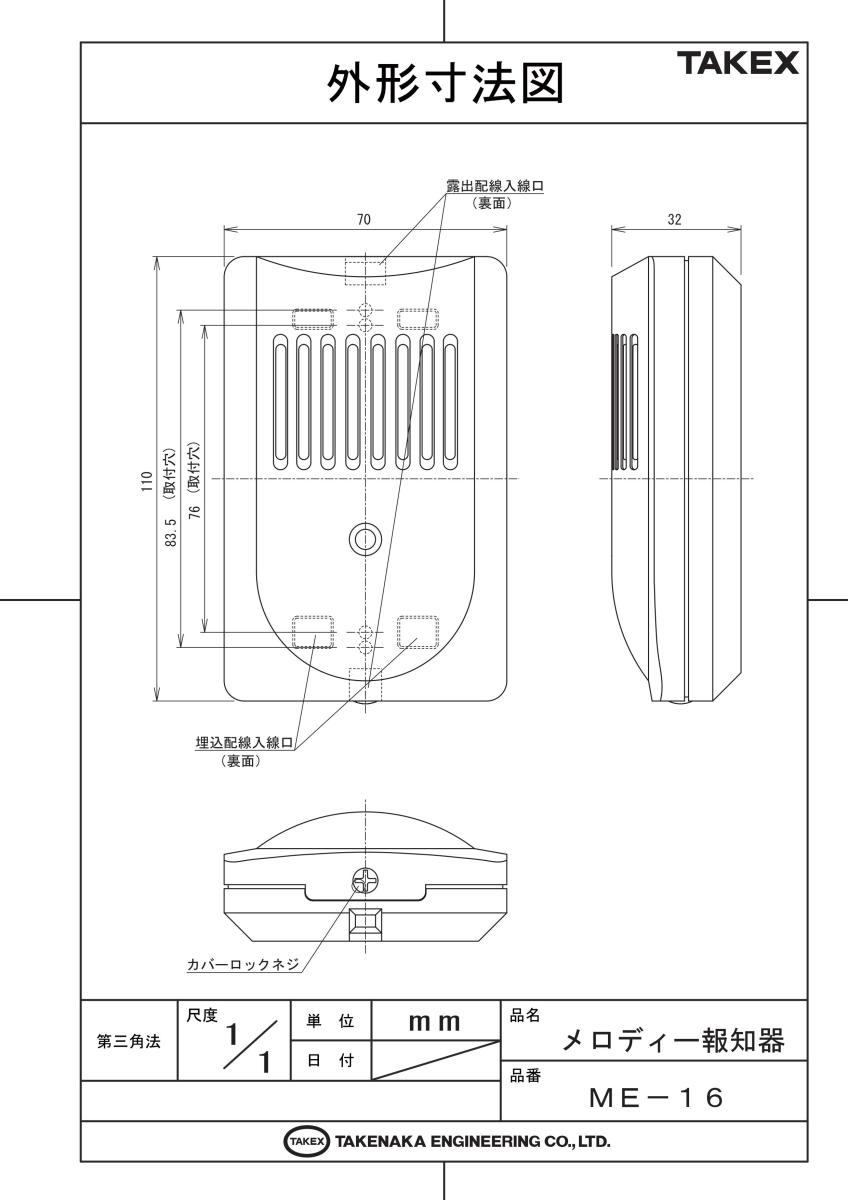

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの来客通知（センサー連動）
  • 防犯システム異常時や警報作動時の音声報知
  • 工場設備や機器の運転・停止状態のモニター
  • 介護施設や住宅での呼び出し・誘導案内

導入前に確認したいポイント

  • 屋内専用です（防水性はありません）。
  • 駆動にはDC12V電源、または専用ACアダプタが必要です。
  • 接点入力は「無電圧」です。有電圧入力は故障の原因となります。
  • 生命に関わる警報や、法規で定められた防災用には使用できません。

特長

16種類の多彩な内蔵音色

内蔵された16種類のメロディーやチャイム音から、現場の状況や用途に合わせて最適な1音をディップスイッチで選択できます。「ピンポーン」といったチャイム音から、「エリーゼのために」などの楽曲、警告用の「ブー」音まで幅広くカバーしています。

用途で選べる「鳴動制御ロジック」

入力信号に対する動作を「オフディレイ6秒モード」と「保持モード」から選択可能です。短時間の入力でも確実に鳴動させる、またはリセット信号が入力されるまで継続して鳴動させるといった柔軟な運用が可能です。

遠隔制御を可能にするリモート入力機能

独立したリモート入力端子を搭載。この端子が閉回路（ショート）の間は、スタート入力を無効化（インターロック）したり、現在鳴動中の音を即座に停止させたりする制御が遠隔で行えます。

2系統のフレキシブルな電源入力

制御盤等からの「端子台接続（DC12V）」と、コンセントからの「DCジャック接続（専用ACアダプタ DC-1115対応）」の2系統に対応しています。設置環境の電源インフラに合わせた最適な施工を選択できます。

明瞭な音質と無段階ボリューム調整

最大75dB（1m前方）の音量を確保。本体内部のボリュームを操作することで、0dBから最大音量まで無段階で細かく調整できるため、静かなオフィスから賑やかな店舗まで幅広い環境に適合します。

施工を容易にするコンパクト設計

W70×H110×D32mmの小型軽量な筐体を採用。壁面への露出配線のほか、1個用スイッチボックスへの取り付けにも対応しており、新築・既設問わず美しい仕上がりを実現します。

視認性の高いステータスLED

本体基板に赤色の電源表示灯を装備。通電状態を一目で確認できるため、メンテナンス時や不具合発生時の一次切り分けがスムーズに行えます。

高い信頼性のハードウェア設計

複雑なソフトウェア設定を必要としないデジタル音声合成ICとハードウェアロジックにより、長期にわたって安定した動作を提供します。過酷な設定環境を想定し、使用可能温度範囲は-10℃〜+50℃を確保しています。

選定時に評価したい強み

  • 音色の差別化： 周囲の機器と異なる音色を選べるため、情報の混同を防げます。
  • 確実な報知： オフディレイ機能により、瞬時の接点入力も見逃さず報知可能です。
  • システムの拡張性： リモート入力による強制停止機能で、高度なシステム連動が可能です。
  • 施工性： 標準的なスイッチボックス寸法に適合し、電源の選択肢も豊富です。

施工・設置ガイド

本機は屋内専用です。壁面にベースを固定し、配線を行った後にカバーを取り付けてください。電源は端子台またはDCジャックのいずれか一方のみを使用し、併用は避けてください。音色設定を変更する際は、必ず一度電源を切ってからDIPスイッチを操作し、再度電源を投入してください。

確認項目 この製品での考え方
入力信号の形式 無電圧メイク接点（A接点）に対応。有電圧入力は不可。
配線距離と電圧降下 最大電流150mA。長距離配線の場合は線の太さに注意。
音量調整範囲 0〜75dB。右回しで増大。環境に合わせた調整が可能。
取り付けピッチ 83.5mmおよび76mm。スイッチボックス1個用に適合。

製品仕様

項目 内容
品名 メロディー報知機
品番 ME-16
電源電圧 DC12V：端子式 または 「DC-1115」専用端子（※併用不可）
消費電流 最大150mA（待機時：25mA）
表示灯 電源表示灯：赤色LED
操作スイッチ 電源 入/切
スタート入力 無電圧メイク接点入力（接点閉でスタート）
リモート入力 オープン時有効、メイク接点入力時（ショート時）に鳴動停止・禁止
時間モード設定 保持モード、またはオフディレイ6秒モード（端子入力切替式）
オフディレイ動作詳細 スタート入力時間 ＋ オフディレイ6秒鳴動。
音色(1)〜(11)は1フレーズ、(12)(13)(16)は最終まで、(14)(15)は最大25/20秒まで鳴動。
保持動作詳細 ワンショット入力で連続鳴動。リモート入力で停止。
音量 0〜75dB可変（1m前方にて）
使用可能周囲温度 -10℃〜＋50℃（結露なきこと）
質量 約104g
外観・材質 樹脂（ホワイト） / W70 × H110 × D32 [mm]

FAQ

Q：屋外に設置しても大丈夫ですか？ A：いいえ、本機は屋内専用仕様です。防水性能はありませんので、雨や水飛沫のかかる場所、結露の激しい場所には設置しないでください。
Q：音量の調整はできますか？ A：はい、本体内部の基板上にある音量ボリュームで0〜75dBの範囲で無段階調整が可能です。
Q：メロディーが1回だけで終わらずに鳴り続けます。 A：時間切替端子がショートされており「保持モード」になっている可能性があります。このモードではリセット信号が入るまで鳴り続けます。1回で止めたい場合は「オフディレイ6秒モード」で使用してください。
Q：12Vの電源を直接入力しても良いですか？ A：電源端子（12V-0V）にはDC12Vを入力してください。ただし、「スタート入力」端子に有電圧（DC12V等）を入力すると故障します。スタート入力は必ず「無電圧接点」を使用してください。
Q：音色の変更方法を教えてください。 A：本体内部の4連DIPスイッチの組み合わせで設定します。設定変更後は一度電源を切り、再度投入することで設定が反映されます。
Q：推奨される配線ケーブルは何ですか？ A：一般的にはAE線（0.65mm〜0.9mm）やCPEV線を使用します。長距離配線の場合は電圧降下を防ぐため、より太いケーブルの使用を検討してください。
Q：ACアダプタで使用できますか？ A：はい、専用ACアダプタ「DC-1115」に対応したDCジャックを備えています。設置時には筐体への穴あけ加工が必要です。
Q：一度鳴った音を途中で止めることはできますか？ A：はい、リモート入力端子に接点信号を入力することで、鳴動を即座に停止させることができます。
Q：火災報知器の代わりに使えますか？ A：いいえ、本機は一般的な報知用であり、法令で定められた火災報知設備や生命維持に関わる用途には使用できません。
Q：スタート入力が閉じたままだとどうなりますか？ A：入力が閉じている間、メロディーは繰り返し鳴動し続けます。入力が開いた後にオフディレイ（約6秒）が開始されます。
