CHN-5(F) チャンネル表示盤 TAKEX 竹中エンジニアリング [CHN-5(F)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）チャンネル表示盤ヘルスケア・介護報知 RS-485通信対応 5チャンネル

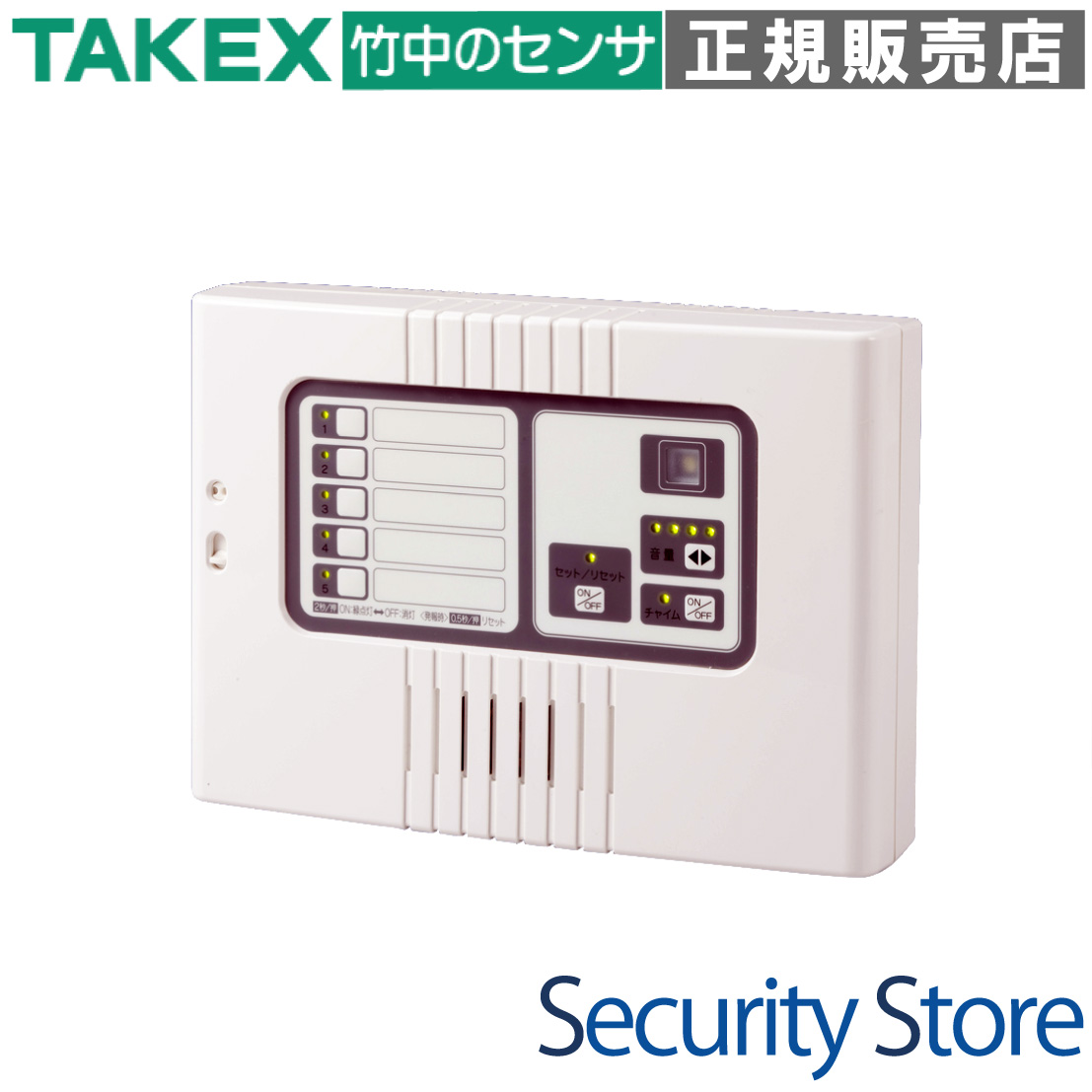

CHN-5(F) チャンネル表示盤

5系統の接点入力を「音・光・出力」で集中管理。病院や介護施設、セキュリティ現場での確実な情報伝達を支える高機能表示盤です。

本製品は、最大5つの独立した信号入力を個別のメロディーとフラッシュ、LED表示で知らせる報知デバイスです。単体での運用はもちろん、最大4台までの連動通信機能を備えており、大規模な現場でもどこからでもセット・リセット操作が可能。BtoBの現場で求められる高い信頼性とフレキシブルな設定機能を凝縮しています。

型番： CHN-5(F)
方式： 有線式（5入力・複数出力対応）
主な用途： 病院・介護施設の呼び出し表示、防犯センサーの集中監視
拡張性： 最大4台まで並列接続可能（RS-485通信）
電源： AC100V / DC12V 2ウェイ対応

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病室やトイレからの緊急呼び出し監視
介護施設でのナースコール補完システム
店舗やオフィスでの来客・侵入報知
工場のライン異常や設備アラートの集中管理

導入前に確認したいポイント

増設時はロット番号（Lot 6***以降）を確認してください
AC100VとDC12Vの同時入力は厳禁です
通信距離は総延長500m以内（推奨ツイストペア線）
未使用のB接点チャンネルはショート処理が必要です

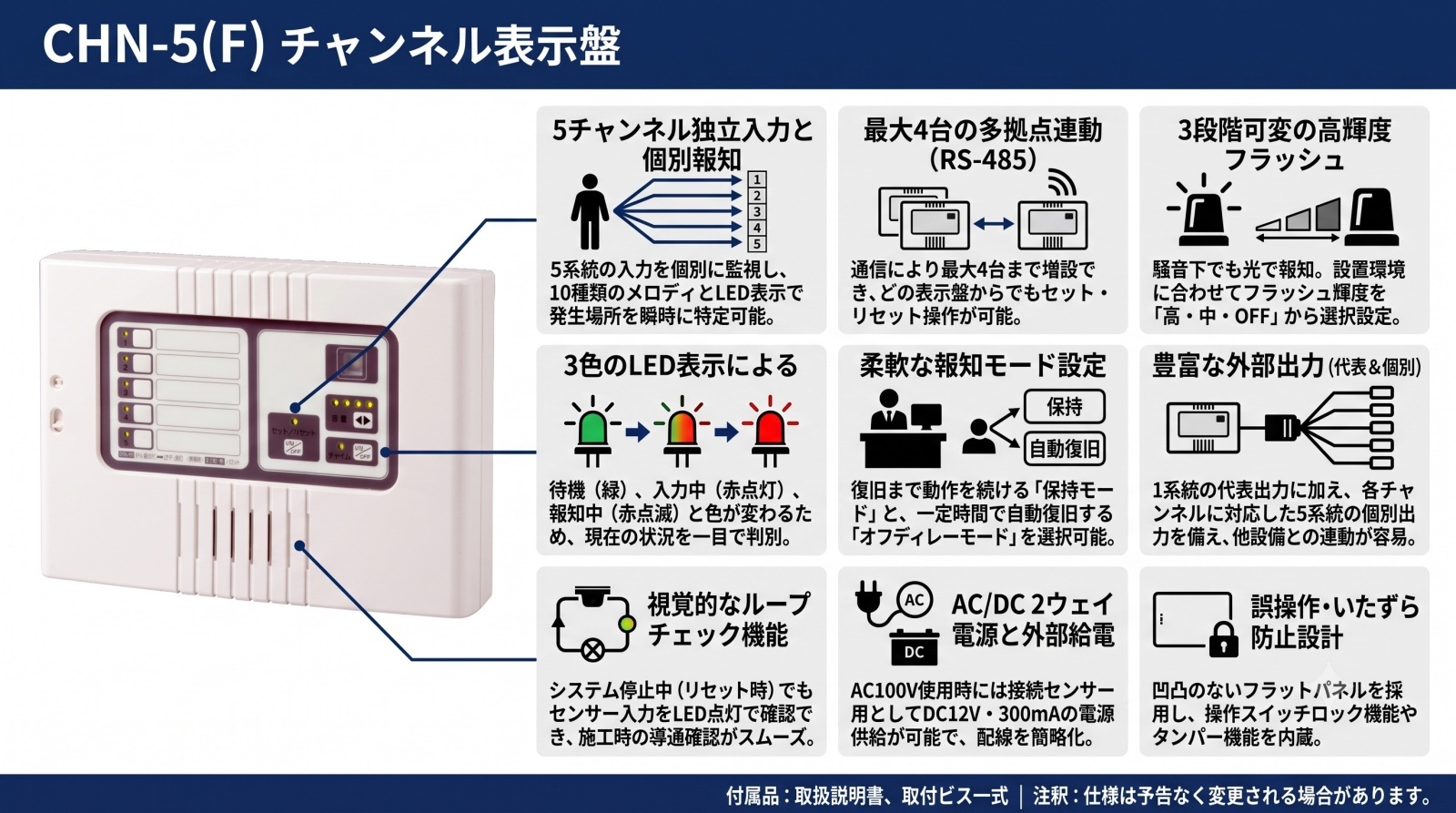

特長

5チャンネルの独立入力と個別報知機能

最大5系統の無電圧接点入力を個別に監視可能です。各チャンネルごとに独立した「報知音（10種類から選択）」と「LED表示」を割り当てられるため、音を聴くだけで、または表示盤をひと目見るだけで、どこで異常が発生したかを瞬時に判別できます。

最大4カ所の多拠点管理を実現する通信機能

RS-485通信により、最大4台までの表示盤を連動させることができます。親機・子機の区別がない設計のため、どの場所にある表示盤からでもシステムのセット・リセット操作や入力受付が可能。ナースステーション、受付、事務室など、複数箇所での同時監視に最適です。

視認性の高いフラッシュライトとLEDマトリクス

高輝度LEDフラッシュを搭載し、騒音下でも光による確実な報知を行います。フラッシュ輝度は「高・中・OFF」の3段階から設定可能。また、チャンネル表示灯は待機時（緑点灯）、入力中（赤点灯）、報知中（赤点滅）と色を変えて状態を示すため、状況把握が容易です。

現場に合わせた柔軟な出力・表示モード

リセット操作を行うまで動作を継続する「保持モード」に加え、一定時間（3秒・15秒・30秒）で自動復旧する「オフディレーモード」を選択可能。さらに、出力停止後もLEDの点滅のみを継続させる「LED保持設定」など、現場の運用ルールに合わせた細かなカスタマイズが可能です。

システムの拡張を支える豊富な外部出力

すべての入力に連動する「代表出力（1C接点）」だけでなく、各チャンネルに1対1で対応する「個別出力」を5系統装備しています。外部の回転灯やサイレン、ナースコールシステム、ネットワークカメラの録画トリガーなど、他設備との連動がスムーズに行えます。

施工・保守を効率化するチェック機能

システムの監視を停止している「リセット状態」でも、センサー入力が入るとチャンネルLEDが赤色に点灯する「ループチェック機能」を搭載。設置時の導通テストやセンサーの故障診断、配線の断線チェックをテスターなしで視覚的に行えます。

AC/DC 2ウェイ電源と外部電源供給能力

AC100V直結、またはDC12V駆動のいずれにも対応。AC100V使用時には、接続するセンサー（人感センサー等）用にDC12V・最大300mAの電源を出力できるため、別途センサー用電源を用意する必要がなく、配線を簡略化できます。

操作ミスを防ぐ誤操作防止設計

フロントパネルのスイッチ類はフラットパネルを採用。いたずらや誤操作を防止するための「操作スイッチロック機能」を内部DIPスイッチで設定可能なほか、タンパー機能も内蔵しており、セキュリティ性の高い運用をサポートします。

    選定時に評価したい強み
    確実な伝達力： 10種のメロディと可変フラッシュ、LEDのトリプル報知。
高い汎用性： A接点/B接点入力を一括切替、個別出力はA/B個別に切替可能。
長距離施工： RS-485通信により総延長500mまでの多拠点ネットワーク構築。
信頼の品質： 国内セキュリティ機器トップメーカーTAKEXによる堅牢設計。



施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工条件を遵守してください。

確認項目	この製品での考え方
配線ケーブル	通信用には「シールド付きツイストペアケーブル（0.65mm×2P以上）」を推奨。
配線トポロジー	複数台接続時は必ず「デイジーチェーン（送り配線）」とし、スター配線は避けてください。
設置環境	屋内専用です。ノイズ源（Wi-Fiルーター等）からは1m以上離して設置してください。
未使用チャンネル	B接点入力設定時、使用しないチャンネルは必ずジャンパ線でショートしてください。

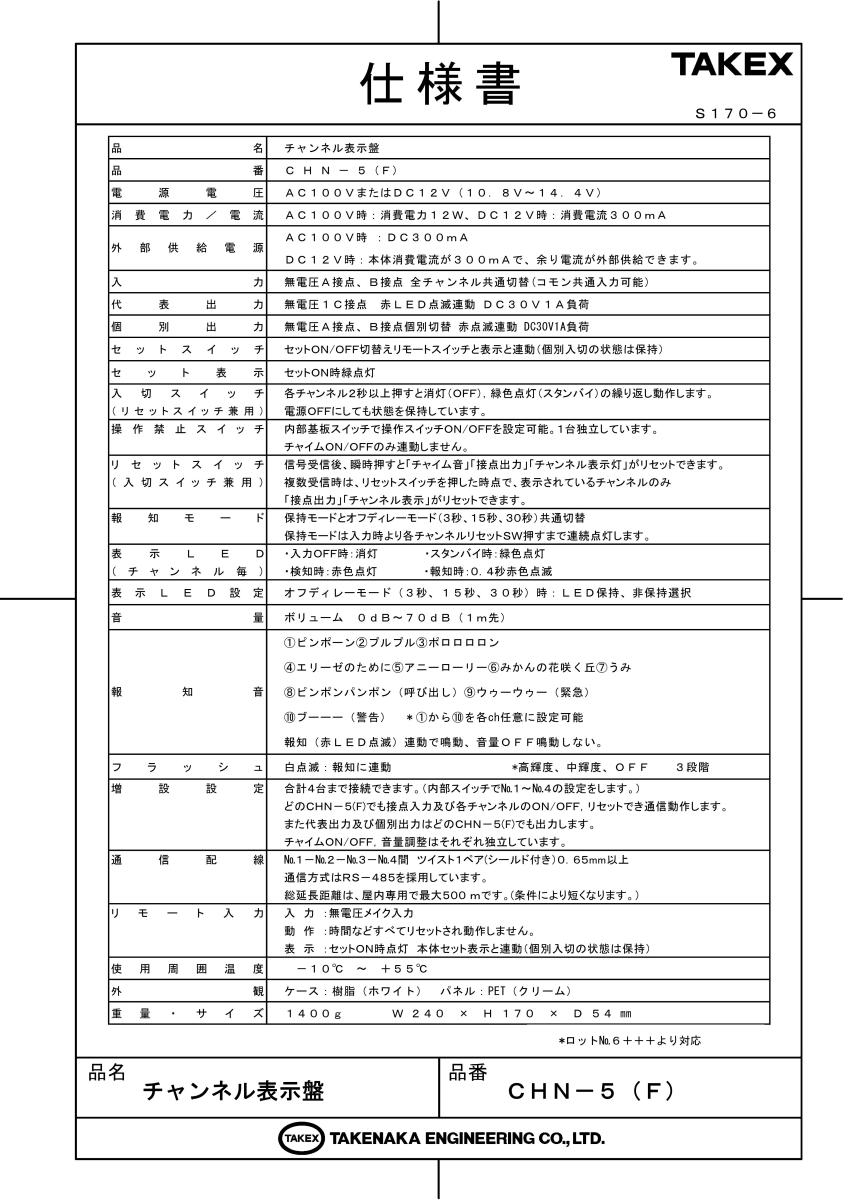

製品仕様

項目	内容
品名	チャンネル表示盤
品番	ＣＨＮ－５（Ｆ）
電源電圧	AC100VまたはDC12V（10.8V〜14.4V）
消費電力／電流	AC100V時：消費電力12W、DC12V時：消費電流300mA
外部供給電源	AC100V時：DC300mA DC12V時：本体消費電流が300mAで、余り電流が外部供給可能。
入力	無電圧A接点、B接点全チャンネル共通切替（コモン共通入力可能）
代表出力	無電圧1C接点赤LED点滅連動 DC30V1A負荷
個別出力	無電圧A接点、B接点個別切替赤点滅連動 DC30V1A負荷
セットスイッチ	セットON/OFF切替えリモートスイッチと表示と連動
セット表示	セットON時緑点灯
操作禁止スイッチ	内部基板スイッチでON/OFF設定可能（チャイム連動なし）
報知モード	保持モード、オフディレーモード（3秒、15秒、30秒）共通切替
表示LED	待機時：緑点灯、検知時：赤点灯、報知時：0.4秒赤点滅、OFF時：消灯
音量	0dB〜70dB（1m先） 5段階調整
報知音	10種類の内蔵メロディ・チャイムから各ch任意に設定可能
フラッシュ	白点滅：高輝度、中輝度、OFF 3段階切替
増設設定	最大4台まで。RS-485通信。全台で入力/リセットの連動可能。
通信配線	シールド付きツイストペア線 0.65mm×2P 総延長500m以内
使用環境温度	－10℃ 〜＋55℃（結露なきこと、屋内専用）
外形寸法・重量	W240 × H170 × D54 mm / 約1,400g

FAQ

Q：旧モデルのCHN-5や旧ロットのCHN-5(F)と通信連動できますか？ A：いいえ、できません。本製品（Lot 6***以降のフラッシュ可変型）は通信プロトコルが異なるため、必ず全台を現行モデル・同一ロット以降で統一してください。

Q：センサー用の電源を本体から取れますか？ A：はい、AC100Vで駆動している場合に限り、DC12V・最大300mAの外部電源供給が可能です。

Q：音が鳴らないように設定することはできますか？ A：はい、音量スイッチで音量を最小に設定することで、フラッシュとLED表示のみの報知が可能です。

Q：RS-485の通信線に普通のACコードを使ってもいいですか？ A：いいえ。ノイズによる誤動作を防ぐため、必ず「シールド付きツイストペアケーブル」を使用してください。

Q：1台でリセットしたら他の3台もリセットされますか？ A：はい、通信設定が正しく行われていれば、どの端末でリセット操作を行っても全台が連動して復旧します。

Q：センサーが常に検知状態（ドアが開きっぱなし等）でもリセットできますか？ A：一時的な音停止は可能ですが、入力が継続している場合、チャンネル表示灯は赤点灯のままとなります。入力をOFFにするにはチャンネルスイッチを2秒長押しして個別OFFにする必要があります。

Q：未使用のチャンネルが勝手に発報してしまいます。 A：DIPスイッチ1を「B接点」に設定している場合、未使用チャンネルをショート（短絡）させないと断線とみなされ報知動作が続きます。

Q：代表出力と個別出力の違いは何ですか？ A：代表出力はいずれか1つでも入力があった際に出力されます。個別出力は1〜5chの各入力と1対1で連動して出力されます。

Q：フラッシュの明るさを変えたいです。 A：本体内部のDIPスイッチ8をONにした状態で、表面の音量スイッチを押すと「高・中・OFF」を切り替えられます。

Q：AC100VとDC12V、両方の電源を繋いでおけば停電対策になりますか？ A：いいえ、絶対に同時入力しないでください。故障の原因となります。停電対策が必要な場合は無停電電源装置（UPS）を介してAC100Vを供給してください。
