TAKEX（竹中エンジニアリング）表示盤 1チャンネル AC100V/DC12V両用屋内用

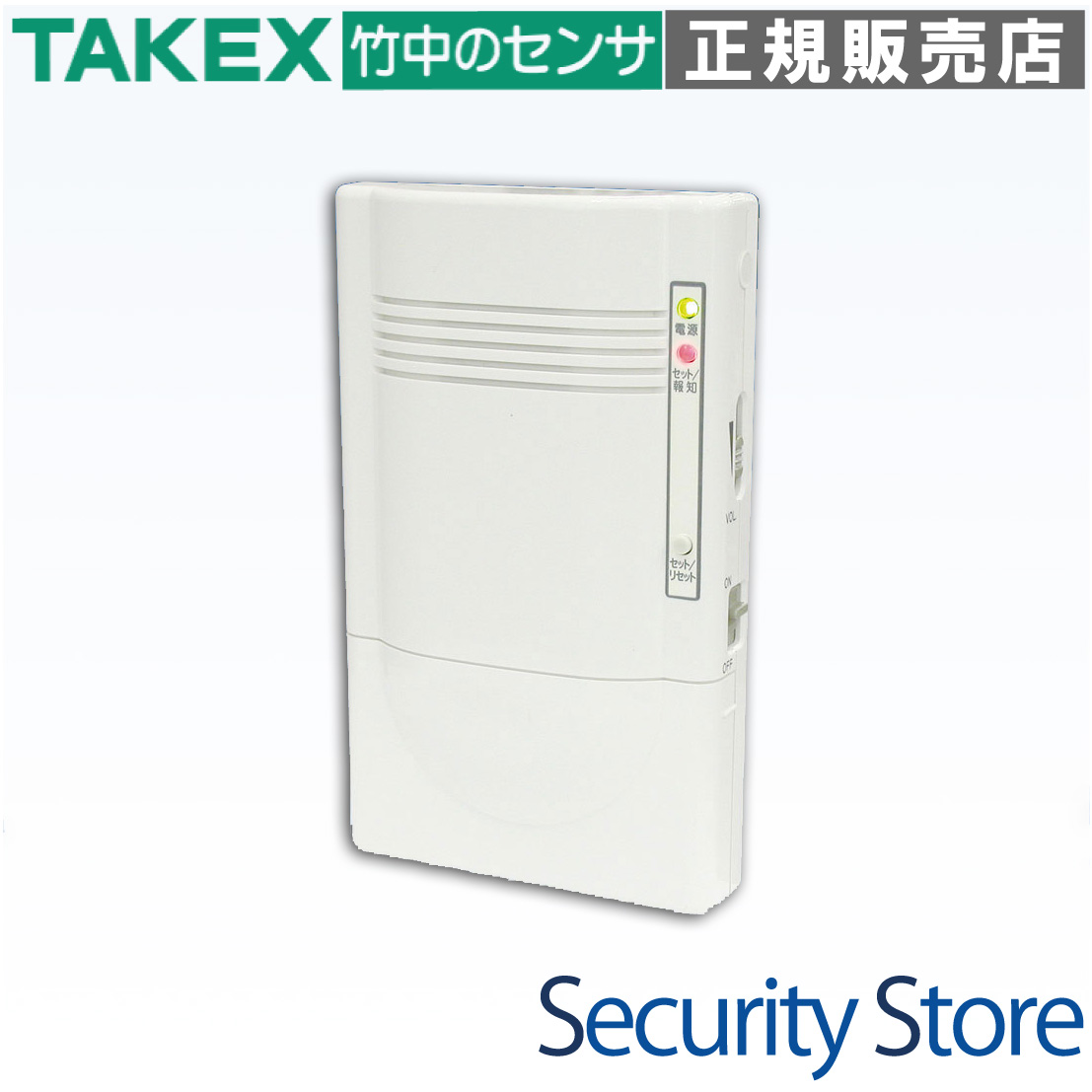

CHN-1 チャンネル表示盤（1ch用）

センサーや接点入力信号を「チャイム音」と「LED表示」で確実にお知らせする、プロ仕様の1chチャンネル表示盤です。

セキュリティセンサーや設備監視機器からの信号を受け、視覚と聴覚の両面で報知を行います。AC100VおよびDC12Vのハイブリッド電源に対応し、最大4台までの連動通信機能を備えているため、小規模な店舗から大規模なオフィス・工場まで柔軟にシステム構築が可能です。

型番：	CHN-1
報知方式：	LED点滅＋チャイム/メロディー（8種）
増設機能：	最大4台まで同期連動が可能
電源供給：	AC100VまたはDC10〜15V

資料ダウンロード

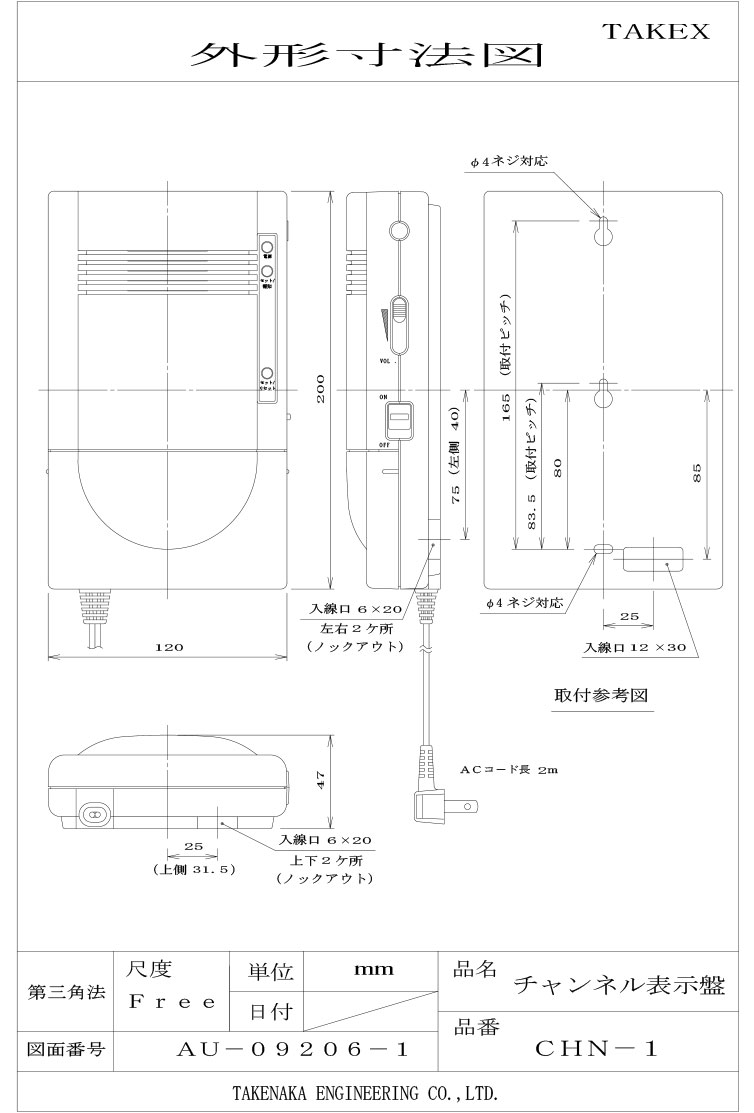

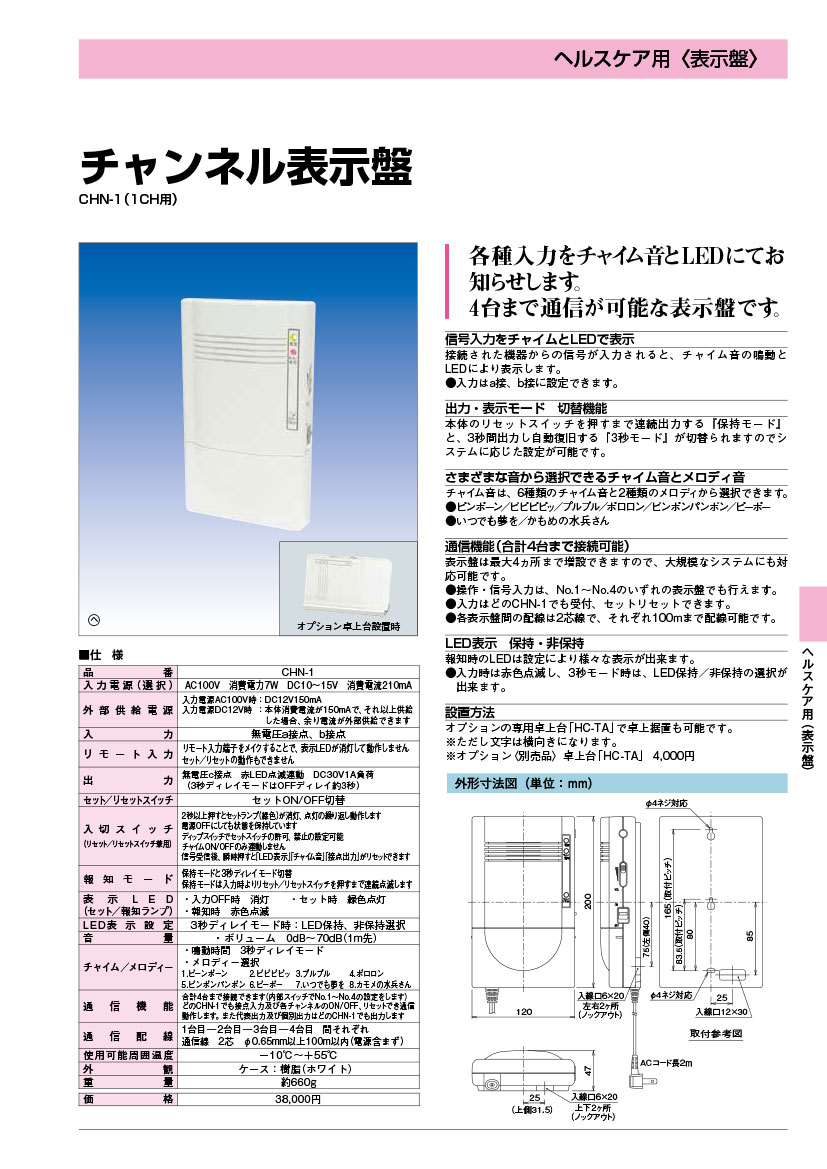

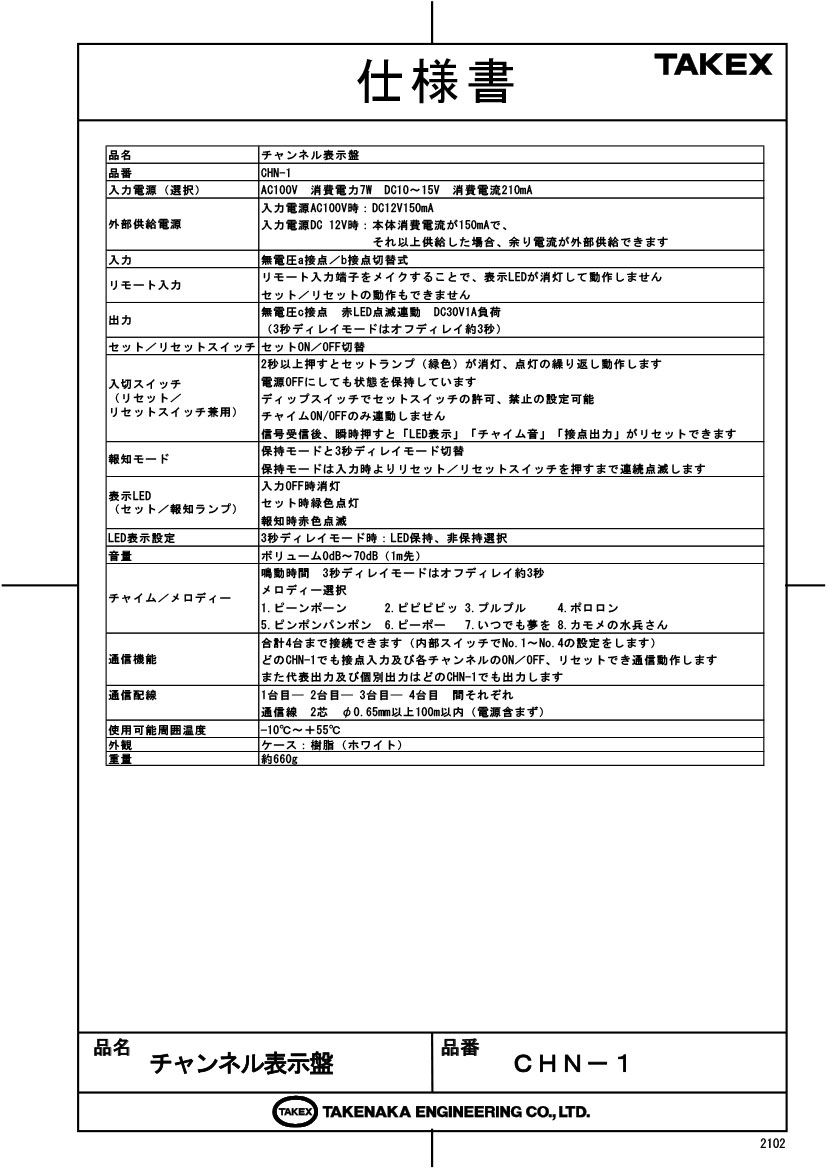

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

店舗の来客通知（チャイム報知）
非常用押しボタンの受信表示
工場の設備異常・ライン停止の報知
勝手口や通用口の出入り監視
複数フロアでのステータス共有

導入前に確認したいポイント

屋内専用モデル（非防水）です
接続するセンサーの出力形式（A/B接点）
AC100VかDC12Vどちらで給電するか
複数台連動時の総配線距離（100m以内）
設置場所に合わせたチャイム音の選定

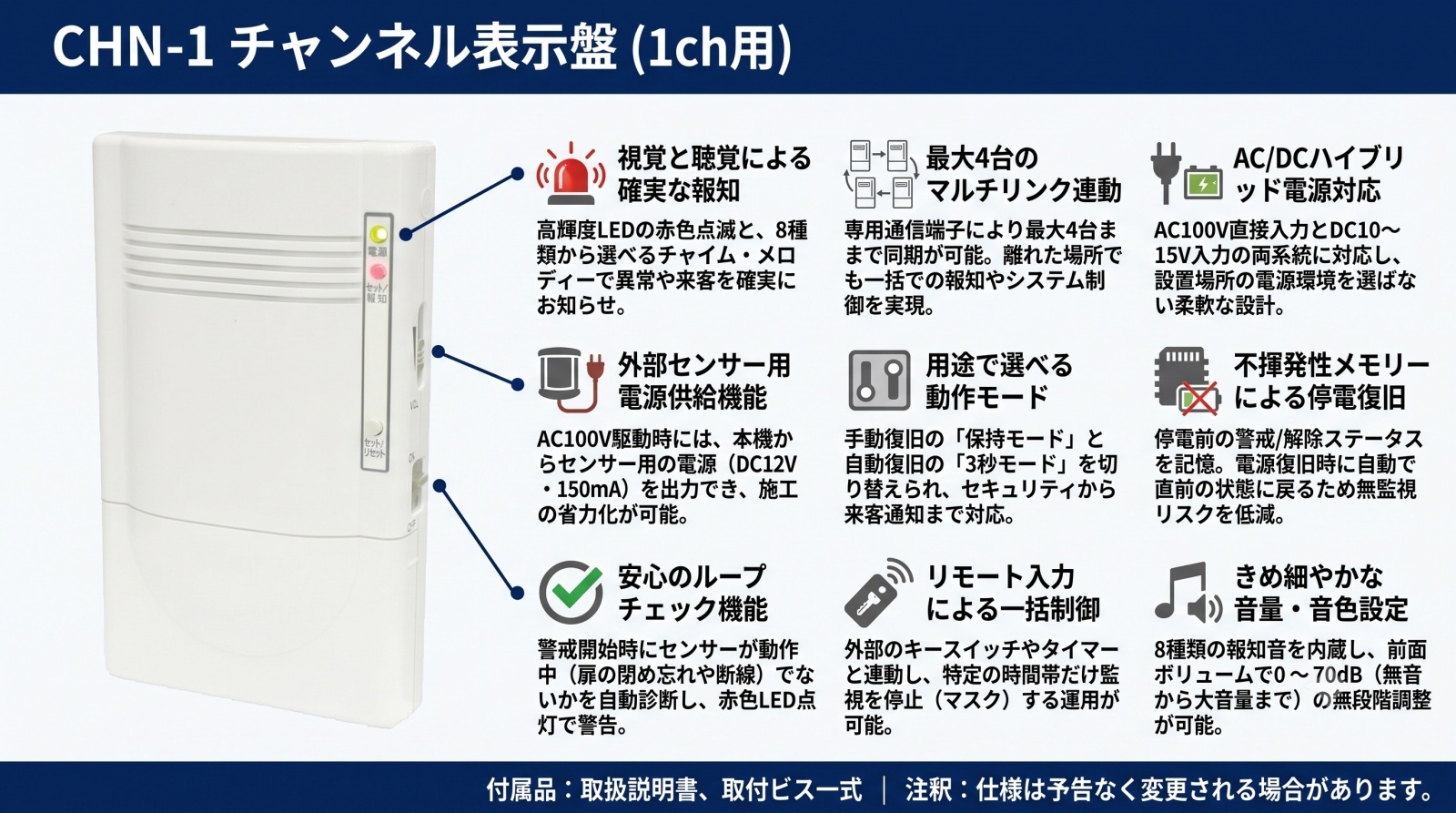

特長

信号入力をチャイムとLEDで明確に表示

センサーや各種機器からの無電圧接点入力を受け取ると、フロントパネルの高輝度LEDが赤色に点滅し、同時に内蔵スピーカーから設定した音声が鳴動します。視覚と聴覚の双方で確実に異常や検知を知らせるため、見落としや聞き漏らしを防ぎます。

最大4台までのマルチリンク連動通信機能

専用の通信端子（L1/L2）を使用することで、最大4台までのCHN-1を相互に接続可能です。このシステム内では、どの表示盤に信号が入っても全台が連動して報知を行い、またどの端末からでもシステム全体のセット/リセットが可能です。管理室と複数の現場など、離れた場所での情報共有に最適です。

AC/DCハイブリッド電源と外部電源供給

AC100Vの直接入力とDC10〜15V入力の両系統に対応しています。さらに、AC100Vで駆動させる場合は、本機から外部センサー駆動用のDC12V（最大150mA）を供給可能です。別途電源装置を用意する手間を省き、施工を簡略化できます。

用途に合わせた「保持・3秒」動作モード切替

報知動作は、手動リセットするまで継続する「保持モード」と、約3秒間で自動復旧する「3秒モード」を選択できます。セキュリティ用途なら「保持」、来客通知なら「3秒」といった、現場の運用ルールに基づいた柔軟な設定が可能です。

8種類の豊富なチャイム・メロディーから選択

「ピンポーン」「ピーポー」などのチャイム音から、「いつでも夢を」といったメロディーまで合計8種類を内蔵。ロータリースイッチで簡単に切り替えられるため、周囲の環境音に紛れない最適な音色を選択できます。音量は前面のボリュームで0〜70dBまで無段階調整が可能です。

不揮発性メモリーによる停電復旧対応

システムのON/OFF状態は内部の不揮発性メモリーに保存されます。万が一の停電時でも、電源復旧後には停電直前のステータス（警戒中か解除中か）を自動的に再現するため、無監視状態になるリスクを最小限に抑えます。

自己診断を支えるループチェック機能

システムを監視状態にする際、センサー入力端子がすでに発報状態（断線や扉の開放など）になっていないかをチェックします。異常がある場合はLEDが赤色に点灯して警告するため、施工ミスやセンサーの閉め忘れをその場で確認できる安心設計です。

リモート入力によるシステム一括制御

リモート入力端子を使用することで、外部のキースイッチやタイマーから強制的に監視の停止（マスク）を行うことが可能です。「夜間のみ監視を有効にする」といったスケジュール運用も、外部機器との組み合わせで容易に実現できます。

    選定時に評価したい強み
    高い汎用性： 無電圧接点ならA接点・B接点どちらも切替可能で、あらゆるセンサーと接続できます。
施工の柔軟性： AC100V電源コードが付属しているほか、露出配線用のノックアウト穴も全方位に完備。
安定した通信： 2芯線のみで4台までのデジタル連動を実現する、独自の通信プロトコルを搭載。
メンテナンス性： 設定用スイッチがフロントカバー内に集約されており、設置後のパラメーター変更も容易。



動作ステータス・LED表示一覧

LEDの状態	システムのステータス	内容・意味
消灯	システム停止中	監視を行っていない状態、またはリモート入力によるマスク状態。
緑色点灯	スタンバイ（セット）	正常に監視を行っている状態。入力待ちです。
赤色点滅	報知中（アラーム）	センサー入力を検知。チャイム鳴動および接点出力中。
赤色点灯	警告（ループチェック）	セット時にセンサー入力がすでに動作状態（異常）である場合の警告。

内部設定・ディップスイッチ仕様

SW番号	機能	OFF (出荷時)	ON
SW 1	入力接点極性	A接点 (N.O.)	B接点 (N.C.)
SW 2	本体スイッチ操作	許可 (有効)	禁止 (無効)
SW 3	報知モード	保持モード	3秒ディレイモード
SW 4	LED表示設定	保持 (3秒モード時)	非保持 (3秒モード時)

製品仕様

項目	詳細内容
品名	チャンネル表示盤
品番	CHN-1
入力電源（選択）	AC100V (50/60Hz) 消費電力7W または DC10〜15V 消費電流210mA
外部供給電源	AC100V動作時：DC12V 150mA出力可 DC12V動作時：本体消費分超過の余剰電流を供給可
センサー入力	無電圧a接点／b接点切替式
リモート入力	無電圧a接点入力（メイク時：動作停止・LED消灯・操作拒否）
出力	無電圧c接点（COM/NO/NC）赤LED点滅連動 DC30V 1A負荷
セット／リセットスイッチ	2秒以上長押しでシステムON/OFF切替、報知中瞬時押しでリセット
報知モード	保持モード（手動復旧）／3秒ディレイモード（自動復旧）切替
LED表示	消灯（OFF）／緑点灯（待機）／赤点滅（報知）／赤点灯（異常警告）
音量調整	0dB〜70dB（前方1m地点にて無段階調整）
チャイム・メロディー	8種類（ピンポーン、ピピピピッ、プルプル、ポロロン、ピンポンパンポン、ピーポー、いつでも夢を、カモメの水兵さん）
通信機能	最大4台連動（ロータリースイッチによるアドレス設定1〜4）
通信配線	2芯線 φ0.65mm以上、総延長100m以内
使用周囲温度	-10℃〜＋55℃
外観・材質	ABS樹脂（ホワイト）
外形寸法	W 120 × H 200 × D 47 mm
重量	約660g

FAQ

AC100VとDC12Vを両方接続しても大丈夫ですか？絶対に避けてください。故障や火災の原因となります。どちらか一方の電源のみを使用してください。

4台連動させる場合、設定で注意することはありますか？内部のロータリースイッチで「アドレス（1〜4）」を重複しないように設定してください。重複や欠番があると正しく連動しません。

B接点のセンサーを接続する際の設定は？内部ディップスイッチのSW1をONにしてください。また、通信連動時にセンサーを接続しない本体のS-S端子は必ず短絡（ショート）させてください。

屋外に設置できますか？本製品は屋内専用です。防水構造ではありませんので、雨や湿気のない環境でご使用ください。

報知音を完全に消すことはできますか？前面のボリューム調節で0dB（無音）にすることが可能です。その場合、LEDの点滅のみで報知を行います。

センサーへの電源供給は可能ですか？ AC100Vで本機を駆動している場合、DC12V 150mAまでの電源を外部へ出力可能です。

配線距離はどれくらいまで伸ばせますか？通信用配線（L1/L2）は、2芯 0.65mm2以上の線を使用して、合計100m以内としてください。

停電したら設定は消えてしまいますか？いいえ。システムのON/OFF状態や各種設定は不揮発性メモリーに保持されるため、再通電時に元の状態で復旧します。

リモート入力とはどのような機能ですか？外部スイッチ等でリモート端子をショートさせている間、表示灯を消灯させ入力を受け付けない「マスク状態」にする機能です。

LEDが赤色に点灯しっぱなしになりました。故障ですか？故障ではなく「ループチェック警告」です。セット時にセンサーが動作中（検知状態）であるか、B接点設定で未接続（断線状態）の場合に点灯します。
