CHN-20(F) チャンネル表示盤 TAKEX 竹中エンジニアリング [CHN-20(F)]

CHN-20(F) チャンネル表示盤 TAKEX 竹中エンジニアリング [CHN-20(F)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） チャンネル表示盤 20系統入力 RS-485連動 屋内用

CHN-20(F) チャンネル表示盤

CHN-20(F)は、最大20系統のセンサー信号を集約し、多彩なメロディーとフラッシュ光で報知する高機能表示盤です。

病院、介護施設、工場、商業施設など、多地点の監視状態を一目で把握したい現場に最適です。RS-485通信により最大4台までの連動が可能で、どの階、どの部屋からでも報知の確認とリセット操作が行える柔軟なシステム構築を実現します。

  • 型番： CHN-20(F)
  • 入力系統： 20チャンネル（無電圧a接点/b接点切替）
  • 報知方式： LED表示、内蔵報知音（10種類）、上部フラッシュライト
  • 連動台数： 最大4台（RS-485通信、総延長500m）
  • 電源： AC100V または DC12V（2ウェイ対応）

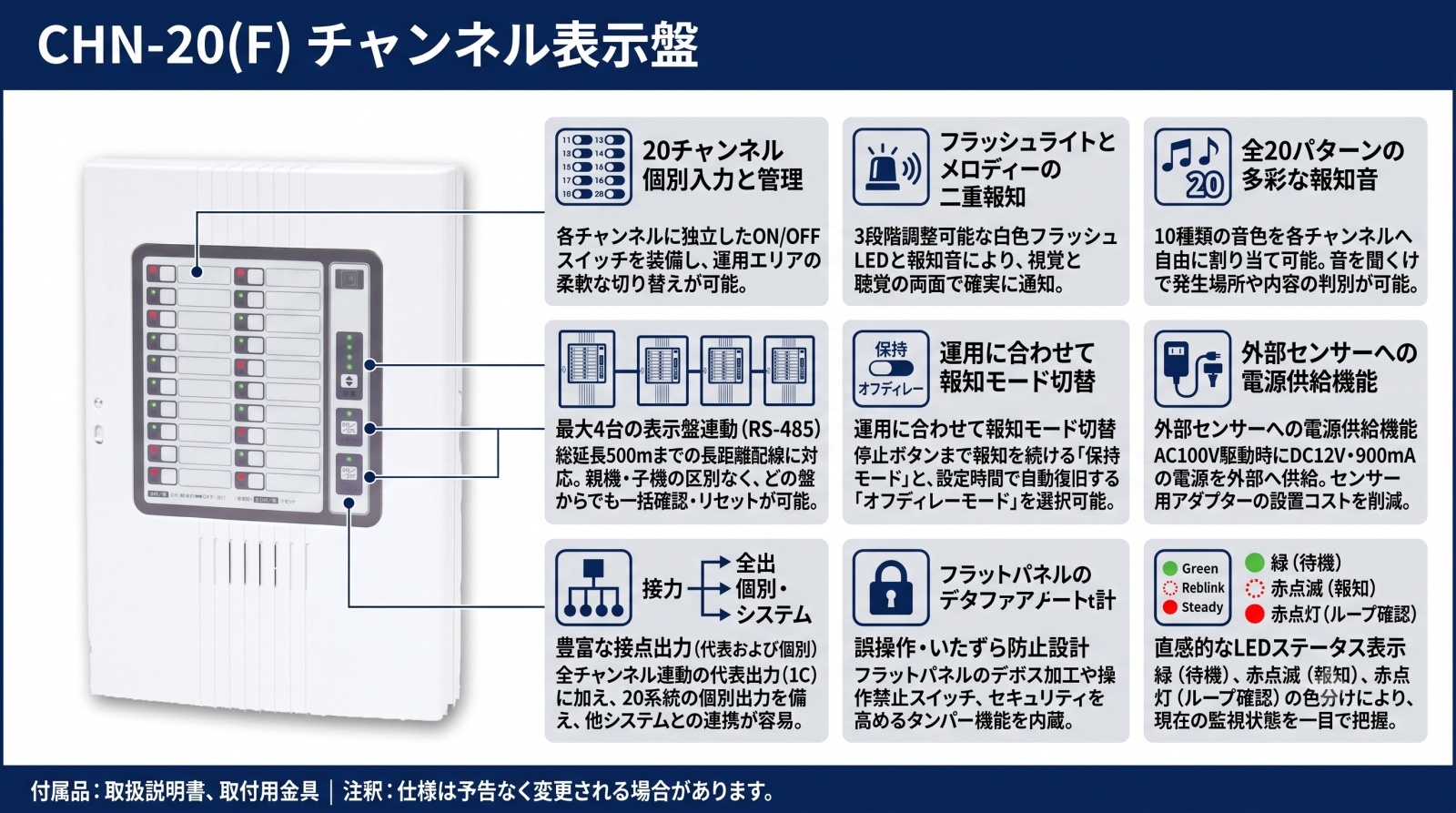

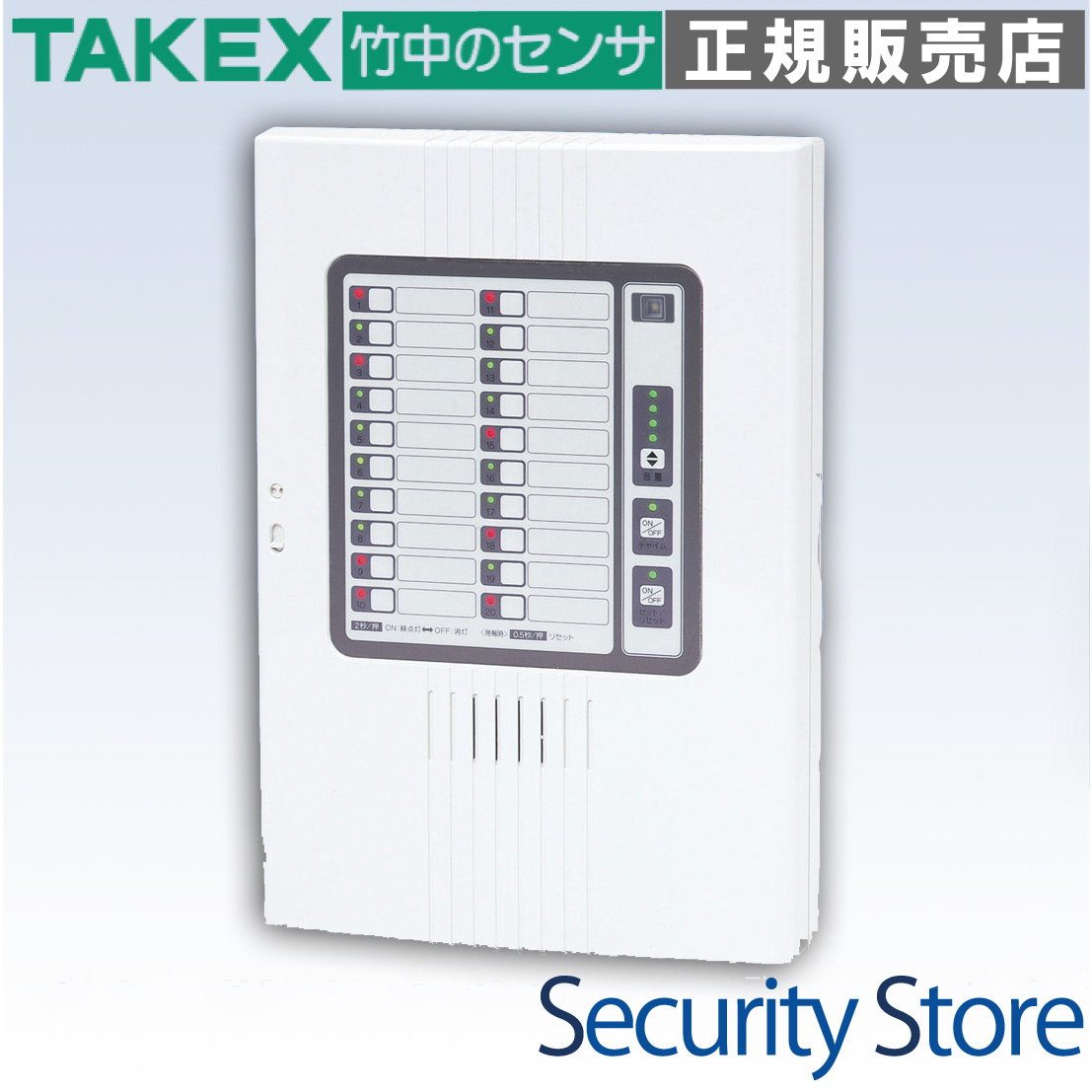

CHN-20(F) チャンネル表示盤 製品画像

資料ダウンロード

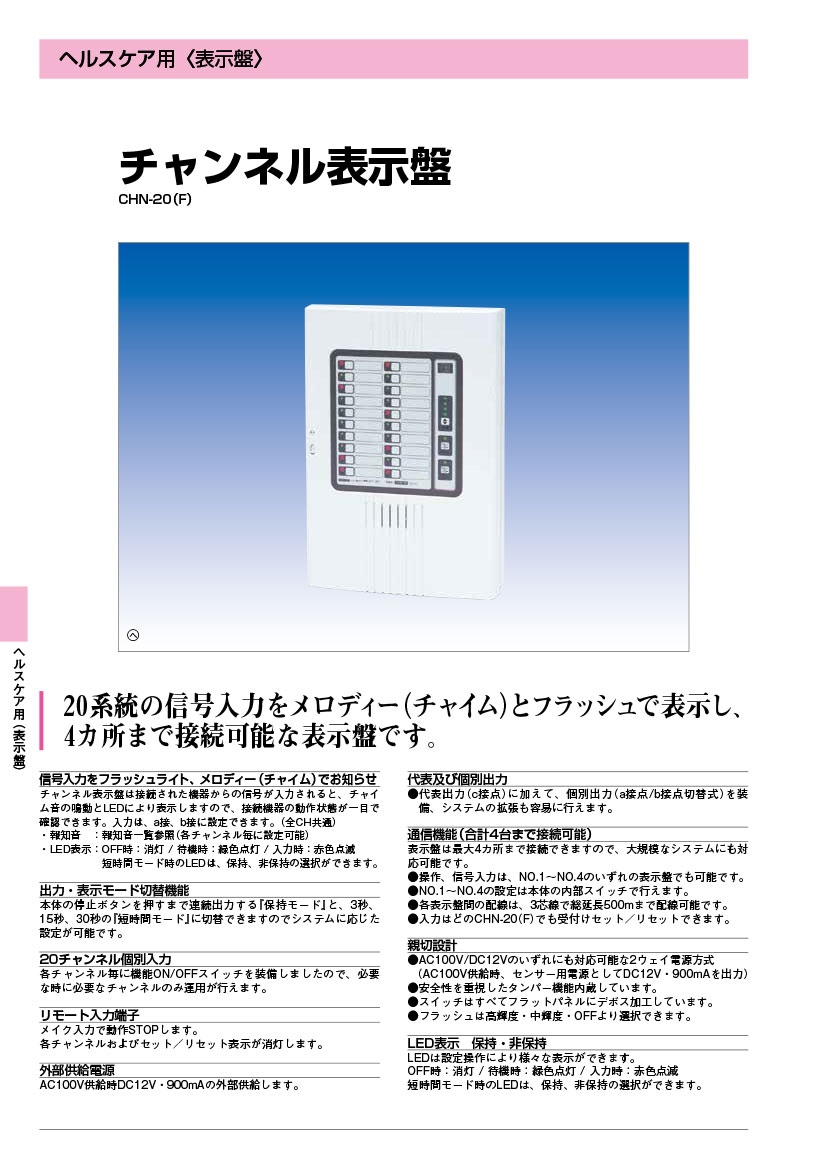

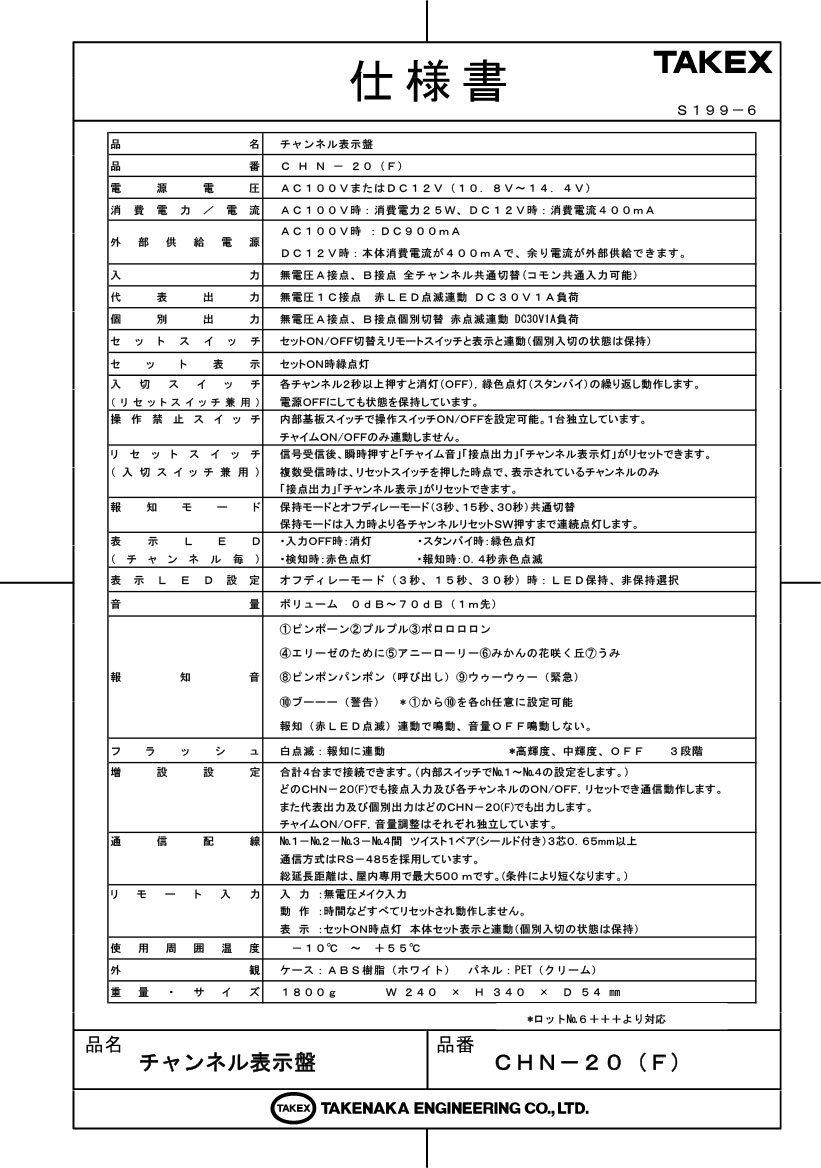

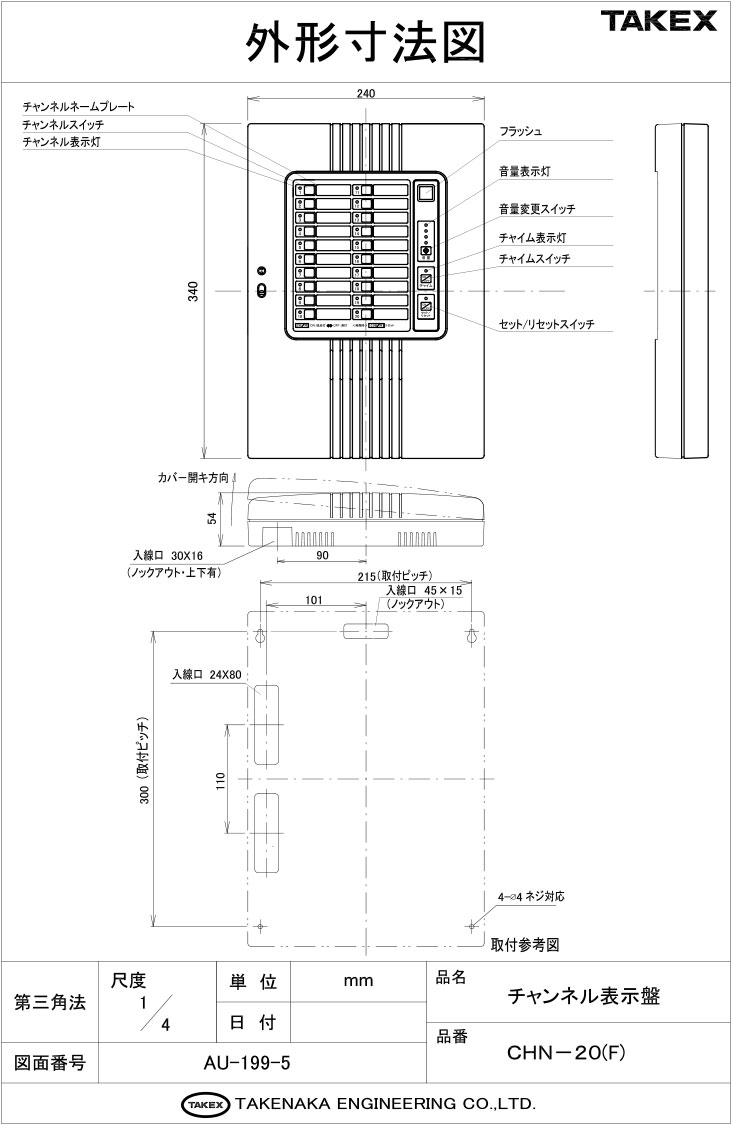

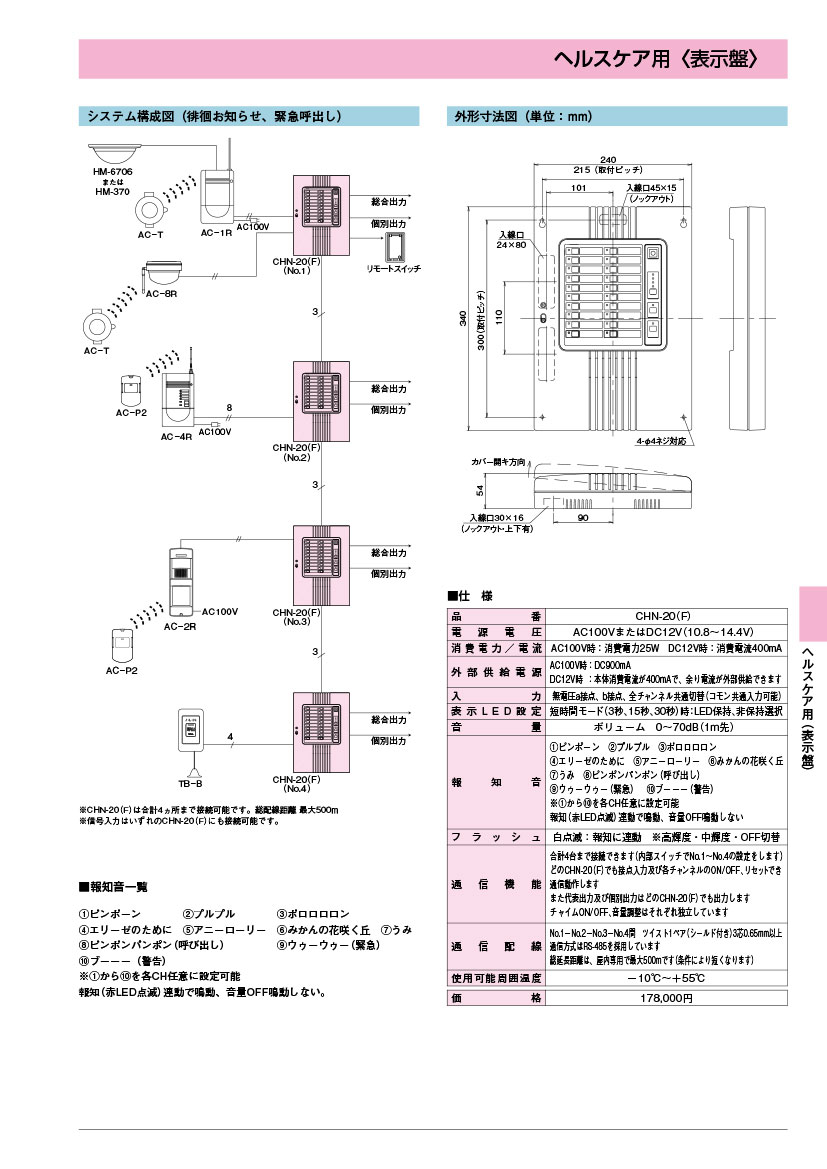

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）
【互換性に関するご注意】
本製品（Lot 6***以降）は、旧型のCHN-20、および初期型CHN-20(F)（Lot 4***・5***）とは通信互換性がありません。複数台連動システムを構築する場合は、本仕様の機材で統一してください。

この製品が向いている用途

  • 病院・福祉施設のナースコール補助報知
  • 工場の製造ラインの異常・呼び出し監視
  • 商業ビル・駐車場の防犯センサー一括管理
  • 複数フロアにまたがる警備状況の共有

導入前に確認したいポイント

  • 設置場所は屋内か（防水非対応）
  • 既存のセンサー接点方式（a接点/b接点）
  • 複数台連動時の配線距離（最大500m）
  • AC100V電源の確保が可能か

特長

20チャンネル個別入力による緻密な監視

最大20系統の無電圧接点入力を個別で受け付けることが可能です。各チャンネルには独立したON/OFFスイッチを装備しており、夜間のみ運用するエリアや一時的に休止させたいエリアなどを柔軟に管理できます。入力は全チャンネル共通でa接点/b接点の切り替えが可能です。

フラッシュライトとメロディーによる確実な報知

信号入力時には本体上部のフラッシュLEDが白色に点灯し、同時に内蔵スピーカーからチャイムやメロディーが鳴動します。視覚と聴覚の両面で報知を行うため、騒がしい現場や離れた場所でも異常を見逃しません。フラッシュ輝度は「高・中・OFF」の3段階に調整可能です。

全20種類から選べる多彩な報知音

10種類の音色（20パターン）を内蔵しており、各チャンネルごとに独立して音色を割り当てることができます。「1〜5chはチャイム」「9chは緊急警報音」といった設定により、音を聞くだけでどのエリア、どのような事態が発生したかを直感的に判別できます。

最大4台の表示盤連動（RS-485通信）

RS-485通信プロトコルの採用により、最大4台までのCHN-20(F)を連動させることが可能です。総延長500mまでの長距離配線に対応し、親機・子機の概念なく、どの盤からでも信号の受付、確認、リセット操作が行えます。大規模施設や多階層ビルの管理に最適です。

運用に合わせた出力・表示モード切替

報知動作を停止ボタンを押すまで継続する「保持モード」と、設定時間（3秒、15秒、30秒）経過後に自動復旧する「オフディレーモード」を選択できます。また、オフディレー時でもLED表示だけを保持させる設定も可能で、現場の運用ルールに合わせた最適な設定が行えます。

柔軟な電源方式と外部機器への電源供給

AC100V直結またはDC12V駆動の2ウェイ電源方式を採用しています。さらに、AC100Vで駆動している場合は、センサー等の外部機器に対してDC12V・900mAの電源を供給する機能を備えており、別途電源アダプターを用意する手間とコストを削減できます。

代表出力および20チャンネル個別出力を装備

盤全体のいずれかの報知に連動する「代表出力（1C接点）」に加え、各チャンネルの動作に連動する「個別出力（20系統）」を標準装備しています。他の警報盤への信号転送、大型回転灯の駆動、自動通報装置との連携など、システムの拡張性が非常に高い設計です。

いたずら防止と安全性を考慮した設計

スイッチ類はすべてフラットパネルにデボス加工されており、耐久性と清掃性に優れています。また、操作禁止スイッチを内蔵しており、関係者以外の誤操作やいたずらを防止できます。本体にはタンパー機能も内蔵されており、セキュリティ面でも安心です。

選定時に評価したい強み

  • 視認性： 3段階調整可能なフラッシュ光で遠隔からの把握が容易。
  • 識別性： 10種類の音色を20chに自由割当。音で場所を特定。
  • 連動性： 最大4台・500m連動により、監視場所を選ばない。
  • 施工性： センサー用電源(900mA)出力内蔵で、周辺機器の配線を簡略化。

LED表示の状態と意味

LED表示状態 ステータス 内容・意味
消灯 リセット（OFF） 該当チャンネルの監視を停止している状態です。
緑色点灯 スタンバイ 入力待機中です。センサー検知時に即座に報知します。
赤色点滅 報知（アラーム） センサーが入力を検知し、音と共に出力を行っている状態です。
赤色点灯 ループ確認 リセット操作時に、まだセンサー入力が継続（復旧していない）状態です。

製品仕様

項目 内容
品名チャンネル表示盤
品番ＣＨＮ－２０（Ｆ）
電源電圧AC100V(50/60Hz) または DC12V（10.8V〜14.4V）
消費電力／電流AC100V時：消費電力25W ／ DC12V時：消費電流400mA
外部供給電源AC100V時：DC12V 900mA
DC12V時：本体消費電流(400mA)を除いた余剰電流を供給可能
入力無電圧A接点、B接点 全チャンネル共通切替（コモン共通入力可能）
代表出力無電圧1C接点 赤LED点滅連動 DC30V 1A負荷
個別出力無電圧A接点、B接点個別切替（内部ジャンパ） 赤点滅連動 DC30V 1A負荷
セット表示セットON時：緑点灯
操作禁止スイッチ内部基板スイッチで操作有効/無効を設定可能
報知モード保持モード ／ オフディレーモード（3秒、15秒、30秒）共通切替
表示LED設定オフディレーモード時：LED表示の「保持」「非保持」を選択可能
音量調整0dB〜70dB（前方1mにて）5段階可変
内蔵報知音10種類（ピンポーン、メロディ、警報音、警告音等）を各ch任意に設定可能
フラッシュライト白色LED点滅：高輝度、中輝度、OFF 3段階切替
増設連動設定最大4台（内部SWでNo.1〜No.4のアドレス設定）
通信配線RS-485方式、ツイストペア（シールド付）φ0.65mm×2P、総延長最大500ｍ
リモート入力無電圧メイク入力（入力中、動作リセット）
使用周囲温度－10℃ 〜 ＋55℃（屋内専用、結露なきこと）
外観材質ケース：ABS樹脂（ホワイト） ／ パネル：PETシート（クリーム）
重量・サイズ約1800g ／ W240 × H340 × D54 mm

FAQ

Q：旧型のCHN-20や古いCHN-20(F)と通信連動できますか？ A：いいえ、できません。本仕様（Lot 6***以降）は通信プロトコルが異なるため、連動させる場合はすべて新しいCHN-20(F)で統一していただく必要があります。
Q：表示盤の間に使用する配線は何が推奨されますか？ A：シールド付きのツイストペアケーブル（φ0.65mm×2P以上）をご使用ください。スター配線は不可で、必ず渡り配線（デイジーチェーン）で接続してください。
Q：センサー用の電源は表示盤から取れますか？ A：はい、AC100Vで駆動している場合に限り、DC12V・900mAまでの電源を外部供給端子から取り出すことができます。
Q：報知音を消して、フラッシュとLED表示だけにすることは可能ですか？ A：はい、音量ボリュームを最小（無音）に設定すれば、視覚的な報知のみで運用いただけます。
Q：b接点（常時閉）のセンサーを接続する場合の注意点は？ A：内部のDIPスイッチをb接点用に切り替えた上で、使用しない空きチャンネルの入力端子は必ずショート（短絡）させてください。未処理だと常時発報状態になります。
Q：特定のチャンネルだけ報知を止めたいのですが。 A：各チャンネルに専用の入切スイッチがあります。そのスイッチを2秒以上長押しして消灯状態にすれば、そのチャンネルのみ監視を一時停止できます。
Q：フラッシュライトが眩しすぎるのですが調整できますか？ A：はい、内部スイッチの設定により「高輝度」「中輝度」「OFF」の3段階から選択いただけます。
Q：リセットボタンを押しても赤いLEDが点灯したままになります。 A：それは「ループ確認状態」です。センサーからの信号がまだ継続している（ドアが開いたまま、等）ことを示しています。センサーの状態を確認し、復旧させてから再度リセットしてください。
Q：最大4台連動させた場合、どこで音が鳴りますか？ A：信号が入ったチャンネルについて、連動しているすべての表示盤で一斉に報知が行われます。どの盤のスイッチでも停止操作が可能です。
Q：屋外に設置しても大丈夫ですか？ A：いいえ、本製品は屋内専用です。防水機能はありませんので、雨や湿気の多い場所、結露する場所への設置は避けてください。
