CHT-4 チャンネル表示盤（4ｃｈ用） TAKEX 竹中エンジニアリング [CHT-4]

CHT-4 チャンネル表示盤（4ｃｈ用） TAKEX 竹中エンジニアリング [CHT-4]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） チャンネル表示盤 報知機器 屋内用

CHT-4 チャンネル表示盤（4ｃｈ用）

最大4系統の信号入力を、高輝度フラッシュライトと多彩な報知音で確実にお知らせする多機能表示盤です。 AC100VとDC12Vのハイブリッド電源に対応し、外部センサーへの電源供給も可能なため、小規模な警備・報知システムの拠点として最適です。

  • 型番： CHT-4
  • 製品名： チャンネル表示盤（4ｃｈ用）
  • カテゴリ： 表示盤 / 報知器
  • 入力仕様： 無電圧A接点 × 4チャンネル
  • 電源： AC100V または DC12V
  • 主な機能： フラッシュ、メロディー、出力保持、電源供給能力

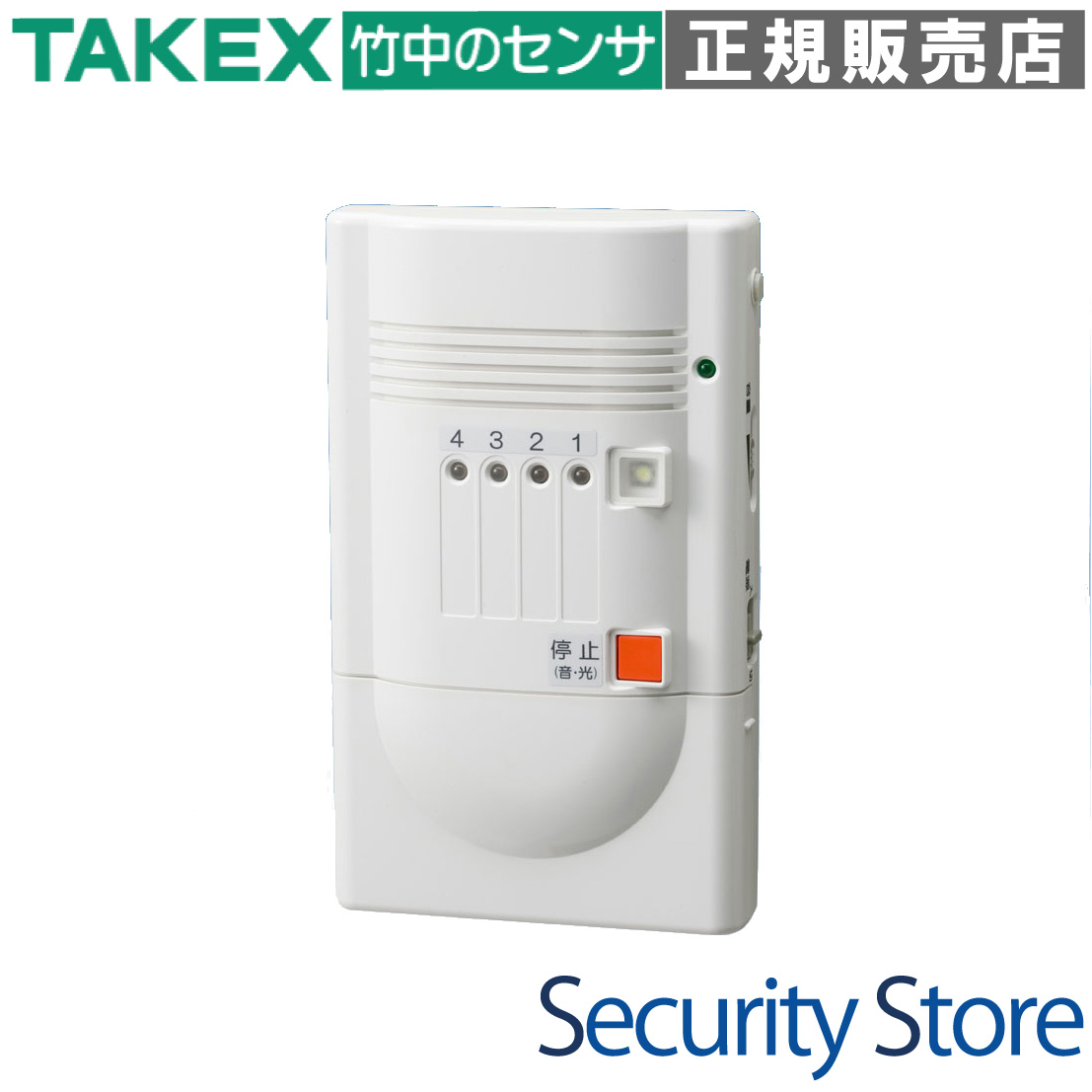

CHT-4 チャンネル表示盤の製品画像

資料ダウンロード

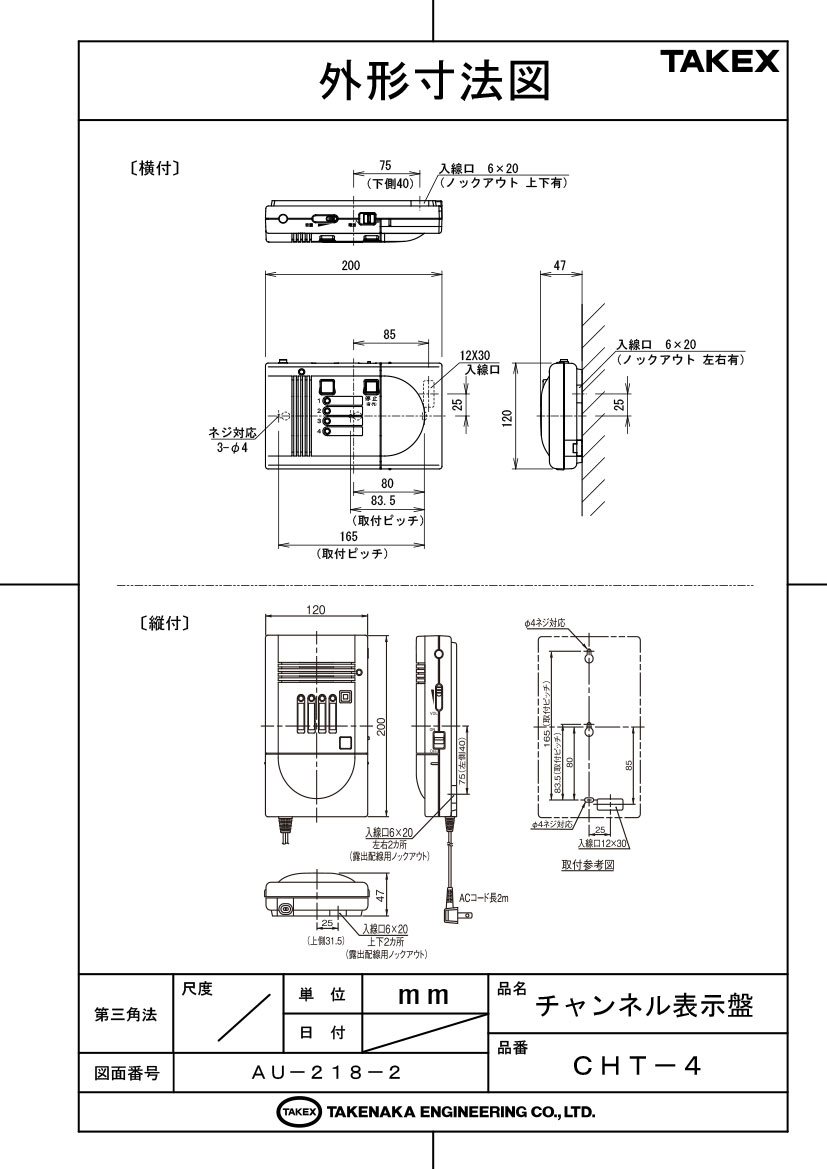

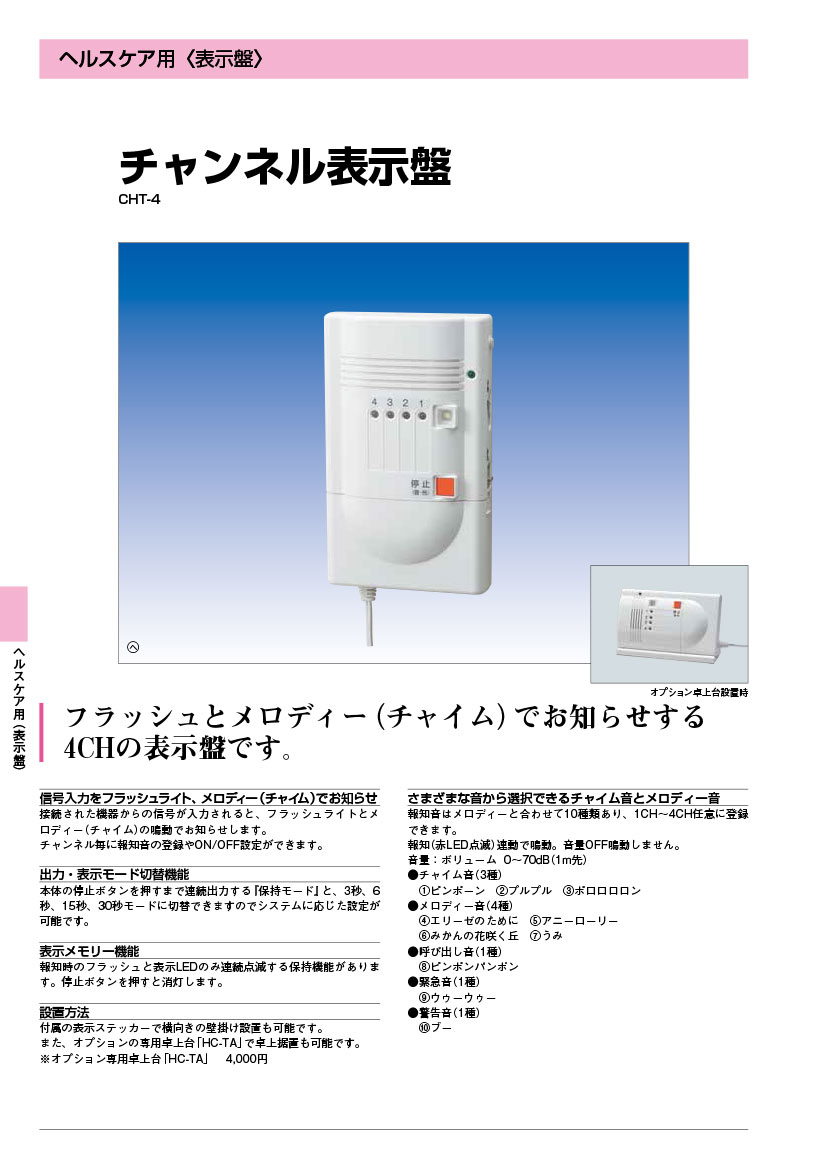

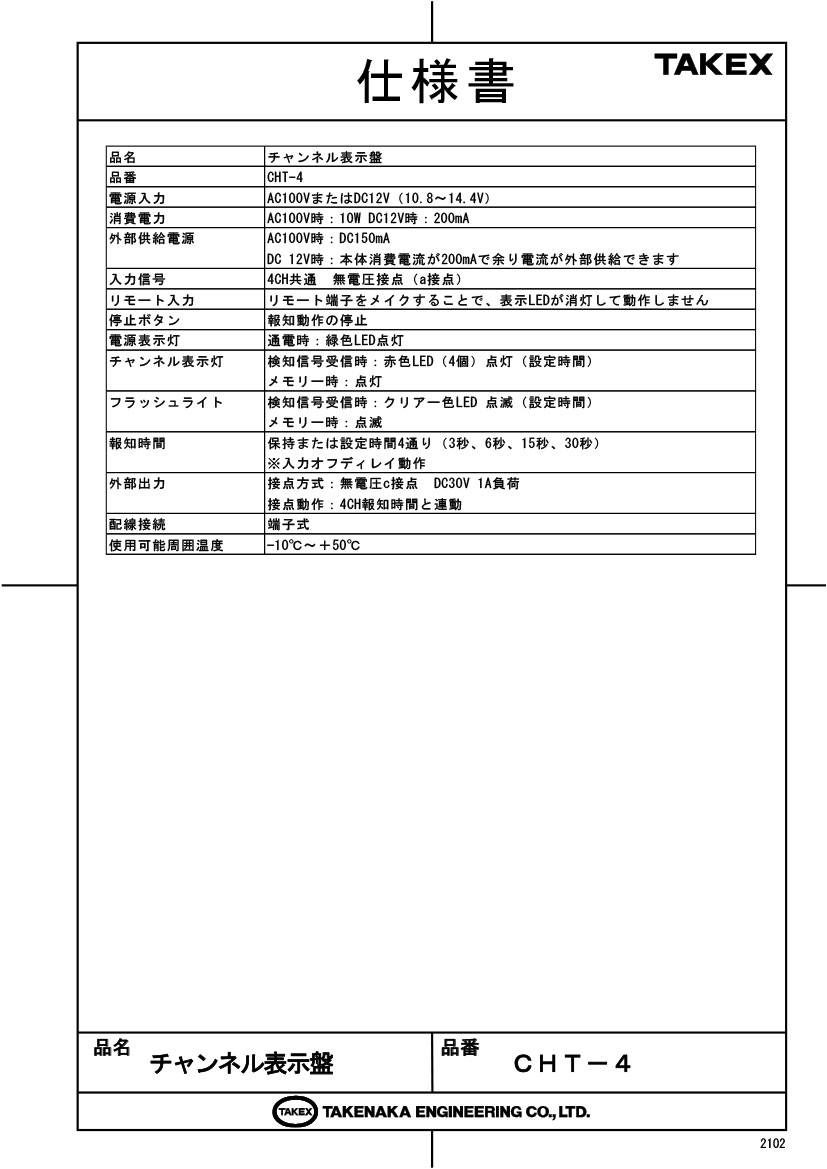

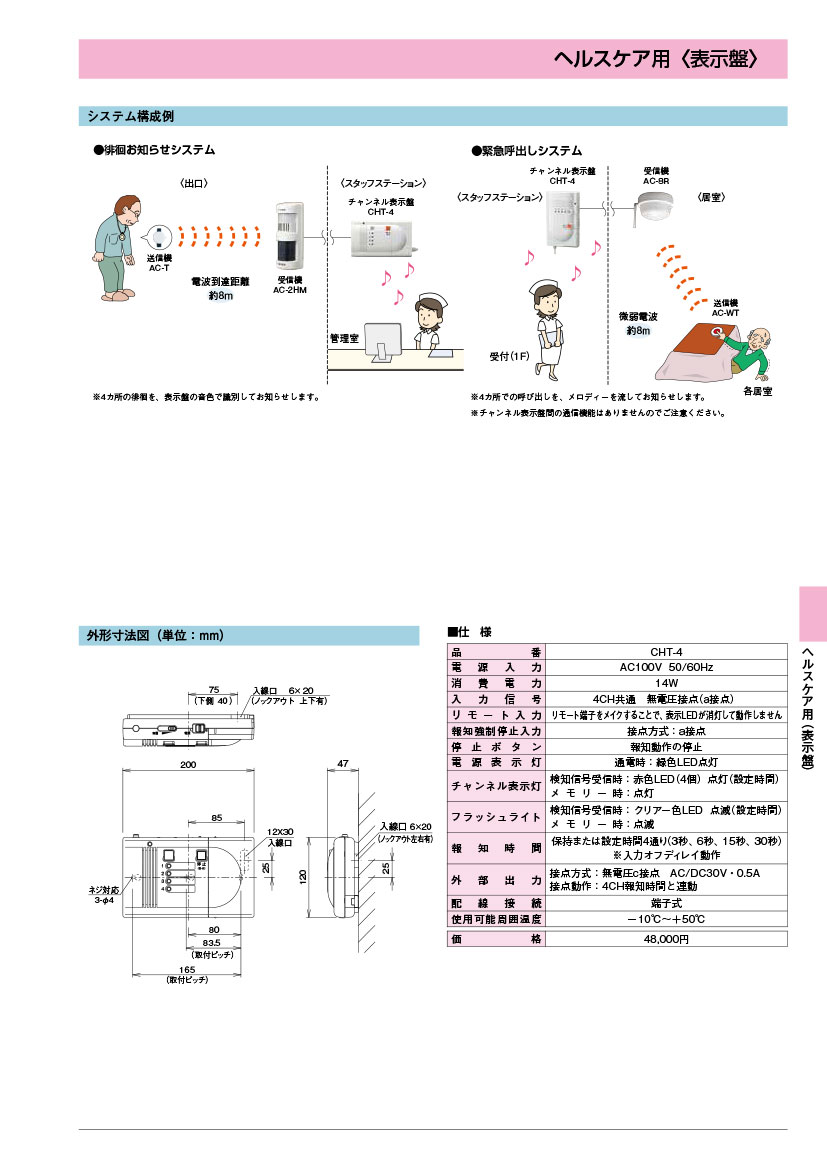

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの受付・来客報知
  • 工場ラインの異常・工程呼び出し
  • 勝手口や倉庫の侵入監視
  • 簡易的なナースコールや緊急呼び出し

導入前に確認したいポイント

  • 本機は屋内専用です（防水性なし）
  • 入力は無電圧A接点（メイク接点）です
  • 共通コモン（マイナス共通）は不可です
  • AC100VとDC12Vの同時入力は厳禁です

特長

信号入力をフラッシュと音で強力報知

接続された最大4つのセンサーや押しボタンからの信号をキャッチし、高輝度なフラッシュライトと選べる10種類の報知音で即座にお知らせします。音だけ、または光だけの運用も可能で、周囲の環境に合わせた報知形態を選択できます。

AC100V/DC12V対応のハイブリッド電源

家庭用コンセント（AC100V）だけでなく、DC12V電源での駆動にも対応しています。設置現場の電源環境に合わせて柔軟に施工できるため、新設・既設問わず導入が容易です。

外部センサーへのDC12V電源供給能力

AC100Vで駆動する場合、内部回路を通じて接続された外部センサー等へDC12V（最大150mA）を供給できます。別途電源装置を用意する必要がなく、システムをシンプルに構築できます。

10種類の豊富な報知音をチャンネルごとに設定

チャイム音3種、メロディー音4種、呼び出し音1種、緊急音1種、警告音1種の計10種類を搭載。1ch〜4chそれぞれに異なる音色をマッピングできるため、音を聞くだけで「どこで何が起きたか」を判別可能です。

発報履歴を逃さない表示メモリー機能

センサーの検知が一瞬であっても、管理者が確認するまでLEDとフラッシュを点滅させ続ける「保持モード」を搭載。不在時の発報履歴を確実に視覚化し、確認漏れを防ぎます。

選べる報知時間と柔軟な出力モード

報知時間は3秒、6秒、15秒、30秒、または保持（連続）から選択可能です。内部のDIPスイッチにより、システムの運用要件に合わせた最適な報知長さを設定できます。

各チャンネルの個別有効/無効設定

工事中や清掃時など、特定のチャンネルだけを一時的に鳴動させたくない場合に便利な「ON/OFFマスキング機能」を搭載。配線を外す手間なく、本体操作だけで個別設定が可能です。

外部連動を可能にする代表c接点出力

いずれかのチャンネルが報知している間、外部へ信号を出力する無電圧1c接点を装備。外部の大型回転灯、サイレン、ネットワークカメラの録画トリガーなどと高度に連動させることができます。

不揮発メモリーによる確実な設定保持

設定した報知音やチャンネルのON/OFF状態は、内部の不揮発メモリーに保存されます。停電や電源遮断が発生しても、復旧後に再設定を行う必要はなく、即座に運用を再開できます。

選定時に評価したい強み

  • 多機能な統合ハブ： 電源供給、接点監視、報知、外部出力を1台で完結。
  • 優れた判別性： 4色のLEDと10音色のマッピングにより、発報場所を瞬時に特定。
  • 確実な証拠性： 表示保持モードにより、瞬間的な発報も事後確認が可能。
  • 容易な施工性： 壁掛け・卓上（オプション）両対応で、露出配線用のノックアウトも完備。

LED表示パターン

表示状態 LEDの挙動 意味・状態
スタンバイ 緑色 常時点灯 正常に動作しており、入力を待ち受けている状態。
報知中 赤色 点滅 現在入力があるか、保持モードで履歴を表示している状態。
チャンネルOFF 完全消灯 そのチャンネルが設定により無効化されている状態。
設定モード 橙色 点滅 / 交互点滅 報知音の登録や、ON/OFF設定の変更を行っている状態。

内部設定（DIPスイッチ仕様）

SW番号 機能 OFF（下） ON（上）
SW1 モード切替 短時間モード（SW2/3連動） 連続モード（停止ボタンまで継続）
SW2/3 報知時間設定 OFF/OFF=3秒, ON/OFF=6秒, OFF/ON=15秒, ON/ON=30秒
SW4 LED保持設定 非保持（報知時間で消灯） 保持（停止ボタンまでLED点滅継続）

製品仕様

項目 内容
電源入力 AC100V (50/60Hz) または DC12V (10.8〜14.4V)
消費電力 / 電流 AC100V時：10W / DC12V時：200mA
外部供給電源 AC100V接続時：DC12V・150mA (最大)
DC12V接続時：供給元電源の余剰分を供給可能
センサー入力 無電圧A接点（メイク接点） × 4チャンネル（独立入力・共通コモン不可）
入力リモート 無電圧A接点入力。短絡（メイク）により全チャンネルの動作を停止
報知動作 フラッシュライト（白色LED点滅）および 報知音（スピーカー鳴動）
音量調整 0〜70dB（機器前方1mにて無段階調整可能）
報知時間 3秒、6秒、15秒、30秒、または保持
外部出力 無電圧1c接点（NO/NC切替可） DC30V・1A（抵抗負荷）
報知時間に連動して動作
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外形寸法 W120 × H200 × D47 mm
質量 約500g
設置場所 屋内壁掛け（縦・横対応）または 卓上（オプションHC-TA使用）

FAQ

Q：AC100Vで使う際、電源コードは付属していますか？ A：はい、長さ約2mのACコードが標準で付属しています。
Q：音を鳴らさず、光（フラッシュ）だけで報知することはできますか？ A：はい、側面の音量ボリュームを最小（0dB）に絞ることで、光と接点出力のみの報知が可能です。
Q：センサー用の電源をCHT-4から取ることは可能ですか？ A：はい、AC100Vで駆動している場合に限り、DC12V（最大150mA）まで供給可能です。
Q：不在時に誰かが来たかを確認する方法はありますか？ A：DIPスイッチのSW4を「保持」に設定してください。報知時間が終わっても、停止ボタンを押すまでLEDとフラッシュが点滅し続け、履歴を知らせます。
Q：報知音はどのような種類がありますか？ A：チャイム（3種）、メロディー（エリーゼのために等4種）、呼び出し音、緊急音、警告音の計10種類から選択できます。
Q：特定のチャンネルだけ一時的に音が鳴らないようにできますか？ A：はい、設定モードからチャンネルごとにON/OFFの切り替えが可能です。OFFにしたチャンネルはLEDも消灯します。
Q：屋外に設置しても大丈夫ですか？ A：いいえ、本機は屋内専用仕様です。防水性はありませんので、雨や結露の恐れがある場所には設置しないでください。
Q：外部の大きな回転灯を回したいのですが、直接接続できますか？ A：外部出力接点の容量は「DC30V 1A」までです。これを超える負荷（AC100Vの回転灯など）を接続する場合は、別途パワーリレーを介して接続してください。
Q：4チャンネル同時に信号が入った場合はどうなりますか？ A：全チャンネルのLEDが点滅し、あらかじめ登録されている音が鳴ります。停止ボタンを押せば全ての報知が一括で停止します。
Q：停電したとき、設定した音などの情報は消えてしまいますか？ A：いいえ、不揮発性メモリーを採用しているため、電源が切れても設定内容は保持されます。
