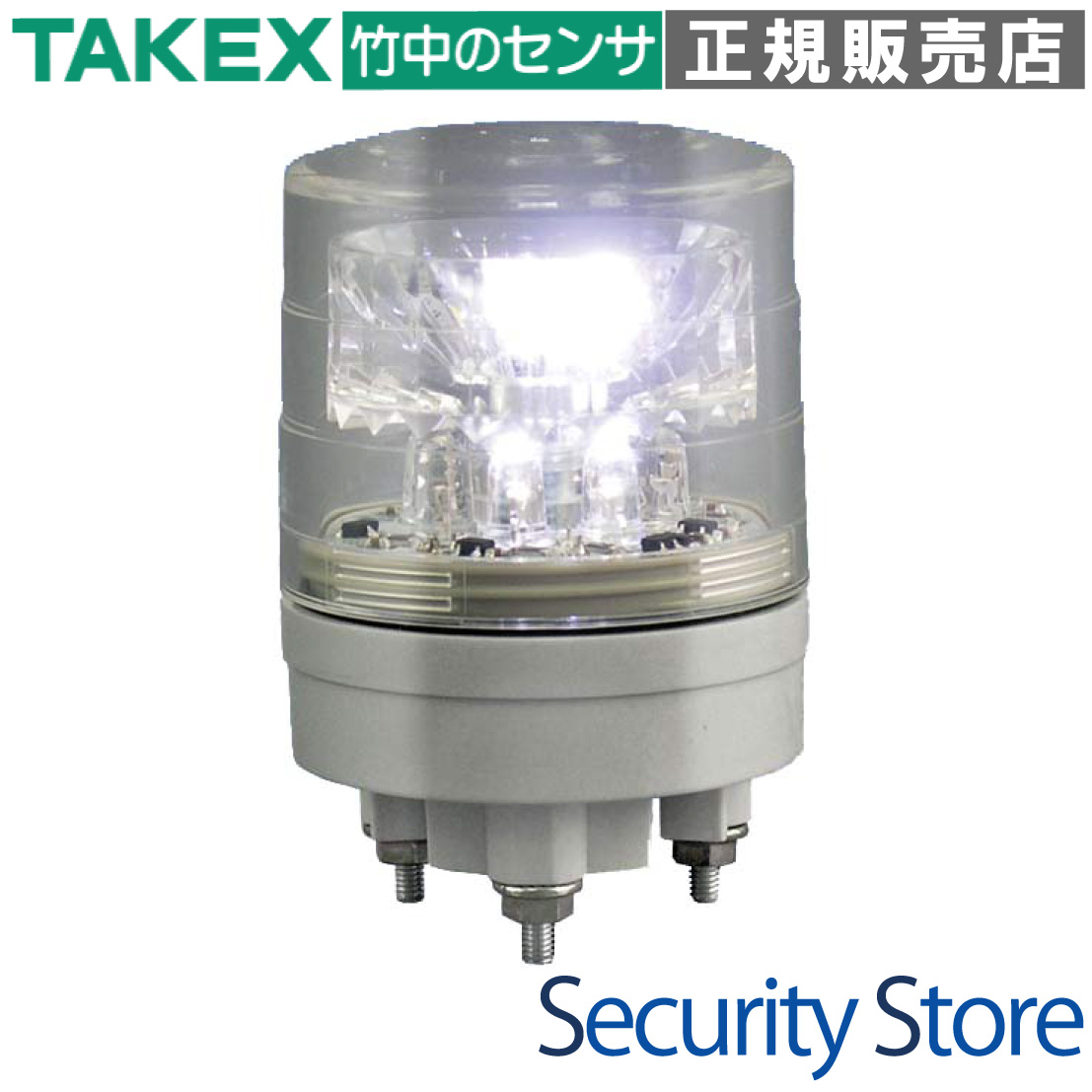

薄型LED回転灯 クリア AC/DC12〜24V [VL04S-024AW]

薄型LED回転灯 クリア AC/DC12〜24V [VL04S-024AW]

販売価格: 会員のみ販売

商品詳細

LED回転灯 薄型スリム設計 AC/DC12〜24V 高耐震仕様 屋内・軒下対応

VL04S-024AW 薄型LED回転灯 クリア AC/DC12〜24V

「ニコミニ・スリム」の愛称で親しまれる、省スペース設置に特化した超小型LED回転灯です。わずかな隙間にもフィットする薄型設計ながら、高輝度LEDを8個搭載し、抜群の視認性を確保。駆動部にモーターを使用しない電子制御式のため、静音かつ長寿命な警告灯として、工場、物流倉庫、セキュリティシステムなど幅広い現場で活躍します。

  • 型番： VL04S-024AW
  • 製品名： 薄型LED回転灯（クリア/白グローブ）
  • 光源： 高輝度LED 8個（回転/点滅制御可）
  • 主な用途： 装置の異常通知、セキュリティ警告、工場内のフォークリフト接近警告
  • 電源電圧： AC/DC 12〜24V 共用
  • 保護等級： IP23 (正方向取付時)

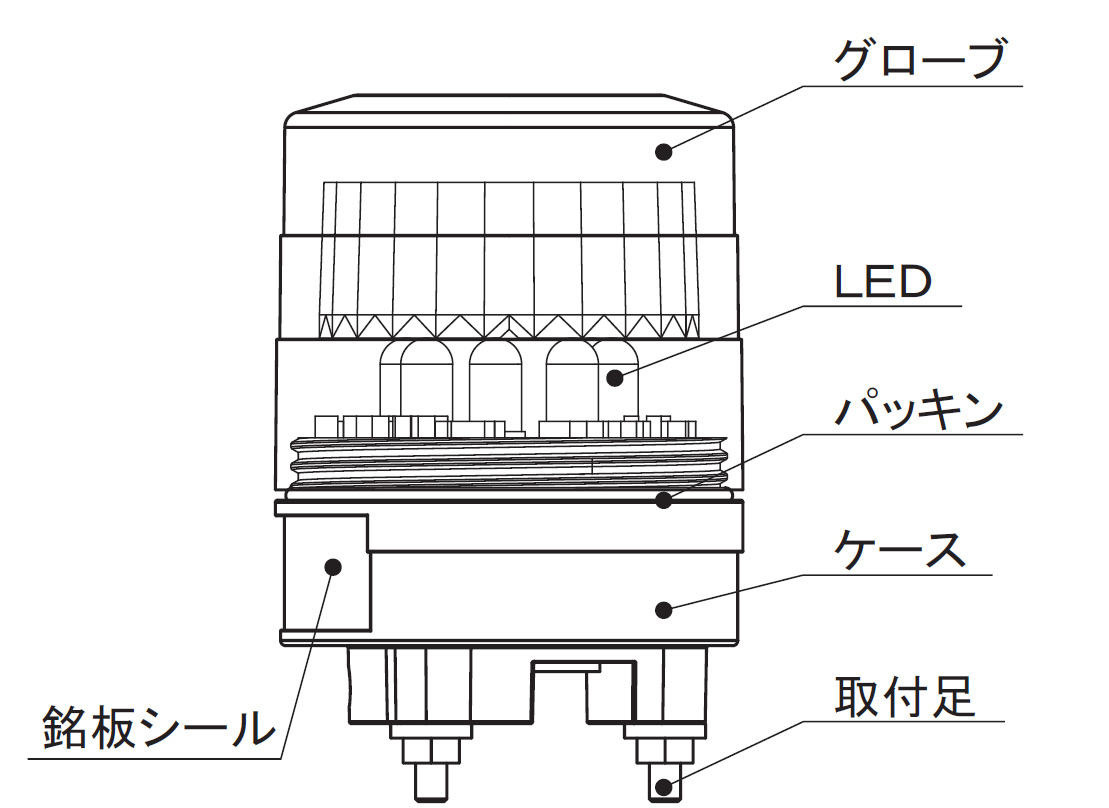

VL04S-024AW 薄型LED回転灯

資料ダウンロード

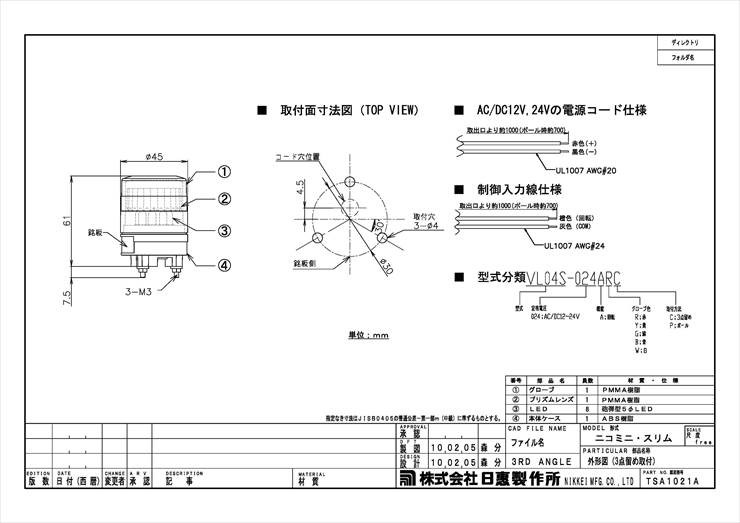

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 限られたスペースへの取付（薄型設計）
  • 産業用工作機械の稼働状態・異常通知
  • 物流倉庫や駐車場等の警報システム
  • フォークリフトや搬送車両の接近警告

導入前に確認したいポイント

  • 取付方向（水平・逆向きは屋内限定）
  • AC100Vで使用する場合は別途変圧が必要
  • 外部制御（回転/点滅）の有無
  • 取付方法（3点留めまたはポール取付）

特長

設置場所を選ばないスリム・省スペース設計

「ニコミニ・スリム」の名の通り、非常に薄型かつコンパクトな設計を実現。従来の回転灯では干渉してしまうような狭い通路や、装置の隙間、制御盤の上部など、あらゆる場面に適合しやすくなっています。

高輝度LED 8個による圧倒的な視認性

円周上に配置された8個の超高輝度LEDが、電子制御によって流れるように点灯。従来の電球式回転灯に引けを取らない強力な光を放ち、360度全方位からの視認性を確保しています。

モーターレス構造による長寿命・メンテナンスフリー

光の回転を電子的な点灯タイミングの制御で再現しているため、摩耗する駆動パーツ（モーター）がありません。これにより、故障リスクを大幅に低減し、長期間メンテナンスフリーで使用可能です。

AC/DC 12〜24Vのワイド電圧対応

電源はDC12VからDC24V、さらにはAC12VからAC24Vまで幅広く対応。車載バッテリーから工場の制御電源まで、電源環境を選ばずスムーズに導入いただけます。

過酷な環境に耐える高耐震性能

3点留め取付時には45m/s2 (4.5G)の振動に耐えうる設計となっており、建設機械や工作機械など、激しい振動が発生する部位への設置も安心して行えます。

多彩な警告パターンと外部制御

標準的な「回転」動作だけでなく、外部配線の組み合わせ（NPNオープンコレクタ対応）により、特定のタイミングのみ動作させることが可能です。PLC等との連携も容易です。

選定時に評価したい強み

  • 薄型： 業界トップクラスのスリムさで施工の自由度が高い。
  • 省電力： わずか0.8W(60mA)の消費電流でシステムへの負担を最小化。
  • 高耐久： モーターレスかつ耐振動設計で、物理的な故障を極限まで低減。
  • 汎用性： AC/DC共用かつ極性に関わらず接続可能なダイオード内蔵。

施工・設置ガイド

設置の際は、製品の防水性能（IP23）を維持するため、取付方向に注意してください。屋外設置の場合は必ず「正方向（グローブを上向き）」に設置してください。

設置条件 適合性 備考
正方向取付（上向き） ◎ 屋内・屋外可 標準的な取付方法。防水性が最も高い状態です。
逆方向取付（下向き） ○ 屋内のみ 浸水の恐れがあるため、屋外設置は不可。
横方向取付（水平） ○ 屋内のみ 浸水の恐れがあるため、屋外設置は不可。

製品仕様

項目 内容
品名 薄型LED回転灯
品番 VL04S-024AW
電源電圧 AC/DC 12〜24V (共用)
使用電圧範囲 10.8V 〜 26.4V
消費電力 / 電流 0.8W / 70mA
光源 高輝度LED × 8個
閃光数 300回/分
外部入力 制御可 (橙線と灰線の短絡により回転)
使用可能周囲温度 -10℃ 〜 +50℃ (結露なきこと)
保護特性 IP23 (正方向取付時)
耐振動性能 3点留め：45m/s2 (4.5G) / ポール取付：20m/s2 (2G)
設置場所 屋内 (正方向取付時は屋外軒下可)
質量 約140g (本体のみ)
材質 ボディ：ABS樹脂 / グローブ：アクリル樹脂
グローブ色 白 (クリア)

FAQ

Q：屋外で使用することは可能ですか？ A：はい、可能です。ただし防水性能(IP23)を確保するため、必ずグローブが上を向く「正方向」で取り付けてください。逆向きや横向きの屋外設置は故障の原因となります。
Q：DC12VとDC24Vのどちらでも使えますか？ A：はい、AC/DC 12V〜24V共用ですので、どちらの電圧でもそのままお使いいただけます。
Q：モーター音はしますか？ A：本製品はモーターレス構造ですので、駆動音はほぼ無音です。静かな事務所やクリーンルーム内での使用にも適しています。
Q：LEDの寿命はどのくらいですか？ A：LEDは高耐久設計となっており、電球に比べて非常に長寿命です。またモーターがないため、物理的な摩耗による寿命も劇的に改善されています。
Q：取付穴のピッチを教えてください。 A：3点留め取付の場合、ピッチ円直径(PCD)30mmの円周上に、均等に3か所の取付穴が必要です。
Q：PLC（シーケンサ）で制御できますか？ A：はい、NPNオープンコレクタ出力で直接駆動可能です。橙線(制御線)と灰線(共通線)を接続・切断することで動作を制御できます。
Q：ヒューズは必要ですか？ A：安全のため、電源線に1A程度のヒューズを挿入することを推奨しております。
Q：グローブが汚れた場合、アルコールで拭いてもいいですか？ A：いいえ、シンナーやアルコール、ベンジン等は使用しないでください。樹脂がひび割れる（ケミカルクラック）原因となります。水を含ませた柔らかい布で拭いてください。
Q：AC100Vの家庭用コンセントで使えますか？ A：そのままでは使用できません。別途ACアダプター等の電源装置を使用して、DC12V〜24Vに変換する必要があります。
Q：点灯パターンを「点滅」に変えられますか？ A：外部制御線の接続方法により、標準の回転動作だけでなく点滅動作も選択可能です（※配線仕様によります）。
