日恵製作所 LED回転灯省スペース AC/DC12-24V イエロー

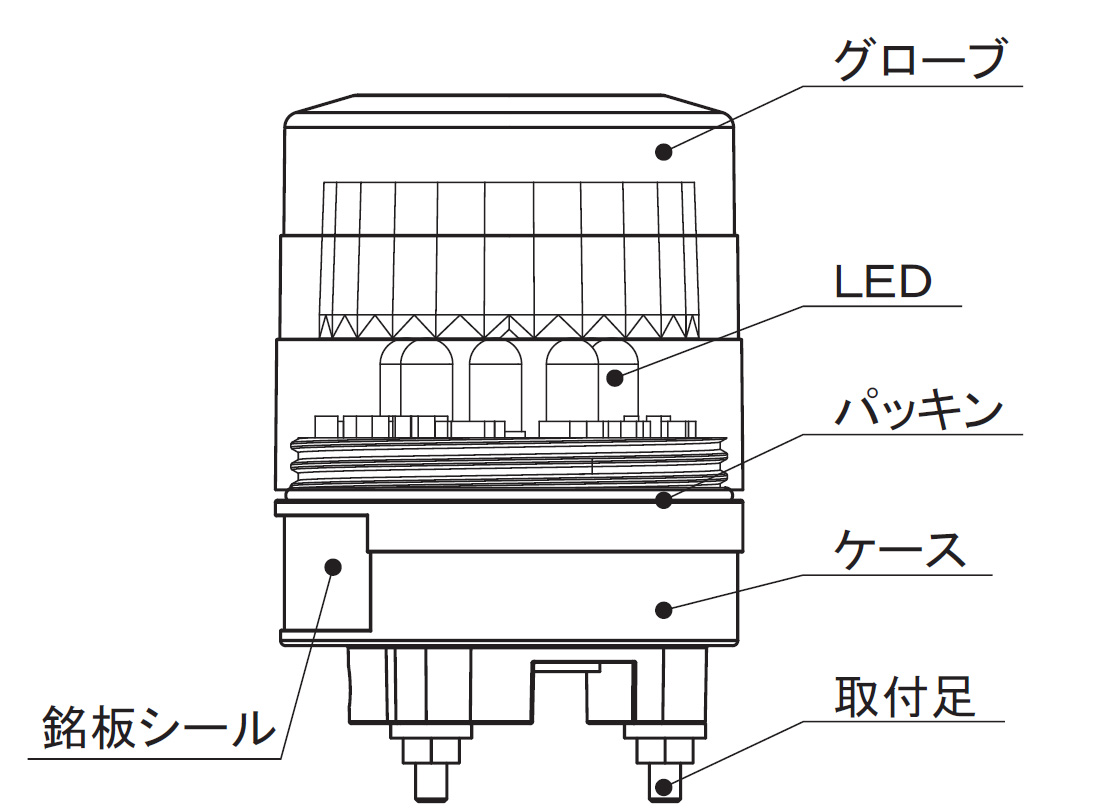

VL04S-024AY 薄型LED回転灯イエロー AC/DC12〜24V

VL04S-024AYは、限られたスペースにも設置可能な「ニコミニ・スリム」シリーズの薄型LED回転灯です。モーターレス構造により静音性と長寿命を実現し、高輝度LED8個による強力な視認性を提供します。

型番： VL04S-024AY
製品名： 薄型LED回転灯ニコミニ・スリム（イエロー）
方式 / カテゴリ： モーターレスLED回転灯
主な用途： 装置の異常通知、小型機械の動作監視、商業施設の案内表示
設置場所 / 対応環境： 屋内（正方向取付時はIP23対応）
電源 / 通信 / 仕様上の核： AC/DC12V〜24V共用、NPNオープンコレクタ制御対応

資料ダウンロード

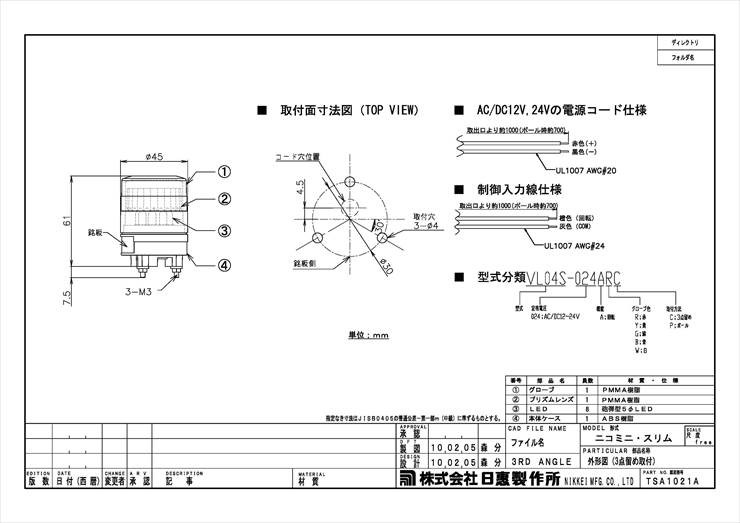

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

小型工作機械の運転状態表示
制御盤や分電盤の異常アラート
自動搬送車（AGV）の接近警告
店舗・アミューズメント施設の演出

導入前に確認したいポイント

設置方向（逆方向・横方向は屋内限定）
電源電圧がDC10.8V〜26.4Vの範囲内か
制御方式（橙線と灰線の短絡による回転動作）
取付面の強度とPCD30mmの穴あけ可否

特長

省スペースを実現する「ニコミニ・スリム」設計

ニコミニ・スリムの名称が示す通り、極めてコンパクトな薄型設計を採用しています。装置の隙間や狭い壁面など、従来の回転灯では干渉してしまうような場所でも、スマートに設置することが可能です。

超高輝度LED 8個による圧倒的な視認性

円周上に配置された8個の超高輝度LEDが、360度全方位に対して強力に発光します。電子制御による点灯タイミングの最適化により、電球式のような滑らかな回転動作を再現しつつ、LED特有の鋭い光で周囲に異常を知らせます。

メンテナンス負荷を軽減するモーターレス構造

駆動部に消耗品であるモーターを使用しない「モーターレス構造」を採用しています（または極小静音駆動）。摩擦による故障リスクを大幅に排除しており、長期間にわたって安定した動作を維持するため、保守メンテナンスの頻度を低減できます。

AC/DC 12V〜24Vのワイド電圧対応

電源はAC/DC 12Vから24Vまでを共用できるワイドレンジ設計です。DC24V仕様の産業機器から、12V仕様のバッテリー駆動システムまで、現場の電源環境を選ばず柔軟に導入いただけます。

外部制御入力による多様な運用が可能

電源線（赤・黒）とは別に、制御線（橙）と共通線（灰）を装備しています。これらを短絡させることで動作を開始するため、PLC（NPNオープンコレクタ）やセンサーの接点信号を用いた「必要な時だけ回転させる」運用が容易です。

過酷な現場に耐える耐振動性能

3点留め取付時には45m/s2 (4.5G)の優れた耐振動性能を発揮します。建設機械や工場内の振動が発生しやすい機械付近でも、部品の脱落や故障の心配が少なく、安定した運用が可能です。

    選定時に評価したい強み
    長寿命設計： LED光源とモーターレス化により、交換コストを大幅削減。
省電力： 最大消費電力0.8W(60mA)と極めて低消費。
多色展開： 用途に合わせて赤・黄・青・緑・白から選択可能（本製品はイエロー）。
即時動作： スイッチONからの立ち上がりが速く、緊急時の視認性に優れる。



施工・設置ガイド

本製品の性能を最大限に発揮し、浸水トラブルを防ぐために、以下のガイドに従って施工してください。

確認項目	施工・運用の考え方
取付方向と防水	屋外で使用する場合は必ず「正方向（上向き）」で設置してください。逆方向・横方向は屋内専用となります。
配線保護	過電流による焼損防止のため、電源線には1Aのヒューズ挿入を推奨します。
清掃・メンテ	グローブは水を含ませた柔らかい布で拭いてください。シンナーやベンジンはひび割れの原因となります。
ノイズ対策	信号線は高電圧・大電流ラインから100mm以上離して配線してください。

配線・端子仕様

リード線色	名称	内容
赤 (+)	電源正極	AC/DC 12〜24Vのプラス側に接続
黒 (-)	電源負極	マイナス側に接続
橙 (回転)	制御入力	灰(COM)と短絡することで回転動作を開始
灰 (COM)	共通線	制御入力のコモン。NPNオープンコレクタ対応

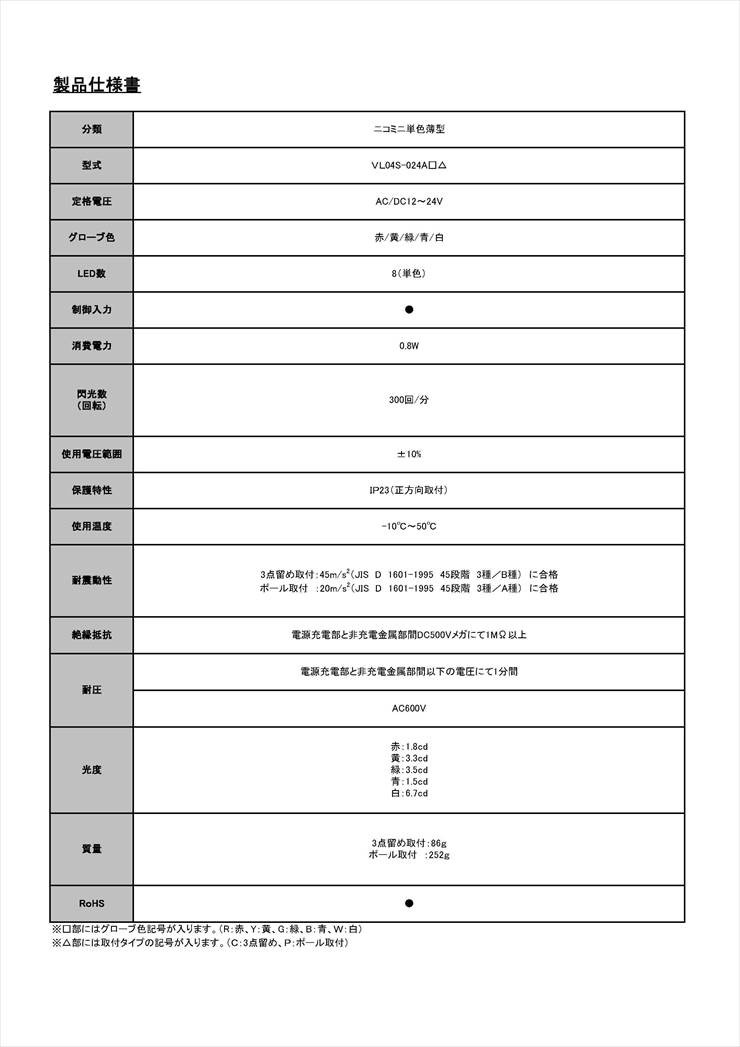

製品仕様

項目	内容
品名	薄型LED回転灯
品番	VL04S-024AY
電源電圧	DC12〜24V（AC/DC 12V〜24V共用）
使用電圧範囲	10.8V〜26.4V
消費電力	最大0.8W（電流値：約60mA〜70mA）
外部入力	制御可（回転動作）
使用可能周囲温度	-10℃〜+50℃（結露なきこと）
閃光数	300回/分
設置場所	屋内（正方向取付時のみ屋外IP23対応）
質量	約140g（3点留め時：約86g / ポール取付時：約252g）
耐振動性能	45m/s2 (4.5G) ※3点留め時
外観材質	ボディ：ABS樹脂 / グローブ：アクリル樹脂（イエロー）

FAQ

Q：電源はAC100Vでも使用できますか？ A：いいえ、本製品はAC/DC 12〜24V専用です。AC100V電源で使用する場合は、別途DC電源アダプター等を用意してください。

Q：屋外での設置は可能ですか？ A：正方向（グローブが上向き）での取付に限り、IP23の防水・防塵性能を有しているため屋外設置が可能です。

Q：回転の速さを調整することはできますか？ A：いいえ、内部にボリューム等は搭載されておりません。閃光数は毎分300回で固定されています。

Q：PLC（シーケンサ）から直接駆動できますか？ A：はい、NPNオープンコレクタ出力に対応しています。灰(COM)と橙線をPLCの出力端子を介して制御可能です。

Q：逆方向に吊り下げて設置しても大丈夫ですか？ A：屋内であれば可能ですが、屋外や水のかかる場所では浸水の恐れがあるため、逆方向・横方向の設置は避けてください。

Q：LEDが球切れした際の交換は可能ですか？ A：LEDは基板一体型のため、電球のように個別に交換することはできません。ただし、LEDは非常に長寿命（数万時間以上）です。

Q：電源のプラスマイナスを逆に接続してしまったら壊れますか？ A：逆接続保護回路を内蔵しているため即座に故障することはありませんが、正常に動作しないため速やかに正しい極性に接続し直してください。

Q：3点留め取付の穴の間隔を教えてください。 A：PCD（ピッチ円直径）30mmの円周上に、均等な間隔で3か所の穴（φ4mm）を開けて固定します。

Q：点滅させることは可能ですか？ A：標準配線では回転動作ですが、特殊な制御入力の組み合わせにより、全LEDの同時明滅に対応する場合があります。詳細なシステム設計についてはお問い合わせください。

Q：グローブが汚れた時の注意点は？ A：アクリル樹脂を使用しているため、化学薬品に弱いです。清掃には必ず水またはぬるま湯を含ませた柔らかい布を使用してください。
