日恵製作所 LED回転灯省スペースブルーモデル AC/DC12〜24V

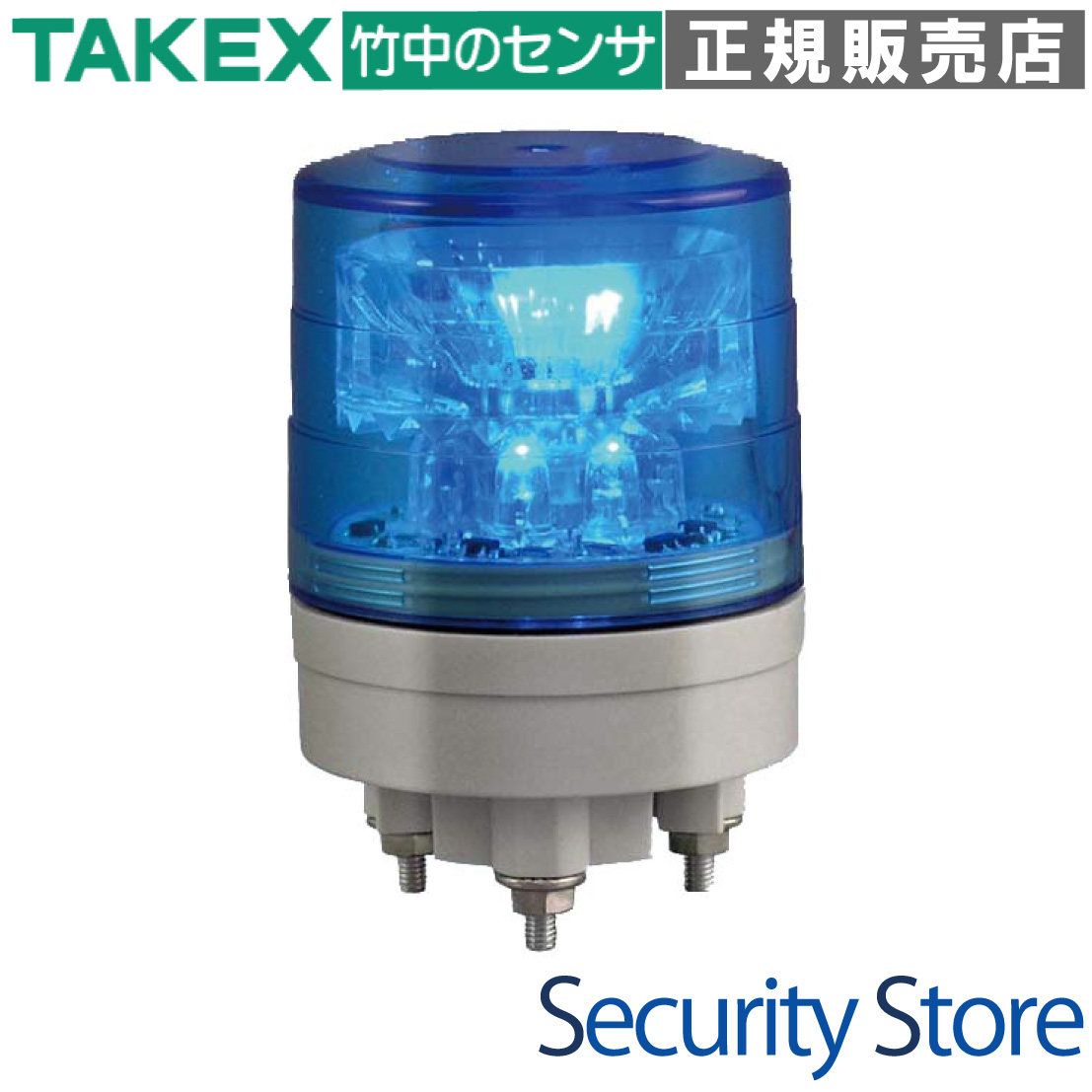

VL04S-024AB 薄型LED回転灯ブルー AC/DC12〜24V

「ニコミニ・スリム」シリーズのVL04S-024ABは、わずかな隙間にも設置可能な超小型・薄型設計を実現したLED回転灯です。高輝度LEDを8個搭載し、モーターレス構造による長寿命化と優れた視認性を両立。工場内のフォークリフト接近警告や異常通知、クリーンルーム内でのサインなど、プロフェッショナルな現場の安全性向上に貢献します。

型番： VL04S-024AB
製品名： 薄型LED回転灯ブルー
定格電圧： AC/DC 12V〜24V 共用
動作方式： 電子制御LED回転方式（閃光数 300回/分）

資料ダウンロード

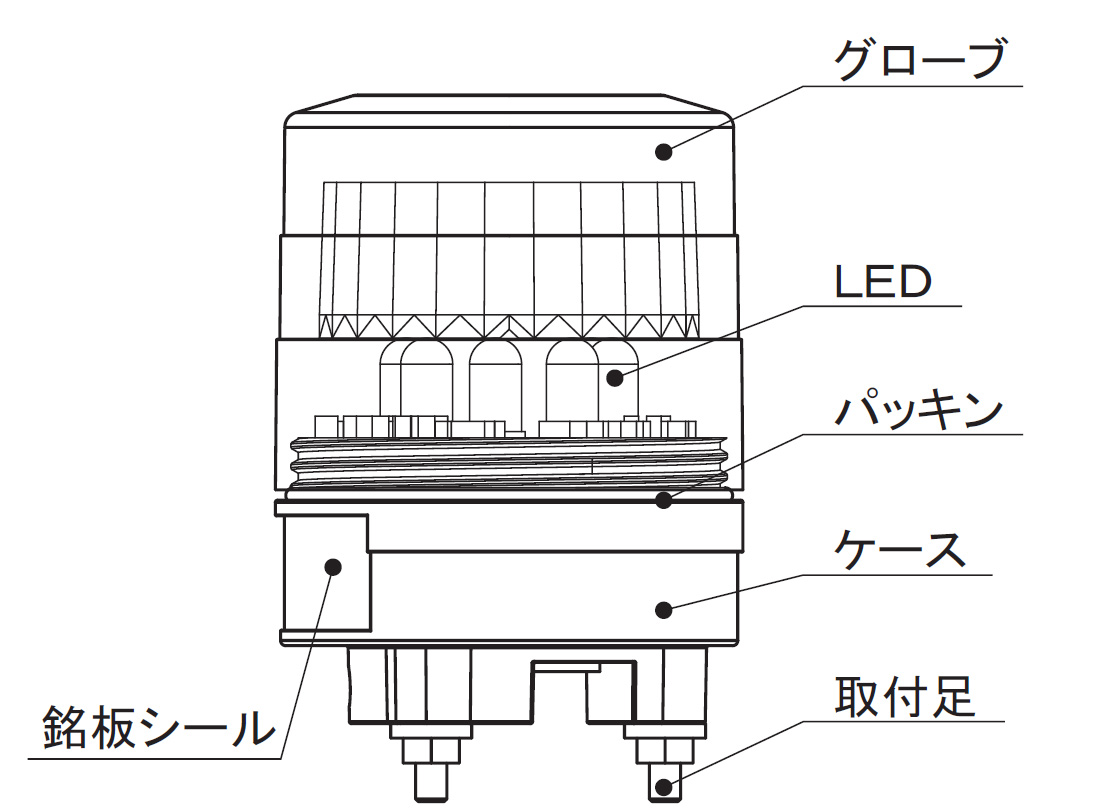

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場内のフォークリフト接近警告
クリーンルーム内での異常・工程通知
工作機械・自動機の動作ステータス表示
狭小スペースへの警告灯設置

導入前に確認したいポイント

設置場所の電源電圧（12V〜24V対応か）
取付方向（屋外設置は正方向のみ対応）
外部制御の要否（回転/点滅の選択）
周囲環境の振動レベル（最大4.5Gまで）

特長

超小型・薄型設計による自由度の高い設置

「ニコミニ・スリム」の名の通り、限られたスペースでも干渉しにくい省スペース設計を採用しています。機械の隙間や壁面など、従来の回転灯では設置が難しかった場所にもスマートに収まります。

モーターレス構造による静音性と長寿命化

駆動部に機械的なモーターを使用しない構造（または極小静音モーター）を採用。摩耗部品を減らすことで、長寿命化と静かな動作音を実現しました。メンテナンス頻度を抑えたい現場に最適です。

高輝度LED 8個搭載による優れた視認性

円周上に配置された8個の高輝度LEDを電子制御で順次点灯させることで、360度全方位に対して強力な光を放ちます。従来の電球式のような流れるような光の動きを再現し、高い警戒効果を発揮します。

過酷な環境に耐える高い耐久性能

3点留め取付時には45m/s2（4.5G）、ポール取付時でも20m/s2（2G）の耐振動性能を誇ります。建設機械や工作機械の稼働部近辺など、振動の激しい環境下でも安定して動作します。

視覚的な識別を助けるブルーモデル

青色LEDと青色グローブを採用。赤や黄色の警告灯と使い分けることで、警戒レベルの違いや用途別のステータス（例：正常動作中、薬品注意など）を直感的に伝えることができます。

保護等級IP23の防塵・防水構造

正方向（垂直上向き）取付時において、雨水や塵埃の侵入を抑制する保護構造IP23に準拠しています。工場内だけでなく、軒下などの半屋外環境でも安心してご利用いただけます。

    選定時に評価したい強み
    高い省エネ性： 最大消費電力わずか0.8Wで、ランニングコストを大幅に抑制。
マルチ電圧対応： AC/DC 12〜24V共用のため、車両から設備まで幅広く対応。
優れた耐環境性： -10℃〜50℃の広い動作温度範囲。
フレキシブルな制御： 外部信号入力により、必要な時だけ回転動作が可能。



配線・端子仕様

リード線色	機能	備考
赤 (+)	電源正極	1Aヒューズの挿入を推奨
黒 (-)	電源負極	電源のマイナスへ接続
橙 (回転)	制御線	灰(COM)と短絡で動作開始
灰 (COM)	共通線	NPNオープンコレクタ接続対応

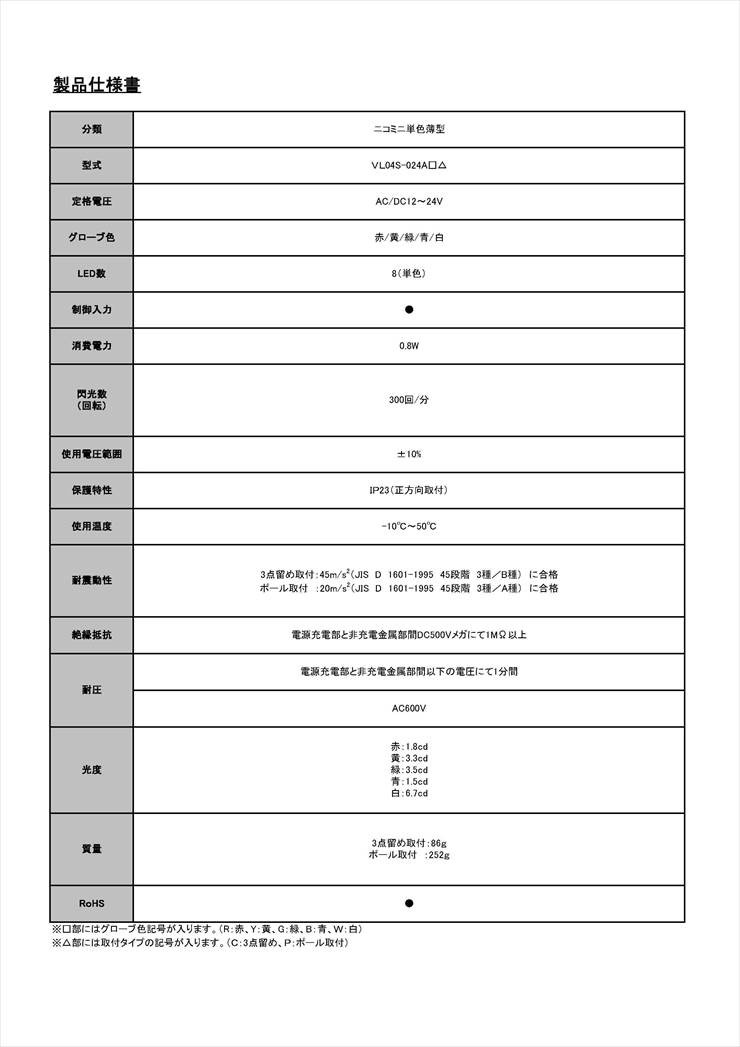

製品仕様

項目	内容
品名	薄型LED回転灯
品番	VL04S-024AB
グローブ色	ブルー
電源電圧	AC/DC 12〜24V
許容電圧範囲	10.8V〜26.4V
消費電流 / 消費電力	70mA / 最大0.8W
LED数	8個
閃光数	300回/分
使用可能周囲温度	-10℃〜+50℃(結露なきこと)
設置場所	屋内・半屋外（正方向取付時のみ）
保護等級	IP23 (正方向取付時)
質量	約140g (本体のみ：約86g / ポール付：約252g)
外観材質	ボディ：ABS樹脂グローブ：アクリル樹脂
耐振動性能	3点留め：45m/s2 (4.5G) / ポール取付：20m/s2 (2G)

FAQ

Q：屋外で使用することは可能ですか？ A：正方向（垂直上向き）に設置する場合に限り、保護等級IP23の範囲内で使用可能です。逆さまや横向きでの屋外設置は浸水の原因となるため避けてください。

Q：DC12VとDC24Vの両方で使えますか？ A：はい、AC/DC 12V〜24Vのワイドレンジ対応ですので、どちらの電圧でもそのままご使用いただけます。

Q：モーターの動作音は気になりますか？ A：本製品はモーターレス（または極小静音設計）のため、従来の回転灯のような大きな駆動音はありません。静かなオフィスやクリーンルームでも使いやすい設計です。

Q：電源を入れるだけで回転しますか？ A：あらかじめ橙色（制御線）と灰色（共通線）を接続（短絡）しておけば、電源供給と同時に回転を開始します。

Q：PLC（シーケンサ）から制御できますか？ A：はい、NPNオープンコレクタ出力で直接制御することが可能です。

Q：LEDの寿命はどのくらいですか？ A：LEDは長寿命なデバイスですが、周囲温度等の環境に左右されます。モーターがないため、駆動部の寿命を気にせず長期間お使いいただけます。

Q：グローブが汚れた時の清掃方法は？ A：水を含ませた柔らかい布で拭いてください。シンナーやベンジン等の溶剤は、アクリル樹脂を傷め、ひび割れの原因となるため絶対に使用しないでください。

Q：点滅（同時明滅）動作は可能ですか？ A：特殊な配線または制御により可能ですが、標準的には回転動作を想定しています。詳細な挙動については施工マニュアルをご確認ください。

Q：取り付けに必要な穴のサイズは？ A：3点留め取付の場合、PCD30mmの円周上に3か所のφ4mm穴と、中心にコード用のφ10mm以上の穴が必要です。

Q：逆接続保護は付いていますか？ A：内部に保護回路を内蔵しており、電源のプラスマイナスを逆につないでも即座に故障することはありませんが、正しい極性での接続をお願いします。
