大型LED回転灯 [VL17M-100APR]

大型LED回転灯 [VL17M-100APR]

販売価格: 会員のみ販売

商品詳細

大型LED回転灯 AC100V メンテナンスフリー 高輝度LED160個 IP23 外部入力制御対応

VL17M-100APR 大型LED回転灯

超高輝度LEDを160個搭載し、圧倒的な発光面積で上下・遠方からの視認性を極限まで高めた大型LED回転灯です。物理的な駆動部を持たないソリッドステート設計により、モーター寿命の心配がなく、長期間のメンテナンスフリー運用を実現します。

  • 型番： VL17M-100APR
  • 製品名： 大型LED回転灯
  • 光源方式： 高輝度LED逐次点灯制御（モーターレス）
  • 主な用途： 工場、工事現場、大型施設、駐車場、警備信号
  • 設置環境： 屋内・屋外（正方向取付時IP23）
  • 定格電圧： AC100V（50/60Hz）

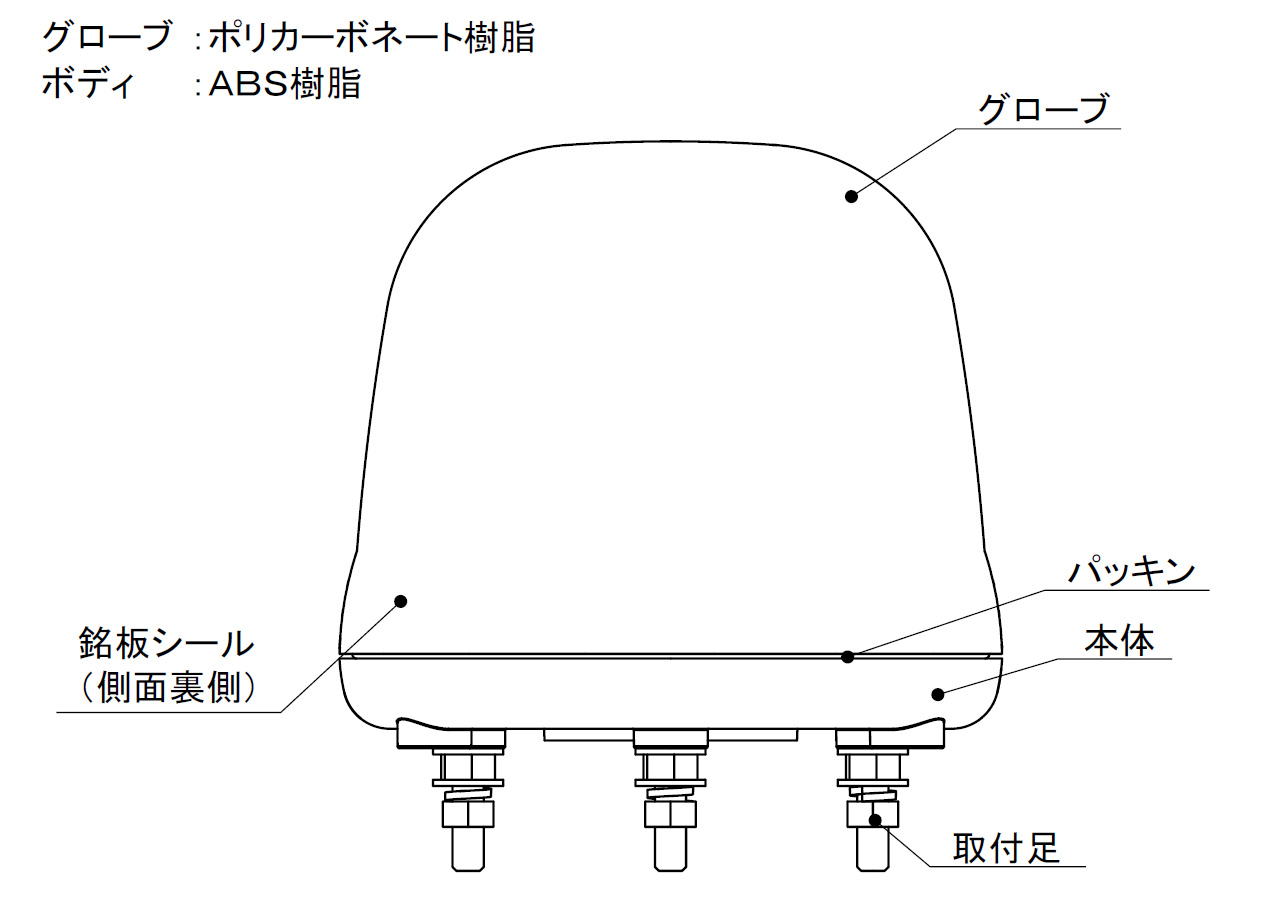

大型LED回転灯 VL17M-100APR 製品画像

資料ダウンロード

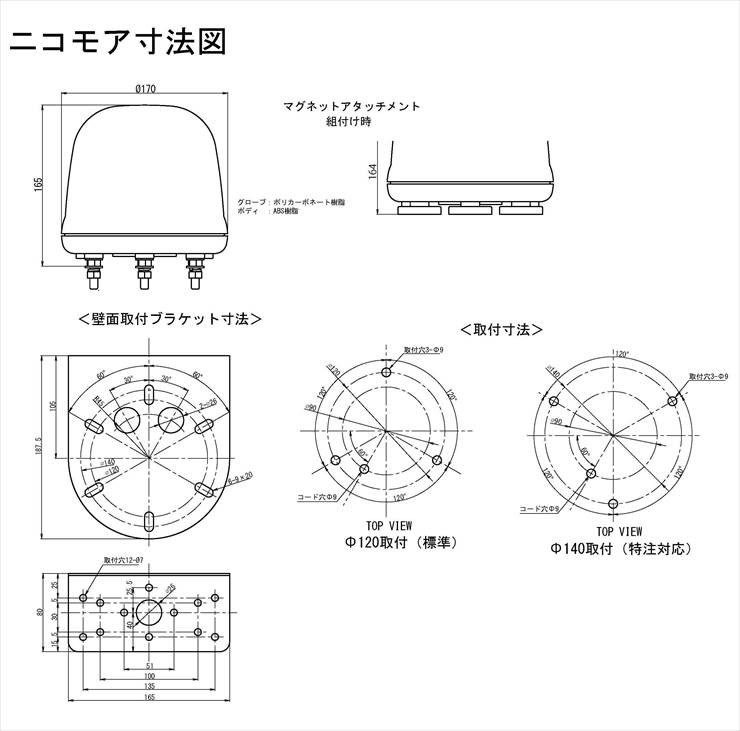

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の機械稼働状態の遠隔報知
  • 大型車両の出入り口における注意喚起
  • 建設・工事現場の安全信号
  • 広範囲な施設内での異常発生アラート

導入前に確認したいポイント

  • 取付方向の確認（屋外は正方向のみ）
  • 制御信号の種類（NPNオープンコレクタ等）
  • 設置場所の振動条件（JIS D 1601合格）
  • 電源確保（AC100V直結・1Aヒューズ推奨）

特長

160個の超高輝度LEDによる圧倒的視認性

赤色モデルには160個もの高輝度LEDを贅沢に配置。大きな発光面積を確保することで、従来の回転灯では死角になりやすかった上下方向や遠方からの視認性を劇的に向上させています。周囲が明るい環境下でも確実に情報を伝達します。

モーターレス構造による究極のメンテナンスフリー

LEDの点灯を電子制御で流動させる「ソリッドステート・ライティング・テクノロジー」を採用。物理的な回転機構やモーター、ギアが存在しないため、部品の摩耗による故障リスクが皆無です。高所設置など、メンテナンスが困難な場所での運用に最適です。

過酷な環境に耐えるポリカーボネート樹脂グローブ

グローブ材質には耐衝撃性に優れたポリカーボネート樹脂を採用。工事現場や工場内での飛来物による破損リスクを低減しています。また、ボディには耐候性の高いABS樹脂を使用し、長期にわたる安定運用をサポートします。

用途に合わせて切り替え可能な多彩な発光パターン

内部スイッチの切り替えにより、低速回転（100回/分）、高速回転（220回/分）、さらには全点滅や上下交互点滅を選択可能です。現場の緊急度や状況に応じた最適な報知スタイルを構築できます。

NPNオープンコレクタ対応の外部入力制御

外部信号による回転・点滅の制御が可能です。PLC（シーケンサ）等の制御機器から、NPNオープンコレクタや無電圧接点でダイレクトに操作できるため、システムへの組み込みが容易に行えます。

優れた耐振動性能（JIS D 1601合格）

45m/s2の振動試験（JIS D 1601-1995）に合格。大型の産業用機械や振動の激しい車両付近など、厳しい環境下でも基板の損傷や部品の脱落を防ぎ、信頼性の高い動作を維持します。

選定時に評価したい強み

  • 高寿命： 電球交換やモーター修理の手間を完全に排除
  • 省電力： LED採用により、AC100V仕様でわずか9Wの低消費電力を実現
  • 柔軟な制御： 回転と点滅を独立して、あるいは組み合わせて制御可能
  • 広域視認： 大口径かつ高輝度LEDにより360度全方位をカバー

施工・設置ガイド

本製品の性能を最大限に発揮し、浸水トラブルを防ぐために、以下の設置条件を遵守してください。

確認項目 この製品での考え方
取付方向 屋外では「正方向（上向き）」のみ対応。屋内では逆方向・横方向も可能です。
配線保護 電源線には焼損防止のため、必ず1Aのヒューズを直列に挿入してください。
防水処理 グローブと本体の間のパッキン（Oリング）が正しく装着されているか確認してください。
制御信号 橙（回転入力）と緑（点滅入力）が同時にONの場合、点滅が優先されます。

内部設定・DIPスイッチ（SW1）

グローブを外すことで内部基板のスイッチ設定が可能です。設定時は必ず電源を切ってください。

No 項目 設定内容（A設定 / B設定）
1 回転速度 低速 100回/分 ／ 高速 220回/分
2 点滅パターン 全点滅 ／ 上下交互点滅

配線仕様（リード線式）

配線色 役割 接続内容
白 / 黒 電源線 AC100V入力（極性なし）
橙 回転入力 灰(COM)と短絡でLED回転動作
緑 点滅入力 灰(COM)と短絡でLED点滅動作
灰 共通線(COM) 各信号入力のマイナス共通線

製品仕様

項目 内容
品名 大型LED回転灯
品番 VL17M-100APR
定格電圧 AC100V
使用電圧範囲 AC90V 〜 AC110V (±10%)
グローブ色 赤 (Red)
LED数 160個
消費電力 9W
閃光数（回転） 低速100回/分、高速220回/分（切替式）
閃光数（点滅） 50回/分
保護特性 IP23 (正方向取付時)
使用温度範囲 -10℃ 〜 50℃
耐振動性 45m/s2 (JIS D 1601 合格)
絶縁抵抗 DC500Vメガにて1MΩ以上
光度 28cd
質量 約980g

FAQ

Q：LEDの寿命はどのくらいですか？ A：本製品のLEDは電球に比べて極めて長寿命ですが、物理的な駆動部（モーター）がないため、全体としての信頼性も非常に高くなっています。一般的な電球式回転灯のような頻繁な交換は不要です。
Q：屋外で逆さま（下向き）に取り付けることはできますか？ A：屋外での逆方向や横方向の取付は避けてください。雨水が内部に侵入し、故障の原因となります。屋外設置は「正方向（上向き）」を厳守してください。
Q：点滅入力と回転入力を同時にONにするとどうなりますか？ A：発光優先ロジックにより、点滅動作が優先されます。
Q：PLC（シーケンサ）から直接制御できますか？ A：はい、NPNオープンコレクタ出力に対応しています。信号線（橙、緑など）をCOM（灰）と短絡させることで制御可能です。
Q：回転速度を現場で変更することは可能ですか？ A：可能です。グローブを取り外し、内部のDIPスイッチ（No.1）を切り替えることで、低速（100回/分）と高速（220回/分）を選択できます。
Q：振動の激しい重機やプレス機に取り付けられますか？ A：本製品はJIS D 1601（耐震動性）の試験に合格しており、一般的な工業用機械の振動には十分耐えうる設計となっています。
Q：AC100V以外の電圧で使用できますか？ A：本モデルはAC100V専用です。許容電圧範囲はAC90V〜110Vとなります。
Q：グローブが破損した場合、グローブのみ交換できますか？ A：はい、交換用グローブをパーツとして手配可能です。色を変更することもできます。
Q：音が鳴るタイプはありますか？ A：本モデル（VL17M-100APR）は回転・点滅のみのタイプです。電子音出力が必要な場合は、Bタイプ（例：VL17M-100APB）をご選定ください。
Q：メンテナンスで注意することはありますか？ A：3〜5年を目安に防水パッキン（Oリング）の状態を確認し、劣化が見られる場合は交換を推奨します。
