薄型LED回転灯グリーン AC/DC12〜24V [VL04S-024AG]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

日恵製作所 LED回転灯省スペース AC/DC12-24V 屋内・軒下

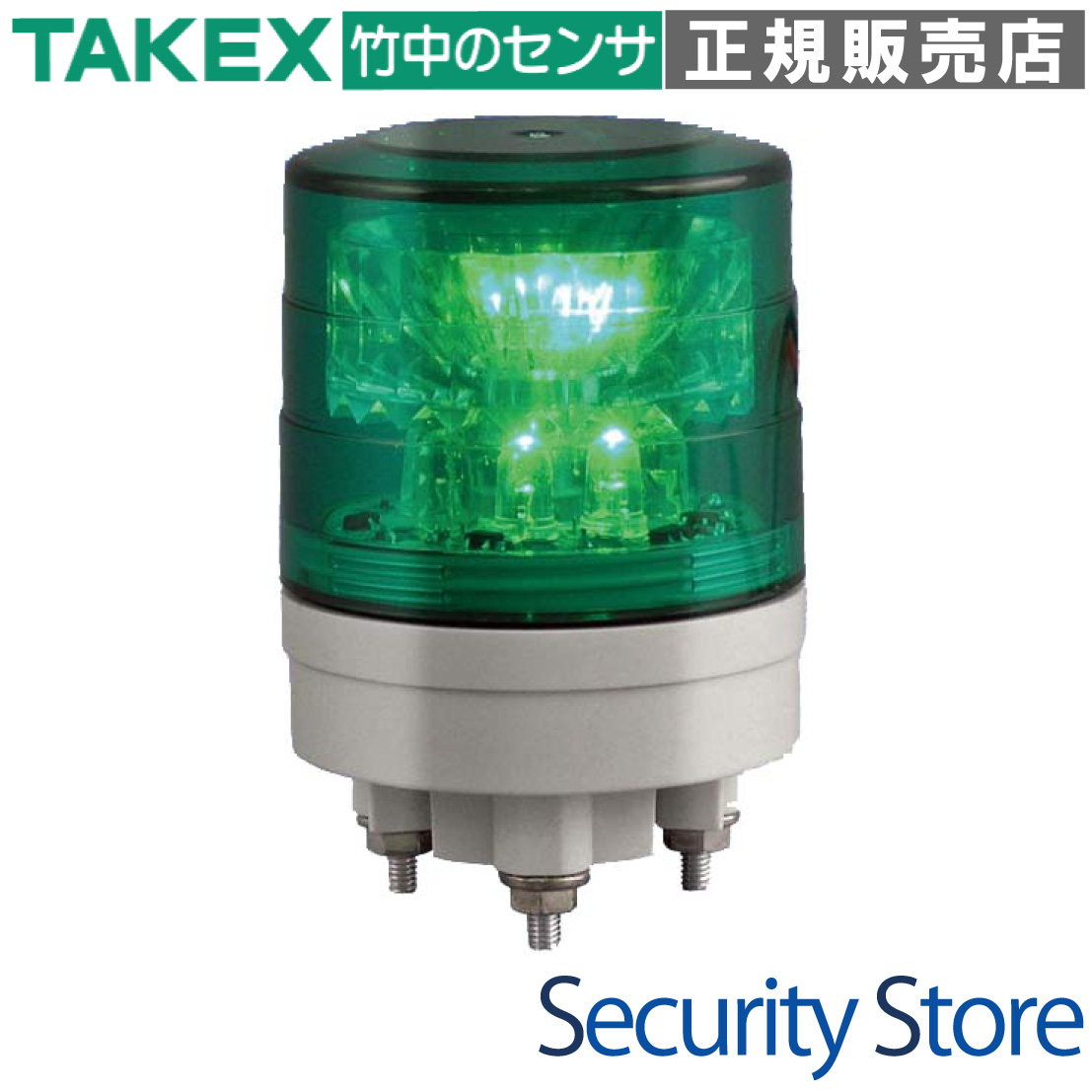

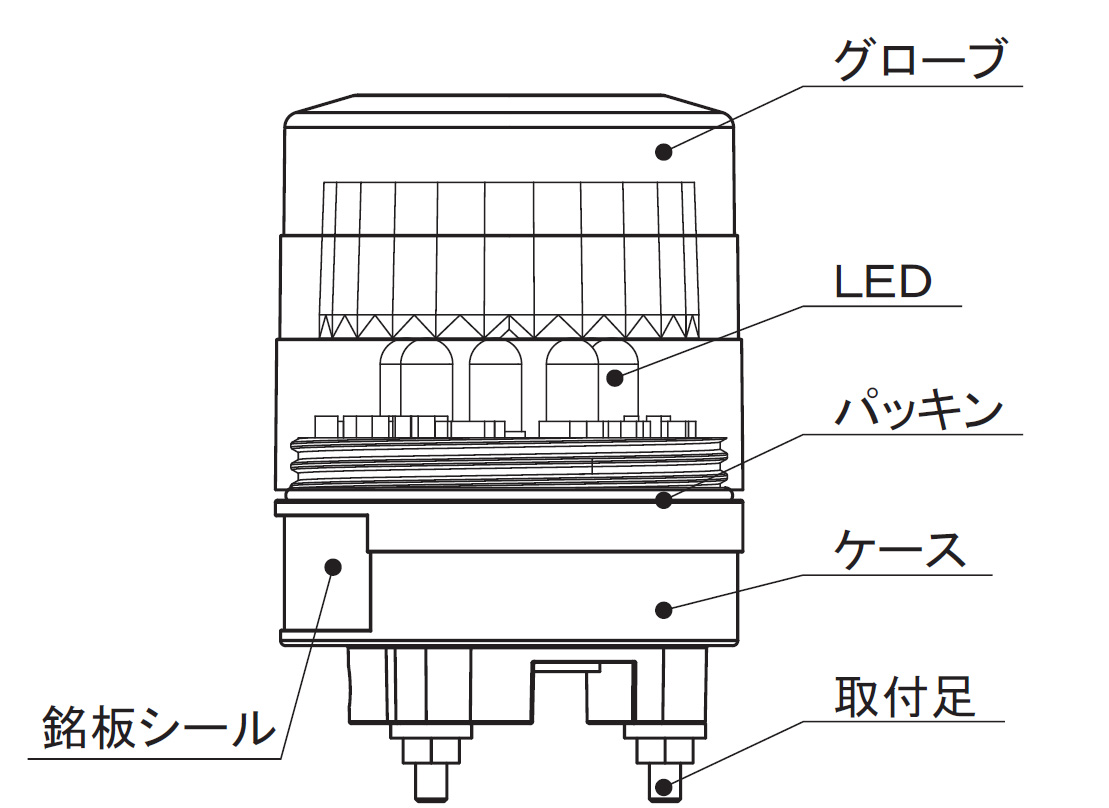

VL04S-024AG 薄型LED回転灯ニコミニ・スリム（グリーン）

VL04S-024AGは、限られたスペースにも設置可能な「ニコミニ・スリム」シリーズの超小型LED回転灯です。モーターレス構造による長寿命設計と、高輝度LED8個による強力な視認性を両立。AC/DC12〜24Vのワイド電源に対応し、制御盤や工作機械、店舗の省スペースな報知システムに最適です。

型番： VL04S-024AG
製品名： 薄型LED回転灯ニコミニ・スリムグリーン
光源： 高輝度LED（グリーン）8個
動作方式： 電子制御回転点灯（外部入力制御対応）
電源電圧： AC/DC 12〜24V（共用）
主な用途： 装置の異常報知、店舗の受付通知、フォークリフト接近警告など

資料ダウンロード

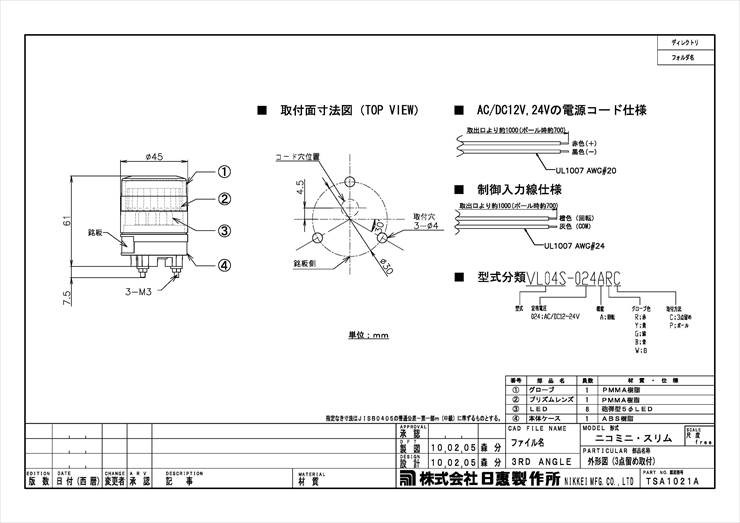

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動機・工作機械の稼働状態表示
制御盤や分電盤の異常アラート
アミューズメント施設の演出・報知
クリーンルーム内での静音警報
フォークリフト等、移動体の接近警告

導入前に確認したいポイント

設置場所が屋内または軒下か（IP23）
逆方向や横方向の設置は屋内限定
外部制御が必要か（橙・灰線の結線）
電源がAC/DC12V〜24Vの範囲内か
取付面の振動が45m/s2以内か

特長

あらゆる場所に適合する薄型・省スペース設計

「ニコミニ・スリム」の名称通り、奥行きを抑えたスリムなフォルムを実現しました。従来の回転灯では干渉してしまうような狭いスペースや、美観を損ないたくない店舗デザインの中にも自然に溶け込みます。専用ブラケットを使用することで、壁面への設置もスマートに行えます。

8個の高輝度LEDによる優れた視認性

円周上に配置された8個の超高輝度LEDが、360度全方位に対して強力な光を放ちます。電子制御により1分間に300回という一定のリズムで回転点灯をシミュレートするため、周囲の環境光に紛れることなく、高い誘目性を発揮します。

モーターレス構造による長寿命・メンテナンスフリー

駆動部に機械的なモーターを使用しない電子制御方式（または極小静音駆動）を採用しています。モーターの摩耗による故障リスクがないため、長期間にわたって安定した動作を維持でき、交換コストやメンテナンス工数の削減に寄与します。

過酷な環境に耐える高い耐振動性能

3点留め取付タイプでは45m/s2 (4.5G)、ポール取付タイプでも20m/s2 (2G)という高い耐振動性能を誇ります。建設機械や振動の激しい工作機械の稼働部付近など、産業現場特有の厳しい条件下でも安心して運用いただけます。

フレキシブルな外部入力制御

電源のON/OFFによる制御だけでなく、リード線の組み合わせ（橙線と灰線の短絡）による動作制御が可能です。PLC（プログラマブルロジックコントローラ）のNPNオープンコレクタ出力から直接駆動させることもでき、高度なシステム連携を容易にします。

逆接続保護とノイズ対策の安心設計

現場での誤配線を想定し、電源のプラスとマイナスを逆に接続しても基板が即座に破損しないよう、逆接続保護回路を内蔵しています。また、産業機器からのノイズによる誤動作を防ぐフィルタ回路も実装されており、BtoB現場での信頼性を追求しています。

    選定時に評価したい強み
    超低消費電力： 最大でも0.8W(60-70mA)と極めて省エネで、多数設置時の電源負荷を軽減。
マルチ電源対応： AC/DC 12Vから24Vまで1台で対応可能なため、在庫管理が容易。
優れた耐候性： グローブには衝撃に強く変色しにくいアクリル樹脂を採用し、長期間美観を維持。
選べる設置スタイル： 3点留めによる直付けと、視認性を高めるポール取付が選択可能。



施工・設置ガイド

設置の際は、製品の保護等級（IP23）を維持するために取付方向に注意してください。正方向（上向き）設置時のみ、屋外（軒下など雨が直接かかりにくい場所）での使用が可能です。逆方向・横方向での設置は浸水の恐れがあるため、必ず屋内環境で実施してください。

確認項目	この製品（VL04S-024AG）での考え方
取付ピッチ	PCD 30mmの円周上に3か所（3点留め時）
配線方法	赤(+)、黒(-)、橙(制御)、灰(COM)の4線式
点灯パターン	標準で「回転」。配線の組み合わせにより制御可能
防水性能	IP23（正方向取付時）。逆向き設置は屋内のみ可

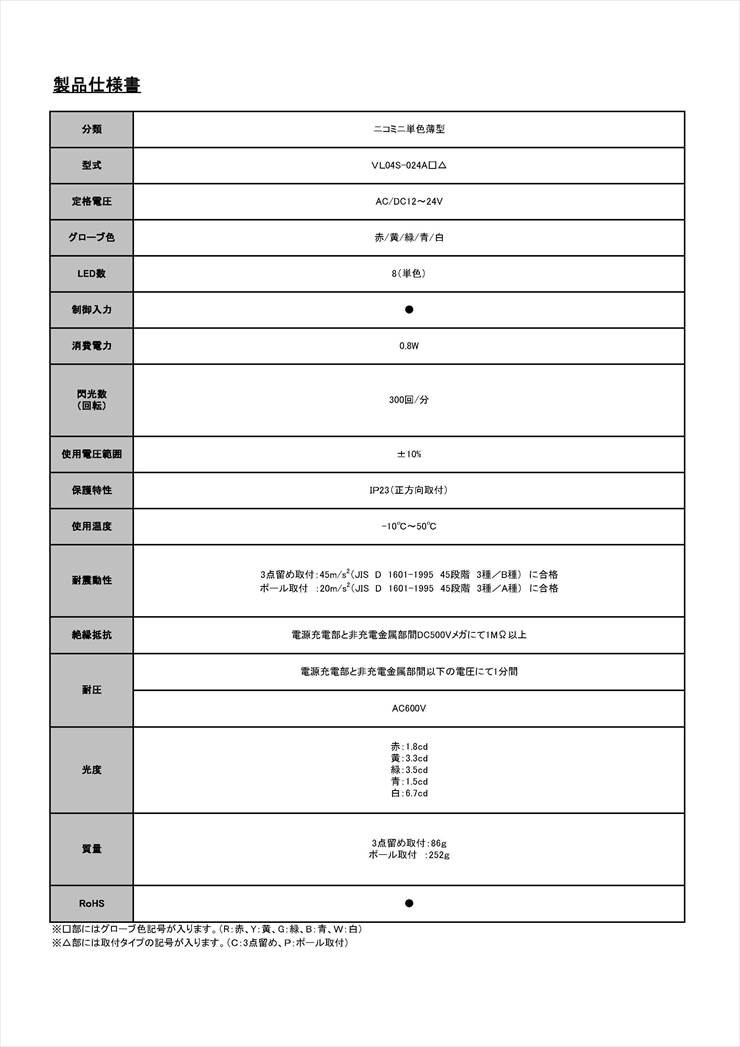

製品仕様

項目	内容
品名	薄型LED回転灯
品番	VL04S-024AG
電源電圧	DC12〜24V（AC/DC共用）
消費電流 / 消費電力	70mA / 最大0.8W
光源	高輝度LED 8個（グリーン）
外部入力	制御可（回転動作のON/OFF制御）
閃光数	300回/分
使用可能周囲温度	-10℃〜+50℃(結露なきこと)
耐振動性能	3点留め：45m/s2 (4.5G) / ポール取付：20m/s2 (2G)
設置場所	屋内（正方向取付時のみ軒下等の半屋外可）
質量	約140g
材質（ボディ/グローブ）	ABS樹脂 / アクリル樹脂

FAQ

Q：屋外で使用することはできますか？ A：正方向（グローブを上にした状態）での設置であれば、IP23の保護等級を有しているため、直接雨がかからない軒下等での使用は可能です。ただし、逆方向や横方向の設置は屋内限定となります。

Q：電源を接続しただけでは回転しません。どうすれば良いですか？ A：本製品は外部制御線（橙線）を共通線（灰線）に短絡させることで回転を開始します。常時回転させたい場合は、あらかじめ橙線と灰線を結線してください。

Q：AC24Vの電源でも動作しますか？ A：はい、AC/DC 12V〜24Vの共用電源となっておりますので、AC24V環境でも問題なく動作いたします。

Q：PLCのオープンコレクタ出力で制御できますか？ A：可能です。NPNオープンコレクタ接続に対応しており、PLCの出力ユニットから直接回転のON/OFFをコントロールできます。

Q：モーターの作動音はありますか？ A：本製品はモーターレスの電子制御方式を採用しているため、従来の電球式回転灯のようなモーター駆動音はなく、非常に静かです。

Q：LEDの寿命はどのくらいですか？ A：使用環境によりますが、LEDは長寿命（一般的に数万時間）であり、かつモーターレス構造のため、電球式に比べてメンテナンス頻度を大幅に抑えられます。

Q：グローブの汚れをシンナーで拭いても大丈夫ですか？ A：絶対に避けてください。アクリル樹脂を侵し、ひび割れや変色の原因となります。清掃の際は、水を含ませた柔らかい布を使用してください。

Q：逆接続してしまった場合、すぐに壊れますか？ A：逆接続保護回路を内蔵しているため、即座に基板が焼損することはありませんが、正常な動作はいたしません。正しい極性で再接続してください。

Q：消費電力はどのくらいですか？ A：最大で0.8W（電流値約70mA）と非常に低消費電力です。

Q：閃光数（回転速度）は調整できますか？ A：いいえ、内部に調整ボリュームはないため、1分間に300回で固定となります。
