商品詳細

ニコトーチ・120 LED回転灯 AC100-200V 耐振動4.5G ブザー付

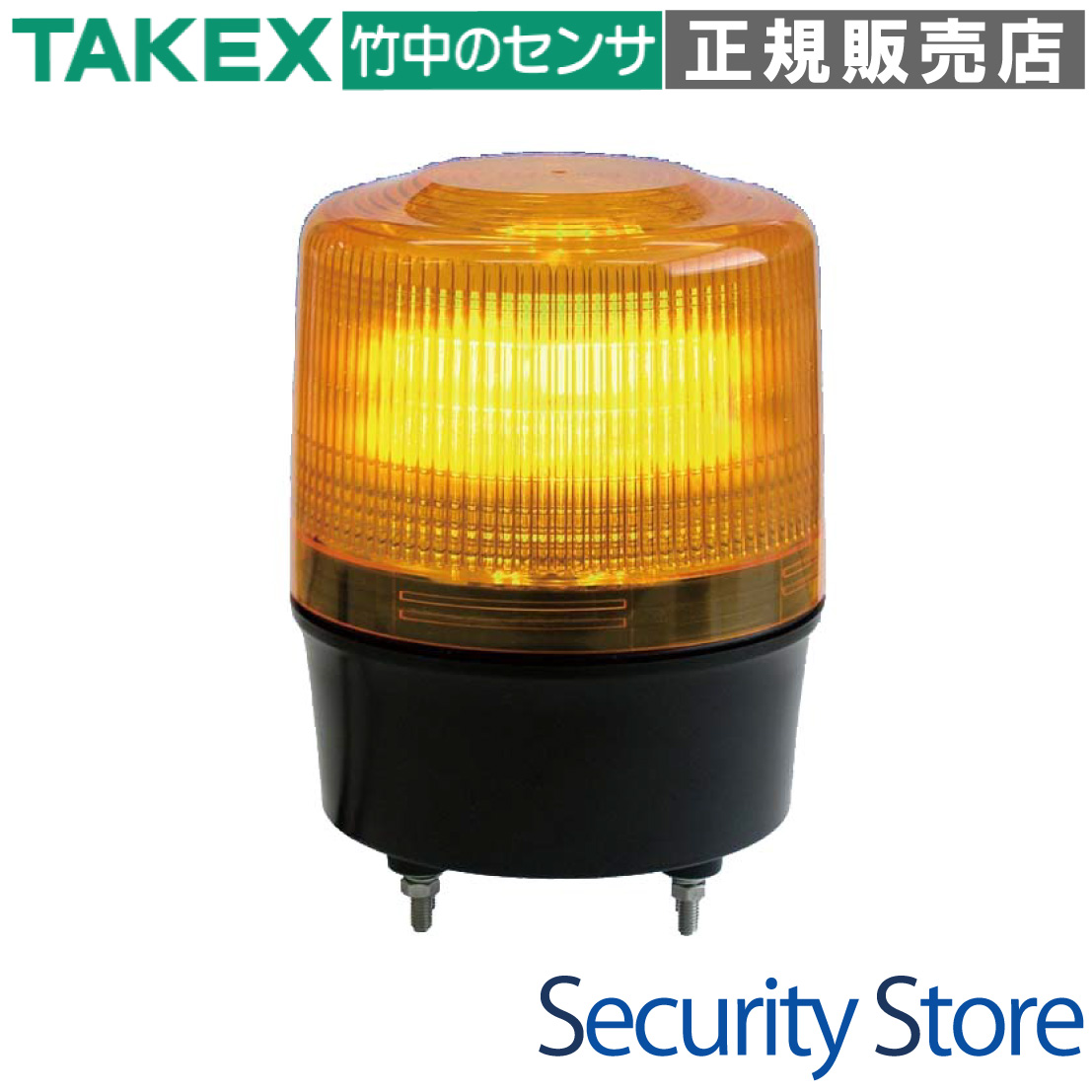

VL12R-200XY 高視認性中型LED回転灯イエロー AC100-200V

モーターレス駆動により、従来の回転灯が抱えていた摩耗トラブルを解消した次世代LED報知器です。超高輝度LEDと拡散レンズの採用により、日中の屋外でも圧倒的な視認性を実現。AC100V〜200Vのワイド電源に対応し、過酷な振動環境下でも長寿命・安定動作を約束する法人・産業向けハイエンドモデルです。

型番： VL12R-200XY
製品名： ニコトーチ・120 高視認性中型LED回転灯（イエロー）
方式 / カテゴリ： 電子回路制御による流動点灯方式（モーターレス）
主な用途： 工事車両、クレーン、工場設備、物流センター等の警報報知
対応環境： 屋内・屋外（正方向取付時IP23 / オプション使用時IP55）
電源仕様： AC100V〜200V マルチタイプ

資料ダウンロード

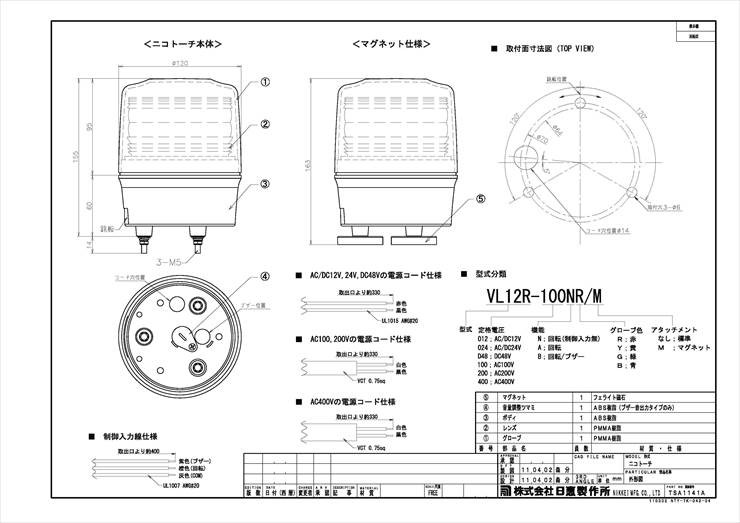

外形寸法図（PDF）

この製品が向いている用途

建設機械・クレーン等の激しい振動を伴う車両
メンテナンスが困難な高所への設置
夜間作業や静音性が求められる病院・商業施設近隣
AC100Vと200Vが混在する現場での共用化

導入前に確認したいポイント

屋外設置時は「正方向（グローブ上向き）」が必須です
逆さま・横向き設置は浸水の原因となるため厳禁です
強風や噴流水を受ける場所では別売マウントラバーを推奨
ブザー音量は底面のボリュームで調整可能です

特長

1. 故障の源を断つ「モーターレス駆動メカニズム」

従来の電球式回転灯で最大の故障原因であった「モーターの摩耗」と「電球の断線」を完全に排除しました。LEDの点灯タイミングを電子回路で高度に制御する流動方式を採用。可動部がないため、長期間にわたりメンテナンスフリーでご使用いただけます。

2. AC100V〜200Vを1台でカバーするワイド電源仕様

入力電圧AC100VからAC200Vまで自動対応するマルチタイプです。現場の受電設備（単相100V/200V、三相200V）を問わず接続でき、機種選定のミスを防ぐとともに予備品の在庫管理コストも低減します。

3. 日中の屋外でも際立つ「高視認性レンズ設計」

光源には超高輝度LEDを32個使用。専用設計のプリズム拡散レンズにより光を効率的に広げ、直射日光下の屋外環境でも140回/分の高速フラッシュ動作が遠方からの視認性を確実に確保します。

4. 激しい振動に耐え抜く「耐振動性 4.5G」

フィラメントや物理接点を持たないため、振動に対して非常に強い構造です。建設現場の重機やクレーン、搬送ラインの架台など、一般的な回転灯では短期間で故障してしまうような過酷な環境でも安定して動作します。

5. 周囲の環境に配慮できる「静音動作と大音量ブザー」

物理的な回転機構がないため、回転動作自体は無音です。必要に応じて、最大90dB（at 1m）の大音量ブザーを吹鳴させることが可能。音量は底面の調整ツマミで70〜90dBの範囲で任意に設定できます。

6. 保護等級 IP55 へのアップグレード対応

標準ではIP23（正方向取付時）ですが、別売のオプションパーツ「マウントラバー（A77952）」を装着することで、保護構造をIP55まで向上させることが可能です。粉塵の多い現場や水しぶきのかかる環境での信頼性をさらに高めます。

7. 柔軟な運用を支える「独立制御入力」

電源線のほかに「回転用」と「ブザー用」の制御線を備えており、光のみの動作、ブザーのみの動作、あるいは両方の連動動作を外部のスイッチやPLC（シーケンサ）から自在にコントロールできます。

8. 優れた耐候性を誇る「アクリル＆ABS樹脂」

グローブには耐候性と透明性に優れたアクリル樹脂、ボディには衝撃に強いABS樹脂を採用。長期間の屋外設置でも変色や劣化を最小限に抑え、視認性と美観を維持します。

    選定時に評価したい強み
    長寿命・低保守： モーターレスにより物理的な寿命の壁を突破しました。
マルチ電圧対応： AC100V〜200V現場のどちらでもそのまま使えます。
耐振動設計： 車両や重機の激しい揺れによる故障を大幅に軽減します。
確実な伝達力： 超高輝度LEDと90dBブザーの組み合わせで異常を逃しません。



施工・設置ガイド

本製品の性能を十分に発揮し、浸水トラブルを防ぐために以下の施工条件を遵守してください。

確認項目	この製品での考え方
取付方向	正方向（グローブを上向き）限定。逆さま・横向き設置は屋外不可です。
取付ピッチ	P.C.D 70mm（Φ6mm × 3箇所）。M5ボルトでの固定となります。
外部制御	無電圧接点、またはNPNオープンコレクタによる制御が可能です。
音量調整	製品底面のゴムキャップ内にあるツマミで70〜90dBの調整が可能です。
メンテナンス	清掃には水のみを使用してください。有機溶剤（シンナー等）は絶対に使用不可です。

製品仕様

項目	内容
品名	LED回転灯
品番	VL12R-200XY
電源電圧	AC100V〜200V
使用電圧範囲	定格電圧±10%
消費電力	2.5W
消費電流	47mA
LED個数	0.1W×32個
光度	黄 98cd
動作方式	回転（流動点灯）
閃光数	140回/分
制御入力	有（回転・ブザー個別制御可）
ブザー(音圧)	有(57〜90dB / 底面調整可)
保護特性	IP23 (正方向取付時) / オプションマウントラバー使用時 IP55
耐振動性	4.5G (正方向取付)
絶縁抵抗	DC500V メガにて1MΩ以上 (充電部・非充電金属部間)
耐電圧	AC1500V 1分間 (充電部・非充電金属部間)
使用可能周囲温度	-10℃〜50℃(結露なきこと)
設置場所	屋内・屋外

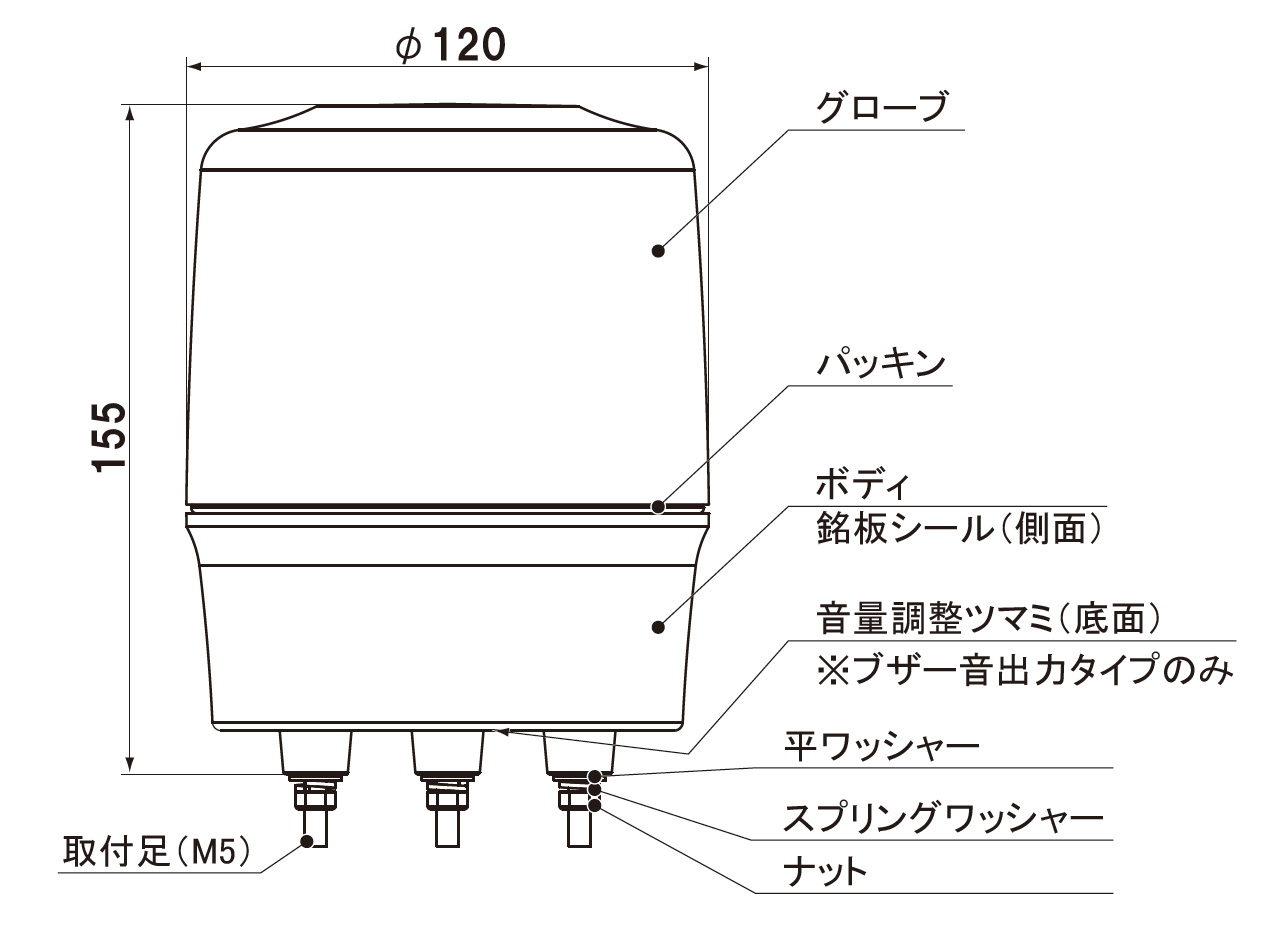

材質	グローブ：アクリル樹脂 / ボディ：ABS樹脂
本体固定方式	3点ビス留め(M5)
質量	約580g

FAQ

Q：AC100VとAC200Vの両方で使えますか？ A：はい、AC100V〜200Vのワイド電源に対応したマルチタイプですので、どちらの電圧でもそのまま接続してご使用いただけます。

Q：モーターを使用していないとのことですが、どのように回転して見えるのですか？ A：32個のLEDの点灯タイミングを電子回路で順番に切り替える「流動方式」を採用しています。これにより、人間の目には光が回転しているように見えます。

Q：ブザーの音量は調節できますか？ A：はい。本体底面にある調整ツマミを回すことで、最小約57dB（無音設定不可）から最大90dBまで調節が可能です。

Q：屋外で横向きや逆さまに取り付けても大丈夫ですか？ A：いいえ、屋外（水のかかる場所）では正方向（グローブが上）での取り付けが必須です。逆向きや横向きは水抜き構造が働かず浸水の原因となります。

Q：振動が激しい重機に取り付けたいのですが、故障しませんか？ A：本製品は耐振動4.5Gをクリアしており、フィラメントの断線やモーターの軸ブレが発生しないため、建設機械やクレーンなどの振動環境下でも非常に高い耐久性を発揮します。

Q：PLC（シーケンサ）から制御することはできますか？ A：可能です。無電圧接点リレーや、NPNオープンコレクタのトランジスタ出力で回転・ブザーを制御いただけます。

Q：保護等級をIP55にするにはどうすればよいですか？ A：別売のオプションパーツ「マウントラバー（A77952）」を取り付けて施工してください。これにより防塵・防水性能が向上します。

Q：LEDの寿命はどのくらいですか？ A：一般的なLEDの寿命は約2〜4万時間（使用環境による）ですが、本製品はさらにモーター故障がないため、従来の電球式に比べ圧倒的な長寿命を実現しています。

Q：グローブが汚れた場合、アルコールで拭いてもいいですか？ A：いいえ、アルコールやシンナーなどの溶剤はアクリル樹脂を白濁・劣化させるため、水またはぬるま湯を含ませた柔らかい布を使用してください。

Q：回転とブザーを別々に動作させることはできますか？ A：はい。制御線が回転（橙）とブザー（紫）で分かれているため、それぞれを独立して制御することが可能です。
