高視認性中型LED回転灯 グリーン AC100-200V [VL12R-200XG]

高視認性中型LED回転灯 グリーン AC100-200V [VL12R-200XG]

販売価格: 会員のみ販売

商品詳細

LED回転灯 AC100-200V ブザー付 モーターレス IP23/IP55 高耐振

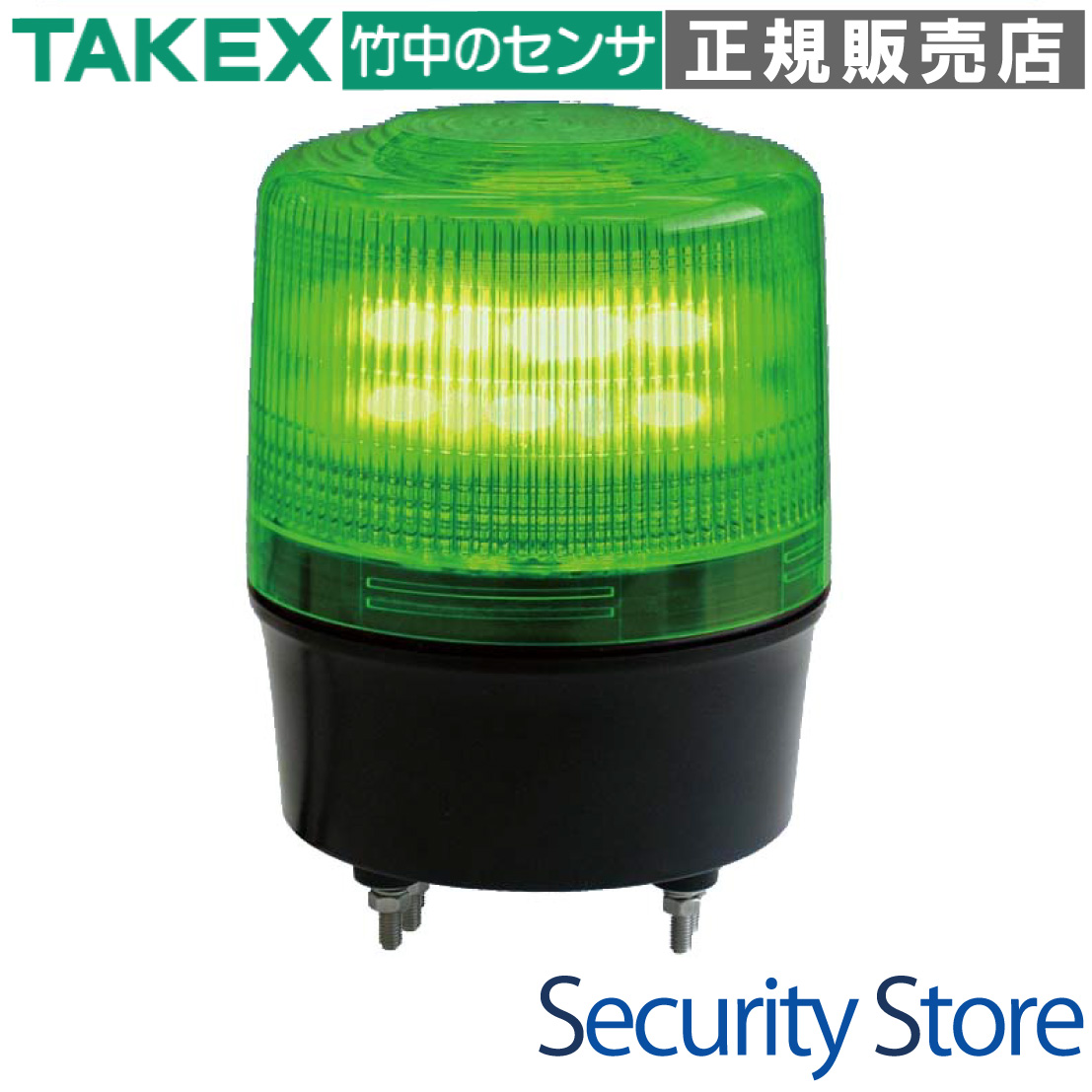

VL12R-200XG 高視認性中型LED回転灯 グリーン AC100-200V

VL12R-200XGは、モーターレス駆動を採用した次世代型LED回転灯です。摩耗部品がないため圧倒的な長寿命を誇り、建設機械やクレーンなどの激しい振動環境下でも安定して動作します。AC100V〜200Vのワイド電源に対応し、現場を選ばず設置可能です。

  • 型番： VL12R-200XG
  • 製品名： 高視認性中型LED回転灯 ニコトーチ・120（ブザー付）
  • 方式： モーターレスLED流動方式
  • 主な用途： 工場内警告、工事現場、建設機械、静音環境での報知
  • 設置場所： 屋内・屋外（正方向取付時 IP23 / オプション使用時 IP55）
  • 電源仕様： AC100V〜200V マルチタイプ

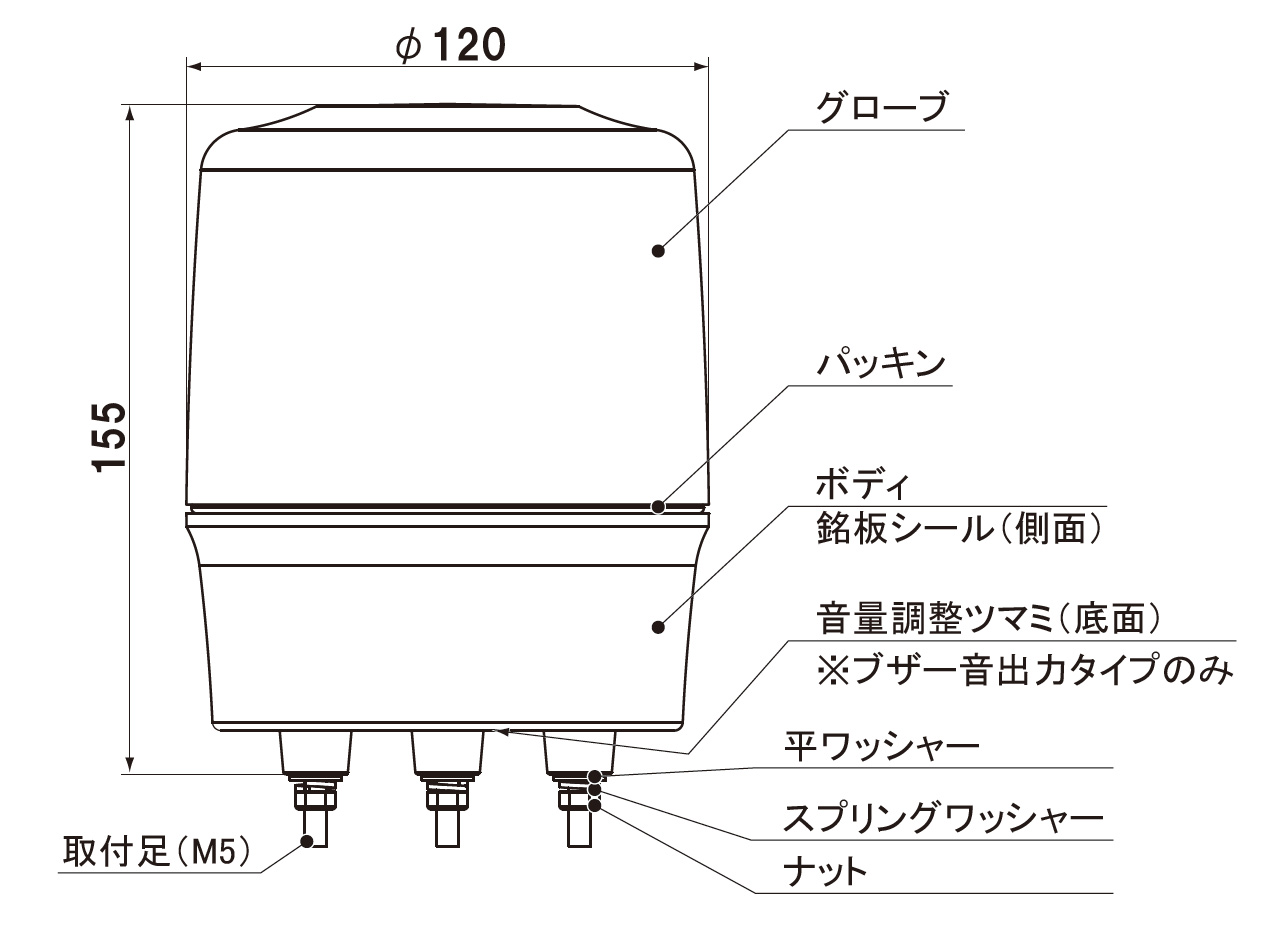

VL12R-200XG 高視認性中型LED回転灯 グリーン

資料ダウンロード

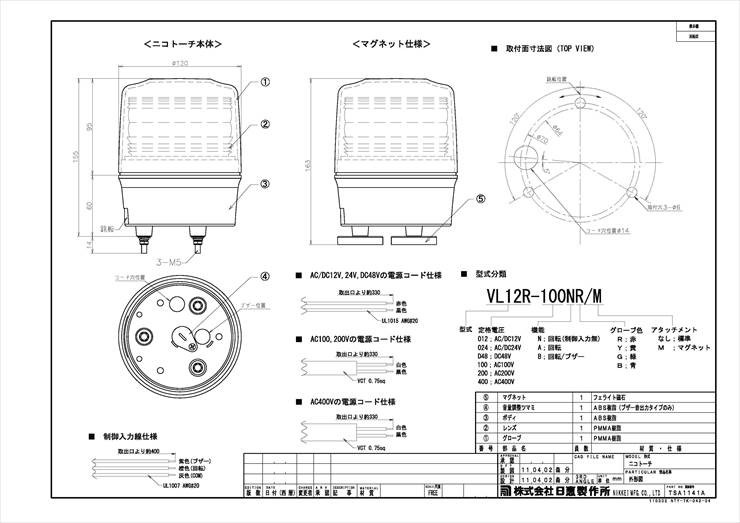

外形寸法図（PDF）

この製品が向いている用途

  • 振動の激しい大型重機・建設機械への設置
  • 夜間や静かな環境での警告（駆動音なし）
  • メンテナンスが困難な高所への設置
  • 電圧の異なる複数の現場での共用・在庫管理

導入前に確認したいポイント

  • 取付方向は「正方向」限定（屋外設置時）
  • 水のかかる場所では別売マウントラバー推奨
  • 配線ラインへの1Aヒューズ挿入を推奨
  • ブザー音量は背面ツマミで調整可能

特長

摩耗トラブルを解消する「モーターレス駆動」

物理的なモーターを排除し、電子制御によってLEDを回転点灯させる最新メカニズムを採用。従来の回転灯で故障の主因であったモーターの摩耗や、ベルトの劣化・断線が皆無となり、長期にわたりメンテナンスフリーで運用いただけます。

昼間でも高い視認性を誇る「超高輝度LED×32個」

0.1Wの超高輝度LEDを32個使用し、独自設計の拡散レンズと組み合わせることで、直射日光下の屋外でも優れた視認性を発揮します。1分間に140回の高速フラッシュにより、遠方からの注意喚起を確実に行います。

現場を選ばない「AC100V〜200Vワイド電源」

AC100VからAC200Vまで自動判別して動作するワイド電源仕様です。単相100V、単相200V、三相200V（R-S間等）のいずれの受電設備でもそのまま接続できるため、現場ごとの機種選定ミスや在庫の煩雑さを解消します。

振動に強い「4.5G耐振設計」

電球を使用しないLED方式かつモーターレス構造のため、フィラメントの断線や軸ブレの心配がありません。4.5Gの振動試験をクリアしており、建設機械やクレーン、搬送ラインなどの過酷な環境下でも安心してご使用いただけます。

夜間作業に最適な「静音動作」

物理的な回転部がないため、動作時の駆動音が一切ありません。夜間の住宅街に近い現場や、静かな施設内での使用でも、警告灯自体の動作音が支障になることはありません。必要な時だけブザー（最大90dB）で知らせる運用が可能です。

「光」と「音」の個別制御に対応

制御入力線を備えており、PLC（シーケンサ）等から「回転のみ」「ブザーのみ」「回転＋ブザー」を個別にコントロール可能です。異常のレベルに応じた使い分けなど、柔軟なシステム構築をサポートします。

優れた耐候性と保護構造

グローブには耐候性に優れたアクリル樹脂を採用し、長期間の使用でも白濁を抑えます。標準でIP23（正方向取付）、オプションのマウントラバー（A77952）使用時にはIP55まで向上し、粉塵や噴流水のある環境にも対応します。

選定時に評価したい強み

  • 長寿命・高信頼性： モーターレス・LED仕様により故障率を大幅に低減。
  • 施工性の高さ： ワイド電源と極性なし配線により、現場での結線ミスを防止。
  • 確実な報知： 最大90dBのブザーと高輝度グリーンの光で、視覚・聴覚に訴求。
  • 耐環境性能： 強靭なボディと耐振構造により、重工業現場にも対応。

施工・設置ガイド

設置の際は、製品の性能を最大限に発揮し、浸水トラブルを防ぐために以下のガイドラインを遵守してください。

確認項目 この製品での考え方
取付方向 原則としてグローブを上にした「正方向」で設置してください。屋外や水のかかる場所での横向き・逆さま設置は浸水の原因となります。
音量調整 底面のゴムキャップ内にあるツマミで57〜90dB（at 1m）の範囲で調整可能です。時計回りで音量が大きくなります。
制御線接続 橙線（回転）または紫線（ブザー）を灰線（COM）と短絡させることで動作します。無電圧接点またはNPNオープンコレクタで制御可能です。
メンテナンス グローブの清掃には水またはぬるま湯を使用してください。シンナーやアルコール等の溶剤はアクリルを損傷させるため使用厳禁です。

製品仕様

項目 内容
品名LED回転灯
品番VL12R-200XG
電源電圧AC100V〜200V
使用電圧範囲定格電圧±10%
消費電力2.5W
消費電流47mA
LED個数0.1W×32個
光度緑 28cd
動作方式流動式回転
閃光数140回/分
制御入力有（回転・ブザー個別制御可能）
ブザー(音圧)有(57〜90dB at 1m 可変)
保護特性IP23 (正方向取付時) / マウントラバー使用時 IP55
耐振動性4.5G (正方向取付時)
絶縁抵抗電源充電部と非充電金属部間 DC500V メガにて1MΩ以上
耐電圧電源充電部と非充電金属部間 AC1500V 1分間
使用可能周囲温度-10℃〜50℃(結露なきこと)
設置場所屋内・屋外
材質アクリル樹脂（グローブ）、ABS樹脂（ボディ）
本体固定方式3点ビス留め(M5) P.C.D 70mm
質量約580g

FAQ

Q：AC100VとAC200V、どちらに接続すれば良いですか？ A：本製品はワイド電源仕様ですので、AC100V〜200Vの範囲内であればどちらでもそのまま接続いただけます。内部スイッチ等の切り替えも不要です。
Q：屋外で逆さま（天井吊り下げ）に設置しても大丈夫ですか？ A：いいえ、屋外や水のかかる場所では「正方向（グローブが上）」での設置が必須です。逆さまや横向きに設置すると浸水し、故障の原因となります。
Q：ブザー音を完全に消すことはできますか？ A：はい。底面の音量調整ツマミを最小にするか、制御線の紫線（ブザー制御）を結線しないことで、回転のみの動作で使用可能です。
Q：従来の電球式と比べて寿命はどのくらい違いますか？ A：本製品はモーターレスかつLED仕様のため、機械的な摩耗やフィラメントの断線がありません。環境によりますが、電球式に比べて大幅に長寿命化され、メンテナンスコストを削減できます。
Q：PLC（シーケンサ）のオープンコレクタで制御できますか？ A：はい、NPNオープンコレクタ接続に対応しています。COM（灰）と各制御線をトランジスタで引き込むことで制御可能です。
Q：ブザー音の種類は変えられますか？ A：本モデルのブザー音は連続的な電子音（ピー）となり、音色の変更はできません。音量の調整（57〜90dB）のみ可能です。
Q：取付用の穴径とピッチを教えてください。 A：取付ピッチ（P.C.D）は70mm、取付穴径はΦ6mmの3箇所（120度等配）です。M5のボルト・ナットで固定してください。
Q：激しい振動のあるクレーン車に設置できますか？ A：はい、4.5Gまでの耐振動性を備えており、建設機械やクレーン車などの過酷な振動環境下での使用に適しています。
Q：オプションのマウントラバー（A77952）は何のために使うのですか？ A：マウントラバーを使用することで、保護等級をIP23からIP55へ向上させることができます。強い噴流水や粉塵が舞うような過酷な屋外環境では、マウントラバーの併用を推奨します。
Q：電源配線に極性はありますか？ A：AC電源仕様ですので、白・黒の電源線に極性はありません。
