VL12R-200XB 高視認性中型LED回転灯 ブルー AC100-200V TAKEX 竹中エンジニアリング [VL12R-200XB]

VL12R-200XB 高視認性中型LED回転灯 ブルー AC100-200V TAKEX 竹中エンジニアリング [VL12R-200XB]

販売価格: 会員のみ販売

商品詳細

LED回転灯 ニコトーチ・120 AC100-200V ブザー付 耐振動4.5G

VL12R-200XB 高視認性中型LED回転灯 ブルー AC100-200V

モーターレス駆動により長寿命と静音性を実現した、次世代型の中型LED回転灯です。AC100Vから200Vまで対応するワイド電源仕様により、現場を選ばず設置が可能。超高輝度LEDと大音量ブザーにより、昼夜問わず確実な報知を行います。

  • 型番： VL12R-200XB
  • 製品名： 高視認性中型LED回転灯 ニコトーチ・120
  • 動作方式： 流動回転式（モーターレス）
  • 電源電圧： AC100V〜200V（ワイド電源）
  • 報知機能： 青色LED回転 ＋ ブザー（最大90dB）
  • 保護特性： IP23（正方向取付時） / IP55（オプション使用時）

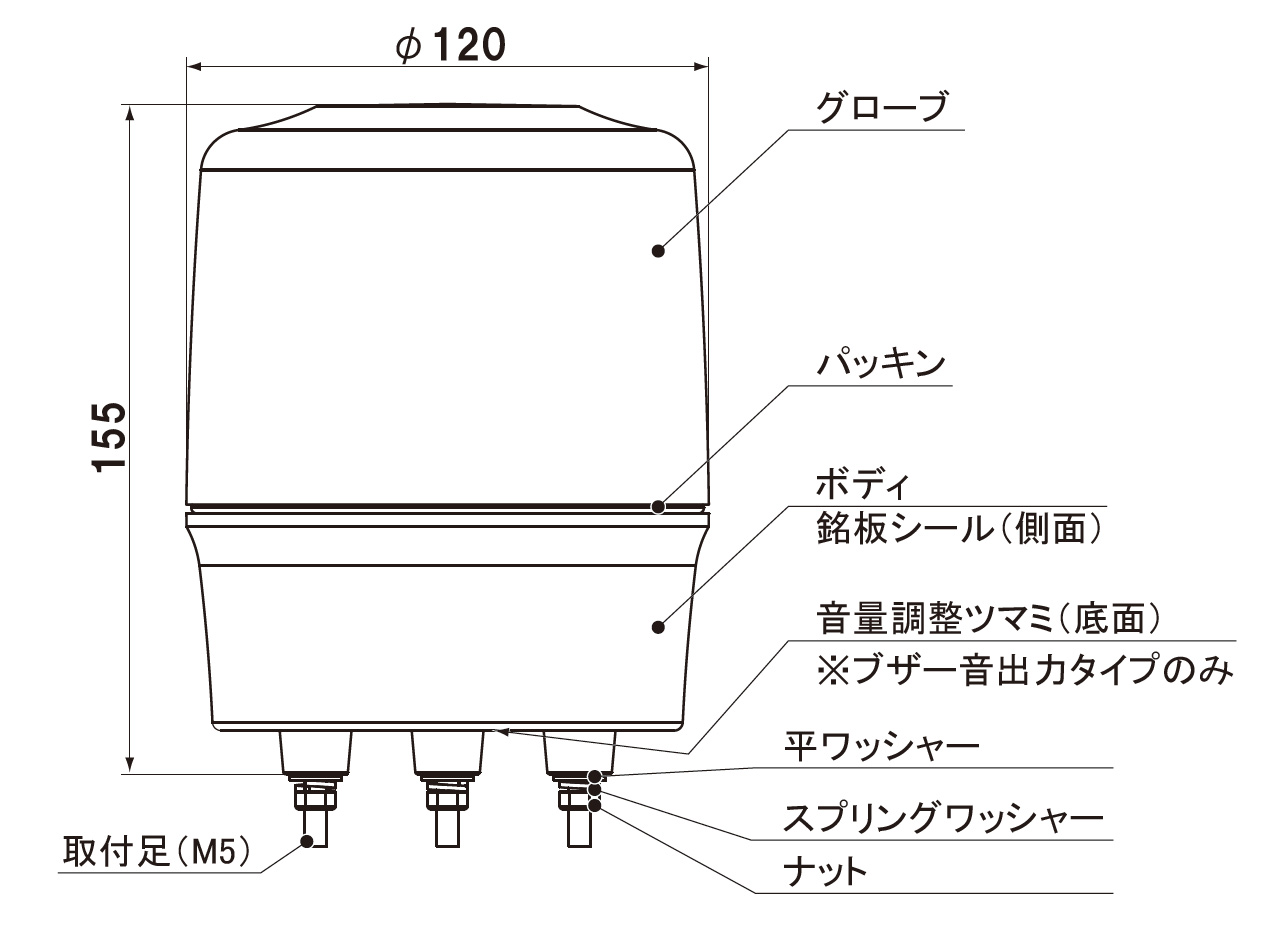

VL12R-200XB 高視認性中型LED回転灯

資料ダウンロード

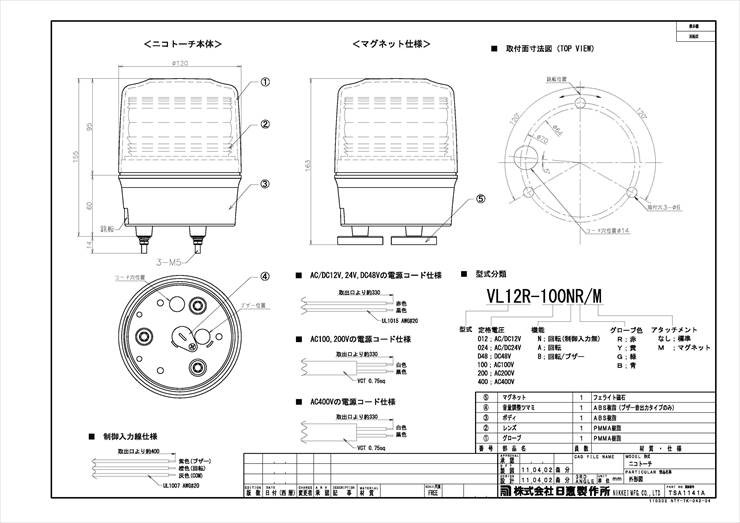

外形寸法図（PDF）

この製品が向いている用途

  • 建設現場や工場の安全警告
  • クレーン・重機などの振動の激しい場所
  • 夜間作業や静音性が求められる環境
  • AC100V/200Vが混在する電源環境

導入前に確認したいポイント

  • 取付方向（原則として正方向・上向き限定）
  • 屋外設置時のマウントラバー要否
  • 制御入力（回転・ブザー）の配線方法
  • 設置面の材質（3点ビス留め固定が必要）

特長

次世代型モーターレス駆動メカニズム

従来の電球式回転灯に不可欠だった駆動モーターを排除。電子回路によるLED点灯制御のみで回転動作を表現するため、機械的な摩耗故障が皆無です。これにより、長寿命化と圧倒的な静音性を両立しています。

AC100V-200Vワイド電源入力に対応

1台でAC100VからAC200Vまで幅広い電圧をカバーするマルチタイプ。現場の受電設備に合わせて機種を使い分ける必要がなく、選定ミスや在庫管理の負担を大幅に軽減します。

超高輝度LEDと拡散レンズによる高視認性

光源に32個もの超高輝度LEDを採用。特殊な拡散レンズと内部プリズム構造により、直射日光の当たる昼間の屋外環境下でも、140回/分の高速フラッシュ動作が遠方まで確実に情報を伝達します。

最大90dBの大音量ブザーを内蔵

光による報知だけでなく、最大90dB（at 1m）の強力なブザー音を搭載。音量は底面の調整ツマミにより70〜90dBの範囲で無段階に調整可能。周囲の騒音環境に合わせた最適な音圧設定が行えます。

過酷な環境に耐える4.5Gの耐振動性能

物理的なフィラメントやモーターを持たない構造のため、振動に非常に強い設計です。建設機械やクレーン、搬送ラインなど、常時振動が発生する過酷な現場でも、部品の脱落や断線を気にせず運用いただけます。

IP55対応（オプション）の優れた保護構造

標準状態でIP23の防滴性能を備えていますが、別売のマウントラバーを使用することでIP55まで引き上げが可能。粉塵が舞う現場や、強い雨風にさらされる屋外への設置にも対応可能です。

回転とブザーの個別制御が可能

外部制御入力を備えており、回転のみ、ブザーのみ、または両方の連動といった柔軟な動作制御が可能です。PLC（シーケンサ）との連携により、異常の状態に応じた使い分けが容易に行えます。

選定時に評価したい強み

  • 高耐久： モーターレスのため、定期的な駆動部交換が不要。
  • 施工性： ワイド電源により、現場での電圧トラブルを未然に防止。
  • 信頼性： フィラメント断線の心配がなく、衝撃・振動に極めて強い。
  • 静音： 回転音がしないため、音声報知を妨げず、住宅街に近い現場でも安心。

配線・端子仕様

線色 機能 内容
白・黒 電源入力 AC100V〜200V（極性なし）
灰 共通コモン（COM） 制御用の共通コモン線
橙 回転制御入力 灰（COM）との短絡でLED回転開始
紫 ブザー制御入力 灰（COM）との短絡でブザー吹鳴

施工・設置ガイド

本製品の性能を維持するため、以下の設置基準を遵守してください。

確認項目 この製品での考え方
取付方向 正方向（グローブを上向き）での設置限定。横向き・逆さまは浸水の原因となります。
取付ピッチ P.C.D Φ70mm、3点ビス留め（M5ボルト推奨）。
屋外設置 強い噴流水や粉塵が予想される場所では、別売マウントラバー（A77952）を併用してください。
清掃時の注意 アクリル樹脂製グローブのため、アルコールやシンナーは使用禁止です。水拭きで行ってください。

製品仕様

項目 内容
品名 LED回転灯 ニコトーチ・120
品番 VL12R-200XB
電源電圧 AC100V〜200V
使用電圧範囲 定格電圧±10%（90V〜220V）
消費電力 / 電流 2.5W / 47mA
光源 / LED個数 0.1W×32個
光度 青 26cd
動作方式 流動回転
閃光数 140回/分
制御入力 あり（回転・ブザー個別制御可能）
ブザー音圧 あり（57〜90dB・底面調整可）
保護特性 IP23（正方向取付時） ※マウントラバー使用時 IP55
耐振動性 4.5G（正方向取付）
使用可能周囲温度 -10℃〜50℃（結露なきこと）
材質 グローブ：アクリル樹脂 / ボディ：ABS樹脂
本体固定方式 3点ビス留め(M5)
質量 約580g

FAQ

Q：モーターレスとはどういう意味ですか？ A：物理的なモーターで反射鏡を回すのではなく、電子回路でLEDを順次点灯させることで回転を表現しています。駆動部がないため摩耗による故障がなく、非常に長寿命です。
Q：AC200Vの環境でもそのまま使えますか？ A：はい、AC100VからAC200Vまでを一台でカバーするワイド電源仕様ですので、そのまま接続いただけます。
Q：屋外で使用できますか？ A：可能です。ただし、正方向（グローブが上）で設置してください。より高い防水性を求める場合は、別売のマウントラバーをご使用ください。
Q：音量を小さくすることはできますか？ A：本体底面の音量調整ツマミを回すことで、57dBから90dBの間で調整が可能です。
Q：LEDの回転とブザーを別々のタイミングで動作させられますか？ A：可能です。配線の橙（回転用）と紫（ブザー用）を個別に制御することで、独立した動作が可能です。
Q：天井から吊り下げて（逆さまに）設置できますか？ A：屋外や水のかかる場所では逆さま設置はできません。浸水の原因となります。屋内であれば可能ですが、推奨は正方向取付です。
Q：振動の激しい重機に取り付けても大丈夫ですか？ A：4.5Gの耐振動性能を備えており、物理的なモーターやフィラメントもないため、振動の激しい環境でも安心してお使いいただけます。
Q：PLC（シーケンサ）のトランジスタ出力で制御できますか？ A：はい、NPNオープンコレクタ出力で制御可能です。COM（灰）と各制御線を短絡させるように接続してください。
Q：LEDが球切れした際の交換はできますか？ A：LEDは基板一体型のため、電球のように個別に交換することはできませんが、LED自体が非常に長寿命なため、通常の使用環境で球切れすることは稀です。
Q：マグネットで固定できますか？ A：本モデル（VL12R-200XB）はボルト固定仕様です。マグネット仕様をご希望の場合は、対応する別モデルをご検討ください。
