セキュリティシグナルプレート [TO-701]

セキュリティシグナルプレート [TO-701]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 表示器 夜間自動点灯 屋外対応

セキュリティシグナルプレート TO-701

TO-701は、高輝度LEDの面発光により、夜間でも「セキュリティシステム作動中」を強力にアピールする視覚威嚇用の表示器です。ステンレス筐体の高い質感と、CDSセンサーによる自動点灯機能により、管理の手間なく施設の外周警備を強化します。

  • 型番： TO-701
  • 製品名： セキュリティシグナルプレート
  • 方式 / カテゴリ： LED表示器（CDSセンサー内蔵）
  • 主な用途： 侵入抑止・警戒状態の明示・異常発生時の報知
  • 設置場所： 屋内・屋外（壁面取付）
  • 外観： SUS304ステンレス（ヘアライン仕上げ）
セキュリティシグナルプレート TO-701

資料ダウンロード

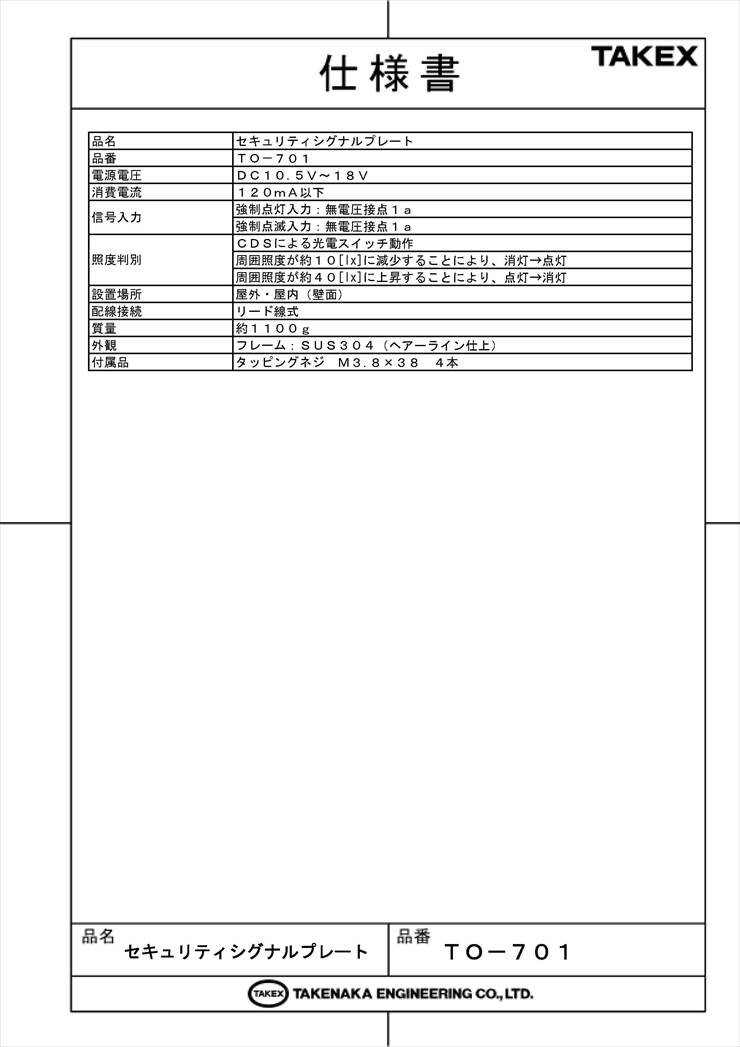

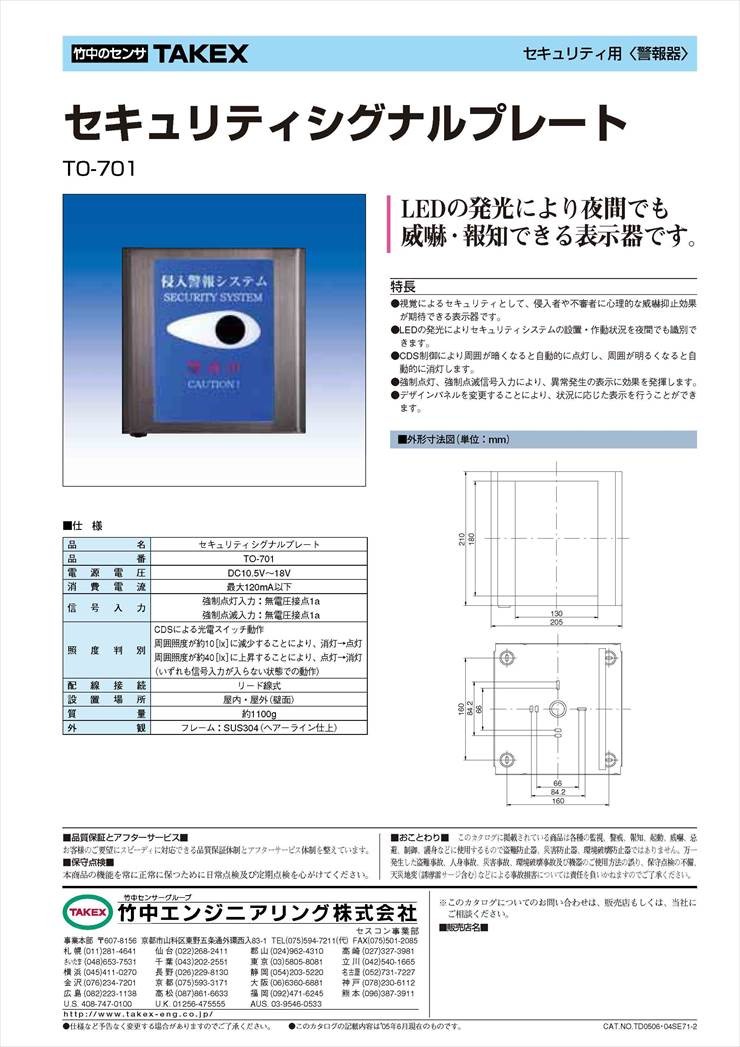

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスビルや店舗の出入口付近
  • 工場の外壁や外周フェンス付近
  • 夜間無人になる駐車場や駐輪場
  • 重要設備の警戒エリア明示

導入前に確認したいポイント

  • DC12Vの電源供給が可能か
  • 壁面の強度が1100gの重量に耐えられるか
  • CDSセンサーが街灯等の外部光源を直接受けないか
  • 警報盤等からの信号入力（無電圧接点）の有無

特長

侵入者を心理的に圧迫する高い威嚇・抑止効果

建物にセキュリティシステムが導入されていることを、LEDの発光によって視覚的に強く訴えかけます。不審者に対して「見られている」「対策されている」という心理的なプレッシャーを与え、犯罪を未然に防ぐ効果が期待できます。

夜間でも一目で識別できるLED面発光パネル

高輝度LEDを採用した面発光ユニットにより、暗闇の中でも「侵入警報システム」の文字とシンボルを鮮明に浮き上がらせます。遠目からでもセキュリティの作動状況を判別できるため、広範囲への威嚇に最適です。

CDSセンサー（照度センサー）による自動運用

周囲の明るさを感知するCDSセンサーを搭載しています。暗くなると自動的に点灯し、明るくなると消灯するため、タイマー設定などの複雑な管理を必要とせず、夜間の防犯レベルを効率的に向上させます。

異常発生を動的に伝える「点灯・点滅」切替機能

外部からの信号入力により、表示状態を切り替え可能です。通常時は点灯（警戒中）、異常発生時には点滅（発報中）といったように、システムのステータスを動的に表示し、周囲へ異常をいち早く知らせることができます。

過酷な環境に耐えるSUS304ヘアライン筐体

外装フレームには耐食性に優れたステンレス（SUS304）を採用し、ヘアライン仕上げを施しています。屋外設置においても錆に強く、長期間にわたって美観と高い質感、そして重厚な威嚇効果を維持します。

状況に合わせたデザインパネルのカスタマイズ

表示内容のデザインパネルを変更することで、設置現場の状況や用途に応じた独自の表示を行うことが可能です（別途見積り対応）。標準の「侵入警報」以外にも、柔軟な運用をサポートします。

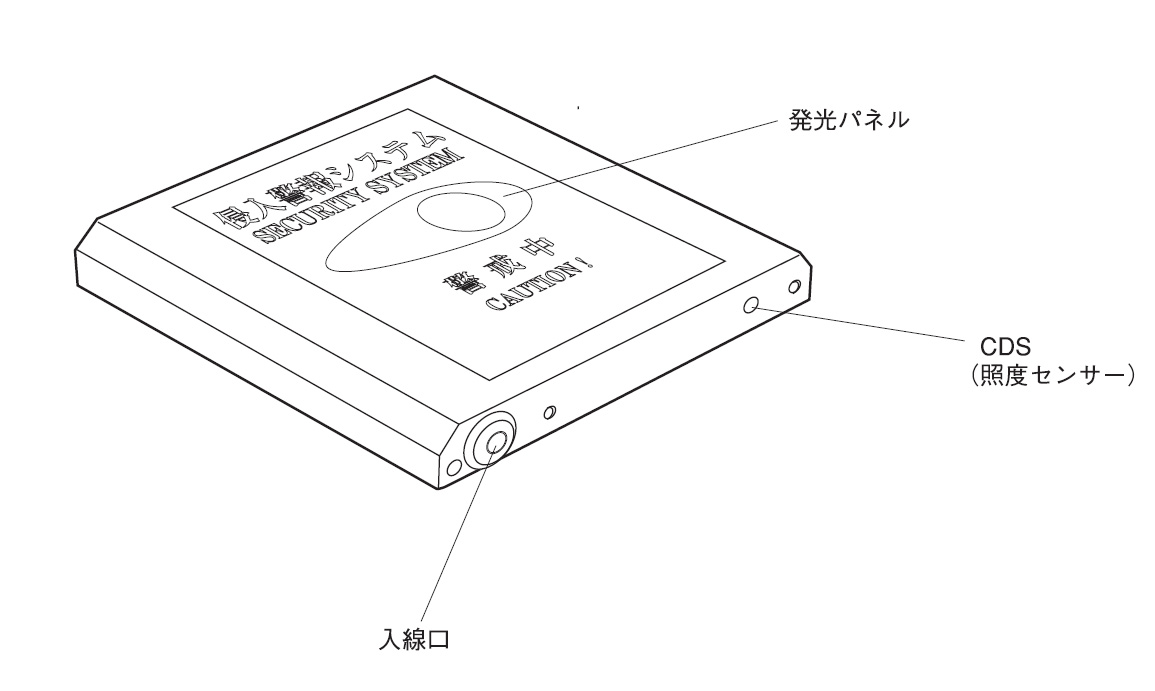

柔軟な施工を可能にする3箇所の入線口設計

本体の背面および側面に合計3箇所の入線口を配置しています。壁内からの隠ぺい配線はもちろん、露出配管を利用した施工にも柔軟に対応でき、設置現場の美観を損ないません。

優先制御ロジックによる確実なステータス表示

信号入力には優先順位が設定されており、点滅入力が最優先されます。これにより、CDSセンサーによる自動点灯中であっても、異常信号が入れば確実に点滅動作へと移行し、緊急事態を最優先で報知します。

選定時に評価したい強み

  • 信頼のTAKEX品質： セキュリティ専業メーカーならではの高い信頼性と耐久性。
  • メンテナンスフリーな夜間点灯： 高精度なフォトIC制御による正確な昼夜判別。
  • 強固なステンレス外装： 1.1kgの重量感とSUS304による圧倒的な堅牢性。
  • 直感的な信号制御： 無電圧接点入力によるシンプルな「消灯・点灯・点滅」制御。

施工・設置ガイド

本製品は重量があるため、適切な固定と環境設定が必要です。以下のガイドラインに従って施工してください。

確認項目 この製品での考え方
取付高さ 床面から1m以上の高い位置を推奨。いたずら防止と視認性確保のため。
配線距離 電圧降下を防ぐため、距離が長い場合は太い電線または18Vに近い電圧での供給を検討。
CDS受光部 センサー部を塞がないこと。また、街灯や車のヘッドライトが直接当たらない向きに調整。
ノイズ対策 エアコン室外機などの動力線からは離して配線すること。

製品仕様

項目 内容
品名 セキュリティシグナルプレート
品番 Ｔ０－７０１
電源電圧 ＤＣ１０．５Ｖ〜１８Ｖ（極性あり）
消費電流 １２０ｍＡ以下（最大時）
信号入力 強制点灯入力：無電圧接点（ａ接点）
強制点滅入力：無電圧接点（ａ接点）
照度判別 点灯：周囲照度が約１０[ｌｘ]に減少時
消灯：周囲照度が約４０[ｌｘ]に上昇時
（いずれも信号入力がない状態での動作）
使用可能周囲温度 －１０℃〜＋４０℃（結露・氷結なきこと）
配線接続 リード線式（5芯）
設置場所 屋内・屋外：壁面取付
質量 約１，１００ｇ
外観 フレーム：ＳＵＳ（ヘアーライン仕上）

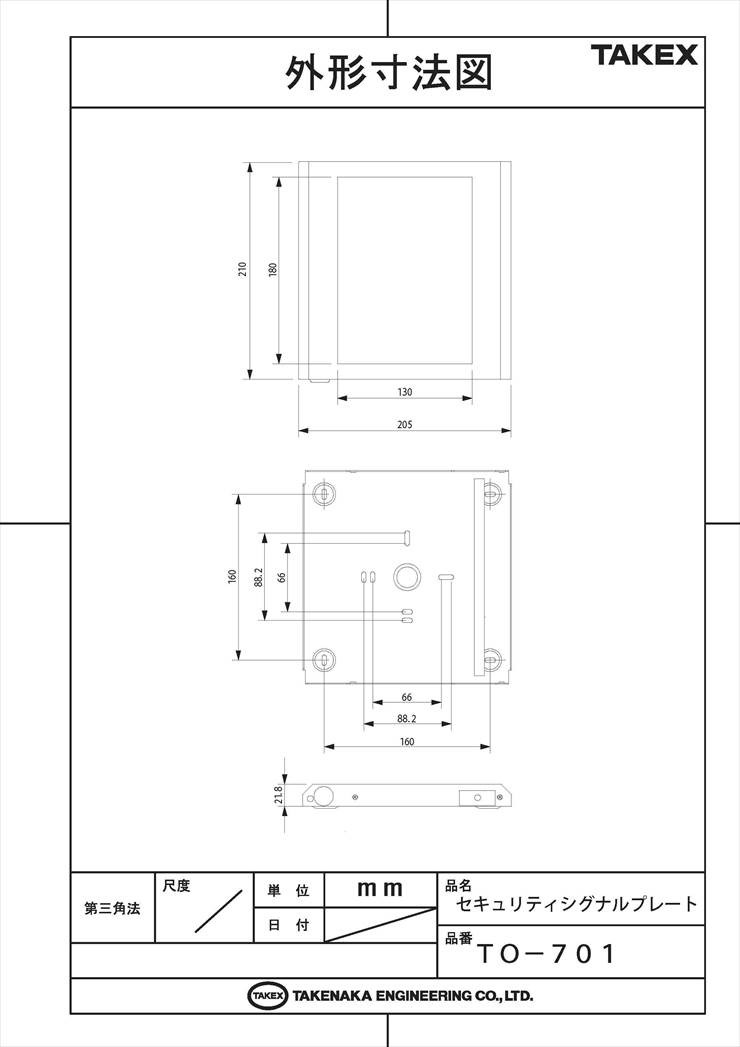

外形寸法 H210 × W205 × D21.8 mm
付属品 タッピングネジ M3.8×38（4本）

FAQ

Q：昼間でも常に点灯させることはできますか？ A：はい、「強制点灯入力（青色リード線）」を「COM（白色リード線）」に短絡させることで、周囲の明るさに関係なく常時点灯させることが可能です。
Q：点滅と点灯の信号が同時に入った場合はどうなりますか？ A：本製品の内部ロジックでは「点滅入力」が優先されます。したがって、同時に信号が入った場合は点滅動作を行います。
Q：屋外で使用しても錆びませんか？ A：外装フレームには耐食性の高いSUS304（ステンレス）を使用していますが、もらい錆等を防ぐため、定期的に乾いた布で清掃することをお勧めします。
Q：AC100Vの電源に直接接続できますか？ A：いいえ、できません。本製品はDC10.5V〜18V駆動です。必ずACアダプターや警報盤からの電源を使用してください。
Q：夜間になっても自動点灯しません。原因は何ですか？ A：CDSセンサー（照度センサー）付近に街灯や他の強力な光源がないか確認してください。また、配線の電圧が不足している可能性もあります。
Q：昼間なのに点灯してしまいます。なぜですか？ A：CDSセンサーが汚れや物で遮られていないか確認してください。センサーが暗いと判断すると昼間でも点灯します。
Q：表示パネルの文字をオリジナルのものに変更できますか？ A：特注対応（別途見積り）にて、デザインパネルの変更が可能です。導入時にご相談ください。
Q：設置には電気工事士の資格が必要ですか？ A：DC12Vの弱電配線および壁面固定ですので、AC100V側の工事を伴わない範囲であれば資格は不要ですが、確実な施工のため専門業者への依頼を推奨します。
Q：消費電流はどのくらいですか？ A：最大時で120mA以下です。電源供給源（警報盤等）の容量計算に含めてください。
Q：取り付け用のネジは付属していますか？ A：はい、M3.8×38のタッピングネジが4本付属しています。壁の材質に合わせて必要に応じアンカー等をご用意ください。
