坂本電機製作所防爆機器耐圧防爆構造 d2G4 産業用警報器第1種・第2種危険場所対応

BX-15P 耐圧防爆構造d2G4 耐圧防爆形ベル

BX-15Pは、爆発性ガスが発生する恐れのある危険箇所において、確実な音声警報を提供するために設計された、長寿命な耐圧防爆形ベルです。d2G4規格に適合し、堅牢な耐圧防爆容器によって内部の爆発火炎を外部に伝播させない高い安全性を誇ります。

型番： BX-15P
製品名： 耐圧防爆形ベル
防爆構造： 耐圧防爆構造 (d2G4)
主な用途： 石油プラント、化学工場、塗装工場等の警報・通報
音量： 85dB以上（前方1m）
電源仕様： AC100V（その他DC24V〜AC220V等も特注対応可能）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

石油精製・化学コンビナートでの緊急警報
薬品貯蔵庫・塗装ラインの異常報知
第1種(Zone1)・第2種(Zone2)危険場所の安全対策
粉塵や爆発性ガスが滞留する可能性のある産業現場

導入前に確認したいポイント

設置場所がd2G4規格に適合するエリアか
AC100V電源の供給が可能か（他電圧は別途相談）
取付面が平坦で、強固に固定できる状態か
配線距離による電圧降下の影響を考慮しているか

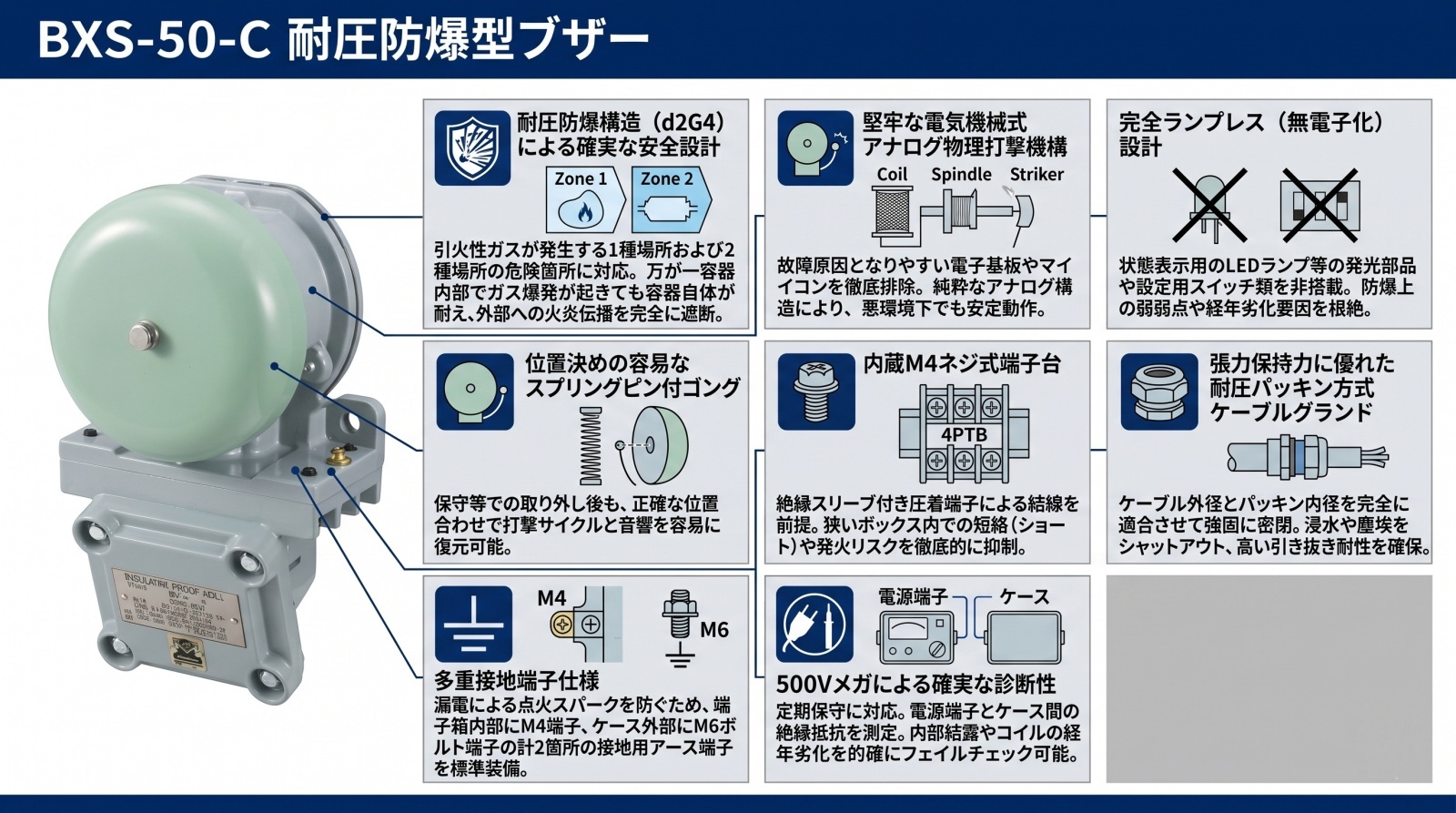

特長

耐圧防爆構造（d2G4）による高度な安全性

万が一、容器内部で爆発性ガスに引火した場合でも、その爆発圧力に耐え、かつ外部の爆発性雰囲気に火炎を伝播させない強靭な「耐圧防爆容器」を採用。第1種場所（Zone1）および第2種場所（Zone2）での使用が公的に認可されています。

85dB以上の強力な音響出力

前方1mで85dB以上の大音量を実現。騒音の多い工場やプラント内でも、確実に周囲へ異常を知らせる物理打撃式のアナログ鳴動機構を採用しています。

過酷な環境に耐える堅牢設計

メラミン焼付塗装が施された外装と、精緻に加工された耐圧防爆面（結合部）により、長期にわたって防爆性能と耐久性を維持します。質量約4.8kgの重量感が、その堅牢性を裏付けています。

確実な物理打撃メカニズム

内部のコイルに電流を流し、スピンドルを介して打ち子が鈴（ゴング）を物理的に打撃する構造です。電子音とは異なる、人間の耳に届きやすい物理的な打撃音により、注意喚起能力を高めています。

メンテナンス性を考慮した独立端子箱

外部ケーブルの引き込みと結線を行う端子箱を独立して設置。防爆性能を維持しつつ、現場での施工や配線確認がスムーズに行えるよう設計されています。

幅広い電源電圧への柔軟な対応

標準のAC100V仕様のほか、現場環境に合わせてAC110V、AC200V、AC220V、DC24V、DC100V、DC200Vといった多様な電源電圧にも対応可能（要問い合わせ）です。

    選定時に評価したい強み
    公的規格適合： 検定合格番号 第T58709号を取得済みの信頼性。
実績ある構造： 故障リスクの低い電気機械式ベルを採用。
防爆性能の生命線： 精密な「耐圧防爆面」設計による確かな遮炎性。
長寿命設計： 産業用途を前提とした耐候性の高い塗装と部品構成。



施工・設置ガイド

防爆性能を維持するため、施工時には以下の点に細心の注意を払ってください。

確認項目	この製品での施工・運用基準
取付面の状態	必ず強固で平坦な面に取り付けてください。面の歪みはケースの変形を招き、鳴動不良の原因となります。
使用ボルト	M10ボルト2本を使用し、スプリングワッシャーを併用して確実に緩み止めを行ってください。
接地（アース）	安全のため、内部接地端子(M4)または外部接地端子(M6)を必ず施工してください。
配線引き込み	ケーブルグランドを使用する場合、パッキン内径とケーブル外径を完全に適合させてください。

トラブルシューティング

現象	原因	処置
全く鳴動しない	電源未供給、端子箱内の結線不良	端子台での電圧測定を行い、定格電圧が来ているか確認してください。
音が小さい・濁る	電圧降下、据付面の歪み、鈴の変形	末端電圧を測定し、ケーブルサイズを検討してください。また取付ネジを一度緩め、歪みを解消してください。
絶縁抵抗の低下	内部結露、浸水、コイル劣化	500Vメガで測定し、10MΩ以下の場合は直ちに交換を検討してください。

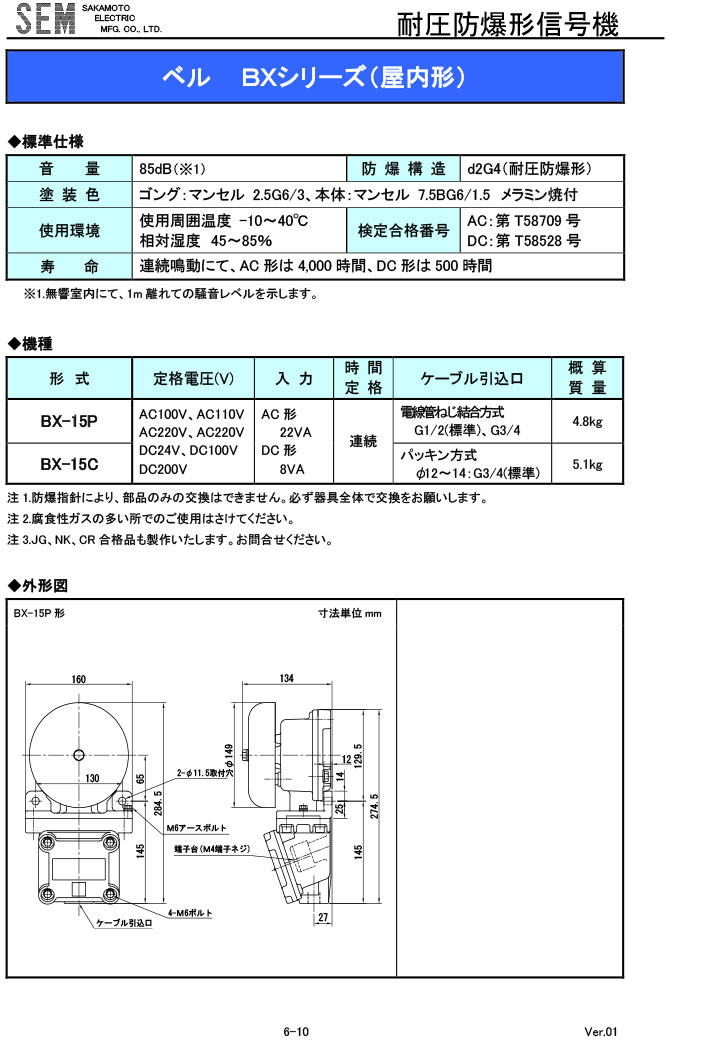

製品仕様

項目	内容
品名	耐圧防爆形ベル
品番	BX-15P
電源電圧	AC100V（標準仕様）
消費電力	22VA以下
音量	85dB（前方1m）
防爆構造	d2G4 (耐圧防爆形)
ケーブル引込口	電線管ねじ結合方式 G1/2 (※G3/4仕様もあり)
ケーブルグランド	無し（標準時）
使用可能周囲温度	-10℃〜+40℃（氷結なきこと）
使用可能周囲湿度	相対湿度 85%以下（結露なきこと）
外観	メラミン焼付塗装
質量	約4.8kg
検定合格番号	第T58709号
メーカー価格	125,000円

FAQ

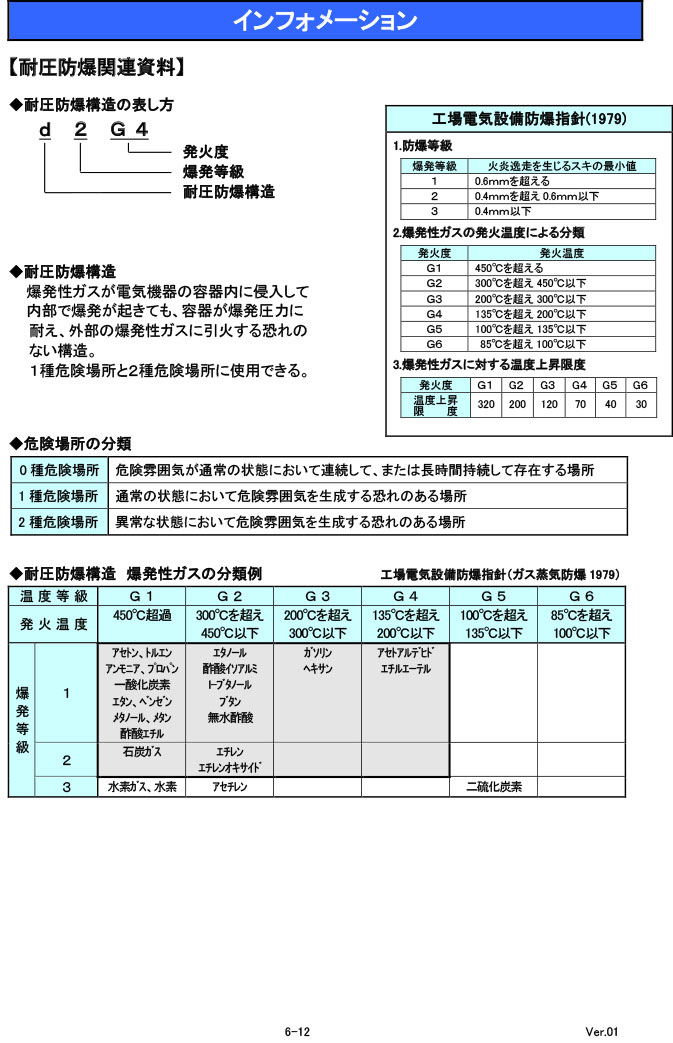

Q：d2G4とはどのような防爆性能を指しますか？ A：d（耐圧防爆構造）、2（爆発等級2：隙間から火炎が通りにくい）、G4（発火度G4：発火温度が135℃超200℃以下のガスに対応）を意味し、高度な安全性を有しています。

Q：屋外で使用することは可能ですか？ A：周囲温度-10℃〜+40℃、湿度85%以下の環境であれば使用可能ですが、氷結や激しい結露がない場所に設置してください。

Q：音量の調節は内部で行えますか？ A：本製品は物理的な打撃式ベルのため、ボリューム等の調節機構はありません。音量は供給電圧に依存します。

Q：断続音（ウーウーなど）を出すことはできますか？ A：本体のみでは連続音となります。断続音にする場合は、外部の制御盤側で電源のON/OFF制御を行う必要があります。

Q：LEDなどの動作表示灯は付いていますか？ A：本製品にインジケーター類は搭載されておりません。動作確認は実際の鳴動音で行います。

Q：ケーブル引込口のサイズを変更できますか？ A：標準はG1/2ですが、G3/4仕様の取り扱いもございます。ご注文時にご指定ください。

Q：設置後に音が小さくなったのですが。 A：ケーブルの電圧降下を疑ってください。末端の電圧が定格を下回ると打撃力が低下し、音量が著しく小さくなります。

Q：メンテナンスの目安はありますか？ A：定期的に絶縁抵抗測定（500Vメガ）を行い、100MΩ以上であることを確認してください。10MΩ以下は交換推奨です。

Q：Zone1（第1種場所）でも使用できますか？ A：はい、本製品の耐圧防爆構造はZone1およびZone2の両方で使用が認められています。

Q：分解して内部を点検してもよいですか？ A：防爆面は精密に設計されており、不要な分解は防爆性能の喪失を招きます。異常時は原則として現品交換を行ってください。
