BXS-50-P 耐圧防爆構造d2G4 耐圧防爆形ブザー TAKEX 竹中エンジニアリング [BXS-50-P]

BXS-50-P 耐圧防爆構造d2G4 耐圧防爆形ブザー TAKEX 竹中エンジニアリング [BXS-50-P]

販売価格: 会員のみ販売

商品詳細

耐圧防爆構造 d2G4適合 Zone1/Zone2対応 大音量ブザー 産業用警報器

BXS-50-P 耐圧防爆形ブザー（d2G4対応）

過酷なプラント環境や爆発性ガスが発生する危険箇所で、確実な警報を鳴動させるための耐圧防爆形ブザーです。堅牢な物理構造により、安全性と高耐久性を両立しています。

  • 型番： BXS-50-P
  • 防爆構造： 耐圧防爆構造 (d2G4)
  • 音量： 95dB以上 (前方1m)
  • 対応危険場所： 第一種危険場所(Zone1) / 第二種危険場所(Zone2)
  • 接続方式： 電線管ねじ結合方式 (G1/2)
  • 主な材質： 鋳鉄（本体）/ アルミ合金（端子箱）

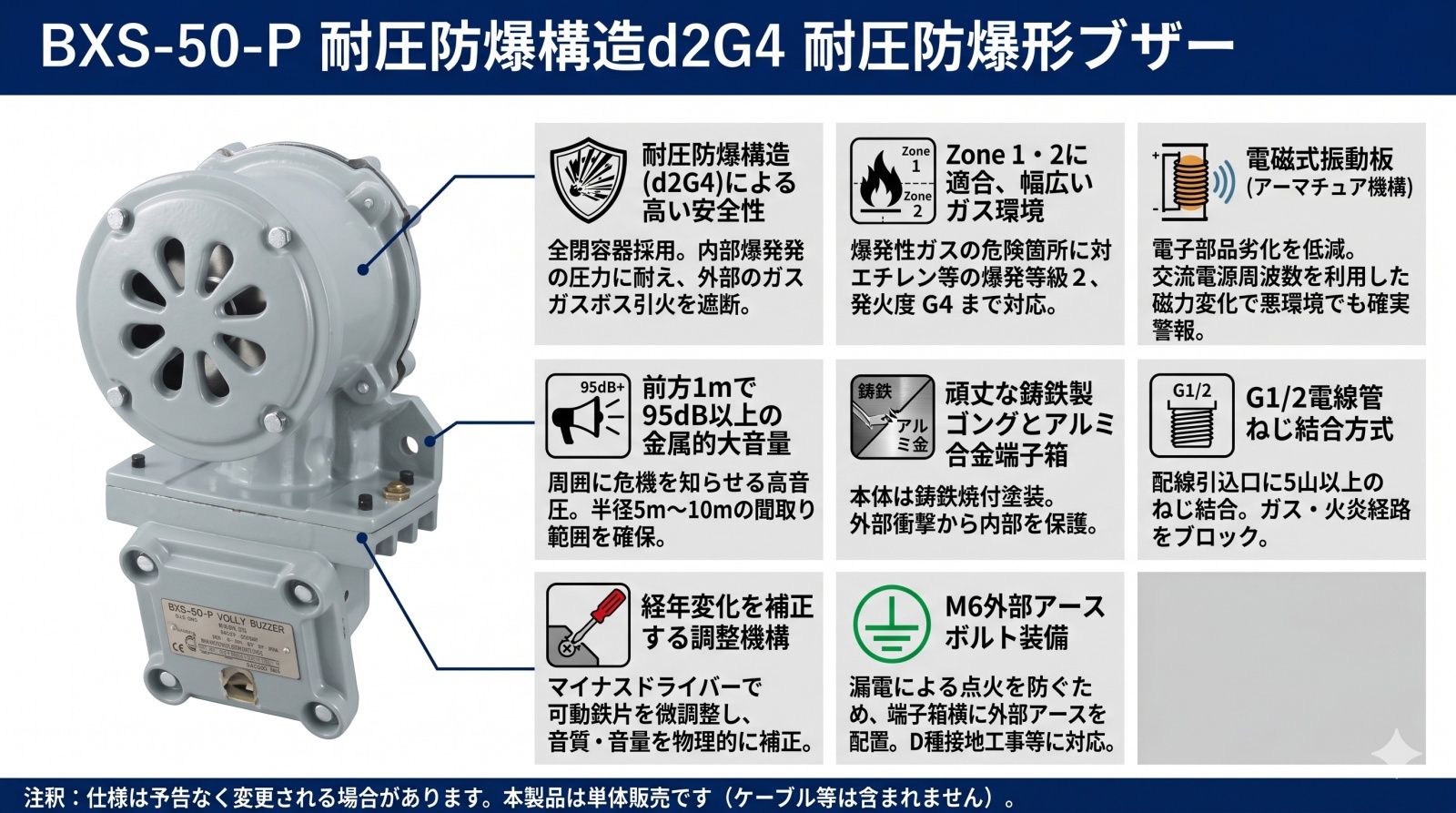

BXS-50-P 耐圧防爆形ブザー 外観

資料ダウンロード

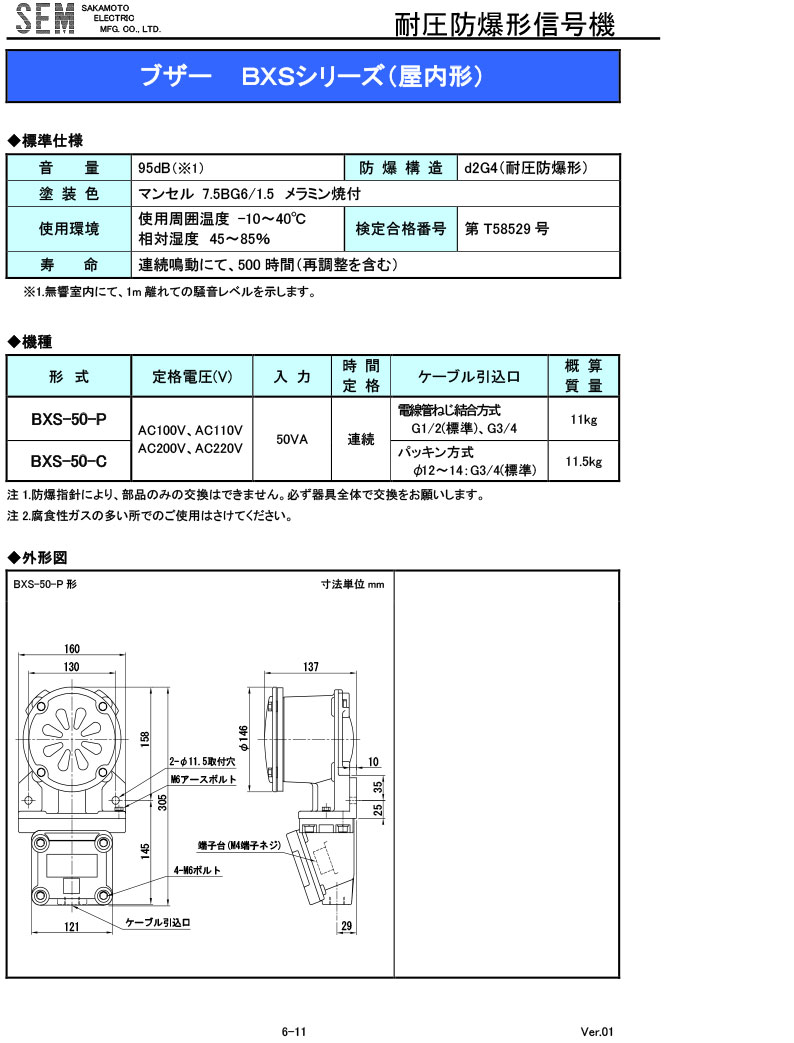

仕様書（PDF）

この製品が向いている用途

  • 石油化学プラント・化学工場
  • 薬品貯蔵庫・塗装ライン
  • ガスの発生する可能性がある地下設備
  • 爆発性雰囲気下での異常警報・起動通知

導入前に確認したいポイント

  • 設置場所がZone1またはZone2であること
  • 対象ガスが爆発等級2・発火度G4以下であること
  • 電源電圧（AC100Vが標準、他は指定が必要）
  • 取付面の耐荷重（約11kgの重量があります）

特長

信頼の耐圧防爆構造（d2G4）

万が一、容器内部に可燃性ガスが侵入し爆発が発生しても、強固な鋳鉄製容器がその圧力に耐え、外部のガスへの引火を防ぎます。爆発等級2、発火度G4までの広範なガス雰囲気下で安全に使用可能です。

95dB以上の大音量を実現

電磁式振動板（アーマチュア機構）を採用し、前方1mで95dB以上の強力な警告音を発生させます。騒音の激しい工場内やプラント内でも、聞き取りやすい金属的な打撃音で異常を知らせます。

Zone 1およびZone 2の危険箇所に対応

労働安全衛生法および電気機械器具防爆構造規格に準拠し、第一種（Zone 1）および第二種（Zone 2）危険場所での設置が法的に認められています。高度な安全性が求められる現場に最適です。

堅牢な鋳鉄・アルミ合金製筐体

メインハウジングには鋳鉄、端子箱にはアルミ合金を採用。メラミン焼付塗装により耐候性を高めており、過酷な産業現場での長期使用に耐えうる堅牢な設計となっています。

物理的な音質・音量調整機構

電子回路による音量調節ではなく、アーマチュア（可動鉄片）のクリアランスを物理的に調整することで音質や音量を最適化できます。アナログ構造ゆえの故障の少なさと信頼性が特長です。

確実な結線を支える端子箱設計

G1/2サイズの電線管ねじ結合方式を採用。4本のM6ボルトで厳重に密閉された端子箱内部には、電源接続用のM4なべねじ端子台と接地端子を備え、防爆規格に則った確実な施工をサポートします。

長寿命設計と予防保全

連続鳴動500時間の機械的寿命を持ち、定期的なアーマチュア調整を行うことで長期にわたり安定した性能を維持します。シンプルな機構により、複雑な電子部品の劣化リスクを排除しています。

選定時に評価したい強み

  • 防爆性能： 日本の型式検定（第T58529号）を取得した確かな防爆仕様
  • 音響特性： 距離があっても減衰しにくい強力な物理打撃音
  • 施工性： 汎用的なG1/2電線管接続に対応し、既存設備への導入がスムーズ
  • 耐久性： 電子部品を最小限に抑えたアナログアーマチュア方式による高信頼性

施工・設置ガイド

本製品の設置には、防爆電気設備に関する専門知識が必要です。以下のガイドラインに従って施工してください。

確認項目 基準・注意事項
取付ピッチ・ボルト 2-Φ11.5穴を使用。M10ボルト2本（現場手配）で確実に固定してください。
設置姿勢 水分や結露の侵入を防ぐため、ケーブル引込口を下向きまたは横向きにすることを推奨します。
配線工法 厚鋼電線管による配線を行い、防爆シーリングフィッチングによるシール加工を確実に行ってください。
接地工事 D種接地（旧第三種接地）等、法規に基づき外部アースボルトまたは内部接地端子を接続してください。
防爆面の保護 カバー開閉時、接合面（防爆面）に傷をつけないよう注意してください。傷がある場合、防爆性能を喪失します。

製品仕様

項目 内容
品名耐圧防爆形ブザー
品番BXS-50-P
電源電圧AC100V（※AC110V/200V/220Vはオプション）
消費電力50VA以下
音量95dB以上 (前方1m)
防爆構造d2G4 (耐圧防爆形)
検定合格番号第T58529号
ケーブル引込口電線管ねじ結合方式 G1/2
ケーブルグランドなし
使用周囲温度-10℃〜+40℃ (氷結なきこと)
外観塗装メラミン焼付塗装 (マンセル 7.5BG6/1.5 近似)
質量約11kg
時間定格連続

FAQ

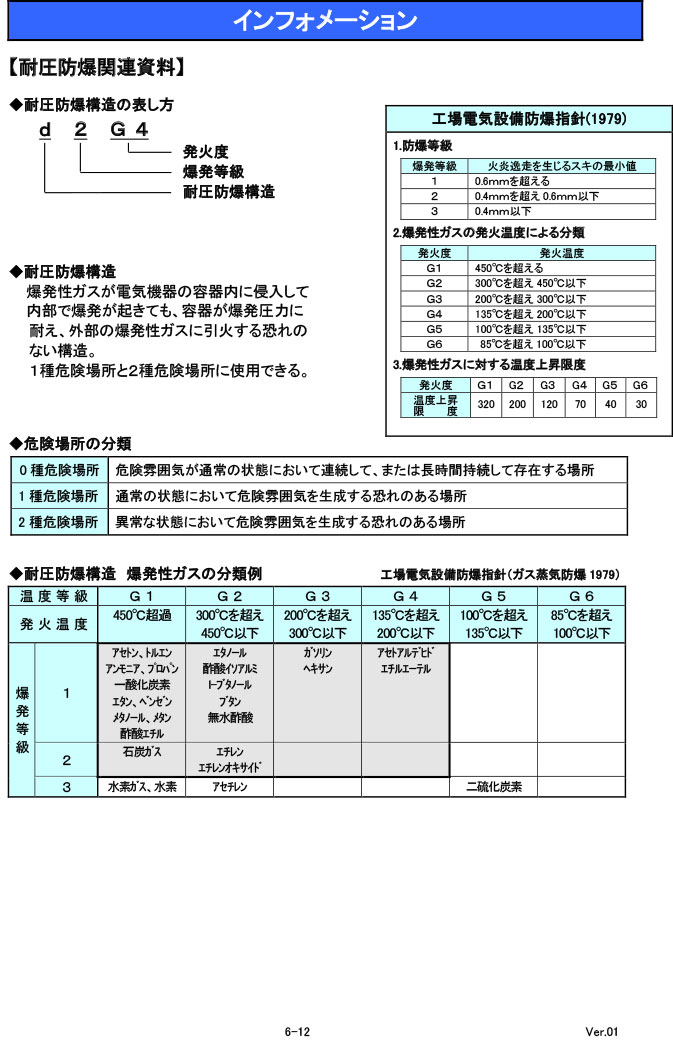

Q：d2G4とはどのような意味ですか？ A：耐圧防爆構造(d)であり、爆発等級2（エチレン等に対応）、発火度G4（自然発火温度135℃超200℃以下のガスに対応）であることを示します。
Q：Zone 0（特別危険箇所）で使用できますか？ A：いいえ、Zone 0では使用できません。Zone 1（第一種）およびZone 2（第二種）危険場所でご使用いただけます。
Q：音量の調整は可能ですか？ A：はい。本体カバーを外し、内部のアーマチュア（可動鉄片）のクリアランスをマイナスドライバーで物理的に微調整することで可能です。
Q：屋外で使用できますか？ A：使用可能ですが、直射日光による筐体温度上昇を防ぐため、サンシェード（日よけ）の設置を推奨します。また腐食性ガスの多い環境は避けてください。
Q：耐用年数（寿命）はどのくらいですか？ A：機械的な寿命は累計鳴動時間500時間です。ただし、50時間ごとのアーマチュア調整を行うことが前提となります。
Q：AC200V環境で使いたいのですが。 A：標準はAC100Vですが、AC200V、AC110V、AC220V仕様もバリエーションとして存在します。詳細はお問い合わせください。
Q：故障した場合、部品交換はできますか？ A：防爆規格上、部品単位での修理・交換は認められていません。異常が発生した場合は、器具全体（アセンブリ）での新品交換が必要です。
Q：取付にはどのようなボルトが必要ですか？ A：M10サイズのボルト2本をご用意ください。腐食防止のためステンレス製（SUS304等）を推奨します。
Q：ケーブルグランドは付属していますか？ A：BXS-50-Pは電線管ねじ結合方式(G1/2)のため、ケーブルグランドは付属しません。電線管を直接接続する仕様です。
Q：日常点検で確認すべきポイントは？ A：外観のサビや破損、端子箱の締め付け、および絶縁抵抗値（100MΩ以上）の定期的な確認を推奨します。
