竹中エンジニアリング（TAKEX）耐圧防爆構造(d2G4) 警報用ベル危険場所対応

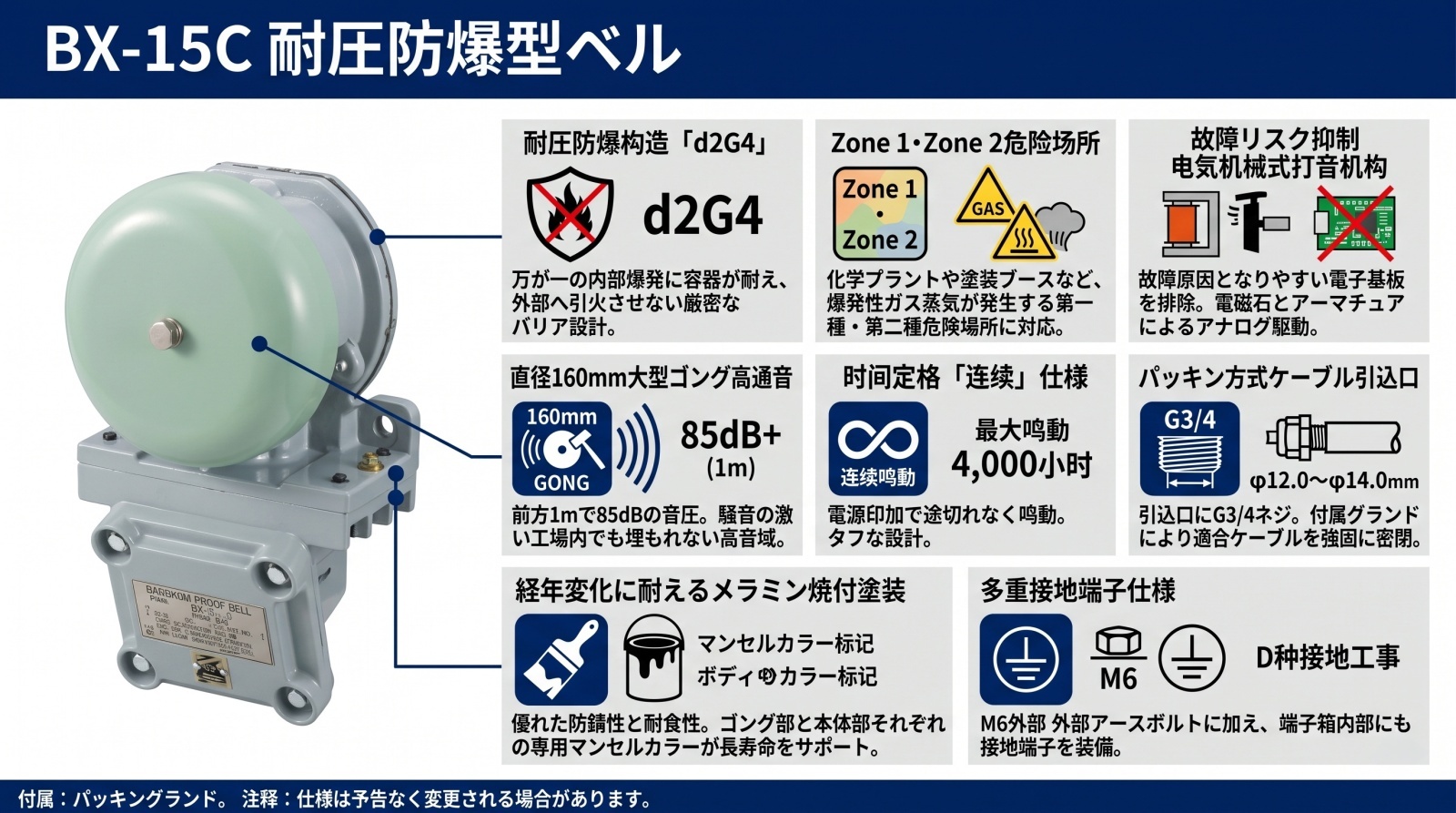

BX-15C 耐圧防爆型ベル

爆発性ガスや蒸気が存在する過酷な危険環境下において、確実な警告音で異常を知らせるプロフェッショナル仕様の耐圧防爆形ベルです。d2G4規格に準拠し、化学プラントや塗装ブースなどでの安全運用を支えます。

型番： BX-15C
製品名： 耐圧防爆型ベル
防爆構造： d2G4（耐圧防爆構造）
適合地域： 第一種危険場所（Zone 1）、第二種危険場所（Zone 2）
主な用途： 火災報知、ガス漏れ警報、設備異常通知、避難指示
電源仕様： AC仕様およびDC仕様（各種電圧バリエーションあり）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

石油精製・化学プラントの警報設備
塗装ブースや溶剤保管庫の異常通知
ガス充填所や危険物倉庫の避難警報
粉塵や揮発性ガスが発生する工業現場

導入前に確認したいポイント

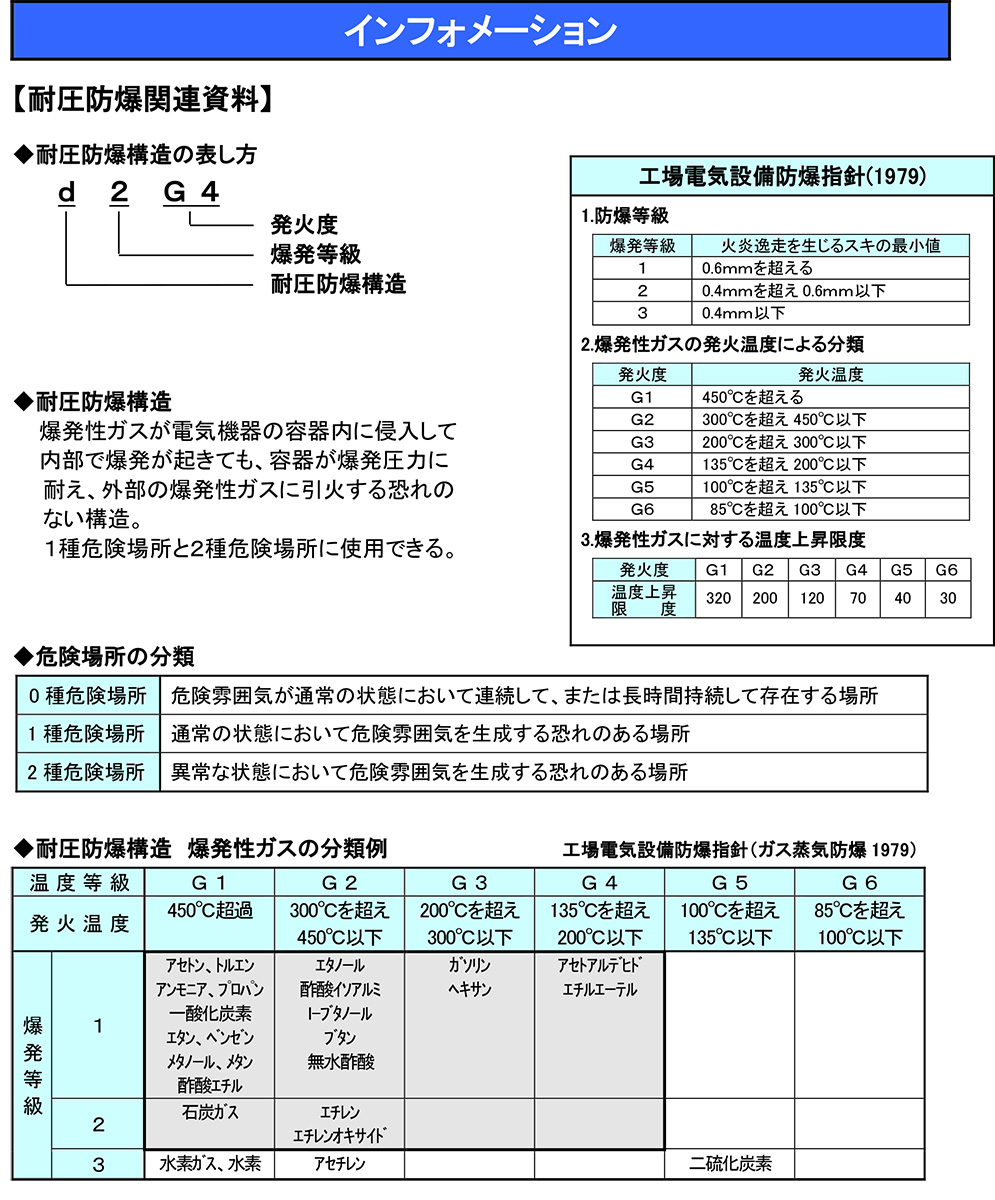

設置場所の防爆等級（d2G4適合か）
電源電圧（AC/DCおよびボルト数）
設置場所が屋内であること（屋内専用）
ケーブル外径がφ12.0mm〜φ14.0mmか

特長

耐圧防爆構造「d2G4」による高い安全性

万が一容器内部で爆発が発生しても、その圧力に耐え、外部の爆発性ガスに引火させない「d2G4」規格をクリアしています。エチレンや石炭ガスなどが存在する「爆発等級2」、発火温度が135℃を超える「発火度G4」の環境下で安全に使用可能です。

Zone 1 / Zone 2 の危険場所で運用可能

爆発性雰囲気が通常時または異常時に発生する恐れがある、第一種危険場所（Zone 1）および第二種危険場所（Zone 2）での使用が法的に認められています。高度な安全管理が求められる産業施設に不可欠なデバイスです。

85dB以上の貫通力ある大音量

前方1mにおいて85dB以上の音圧を実現。独自の大型ゴング（直径160mm）と共鳴設計により、騒音の激しい工場内でも作業者の耳へ確実に警報を届けます。物理的な打音機構のため、音の立ち上がりが早く直感的な危険察知を促します。

過酷な環境に耐えるメラミン焼付塗装

筐体には工業用として実績のあるメラミン焼付塗装を施しています。油分や粉塵が付着しやすい現場でも長期にわたって優れた防錆性と耐食性を維持し、機器の堅牢性を保ちます。

多様な現場に対応する電源バリエーション

AC100V、AC200Vから、DC24V、DC100Vまで幅広い電源仕様をラインアップ。既存の防災システムやPLC制御システムに合わせた最適なモデルを選択いただけます。（※ご注文時に仕様指定が必要です）

防爆性能を維持する専用ケーブル引込口

信頼性の高い「パッキン方式」のケーブル引込口を採用。付属のケーブルグランドを使用し、規定外径のケーブルを正しく締結することで、防爆性能を長期間にわたり確実に担保します。

フェイルセーフを追求したシンプル機構

内部に複雑な電子基板をあえて搭載せず、電磁石とアーマチュアによる質実剛健な打撃機構を採用。故障リスクを低減し、いざという時の確実な動作（鳴動）を最優先した設計思想です。

連続鳴動に対応する高耐久設計

入力時間定格は「連続」仕様。AC仕様で4,000時間、DC仕様で500時間の累積鳴動寿命を誇り、長時間の警報維持が求められる現場でも安心して運用いただけます。

    選定時に評価したい強み
    圧倒的な信頼性： 日本国内の防爆検定に合格した確かな品質と安全性。
施工性の配慮： G3/4ネジの引込口と、内部・外部両方に備えた接地端子。
保守の明確化： 物理寿命が明示されており、計画的なメンテナンス（更新）が可能。
警告効果： 電子音とは異なる、物理打音特有の存在感と遠達性。



施工・設置ガイド

設置の際は、以下の条件を遵守してください。特にケーブルの選定と締め付けは防爆性能に直結します。

確認項目	この製品での考え方
設置高さ	作業者の耳の高さを基準に、2.5m〜3.0m程度を推奨。
取付下地	5.1kgの質量と振動に耐える鋼板やH鋼等へM10ボルトで固定。
適合ケーブル	外径 φ12.0mm 〜 φ14.0mm の真円に近いケーブルを厳守。
接地（アース）	D種接地工事（100Ω以下）を必ず実施。

製品仕様

項目	内容

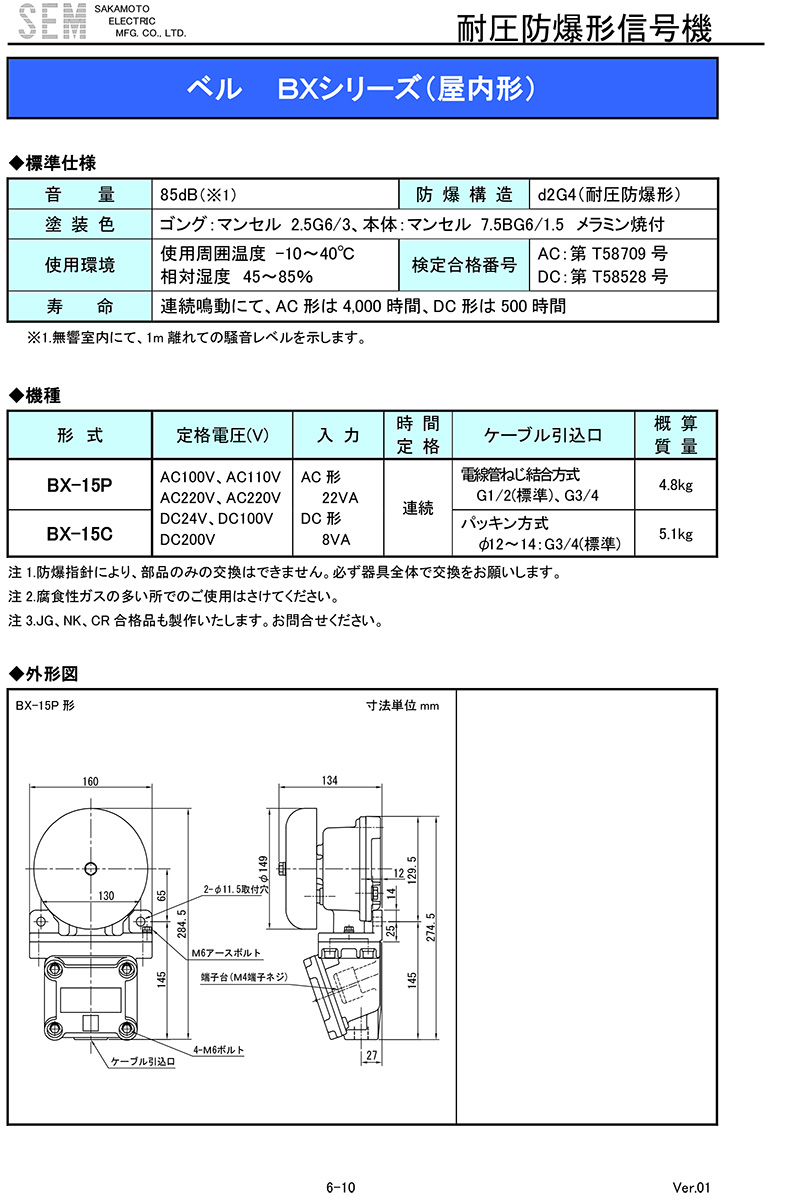

品名	耐圧防爆形ベル
品番	BX-15C（AC仕様） / BX-15C（DC仕様）
防爆構造	d2G4（耐圧防爆構造）
適合危険場所	第一種危険場所（Zone 1）、第二種危険場所（Zone 2）
定格電圧	AC100V, AC110V, AC200V, AC220V DC24V, DC100V, DC200V
消費電力	AC形：22VA以下 / DC形：8VA以下
音量	85dB（前方1m、無響室測定）
入力時間定格	連続
期待寿命	AC形：4,000時間 / DC形：500時間（連続鳴動時）
使用周囲温度	-10℃ 〜 +40℃（結露なきこと）
設置場所	屋内専用
ケーブル引込方式	パッキン方式（G3/4ネジ）
適合ケーブル外径	φ12.0mm 〜 φ14.0mm（厳守）
本体質量	約5.1kg
塗装色	ゴング：マンセル 2.5G6/3 本体：マンセル 7.5BG6/1.5
検定合格番号	AC仕様：第T58709号 / DC仕様：第T58528号

FAQ

Q：d2G4とはどのような意味ですか？ A：耐圧防爆構造（d）であり、爆発等級2（エチレン等に対応）、発火度G4（発火温度135℃超に対応）のガスが存在する場所で使用可能であることを示します。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨水が直接かかる場所や屋外での使用は避けてください。

Q：音量の調整はできますか？ A：本体に音量調整ボリュームは備わっていません。物理的な打音により85dB以上の一定音量で鳴動します。

Q：故障した際に内部のコイルだけ交換できますか？ A：防爆検定の規定により、部品単位の交換修理は認められていません。故障の際は器具全体を交換してください。

Q：どのようなケーブルを使用すればよいですか？ A：仕上がり外径がφ12.0mm〜φ14.0mmの真円に近いケーブル（CVケーブル等）をご使用ください。

Q：電源の極性はありますか？ A：AC/DCともに端子台の接続に極性はありませんが、接地（アース）は必ず正しく接続してください。

Q：40℃を超える場所での使用は可能ですか？ A：使用周囲温度範囲は-10℃〜+40℃です。この範囲を超える環境での使用は防爆性能を担保できないため禁止されています。

Q：鳴動パターンの変更は可能ですか？ A：ベル本体には制御機能はありませんが、電源供給側のPLC等でON/OFFを切り替えることで間欠鳴動などの制御が可能です。

Q：メンテナンスの頻度はどのくらいですか？ A：日常点検での発音確認に加え、累積鳴動時間が寿命（AC:4000h/DC:500h）に達する前に計画的な交換を推奨します。

Q：アース端子はどこにありますか？ A：本体外部のフランジ部にM6ボルトがあるほか、端子箱内部にも接地端子が備わっています。
