竹中エンジニアリング (TAKEX) セキュリティ用スピーカータンパー出力付屋内・半屋外対応

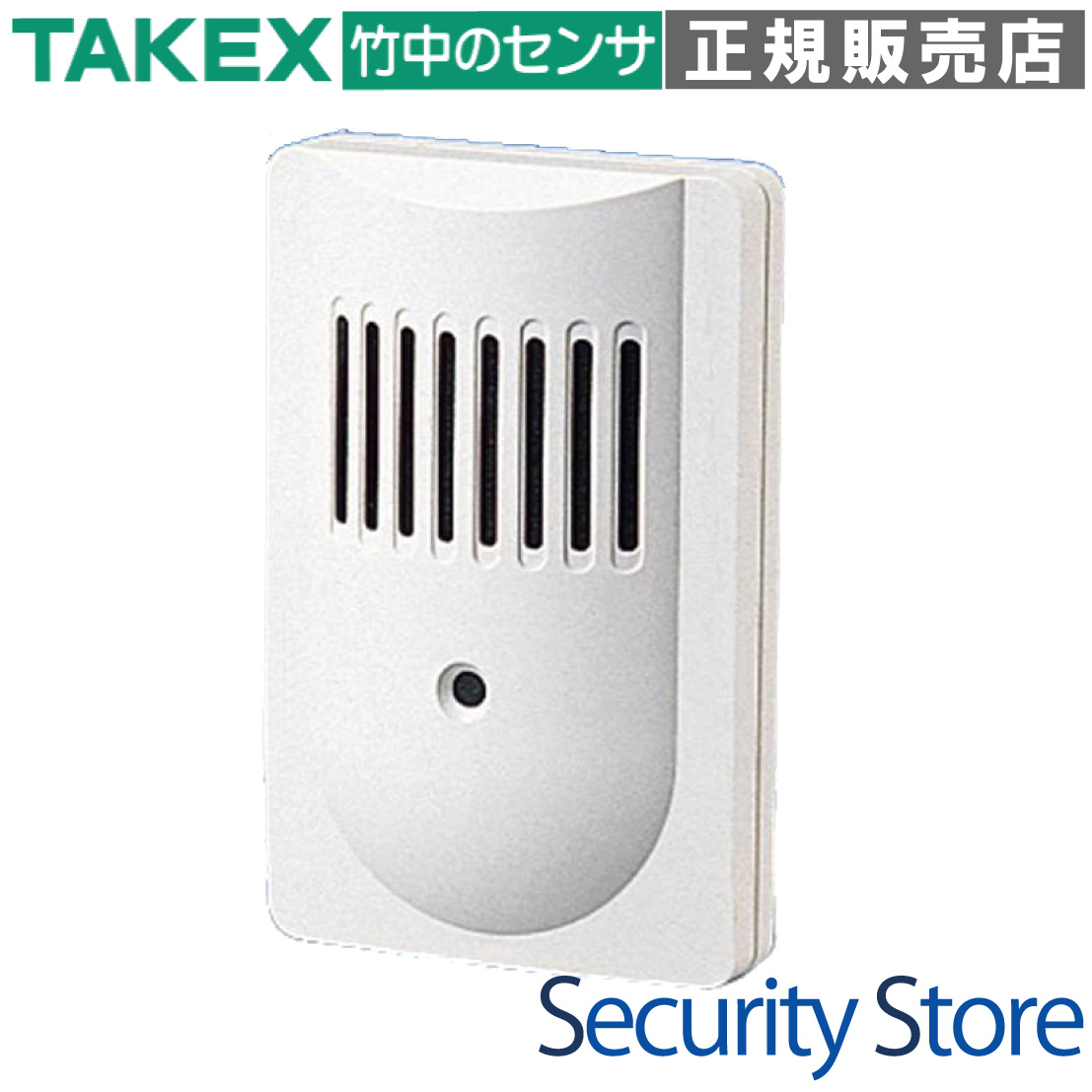

SP-81 セキュリティ用スピーカー壁面取付用タンパー出力付

SP-81は、セキュリティシステムにおける威嚇・報知の要となる高信頼設計のスピーカーです。カバー開放を検知するタンパー機能を備え、システム自体の防犯性を高めつつ、明瞭な音声出力を実現します。

型番： SP-81
製品名： セキュリティ用スピーカー
入力仕様： 最大入力 3W / インピーダンス 8Ω
監視機能： 機械式タンパーマイクロスイッチ内蔵
設置環境： 屋内・半屋外（軒下など）対応
取付方式： 壁面取付（1個用スイッチボックス対応）

資料ダウンロード

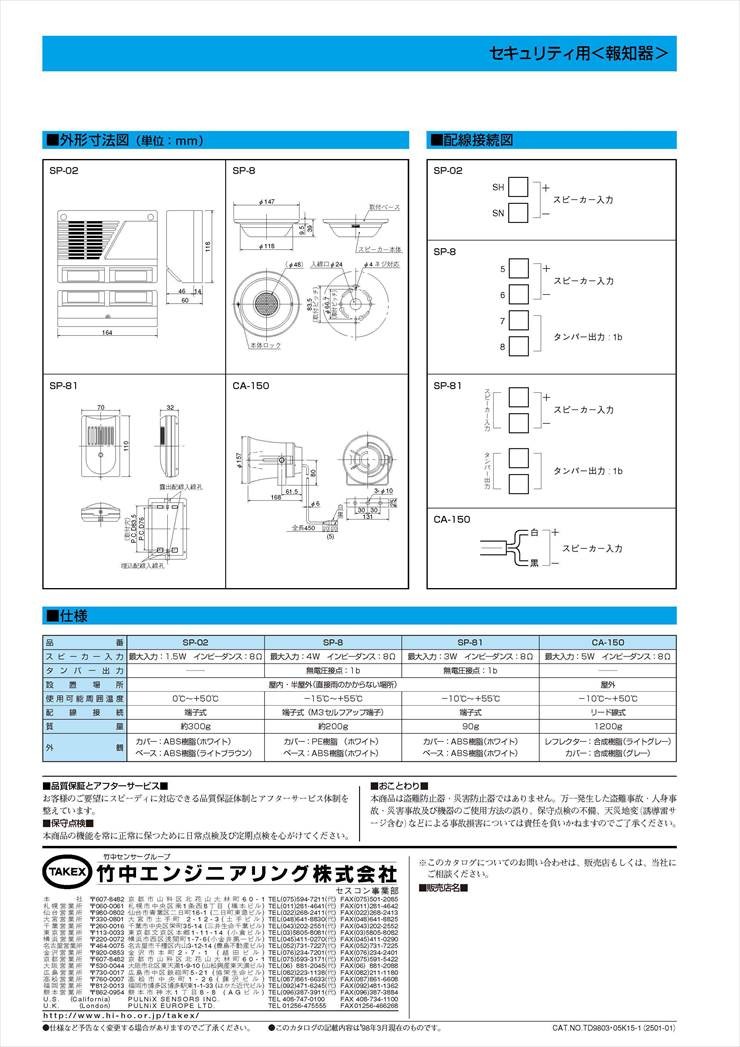

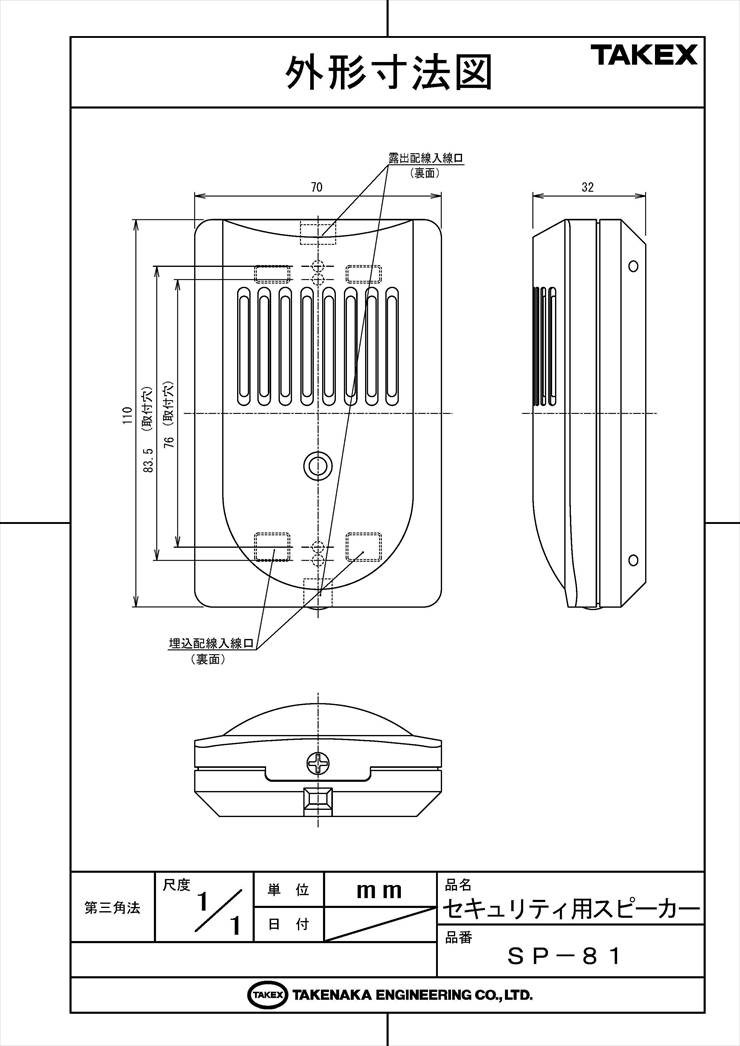

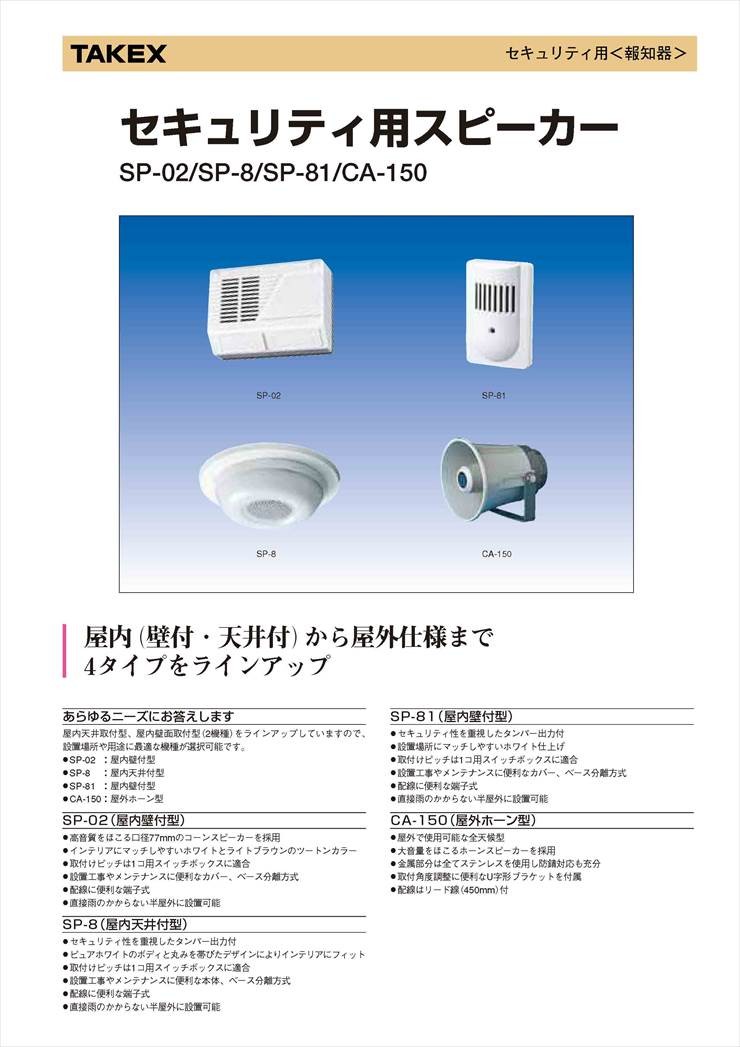

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

防犯システムの威嚇・警報出力
音声合成装置と連携した案内放送
いたずら防止が必要な公共空間
軒下など直接雨が当たらない半屋外

導入前に確認したいポイント

接続先アンプが8Ω負荷に対応しているか
設置場所が直接雨のかかる場所ではないか
24時間監視用のタンパー入力端子が制御盤にあるか
配線距離が規定（音声20m以内）に収まるか

特長

不正な開放を即座に検知するタンパー出力

本体カバーが取り外されたり、破壊されたりした際に動作する「タンパーマイクロスイッチ」を標準装備しています。セキュリティコントローラの24時間監視ゾーンに接続することで、システムの稼働状態に関わらず、スピーカーへのいたずらを即座に検知し、防犯システムの脆弱性を排除します。

セキュリティ用途に最適化された中高音域の明瞭度

定格インピーダンス8Ω、最大入力3Wの高効率ドライバーユニットを採用しています。防犯警報や音声ガイダンスに重要な中高音域がはっきりと聞こえる音響特性を備えており、騒音のある環境下でも確実な情報伝達が可能です。

施工性を追求した壁面取付構造

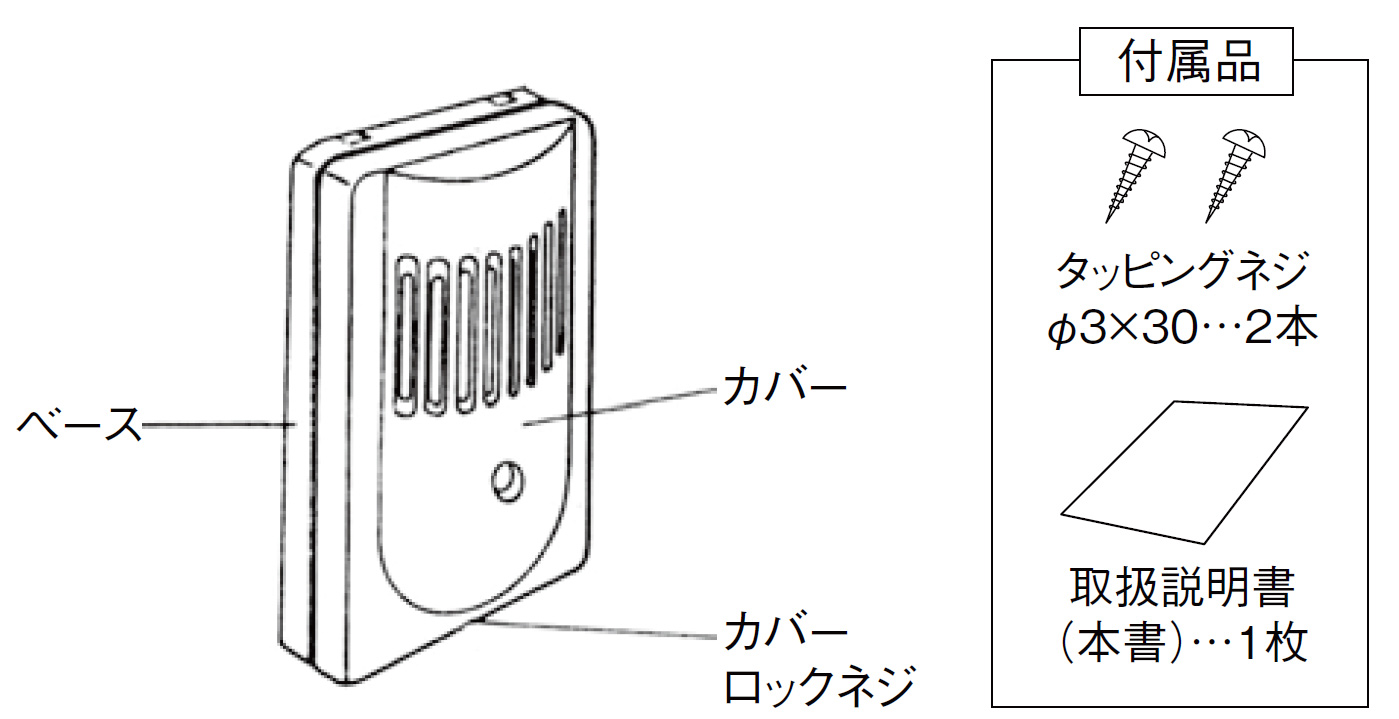

JIS 1個用スイッチボックスへの取り付けに対応。壁面内に配線を隠蔽する埋込配線が容易で、露出配線でもスマートに設置できます。ベースとカバーを分離できる設計により、高所での作業負荷を軽減し、確実な施工をサポートします。

広拡散を実現する音響ルーバー設計

筐体前面には効率よく音波を拡散させるスリット構造（ルーバー）を採用しています。壁面取付時に音の死角を最小限に抑え、周囲に対して広範囲に警報音や音声を届けることが可能です。

優れた耐久性と環境適応性

耐候性に優れた樹脂筐体を採用。動作温度範囲は-10℃〜+50℃と広く、屋内の厳しい環境だけでなく、直接雨水がかからない軒下などの「半屋外」環境でも安定した運用が行えます。

フェイルセーフな無電圧b接点出力

タンパー出力は「常時閉（NC）」の無電圧b接点を採用しています。万が一の配線切断時にも異常として検知されるため、断線によるシステムの無効化を防ぐことができる、安全性を重視した設計です。

薄型で景観を損なわないホワイトカラー

幅70mm×高さ110mm×奥行32mmのコンパクトなサイズ感。清潔感のあるホワイトカラーの樹脂筐体は、オフィス、商業施設、住宅など、あらゆる設置場所の意匠を損なうことなく自然に馴染みます。

    選定時に評価したい強み
    高セキュリティ： カバー取り外しを検知するタンパー機能で破壊・いたずらに強い。
施工の簡便さ： スイッチボックス対応で埋込・露出ともに対応しやすい汎用性。
信頼の音響： 警報音を明瞭に響かせる8Ω/3Wの高効率ドライバー。
幅広い対応： 軒下などの半屋外でも使用可能な環境耐性。



施工・設置ガイド

SP-81の性能を最大限に発揮させるため、以下の条件を守って施工を行ってください。

確認項目	この製品での考え方
取付高さ	床面から2.2m〜2.5m程度。いたずらされにくく、音が拡散しやすい高さを推奨。
設置禁止場所	常時振動がある場所、腐食性ガスの発生する場所、激しい結露が発生する場所。
音量調節	本体にボリュームはありません。接続先（アンプ・音声合成機）側で調節してください。
インピーダンス	必ず8Ω負荷対応のアンプに接続。ハイインピーダンス（100Vライン）接続は故障の原因となります。

配線・端子仕様

ベース内部にセルフアップ式の端子台を備えています。

端子番号	端子名	役割・電気的仕様
1・2	スピーカー入力 (+ / -)	音声信号入力（最大3W / 8Ω）。極性を揃えて接続してください。
3・4	タンパー出力	無電圧b接点（通常時「閉」）。DC30V 0.1A以下で使用。

トラブルシューティング

音が全く出ない内部のスピーカーコネクターが基板に接続されているか確認してください。また、アンプ側からの出力信号が端子部まで届いているかテスター等で確認してください。

タンパー異常（警報）が消えないカバー下部のロックネジを最後まで締め込み、カバーをベースに密着させてください。壁面の凹凸でベースが歪んでいるとスイッチが届かない場合があります。

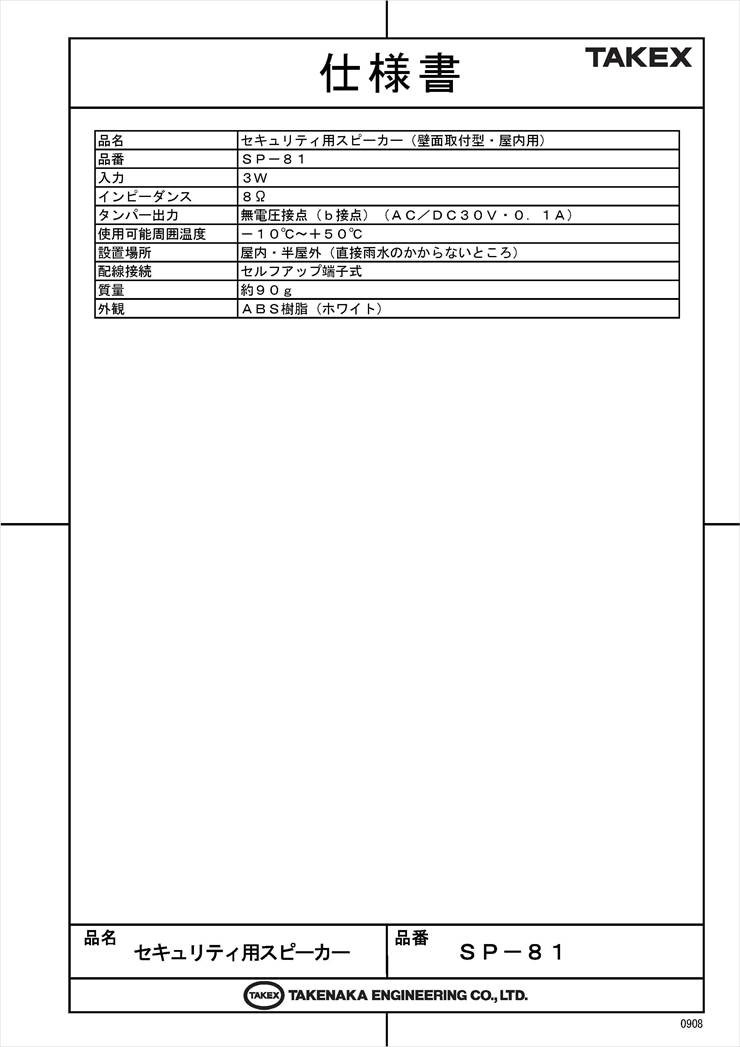

製品仕様

項目	内容
品名	セキュリティ用スピーカー（壁面取付型・屋内用）
品番	SP-81
入力	最大 3W
インピーダンス	8Ω
タンパー出力	無電圧b接点（AC/DC30V・0.1A）
使用可能周囲温度	-10℃〜+50℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨水のかからないところ）
配線接続	セルフアップ端子式
質量	約90g
外観材質	樹脂（ホワイト）
外形寸法	幅70mm × 高さ110mm × 奥行32mm

FAQ

Q：このスピーカーは防水ですか？ A：完全防水ではありません。屋内、または軒下などの直接雨水が当たらない「半屋外」での使用に対応しています。

Q：音量の調節は本体でできますか？ A：いいえ、本体に音量調節機能はありません。接続されるアンプや音声合成装置側で調節してください。

Q：タンパー出力とは何ですか？ A：本体カバーが開けられた際に動作するスイッチ信号です。破壊やいたずらを検知するために使用します。

Q：100Vラインの放送システムに接続できますか？ A：できません。本機はローインピーダンス（8Ω）専用です。ハイインピーダンスアンプに繋ぐと故障します。

Q：推奨される配線距離はどのくらいですか？ A：音声信号の減衰を防ぐため、音声ラインは20m以内での配線を推奨しています。

Q：推奨される電線の太さは？ A：スピーカー線にはφ0.9mm以上のシールド線またはツイストペア線を、タンパー線にはφ0.65mm以上の警報線を推奨します。

Q：動作状態を示すLEDは付いていますか？ A：いいえ、本機はパッシブスピーカーのため、LED等のインジケーターは搭載されていません。

Q：縦向き以外でも設置できますか？ A：基本的には縦向き（端子を下、フックを上）での設置を前提とした構造になっています。

Q：スイッチボックスがなくても取り付けられますか？ A：はい、ベースのノックアウトを利用して、壁面に直接ネジ留めして露出配線することも可能です。

Q：タンパー出力の「b接点」とはどういう意味ですか？ A：通常時は回路が閉じており、カバーが外れると回路が開くタイプです。断線検知も可能な安全性の高い方式です。
