TAKEX（竹中エンジニアリング）電気錠操作子機埋込型屋内用

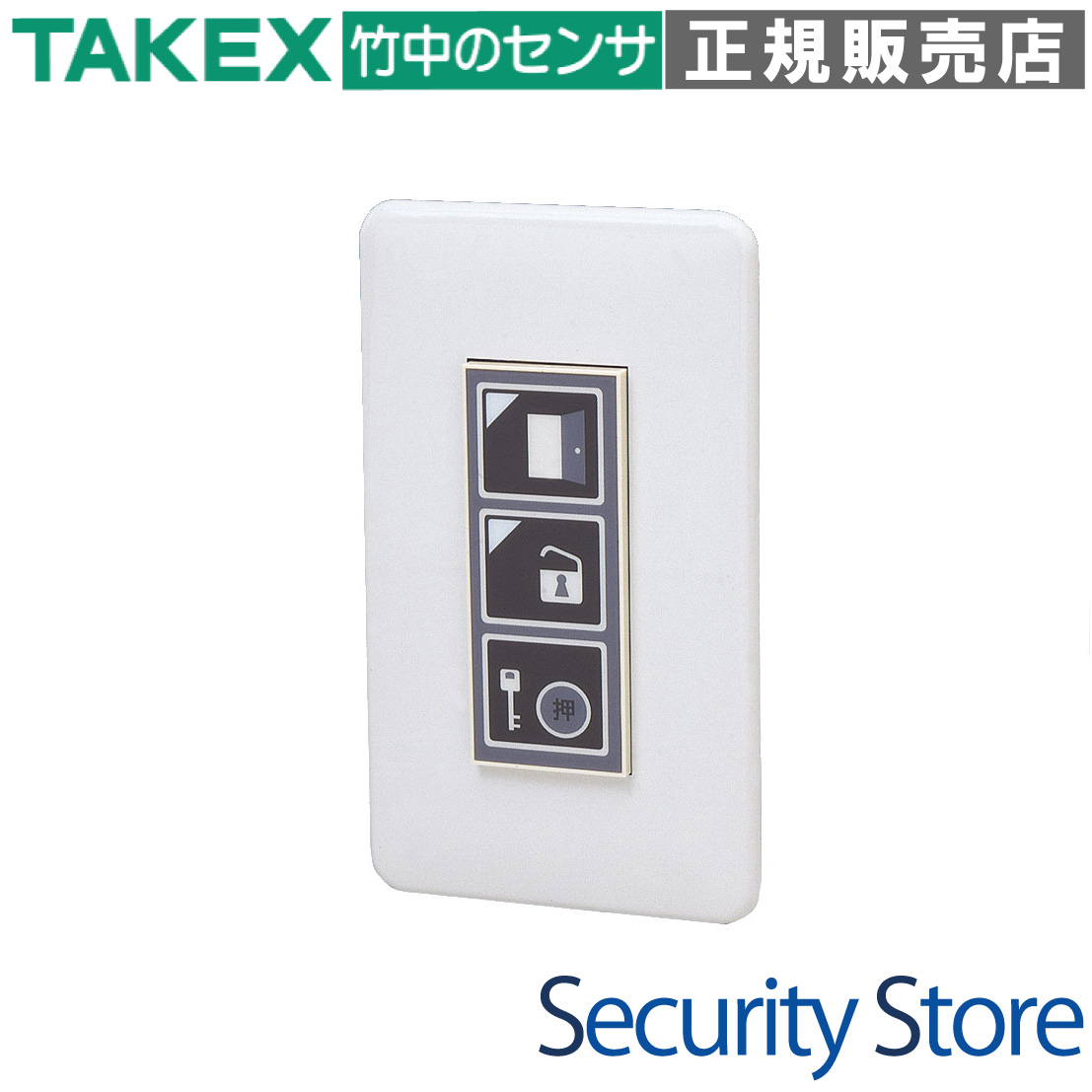

RSP-200TKU 操作子機(埋込型)

電気錠制御盤と連携し、現場での確実な施解錠操作とステータス監視を実現するプロフェッショナル仕様の操作子機です。物理層の信頼性を追求した設計により、セキュリティシステムのフロントエンドとして長期にわたり安定した運用をサポートします。

型番： RSP-200TKU
製品名： 操作子機（埋込型）
対応制御盤： DM-110K、DM-110TK、DM-700 等
主な用途： オフィス、公共施設、重要室の入退室管理・電気錠操作
電源電圧： DC12V〜24V

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

オフィスエントランスの遠隔解錠操作
サーバールーム等、施解錠状態の視認が必要な場所
1コ用スイッチボックスへのスマートな埋込設置
信頼性を最優先する法人向けセキュリティシステム

導入前に確認したいポイント

設置場所が屋内であることを確認してください
埋込ボックス内の奥行き（30mm以上推奨）の確保
接続先の制御盤がRSPシリーズ対応か確認（SK混在不可）
清掃にアルコール等を使用しない運用の徹底

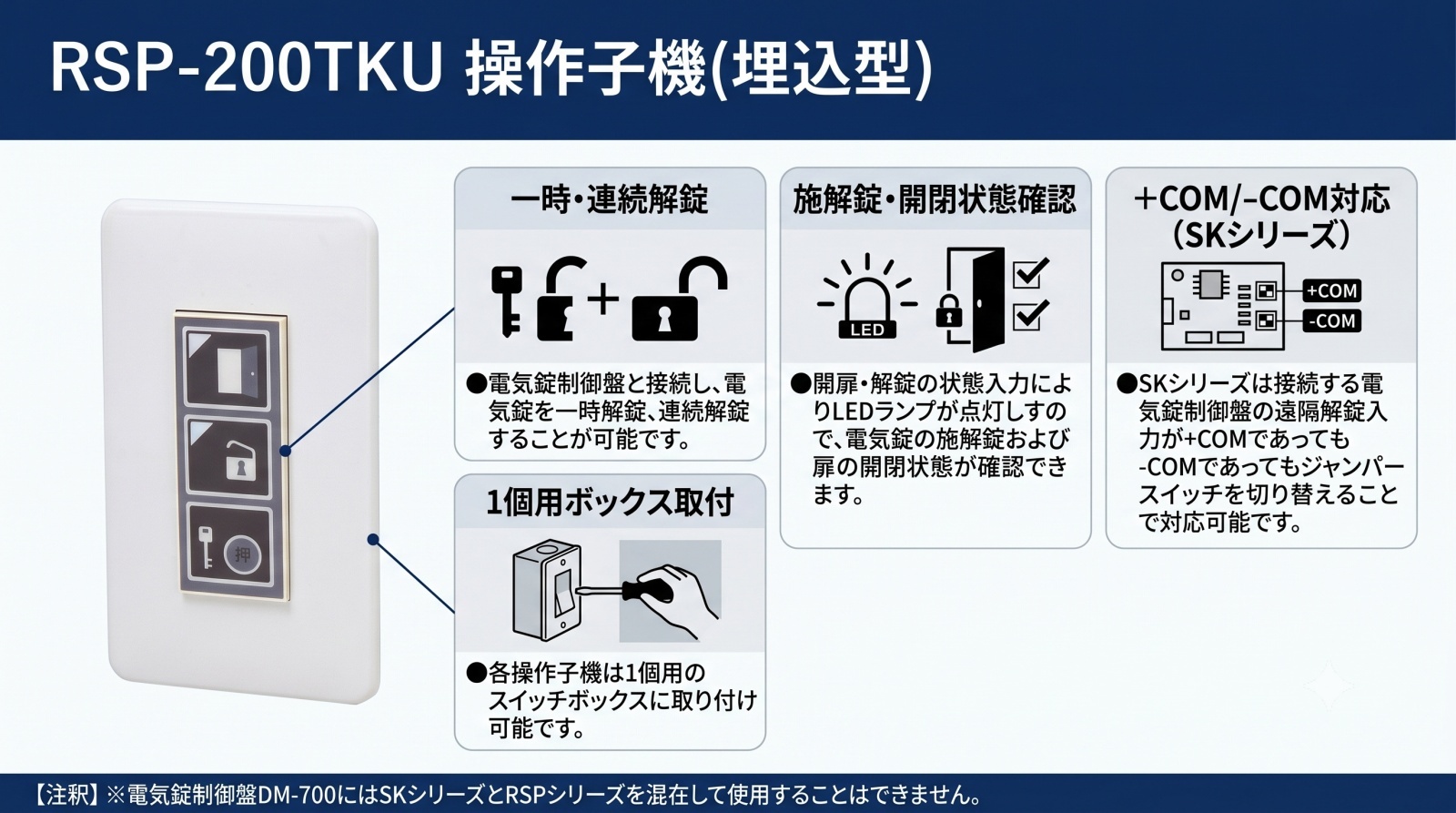

特長

電気錠の自在な制御・状態管理

上位の電気錠制御盤（DMシリーズ）と接続することで、現場での「一時解錠」および「連続解錠」の操作を可能にします。荷物の搬入や頻繁な出入りが発生する時間帯の運用をスムーズにします。

2つの独立LEDによる視覚的なフィードバック

フロントパネルには「解錠」と「開扉」を示す2つの独立した赤色LEDインジケーターを搭載。扉の閉め忘れや施錠状態がひと目で判断できるため、セキュリティレベルの維持に貢献します。

マイクロコンピュータ非搭載による「ゼロ・レイテンシ」設計

あえてMCUやソフトウェア制御を排除し、純粋な物理的スイッチ接点とLED駆動回路のみで構成されています。フリーズやハングアップの心配がなく、過酷な現場環境でも確実に動作する「究極の安定性」を備えています。

フルカラープレート規格に準拠した施工性

市販のフルカラープレート3コ用寸法に合わせて設計されており、1コ用のスイッチボックスに美しく収まります。新築・改修を問わず、建築デザインを損なわないフラットな設置が可能です。

ワイドレンジな電圧対応と堅牢な端子設計

DC12VからDC24Vまでの幅広い電源電圧に対応。専用の6P配線コネクターにより、現場での結線ミスを低減し、確実な電気的接続を実現します。

長期運用を見据えたメンテナンス設計

5年の推奨交換目安を設けることで、予防保全の計画が立てやすくなっています。部品単体の信頼性だけでなく、システム全体のライフサイクルマネジメントを考慮した製品仕様です。

    選定時に評価したい強み
    高信頼の物理接点： ソフトウェア障害とは無縁のメカニカルな信頼性を確保。
標準規格への適合： 一般的な電気工事部材と互換性があり、追加コストを抑制。
明快なUI： 赤色LEDの点灯により、誰でも直感的にセキュリティ状態を把握可能。
国内メーカーの安心感： 竹中エンジニアリング製としての充実した技術サポート。



施工・設置ガイド

埋込型（U型）の設置には、壁面内部の空間確保が重要です。適切な施工は製品の寿命を延ばし、トラブルを防ぎます。

確認項目	この製品での考え方
取付ボックス	1コ用スイッチボックス（ぬり代カバー付）を使用してください。はさみ金具は非推奨です。
背面の奥行き	本体厚さ48.5mmに対し、配線の曲げ半径を考慮して30mm以上の空きスペースを確保してください。
締付トルク	電動ドライバーは避け、手締めで行ってください。過剰なトルクはパネルの歪みやボタン固着を招きます。
配線極性	LED表示には極性があります。付属の6Pコネクターの線色に従い、確実に接続してください。

トラブルシューティング

事象	原因・確認事項
表示灯が点灯しない	制御盤からの電圧供給（DC12-24V）が端末まで届いているかテスターで確認してください。
ボタンが戻らない	取付ビスの締めすぎや、パネルにアルコール類が付着して樹脂が劣化（クラック）していないか確認してください。
解錠されない	ボタン押下時に青・緑線が導通するか確認してください。導通する場合は制御盤側の設定・結線不良です。

【清掃に関する重要なお願い】
お手入れの際は中性洗剤を薄めた布を使用してください。アルコール、シンナー、ベンジン等は絶対に使用しないでください。樹脂部分に化学的亀裂（ケミカルクラック）が発生し、破損の原因となります。

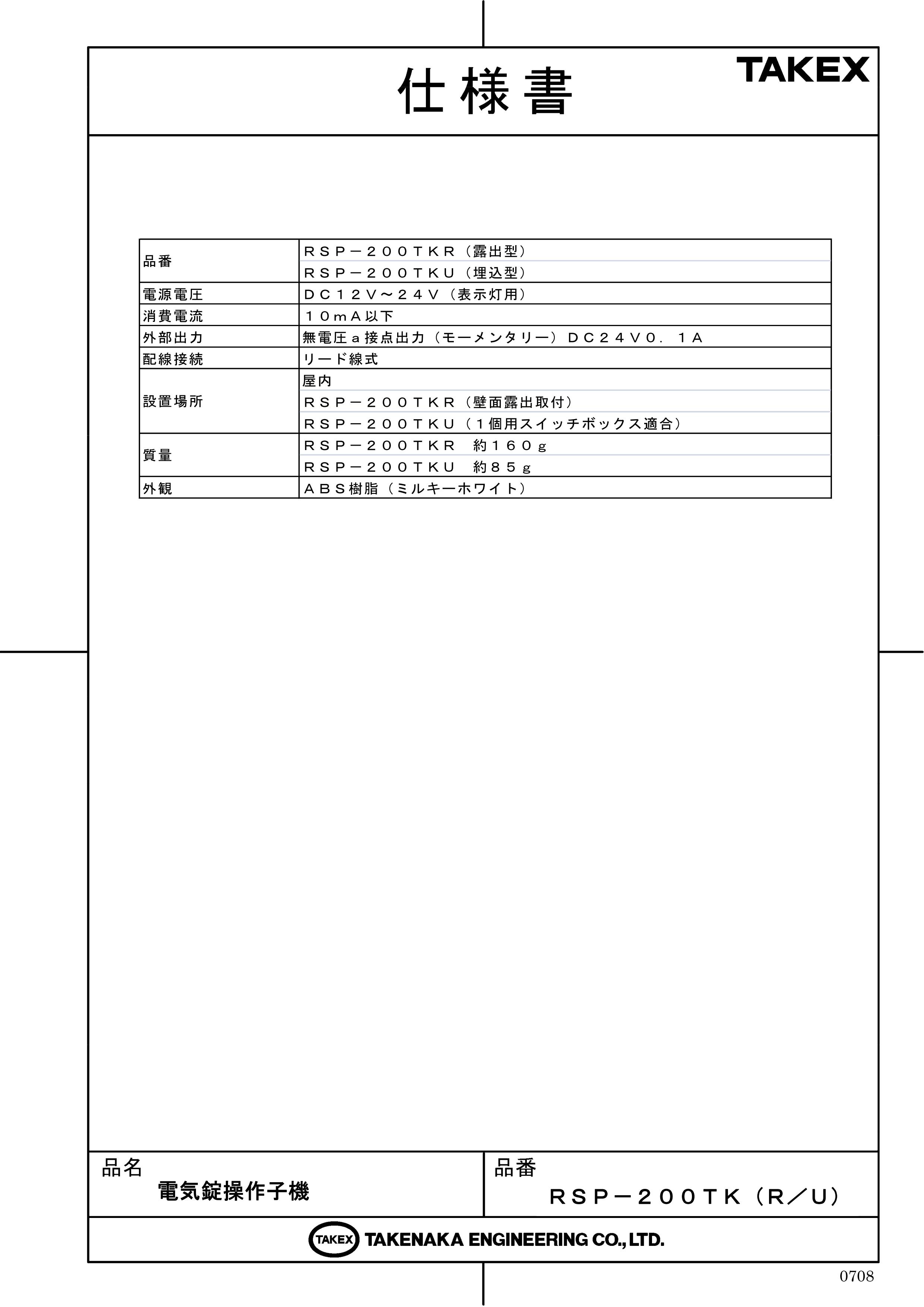

製品仕様

項目	内容
品番	RSP－200TKU（埋込型）
電源電圧	DC12V〜24V
消費電流	10mA以下
外部出力	無電圧a接点出力　DC24V 0.1A
外部入力	解錠表示入力：DC12〜24V入力開扉表示入力：DC12〜24V入力
表示灯	開扉（赤）：開扉時点灯解錠（赤）：解錠時点灯（DM-110K/TK接続時の一時解錠時は点滅）
配線接続	リード線式（付属6Pコネクター）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内
質量	約85g
外観	樹脂（ミルキーホワイト）

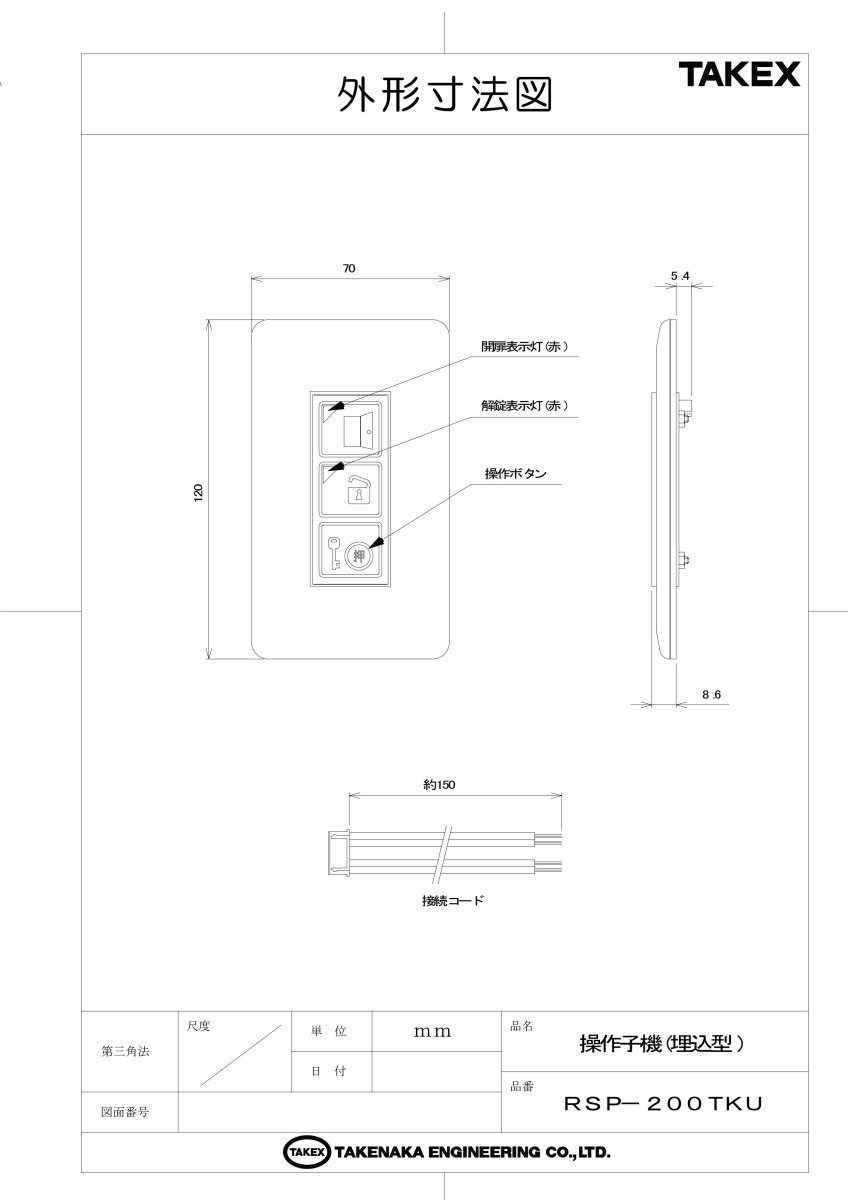

外形寸法	W70 × H120 × D48.5 mm

FAQ

Q：SKシリーズの操作子機と混在して使用できますか？ A：いいえ、電気錠制御盤DM-700などにおいて、SKシリーズとRSPシリーズを混在して使用することはできません。

Q：ボタンを押した際の動作（一時解錠か連続解錠か）はどこで設定しますか？ A：本機側には設定スイッチはありません。接続する電気錠制御盤側の端子台の接続箇所（一時解錠入力か連続解錠入力か）によって決定されます。

Q：露出で設置することは可能ですか？ A：本製品は埋込型（U型）です。露出設置が必要な場合は、露出型の「RSP-200TKR」をご検討ください。

Q：アルコール消毒液でパネルを拭いても大丈夫ですか？ A：厳禁です。樹脂にケミカルクラック（微細な亀裂）が生じ、パネルが割れる原因となります。清掃は中性洗剤を使用してください。

Q：LEDが非常に暗いのですが、故障でしょうか？ A：配線距離が長すぎることによる電圧降下の可能性があります。末端での電圧がDC12V以上あるか測定してください。

Q：推奨交換時期はいつですか？ A：安定した運用のため、納入後5年を目安に予防保全としての交換を推奨しています。

Q：防水仕様ですか？ A：いいえ、屋内専用仕様です。水のかかる場所や、結露が発生しやすい外壁面への設置は避けてください。

Q：スイッチ接点に電気錠の電源を直接接続してもよいですか？ A：絶対に避けてください。接点容量はDC24V 0.1Aまでです。電気錠の駆動電流を流すと接点が溶着・故障します。

Q：取付用のプレートは付属していますか？ A：市販のフルカラープレート（3コ用）が適合します。現場に合わせてご用意ください。

Q：ボタンを強く押さないと反応しません。 A：取付ビスの締めすぎによりパネルが歪んでいる可能性があります。少しビスを緩めて動作を確認してください。
