商品詳細

TAKEX（竹中エンジニアリング）電気錠操作子機露出型防犯システム周辺機器

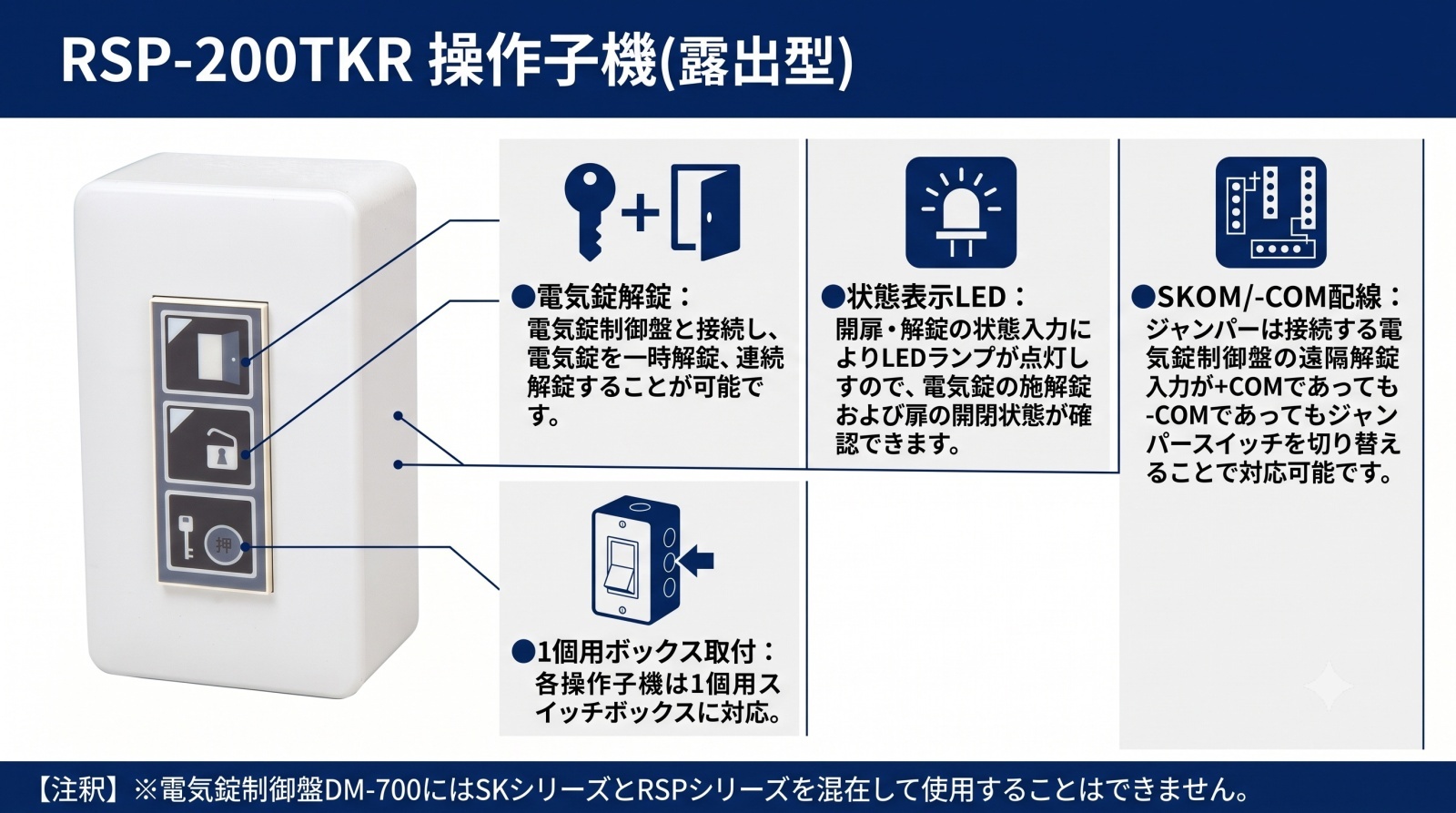

操作子機(露出型) RSP-200TKR

電気錠制御盤と連携し、現場での解錠操作とステータス監視を可能にする堅牢なインターフェースです。

RSP-200TKRは、TAKEX製電気錠制御盤（DMシリーズ）に接続して使用する露出型の操作ユニットです。扉の施解錠状態や開閉状態を視覚的にフィードバックするLEDインジケーターを搭載し、確実な入退室管理をサポートします。

型番： RSP-200TKR
製品名： 操作子機(露出型)
設置方式： 露出取付（1個用スイッチボックス適合）
主な用途： オフィス、通用口、セキュリティエリアの遠隔解錠・状態確認
対応電圧： DC12V〜24V

資料ダウンロード

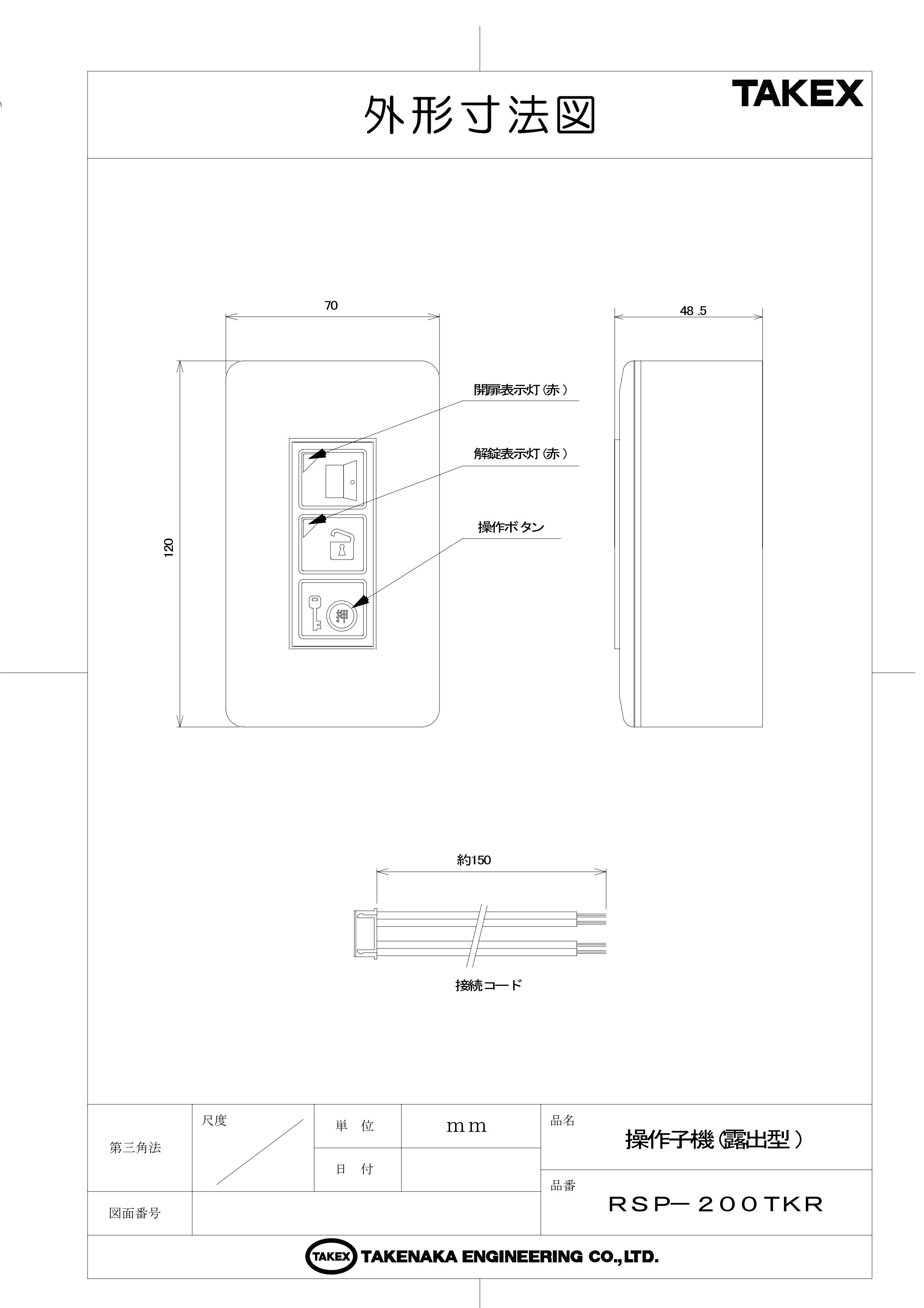

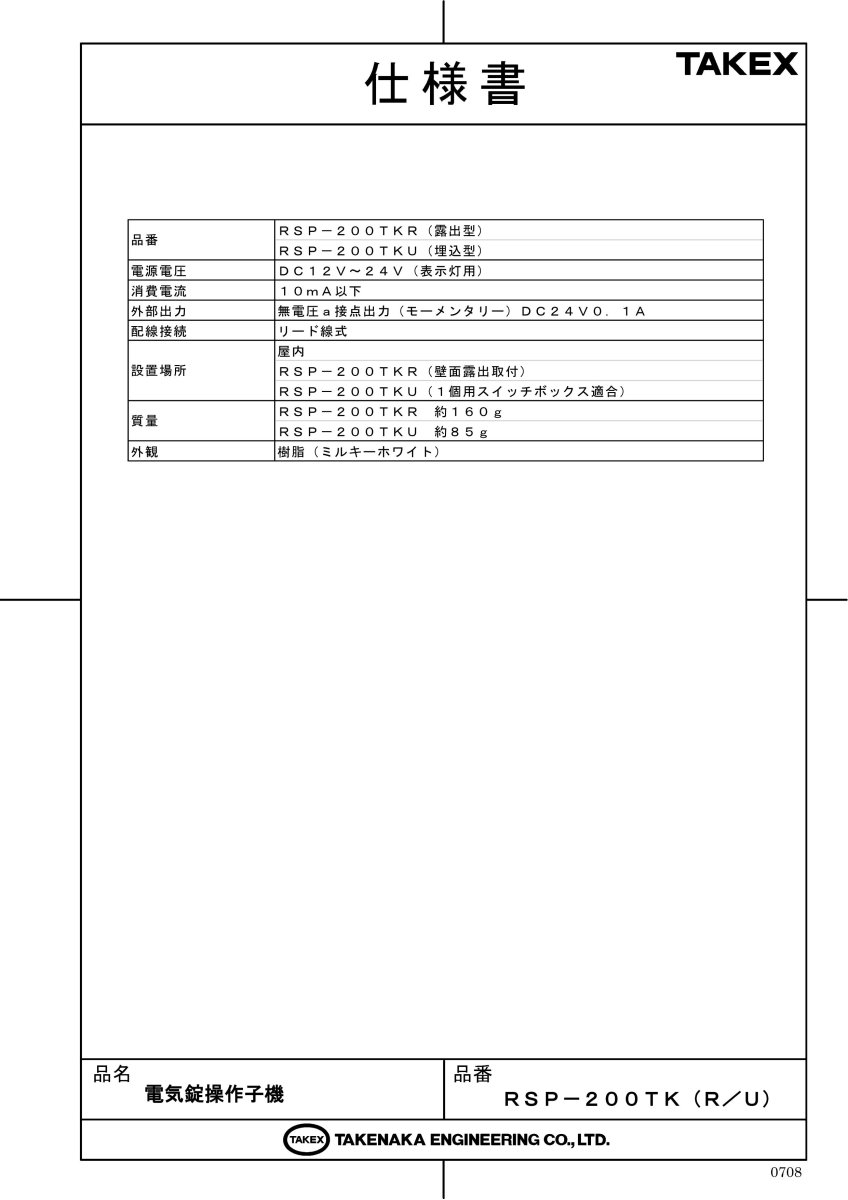

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

オフィスエントランスの遠隔解錠
通用口の扉状態（閉め忘れ）監視
電気錠制御盤 DM-110K/TK, DM-700 との連携
既存壁面への露出設置が必要な現場

導入前に確認したいポイント

単体では動作しません（制御盤が必要です）
背面には30mm以上の配線スペースを確保してください
直接電気錠を駆動することはできません（接点容量注意）
アルコール消毒液の使用は厳禁です

特長

直感的な状態表示「2色LEDインジケーター」

フロントパネルには「開扉表示灯」と「解錠表示灯」の2つの赤色LEDを配置。扉が物理的に開いているか、電気錠が解錠状態にあるかを一目で確認できます。特に、扉の閉め忘れ（警告状態）を視覚的に伝えることで、セキュリティの形骸化を防ぎます。

多様な解錠運用「一時解錠・連続解錠」に対応

接続する電気錠制御盤の設定により、ボタンを1回押して数秒間だけ開ける「一時解錠」と、押すたびに施解錠状態が切り替わる「連続解錠」の両方に対応可能です。現場の運用ルールに合わせた柔軟な構築が可能です。

信頼性を極めた「ゼロレイテンシ」設計

本機は複雑なマイコンを排し、メカニカルな接点と直接駆動のLED回路のみで構成されています。ソフトウェアによるフリーズの心配がなく、物理ボタンを押した瞬間に信号を伝達する、セキュリティ機器に求められる絶対的な信頼性を追求しています。

施工性に優れた「1個用スイッチボックス」適合

JIS規格の1個用スイッチボックス（ぬり代カバー付き）に取り付け可能な設計です。市販のフルカラープレート（3個用）にも適合するため、既存の配線器具と外観を統一しやすく、施工の手間を大幅に削減します。

広範囲な電源電圧「DC12V〜24V」対応

DC12VからDC24Vまでの幅広い電圧で動作するため、制御盤からの距離による電圧降下が発生しやすい長距離配線の現場でも、安定した表示灯の視認性を確保できます。

堅牢なリード線式コネクター接続

接続部には専用の6P配線コネクターを採用。確実な結線を可能にし、現場でのメンテナンスや交換作業を容易にします。

ミルキーホワイトの落ち着いた外観デザイン

どのようなインテリアにも馴染みやすいミルキーホワイトの樹脂筐体を採用。露出型でありながら圧迫感を抑えたスリムな形状（厚さ8.6mm：パネル部）を実現しています。

長期運用を支える5年間の予防保全推奨

セキュリティシステムの重要性を考慮し、メーカーによる5年間の交換目安を設定。マイクロスイッチの機械的寿命やLEDの輝度低下を未然に防ぐための保守管理指標が明確化されています。

    選定時に評価したい強み
    高信頼設計： 複雑な電子回路を持たない物理接点方式で故障率を極小化。
視認性： 高輝度赤色LEDにより、遠目からでも扉の状態を確実に把握可能。
汎用性： TAKEXの主要な電気錠制御盤 DM-110 / DM-700 シリーズと完全互換。
保守性： 現場でトラブル切り分けがしやすいシンプルな構造。



施工・設置ガイド

確実な動作と長期的な耐久性を確保するため、以下の施工条件を厳守してください。

確認項目	この製品での考え方
取付ボックス	1個用スイッチボックス（ぬり代カバー付）を使用してください。
背面スペース	配線およびコネクター収納のため、奥行き30mm以上の空間を確保してください。
配線制限	接点容量はDC24V 0.1Aです。電気錠を直接駆動させないでください。
清掃上の注意	アルコール、ベンジン、シンナー等は絶対に使用しないでください（ケミカルクラックの原因となります）。

LED表示の動作状態

表示灯名称	点灯条件	システム上の意味
開扉表示灯（赤）	扉が開いている間点灯	マグネットセンサー等の信号に連動し、扉が開いていることを示します。
解錠表示灯（赤）	電気錠が解錠されている間点灯	制御盤からの解錠ステータスを受け、ユーザーが扉を開けられる状態であることを示します。

トラブルシューティング

現象	原因の切り分け	対応策
ボタンを押しても反応しない	リード線の断線または制御盤側の設定ミス。	青・緑線を短絡させて制御盤が反応するか確認。反応すれば本体接点不良、しなければ配線・制御盤側。
LEDが点灯しない	印加電圧不足（DC12V以下）または極性の誤り。	コネクター端子間の電圧を測定し、DC12〜24Vが来ているか確認してください。
筐体にひび割れが発生した	アルコール消毒液等の薬品使用。	本体を交換してください。清掃は中性洗剤を薄めたものを使用してください。

製品仕様

項目	内容
品番	RSP-200TKR
製品名称	操作子機(露出型)
電源電圧	DC12V〜24V（極性あり）
消費電流	10mA以下
外部出力（施解錠ボタン）	無電圧a接点出力 DC24V 0.1A（抵抗負荷）
外部入力（解錠表示）	DC12〜24V入力
外部入力（開扉表示）	DC12〜24V入力
表示灯（解錠）	赤色LED（解錠時点灯） ※DM-110K/TK接続時は一時解錠時点滅
表示灯（開扉）	赤色LED（開扉時点灯）
配線接続方式	リード線式（付属6P配線コネクター使用）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内
質量	約160g
外観・材質	樹脂（ミルキーホワイト）
適合ボックス	1個用スイッチボックス
適合プレート	フルカラープレート 3コ用

FAQ

Q：この操作子機だけで電気錠を動かせますか？ A：いいえ、本製品は単体では動作しません。必ずTAKEX製の電気錠制御盤（DM-110K、DM-110TK、DM-700等）と接続して使用してください。

Q：一時解錠と連続解錠はどのように使い分けますか？ A：接続する電気錠制御盤側の端子接続先や設定によって決定されます。ボタンを押して一定時間（例：5秒）だけ開ける運用か、再度押すまで開けっ放しにする運用かを選択できます。

Q：屋外に設置することは可能ですか？ A：いいえ、屋内専用仕様です。直接雨のかかる場所や湿気の多い場所への設置は避けてください。

Q：消毒のためにアルコールを吹きかけても大丈夫ですか？ A：絶対におやめください。樹脂が化学反応を起こし、ケミカルクラック（ひび割れ）が発生して故障の原因となります。清掃は薄めた中性洗剤を使用してください。

Q：埋込型（RSP-200TKU）との違いは何ですか？ A：本製品（RSP-200TKR）は露出型で、壁面に厚みのあるボックスを設けられない場合や、既存壁面への後付けに適しています。機能面は同等です。

Q：ボタンの接点容量を教えてください。 A：DC24V 0.1A以下です。非常に小さな負荷専用の接点ですので、電気錠のモーターやソレノイドを直接駆動させると接点が焼損します。

Q：配線距離に制限はありますか？ A：電圧降下によりLEDが暗くなる可能性があるため、DC12V以上を維持できる配線長・線径を選択してください。通常、数50m〜100m程度が目安となります。

Q：LEDの点灯状態がおかしいのですが（点滅するなど）。 A：DM-110K/TKに接続している場合、一時解錠動作中は仕様によりLEDが点滅することがあります。これは正常な動作です。

Q：寿命はどのくらいですか？ A：メーカーは予防保全の観点から「納入後5年」を交換の目安として推奨しています。機械的摩耗や経年劣化による動作不良を防ぐため、定期的な点検と交換をお勧めします。

Q：DM-700にSKシリーズと混在させることはできますか？ A：いいえ、電気錠制御盤DM-700において、SKシリーズと本RSPシリーズを混在させて使用することはできません。
