TAKEX マットスイッチ接点出力 IPX6耐水型

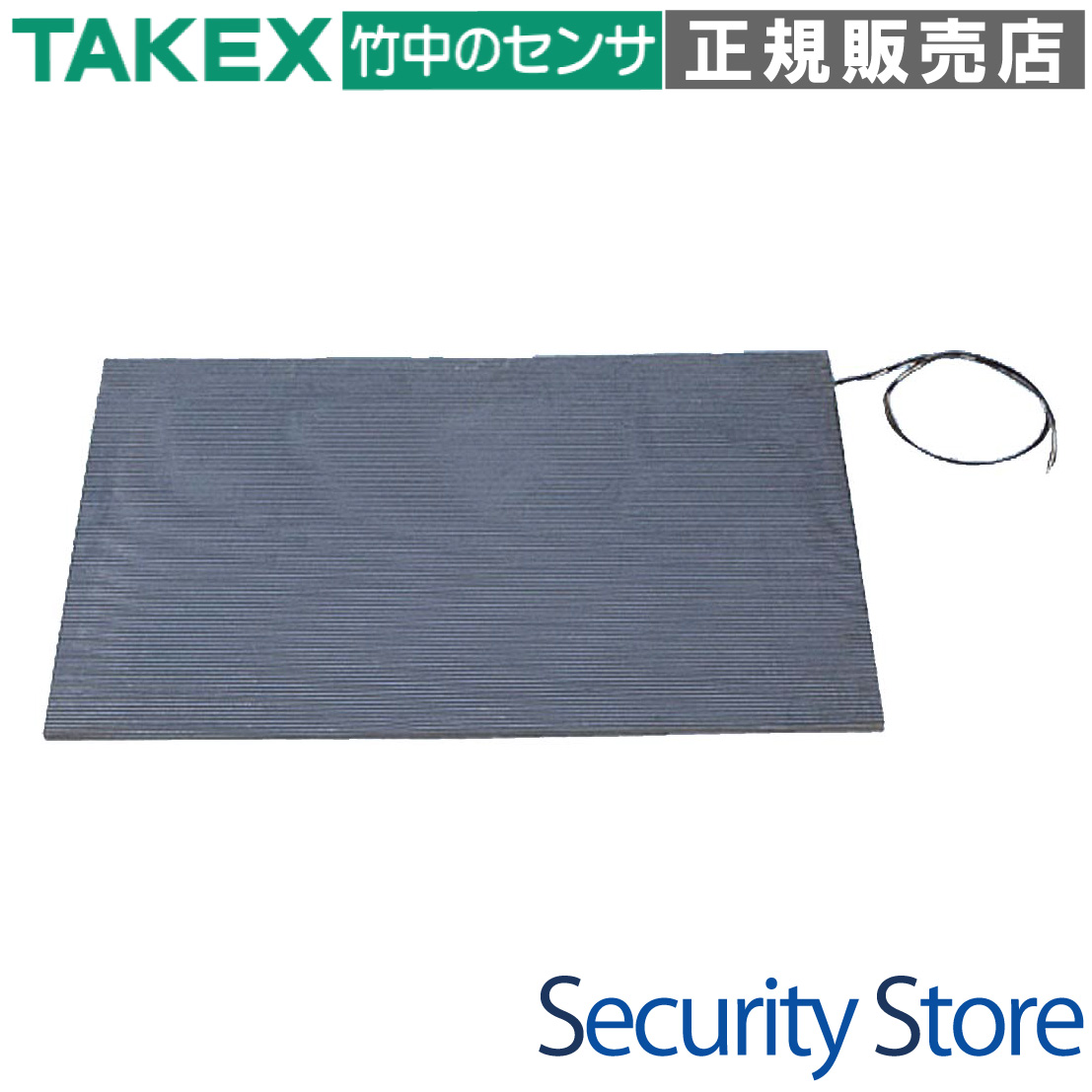

DMS-488 マットスイッチ 480×800mm

荷重を検知して確実に信号を出力する、物理接触式の高信頼マットスイッチです。粉塵や煙、外乱光などの環境要因に左右されない物理検知方式を採用しており、工作機械の周辺監視や立ち入り禁止エリアの安全確保に最適です。

型番： DMS-488
製品名： マットスイッチ 480×800mm
検知方式： 物理荷重接触方式（a接点）
主な用途： 工場設備周辺、危険エリア侵入検知、自動ドア連動
設置場所： 屋内・半屋外（直接雨のかからない場所）
保護等級： IPX6（耐水型）

資料ダウンロード

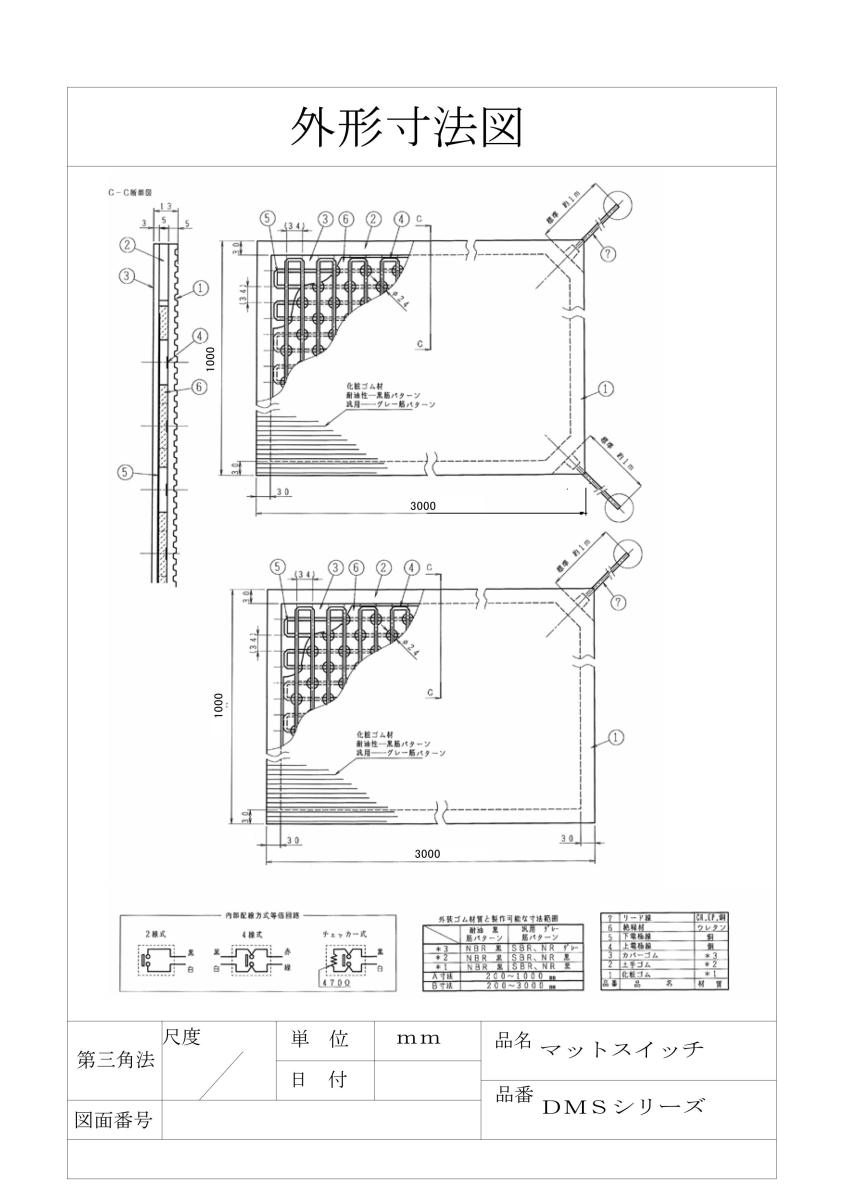

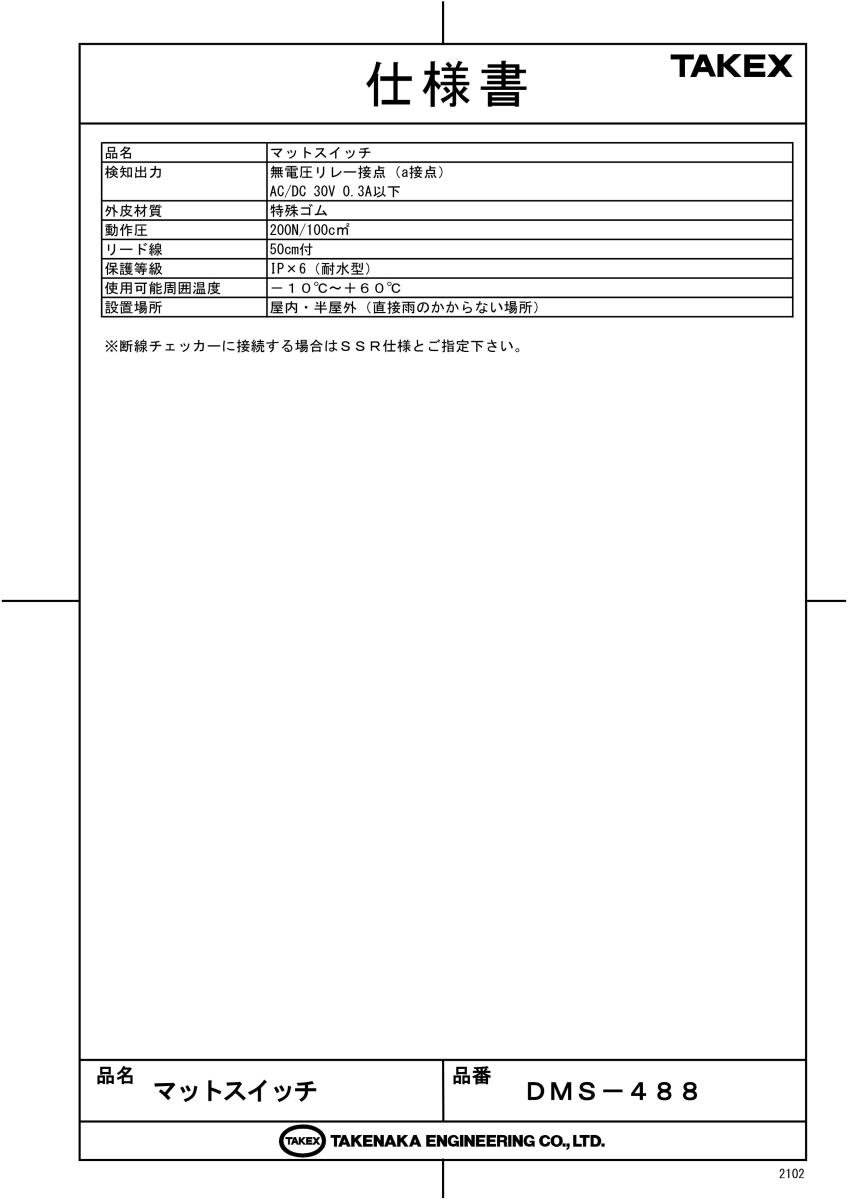

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工作機械やロボットアーム周辺の安全柵内監視
重要設備への近接・侵入検知
粉塵や直射日光が激しい環境での在室検知
台車や作業者の通過確認

導入前に確認したいポイント

床面が平滑であること（凹凸による故障防止）
車両（フォークリフト等）の据え切りがない場所か
直接雨がかかる、または常時水没しないか
接続先の定格がAC/DC 30V 0.3A以下であるか

特長

外乱要因に強い物理検知テクノロジー

光電センサーや超音波センサーとは異なり、物理的な荷重（体重）によって動作するため、粉塵、煙、水しぶき、あるいは強力な直射日光といった光学的な外乱要因の影響を受けません。対象物が「確実にそこに存在する」ことを物理的に検知する究極の信頼性を備えています。

信頼性を支える網目状銅電極構造

内部には上電極線と下電極線がウレタン製絶縁材を挟んで網目状に張り巡らされています。荷重がかかると絶縁材の隙間から電極同士が接触し、瞬時にa接点出力を行います。34mmピッチの緻密な配置により、踏み込み位置による検知漏れを防ぎます。

IPX6の耐水性能と優れた耐久性

特殊ゴムの外皮と土手ゴムによる密閉構造により、IPX6（耐水型）の保護等級を実現しています。水濡れが発生しやすい工場内や、湿度の高い半屋外環境でも安定して運用可能です。外皮はNBRやSBR/NRなど、用途に合わせて耐油性やカラーを選択できます。

電源不要のパッシブ動作

本製品は無電圧リレー接点を出力する物理スイッチであり、動作のための電源供給が不要です。電気的ノイズの影響を受けにくく、インバーターや大型モーターが稼働する過酷な電気環境においても、電子回路のフリーズ等のリスクがなく稼働し続けます。

システムに合わせて選べる配線方式

標準的な2線式のほか、安全カテゴリー要求に対応できる4線式、および断線監視が可能なチェッカー式（4700Ω抵抗内蔵）の選択が可能です。PLC（プログラマブル・ロジック・コントローラ）や安全リレーユニットとの親和性が高く、高度な安全システムを構築できます。

施工性を考慮した多層構造設計

全体の厚みは13mmに抑えられており、内部構造を保護する上部3mm・下部5mmの強固なゴム層で構成されています。エッジ材を用いることで段差を最小限に抑えた設置が可能であり、作業者のつまずき防止や台車のスムーズな乗り上げをサポートします。

    選定時に評価したい強み
    絶対的検知： 物理接触以外では反応しないため、誤報リスクを極限まで低減可能。
過酷な環境に： -10℃から+60℃までの広範囲な温度条件で動作。
高い汎用性： 無電圧接点のため、既存の監視盤や警告灯、PLC等へ容易に接続。
カスタム性： 現場の要件に応じて、耐油性ゴムや配線方式を選択できる柔軟性。



施工・設置ガイド

本製品の性能を長期間維持するためには、設置環境の整備が重要です。特に床面の平滑性は重要で、ボルトやコンクリートのバリといった微細な突起がマットの下にあると、踏み込み時に内部の絶縁材が損傷し、短絡故障の原因となります。設置前には必ず床面を清掃してください。

確認項目	この製品での考え方
床面の状態	完全な平滑面を推奨。突起物がある場合はケレン作業や清掃が必須。
車両の走行	直進通過は可能ですが、マット上での方向転換（据え切り）は避けてください。
固定方法	マットのズレ防止のため、アルミエッジ材等による四辺固定を強く推奨。
電気負荷	直接AC100V等の高電圧を流さないでください。必ず小型リレー等を介して接続。

製品仕様

項目	内容
型番	DMS-488
寸法	480mm × 800mm
全体の厚み	13mm（上部3mm / 電極部5mm / 下部5mm）
検知出力	無電圧リレー接点（a接点）
電気的定格	AC/DC 30V 0.3A以下
動作圧	200N / 100cm2
リード線	50cm付（標準）
保護等級	IPX6（耐水型）
使用可能周囲温度	-10℃ 〜 +60℃
外皮材質	特殊ゴム（NBR、SBR/NR等より選択）
設置場所	屋内・半屋外（直接雨のかからない場所）
配線方式オプション	2線式 / 4線式 / チェッカー式（4700Ω）

FAQ

Q：どれくらいの重さでスイッチが入りますか？ A：10cm四方（100cm2）に約20kg（200N）の荷重がかかることで動作します。

Q：フォークリフトが通っても大丈夫ですか？ A：直進して通過する分には問題ありませんが、マットの上で停止したままハンドルを切る（据え切り）と、表面ゴムのねじれや内部損傷を招くため避けてください。

Q：AC100Vのライトを直接点灯させられますか？ A：いいえ、できません。電気的定格は30V 0.3A以下のため、高電圧を直接流すと接点が溶着します。必ず小型リレー等を介して制御してください。

Q：屋外で使用できますか？ A：IPX6の耐水仕様ですが、常時雨にさらされる場所や水没する環境には適しません。屋根のある半屋外や屋内での使用を推奨します。

Q：配線が切れた時にわかるようにしたいのですが。 A：4線式モデル、またはチェッカー式モデルを選択し、対応するコントローラーと組み合わせることで、断線の検知が可能です。

Q：LEDなどのインジケーターはついていますか？ A：本体にはLED等の発光部品は搭載されていません。動作の確認は、接続先の制御盤やPLCの入力ランプで行ってください。

Q：マットの一部が故障した場合、修理できますか？ A：内部電極の断線や溶着が発生した場合、構造上修理は不可能です。新品への交換が必要となります。

Q：油が飛散する環境でも使えますか？ A：耐油性の高いNBR（ニトリルゴム）仕様を選択いただくことで、切削油等がかかる工場環境でも運用可能です。

Q：設置には何が必要ですか？ A：マットを床に固定するためのアルミ製エッジ材や、固定用アンカー、リード線の延長用ケーブルを別途ご用意いただくことを推奨します。

Q：複数のマットを並べて広く敷くことはできますか？ A：はい、可能です。複数のマットを並べて配線を並列に接続することで、広範囲をカバーする一つのセンサーとして運用できます。
