DMS-487 マットスイッチ 480×700mm TAKEX 竹中エンジニアリング [DMS-487]

DMS-487 マットスイッチ 480×700mm TAKEX 竹中エンジニアリング [DMS-487]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットスイッチ 産業用センサー 防犯・安全管理 IPx6耐水

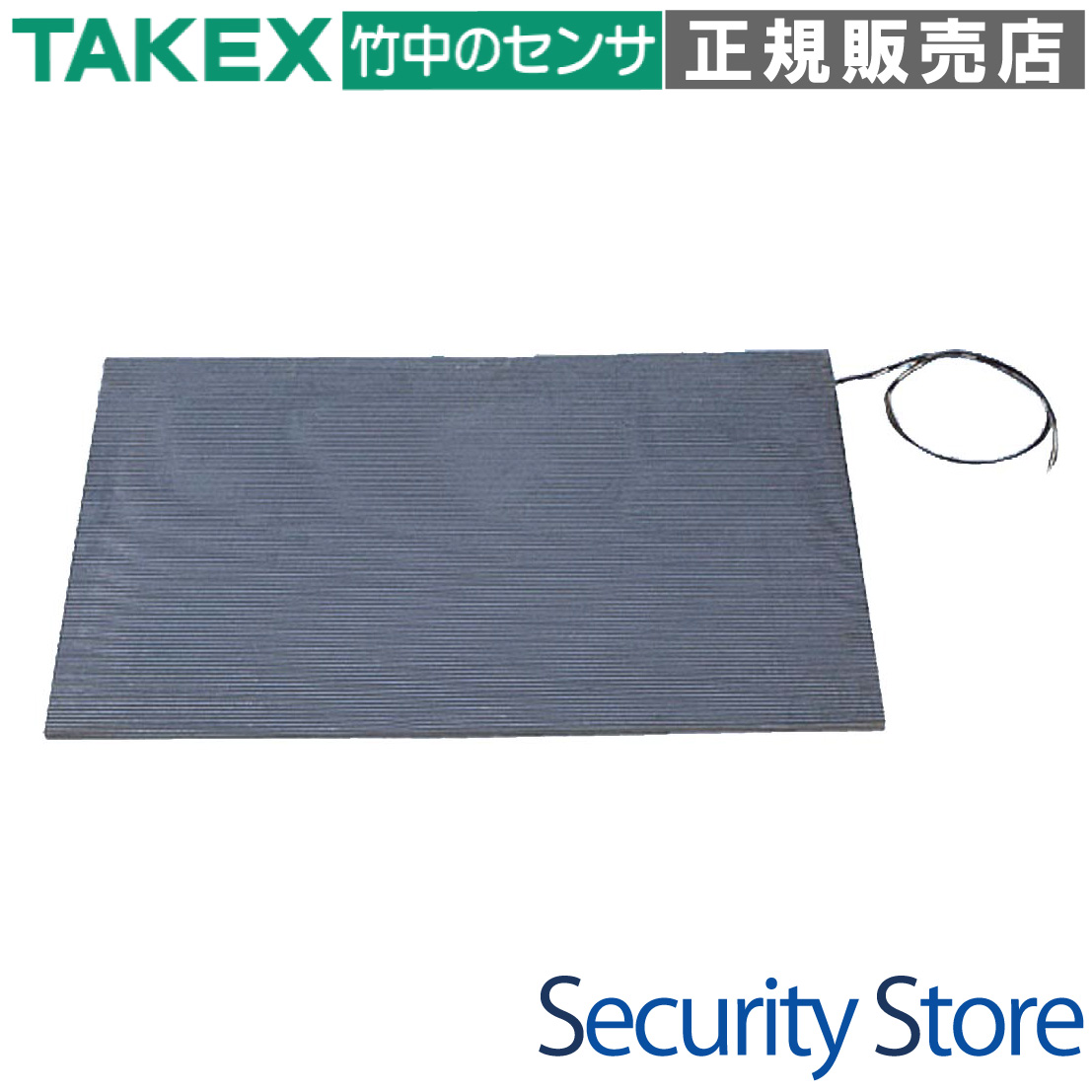

DMS-487 マットスイッチ 480×700mm

物理的な圧力で確実な検知を行う、高耐久・耐水型の産業用マットスイッチです。

TAKEX DMS-487は、人や台車の通過を面状の物理接点によって捉えるパッシブセンサーです。IPx6の耐水性能を備え、工場ラインの安全管理や施設の入退室管理など、堅牢性が求められるBtoB現場において確実な検知ソリューションを提供します。

  • 型番： DMS-487
  • 製品名： マットスイッチ 480×700mm
  • カテゴリ： 物理圧力検知センサー
  • 動作圧： 200N / 100c㎡（約20kgf）
  • 保護等級： IPx6（耐水型）
  • 出力： 無電圧リレー接点（a接点）

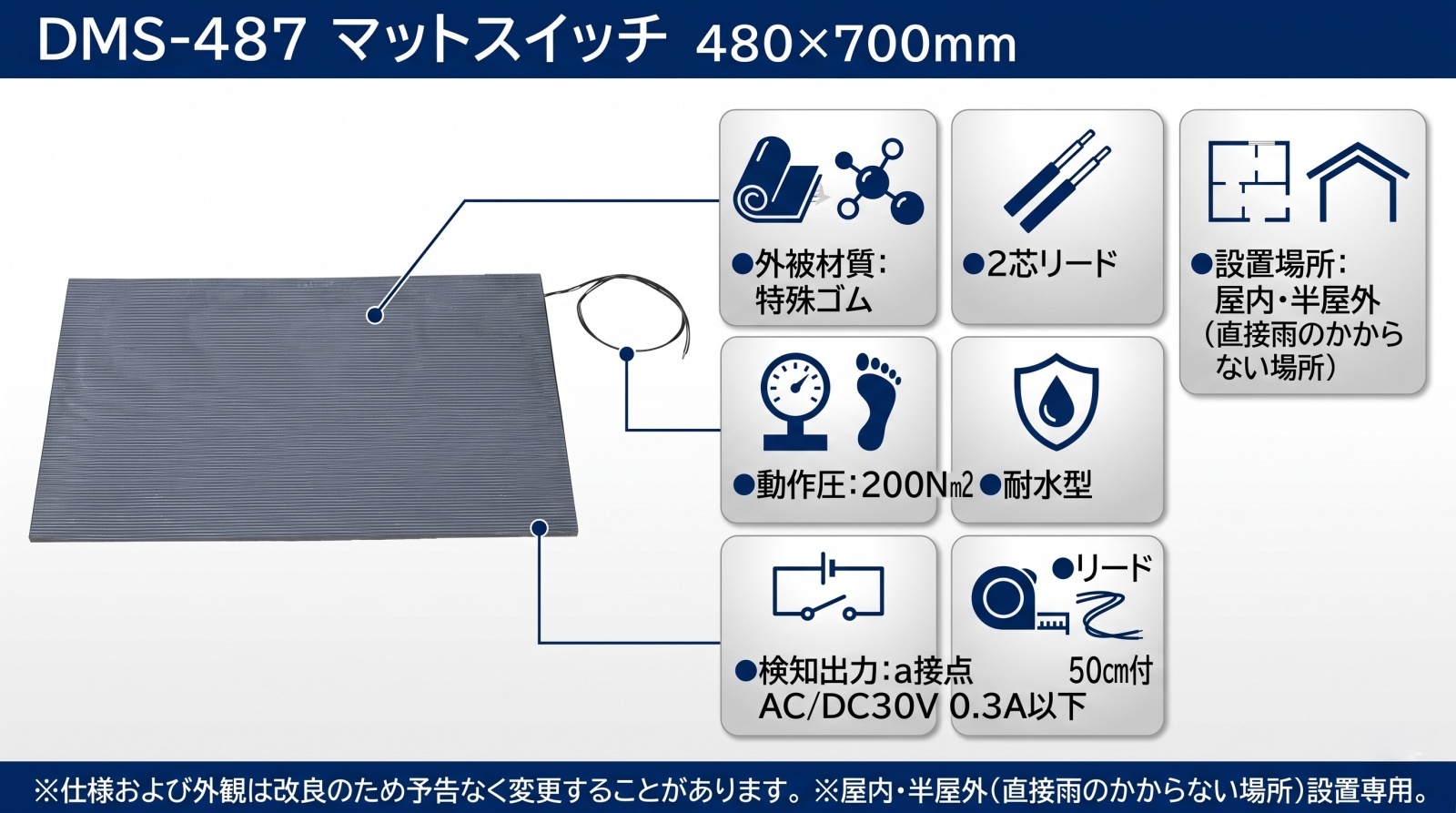

DMS-487 マットスイッチ

資料ダウンロード

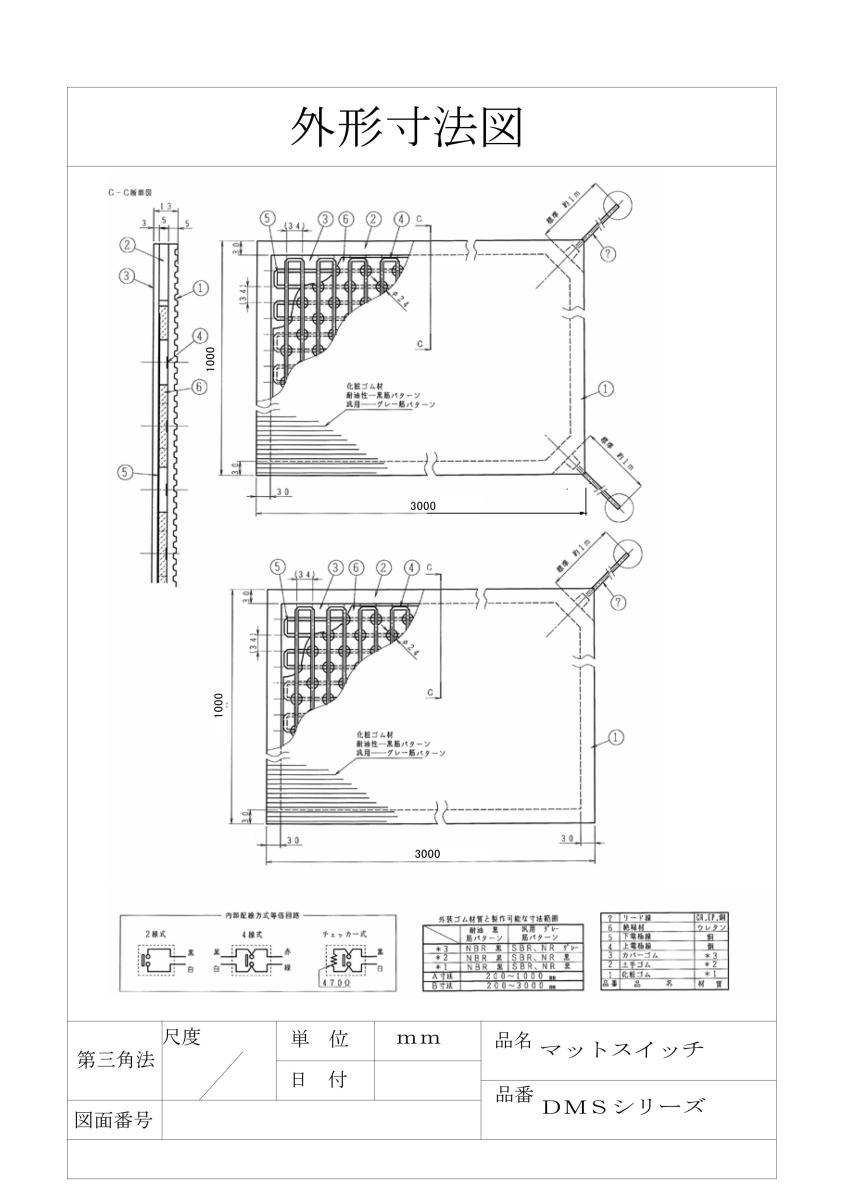

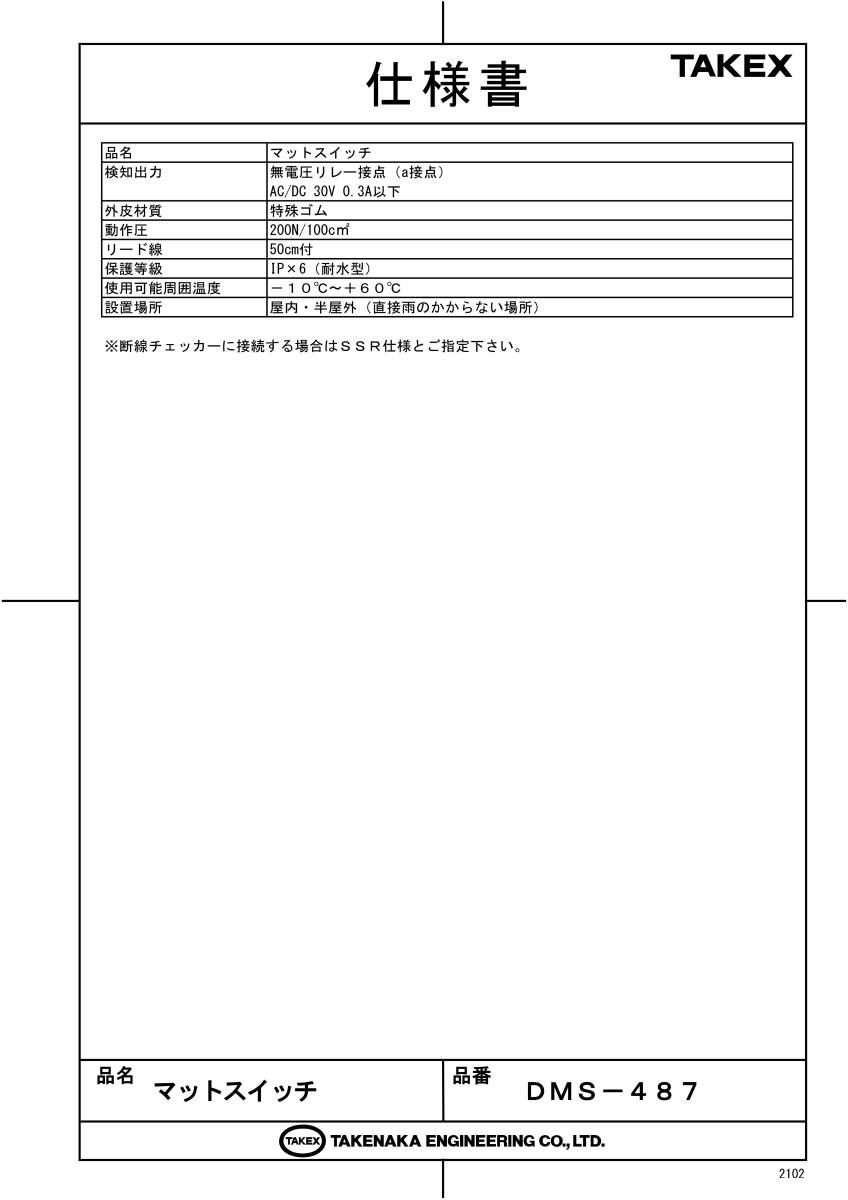

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の危険エリアへの侵入検知
  • 自動ドアやゲートの踏込み信号
  • 物流倉庫の台車通過確認
  • 半屋外施設での入退室管理
  • 病院や介護施設での離床・通行検知

導入前に確認したいポイント

  • 設置場所の床面が完全に平滑であるか
  • 直接雨が降り注ぐ場所ではないか（半屋外まで）
  • 接続先の機器がAC/DC 30V 0.3A以下であるか
  • 固定用の見切り材を別途用意しているか

特長

堅牢な内部レイヤーテクノロジー

厚さ13mmの多層構造を採用。表面の特殊ゴム、上部電極、ウレタン絶縁材、下部電極、底面保護層を重ね合わせることで、繰り返しの踏み込みに対しても安定した性能を維持します。シンプルな物理接点方式のため、故障リスクが低いのが強みです。

動作圧200N/100c㎡による確実な検知

10cm四方に対して約20kgの荷重で反応するように設計されています。この設計により、小さな異物や軽量物の落下などによる誤動作を防ぎつつ、人間の足による踏み込みを確実に捉えることができます。

IPx6（耐水型）準拠の高い耐環境性

あらゆる方向からの強力な噴流水に耐えるIPx6仕様です。水濡れが発生しやすい工場内や、湿気の多い半屋外環境での運用にも対応します。ただし、水没や直接の降雨が続く場所は避け、適切な排水環境で設置してください。

現場に合わせた外皮材質バリエーション

用途に応じて特殊ゴムの材質を選択可能です。機械油が飛散する工場向けには耐油性に優れたNBR（ニトリルゴム）仕様、標準的な環境には汎用性の高いSBR/NR仕様と、現場の化学的負荷に応じた選定が可能です。

フェールセーフ運用を支える配線オプション

標準の2線式のほか、断線監視が可能な「4線式」や、抵抗値の変化で状態を監視できる「チェッカー式（470Ω内蔵）」の構築も可能です。重要保安箇所において、断線による未検知を未然に防ぐ高度なシステム設計に対応します。

メンテナンス性を重視した設計

本体には複雑な電子回路やLEDをあえて搭載せず、完全なパッシブデバイスとして構成されています。これにより過酷な環境下での寿命を延ばし、動作確認は上位のコントローラーやテスターで行う運用を前提とした、プロ仕様の設計思想で作られています。

選定時に評価したい強み

  • 物理的耐久性： 銅線電極と特殊ゴムの組み合わせにより、産業用途の負荷に耐える。
  • IPx6性能： 噴流に耐える密閉構造により、清掃時などの水濡れにも強い。
  • 汎用出力： 無電圧a接点のため、多様なPLCや警報コントローラーと親和性が高い。
  • 施工の柔軟性： 厚さ13mmと薄型のため、スロープや見切り材との併用が容易。

施工・配線ガイド

設置および配線時の重要事項です。これらを遵守することで製品寿命と検知精度を維持できます。

配線方式の比較

配線方式 主な特徴 推奨用途
2線式 最も標準的なa接点出力。 簡易的な警報・通知用。
4線式 ループ配線により、ケーブル切断時に断線検知が可能。 フェールセーフが求められる安全装置。
チェッカー式 470Ωの抵抗を内蔵し、2芯で断線・短絡・正常を監視。 高度な監視システム、長距離配線時。

施工上の注意

  • 床面の清掃： 小石や砂利がある状態で設置すると、常時ON（接点短絡）の原因となります。
  • 穴あけ禁止： 本体にビス打ちや穴あけを行うと、防水性能が失われ内部腐食を招きます。
  • 接点保護： 誘導負荷（大型リレーやモーター）を直接駆動しないでください。必ず補助リレーを使用してください。

製品仕様

項目 内容
品名 マットスイッチ
品番 DMS-487
外形寸法 480mm × 700mm
本体厚み 13mm
検知出力 無電圧リレー接点（a接点）
接点容量 AC/DC 30V 0.3A以下
動作圧 200N / 100c㎡
外皮材質 特殊ゴム（NBR、SBR、NR等）
保護等級 IPx6（耐水型）
使用可能周囲温度 －10℃ 〜 ＋60℃
設置場所 屋内・半屋外（直接雨のかからない場所）
リード線長 50cm付

FAQ

Q：屋外でも使用できますか？ A：IPx6の耐水型ですが、設置場所は「屋内・半屋外（直接雨のかからない場所）」として設計されています。水たまりができる場所や、常に雨が降り注ぐ完全な屋外での使用は避けてください。
Q：マットにビスを打って固定してもいいですか？ A：いいえ。マット本体（検知部および土手ゴム部）への穴あけは絶対に禁止です。内部に水が浸入し、接点が腐食して故障の原因になります。周囲を見切り材で押さえるなどの方法で固定してください。
Q：LEDなどのインジケーターはついていますか？ A：マット本体にはLEDやブザーなどの報知機能は搭載されておりません。動作の確認は、接続先のコントローラーや制御盤の表示で行ってください。
Q：台車やフォークリレーが通っても大丈夫ですか？ A：台車での通行は可能ですが、極端に重い荷重や鋭利な角があるものは避けてください。フォークリフト等の重量車両が頻繁に通行する場合、内部の絶縁層がヘタる（塑性変形する）ことで「常時ON」になるリスクがあるため、別途高荷重対応品をご検討ください。
Q：接点容量の「0.3A」を超えた場合、どうなりますか？ A：接点が焼損し、常にONになったり、あるいは全く反応しなくなったりする故障を招きます。大きな負荷を制御する場合は、必ず中間リレーを介して接続してください。
Q：断線監視を行うにはどのタイプを選べばいいですか？ A：4線式またはチェッカー式（抵抗内蔵型）を使用し、それに対応した監視コントローラーと組み合わせることで断線監視が可能です。
Q：メンテナンスで注意することはありますか？ A：定期的にマットの下に小石などの異物が挟まっていないか、リード線の接続部に腐食がないかを確認してください。マット表面の摩耗が激しい場合は交換時期の検討が必要です。
Q：冬場に反応が鈍くなることはありますか？ A：使用可能温度範囲は-10℃以上です。極端な低温環境ではゴムが硬化し、規定の動作圧よりも強い力が必要になる場合があります。
Q：リード線を延長することは可能ですか？ A：可能です。ただしリード線は50cmと短いため、結線部が水に濡れないよう、防水ジャンクションボックスや防水処理済みのコネクタを使用してください。
Q：特注サイズ（オーダーメイド）は可能ですか？ A：DMSシリーズとしては製作可能範囲（幅200〜1000mm、長さ200〜3000mm）がございます。特注対応については別途お問い合わせください。
