DMS-56 マットスイッチ 500×600mm TAKEX 竹中エンジニアリング [DMS-56]

DMS-56 マットスイッチ 500×600mm TAKEX 竹中エンジニアリング [DMS-56]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットスイッチ IPX6耐水型 a接点出力 屋内・半屋外用

DMS-56 マットスイッチ 500×600mm

荷重を検知して確実に出力する、堅牢な物理接点式センサーです。500mm×600mmの扱いやすいサイズで、工場の安全管理や入退室管理に最適です。

  • 型番： DMS-56
  • 製品名： マットスイッチ 500×600mm
  • 検知方式： 多層サンドイッチ構造・物理接点方式
  • 主な用途： 機械周りの安全確保、店舗・施設の来客報知、自動ドアの起動
  • 設置場所： 屋内・半屋外（直接雨のかからない場所）
  • 接点仕様： 無電圧a接点（AC/DC 30V 0.3A以下）

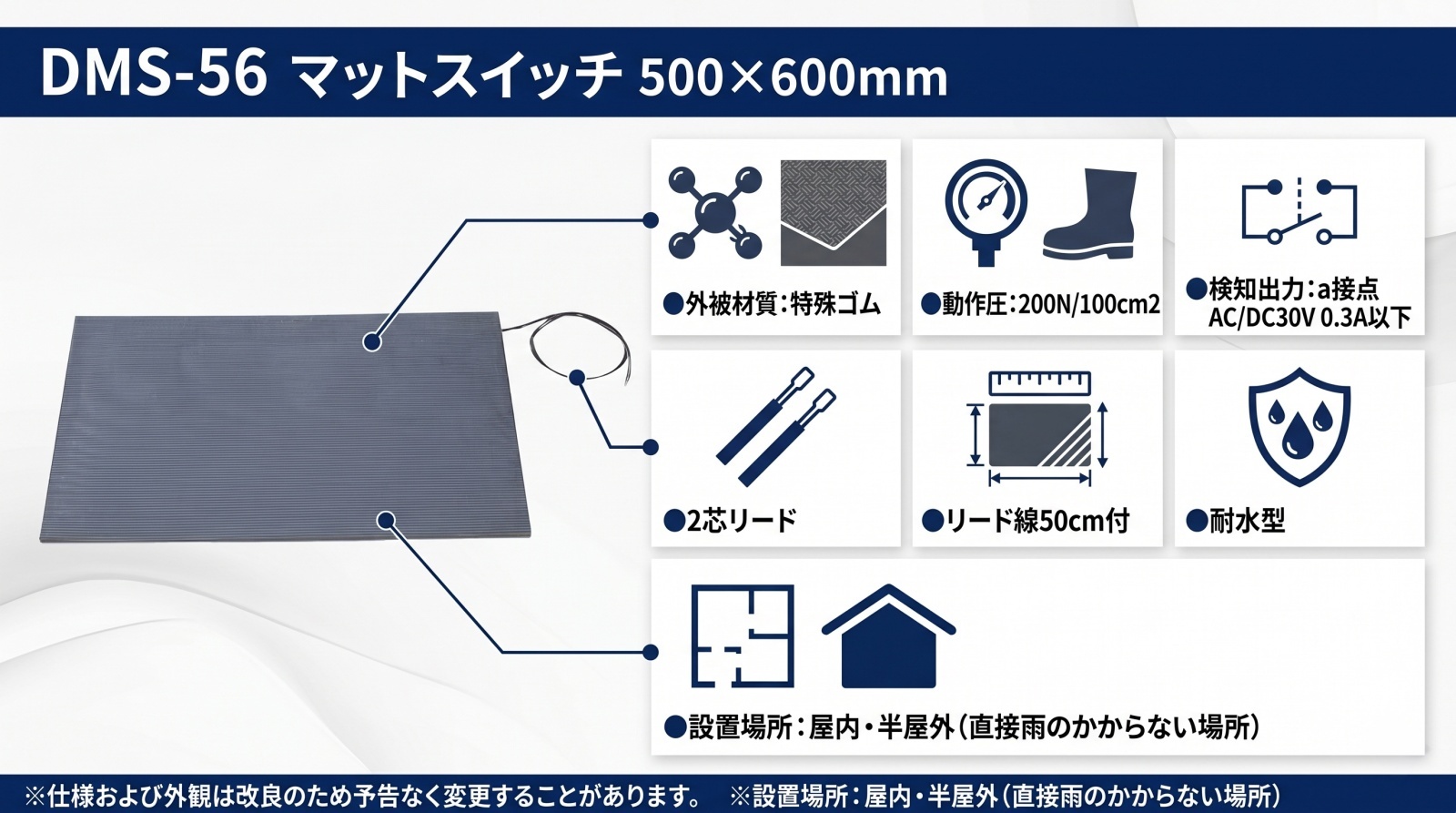

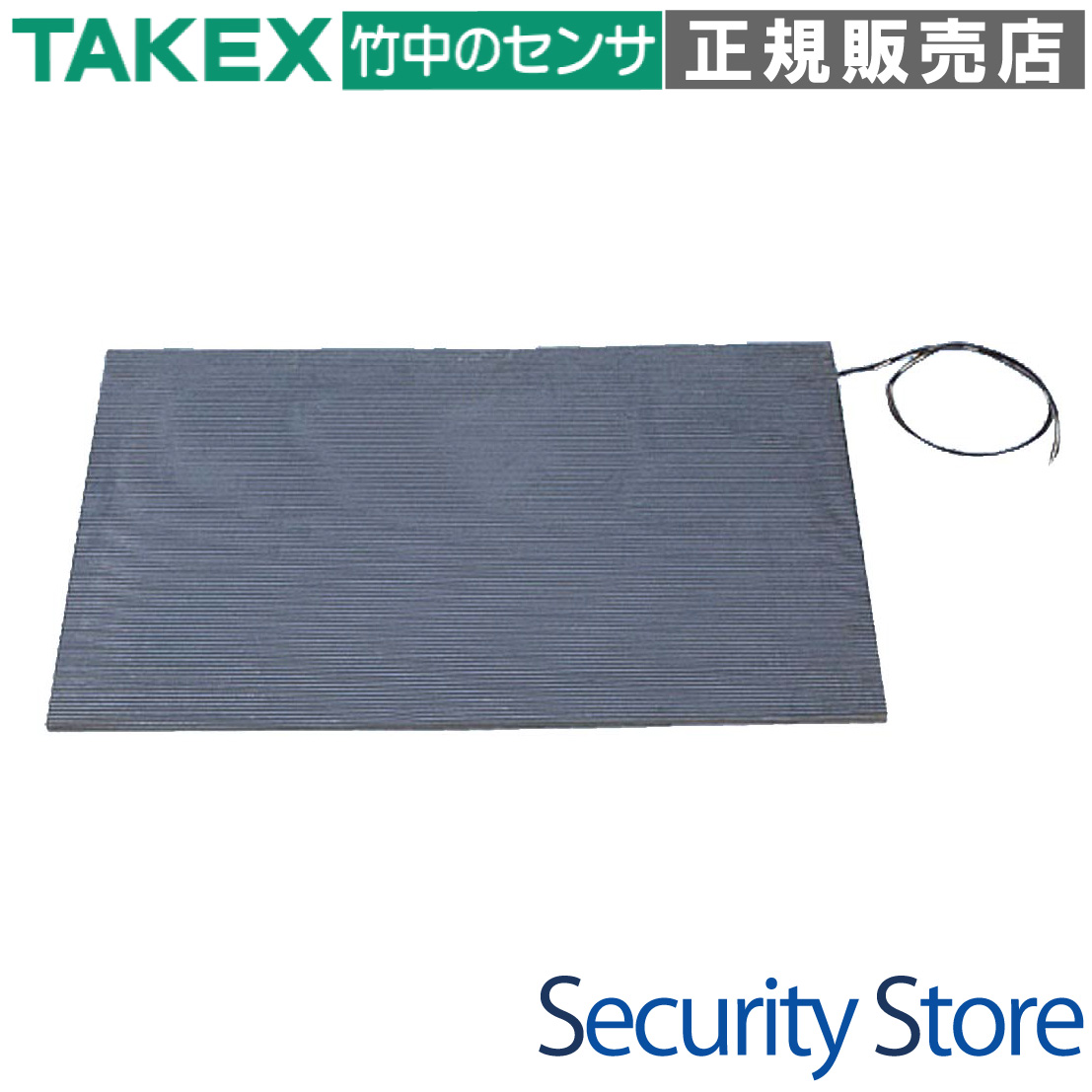

DMS-56 マットスイッチ 500×600mm 製品画像

資料ダウンロード

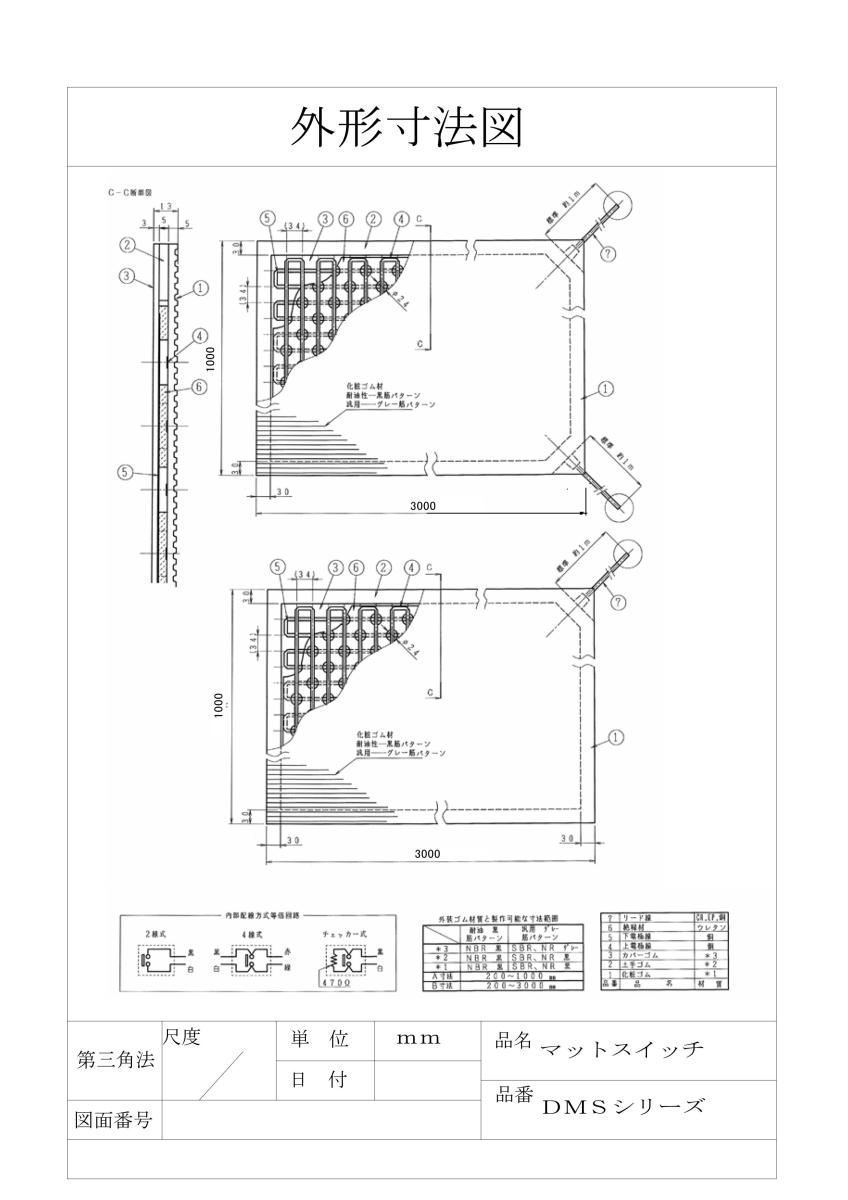

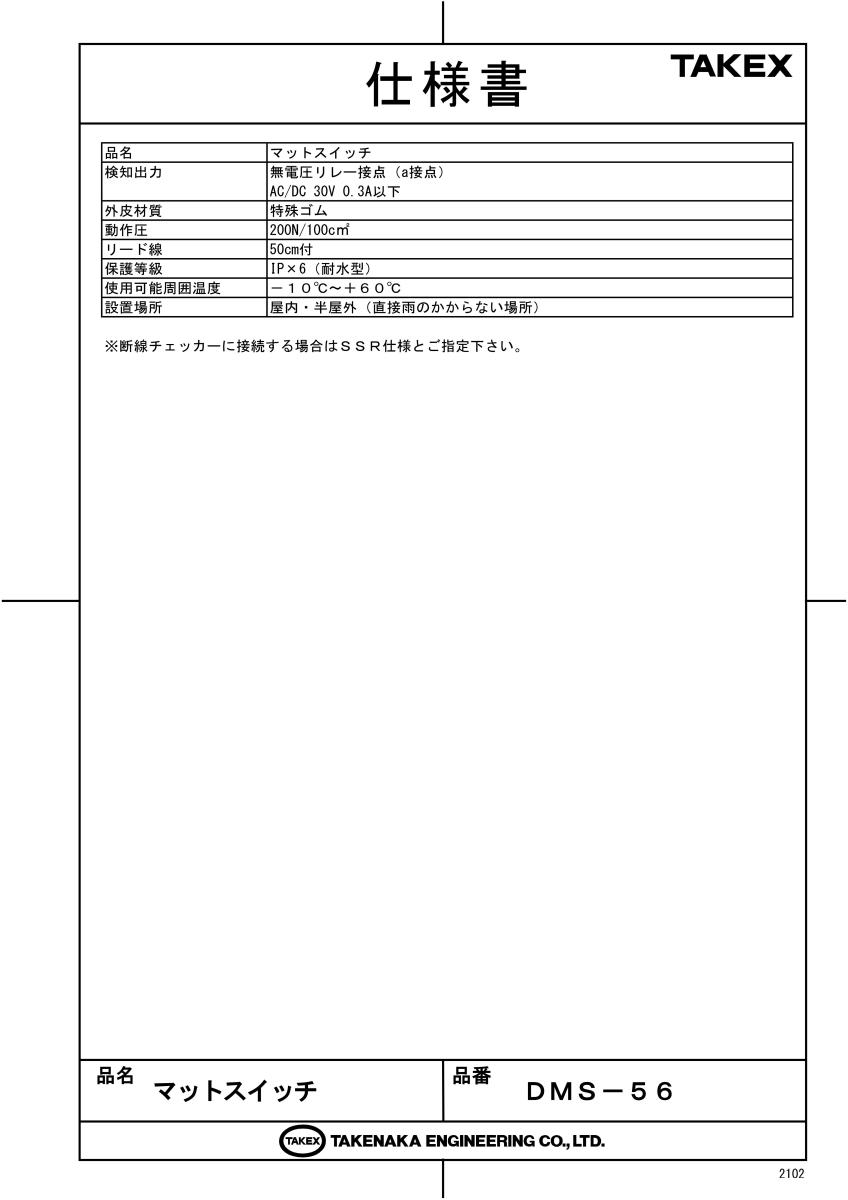

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 危険機械周辺の立ち入り検知（安全管理）
  • 自動ドアやシャッターの起動スイッチ
  • 店舗や窓口での来客報知（チャイム連動）
  • 搬送ラインでの台車通過検知

導入前に確認したいポイント

  • 設置面の床が平滑であること（突起厳禁）
  • 接点定格が30V 0.3A以下であること
  • エッジから30mmの不感帯を考慮した配置
  • 直接雨が当たらない環境であること

特長

精緻な6層サンドイッチ構造による高い信頼性

DMS-56は、厚さ13mmの中に化粧ゴム、土手ゴム、カバーゴム、上下の銅電極線、そして格子状に配置されたウレタン絶縁材を封入。多層構造により、踏んだ時の荷重を確実に接点へと伝え、正確な検知を実現します。

IPX6（耐水型）準拠の優れた環境耐性

あらゆる方向からの強い噴流水に耐えうるIPX6規格に適合しています。完全な水没や直接の風雨は避ける必要がありますが、水跳ねが想定される半屋外や、清掃頻度の高い現場でも安心して導入可能です。

電源不要で動作するパッシブ方式

センサー本体に能動的な電子回路を搭載していないため、電源供給が不要です。接点信号のみを扱うため、PLC（プログラマブルロジックコントローラ）や警報盤、既存の報知システムへの組み込みが容易です。

過酷な現場を支える「特殊ゴム」外装

表面には滑り止めの筋パターンを施した特殊ゴムを採用。耐摩耗性に優れ、歩行者や台車の頻繁な往来にも耐えうる堅牢な設計となっています。工場環境での長期運用に耐えるスペックを誇ります。※現場環境に合わせてNBR（耐油）等の材質選択も可能です。

物理的復元力を利用した確実なリセット

内部のφ24mmウレタン絶縁材が34mmピッチで配置されており、荷重がなくなると即座に接点を引き離します。ゴムとウレタンの反発力を活かしたシンプルな機構により、故障リスクを最小限に抑えています。

現場に合わせた柔軟な配線バリエーション

標準の2線式のほか、断線監視が可能な4線式や、抵抗内蔵のチェッカー式など、システムの要求される安全レベルに応じた内部構成を選択可能です（※詳細仕様についてはお問い合わせください）。

選定時に評価したい強み

  • 高耐久接点： 物理接点方式により、電子機器特有のノイズ誤動作がありません。
  • メンテナンス性： LEDや設定ボリュームがないため、物理的な破損以外での調整が不要です。
  • 幅広い温度対応： -10℃から+60℃まで、過酷な工場環境でも安定して動作します。
  • 確かな実績： セキュリティ・防災機器の国内トップメーカー、TAKEX（竹中エンジニアリング）製。

施工・設置ガイド

本製品の性能を十分に発揮し、寿命を保つためには、以下の施工上の注意を守ってください。特に下地の処理は故障防止の鍵となります。

確認項目 この製品での考え方
設置面の処理 床面は完全に平滑にしてください。小石やビスの頭などの突起があると、内部電極が突き上げられ、常時ON（故障）の原因となります。
固定方法 マット本体に直接ビスを打ち込まないでください。固定には市販の専用見切り材（アルミエッジ等）を使用してください。
不感帯の把握 マットの外周エッジから30mmの範囲は構造上反応しません。動線の中心がマットの中央に来るように設置してください。
配線保護 リード線引き出し部には張力をかけず、歩行者が踏まないよう保護管（PF管等）で養生してください。

製品仕様

項目 内容
品名 マットスイッチ
型番 DMS-56
寸法 (A × B) 500mm × 600mm
厚さ 13mm （化粧ゴム3mm + 内部層10mm）
検知出力 無電圧リレー接点（a接点：ノーマリーオープン）
接点定格 AC / DC 30V 0.3A以下（※微小容量のため直接駆動不可）
外皮材質 特殊ゴム
動作圧 200N / 100cm2
エッジ不感帯 端部から内側 30mm
リード線 50cm付
保護等級 IP×6（耐水型）
使用可能周囲温度 -10℃ 〜 +60℃
設置場所 屋内・半屋外（直接雨のかからない場所）

FAQ

Q：直接雨が当たる屋外に設置できますか？ A：いいえ、できません。IPX6の耐水性能を有していますが、常時水にさらされる場所や完全な屋外設置は避け、屋根のある半屋外や屋内に設置してください。
Q：検知しない「不感帯」はありますか？ A：はい、構造上エッジ（端部）から30mmの範囲は反応しません。設置の際は、対象がマットの中央付近を踏むように配置してください。
Q：電源は必要ですか？ A：いいえ、マット本体に電源は不要です。荷重によって内部接点が物理的に接触する「無電圧a接点」を出力します。
Q：感度（動作圧）の調整はできますか？ A：本体に調整ボリューム等はございません。200N/100cm2という物理的な構造によって固定されています。
Q：台車が通過しても検知しますか？ A：はい、動作圧を超える荷重がかかれば検知します。ただし、極端に重い荷重が繰り返される場合は、マットの寿命を縮める可能性があります。
Q：LED表示灯などはありますか？ A：本体にLED等の表示部は一切ありません。動作状態の確認は、接続先のコントローラーやPLC側の入力ランプで行ってください。
Q：100Vのライトを直接ON/OFFできますか？ A：できません。接点定格はAC/DC 30V 0.3A以下です。AC100V等の動力や照明を制御する場合は、必ず補助リレーを介してください。
Q：マットをカットしてサイズを小さくすることはできますか？ A：絶対にしないでください。内部の電極が破損し、ショートや断線の原因となります。
Q：故障した際の確認方法は？ A：テスターをΩレンジにし、リード線間の抵抗を測定してください。通常時は∞Ω、踏んだ時に0Ω（導通）になれば正常です。
Q：油が飛散する工場でも使えますか？ A：油の種類によりますが、一般的な汎用ゴムは油で膨潤・劣化します。油が多い環境では「耐油性NBR仕様」を別途ご指定いただく必要があります。
