DMS-57 マットスイッチ 500×700mm TAKEX 竹中エンジニアリング [DMS-57]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）マットスイッチ防犯センサー面検知耐水型

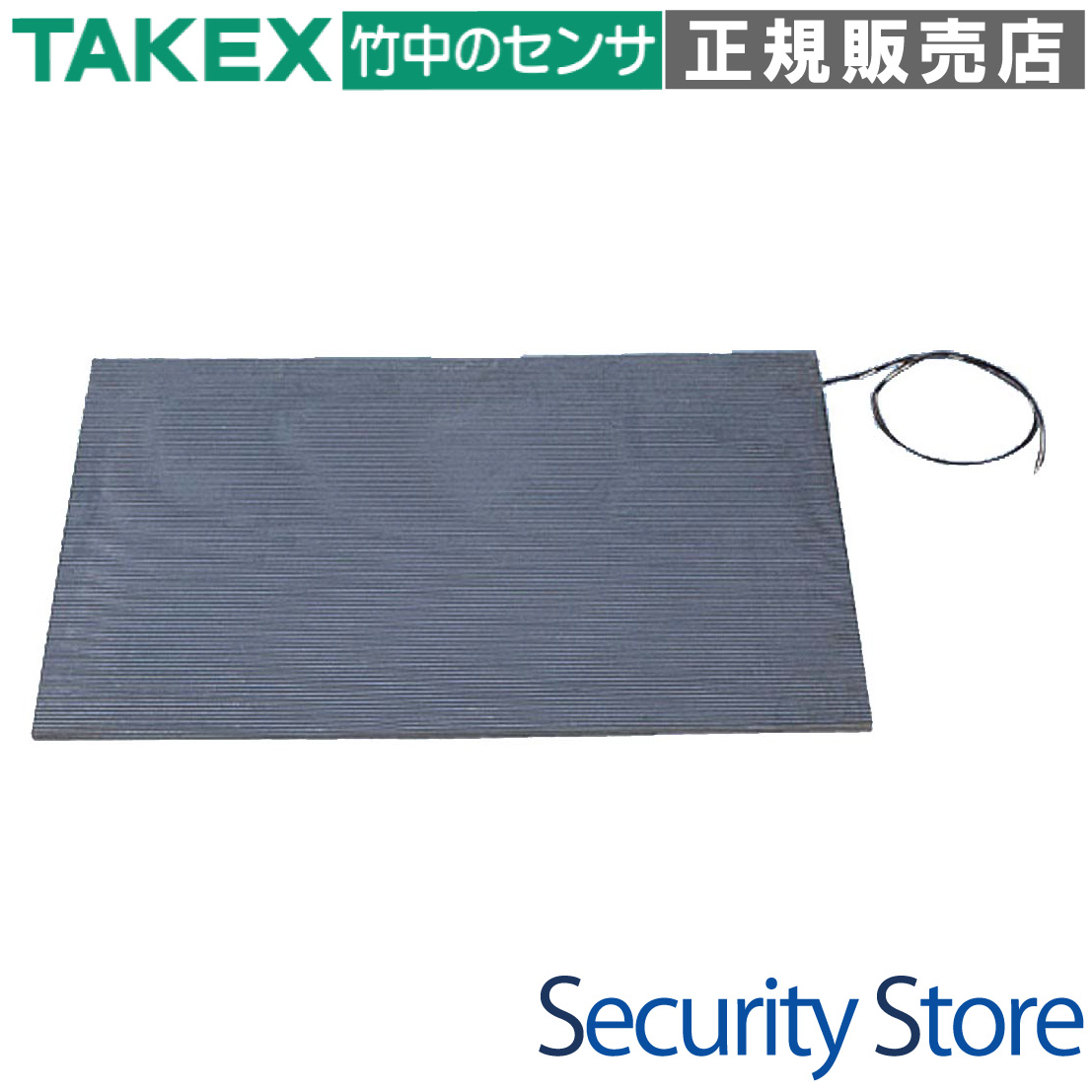

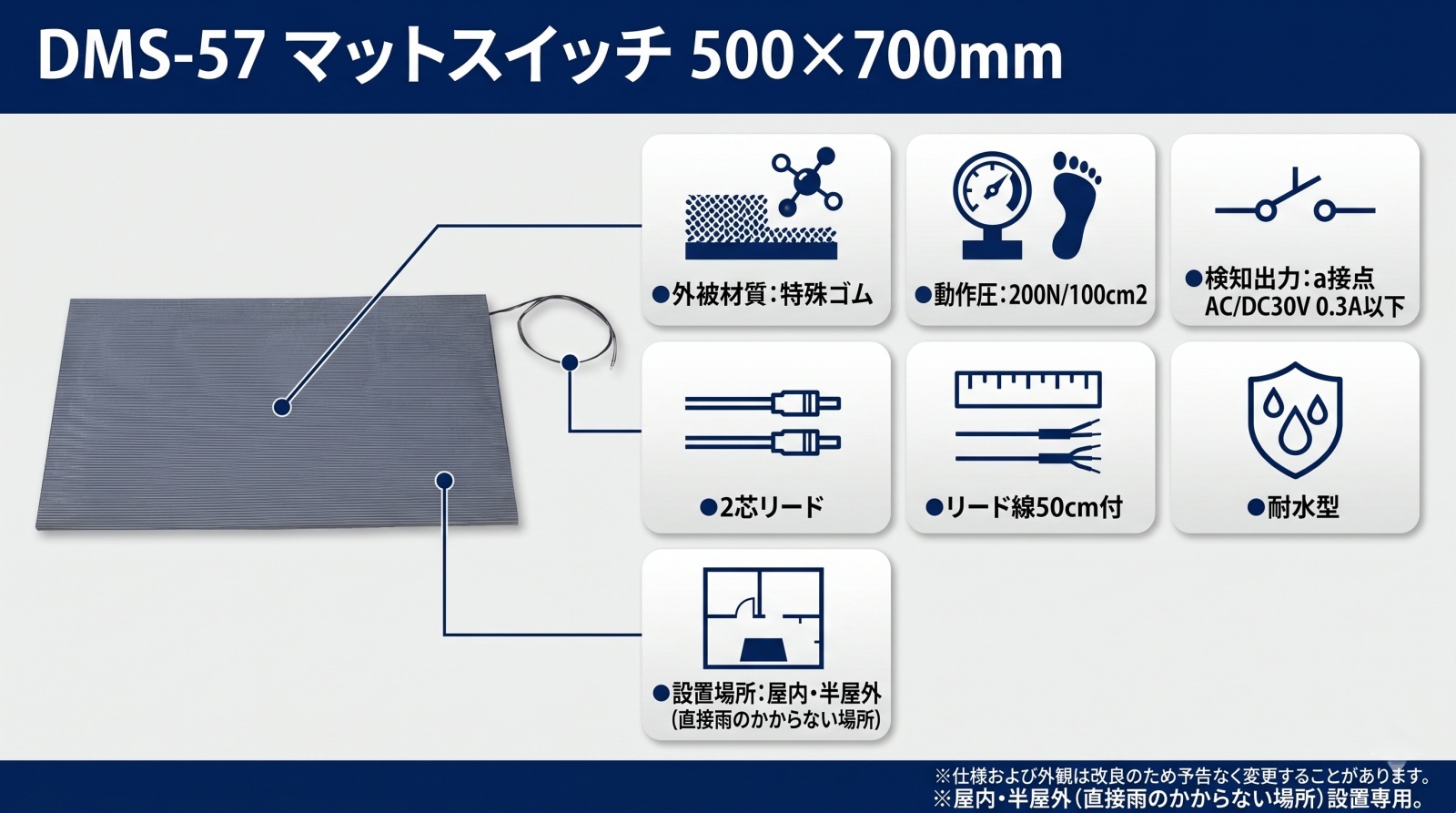

DMS-57 マットスイッチ 500×700mm

DMS-57は、高度な物理的積層構造を持つ面検知型センサーです。500×700mmの範囲のどこを踏んでも正確に検知し、工場、店舗、オフィス等の入退管理やセキュリティ、自動ドアの起動信号として確実なパフォーマンスを発揮します。

型番： DMS-57
製品名： マットスイッチ 500×700mm
方式 / カテゴリ： 物理的圧力検知（無電圧a接点）
主な用途： 侵入検知、自動ドア起動、装置の安全管理
設置場所 / 対応環境： 屋内・半屋外（IPX6 耐水型）
検知出力： AC/DC 30V 0.3A以下

資料ダウンロード

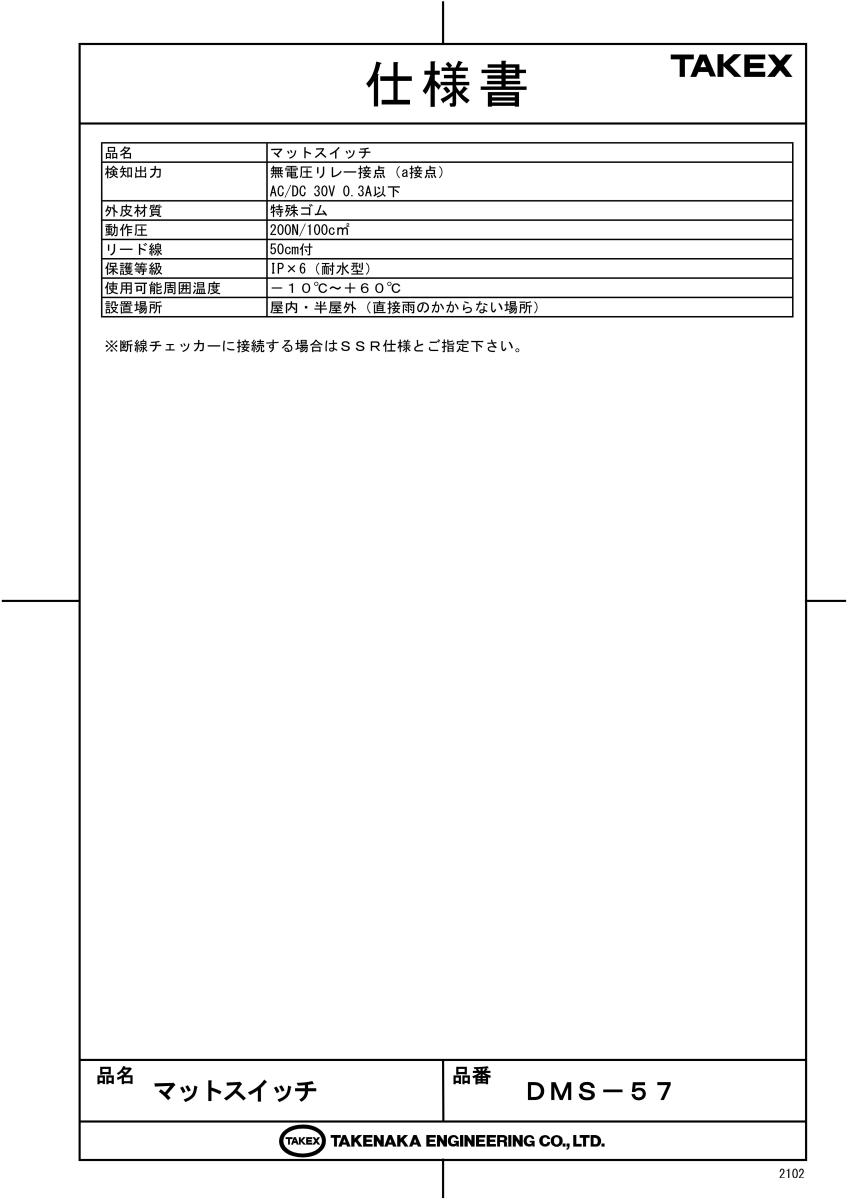

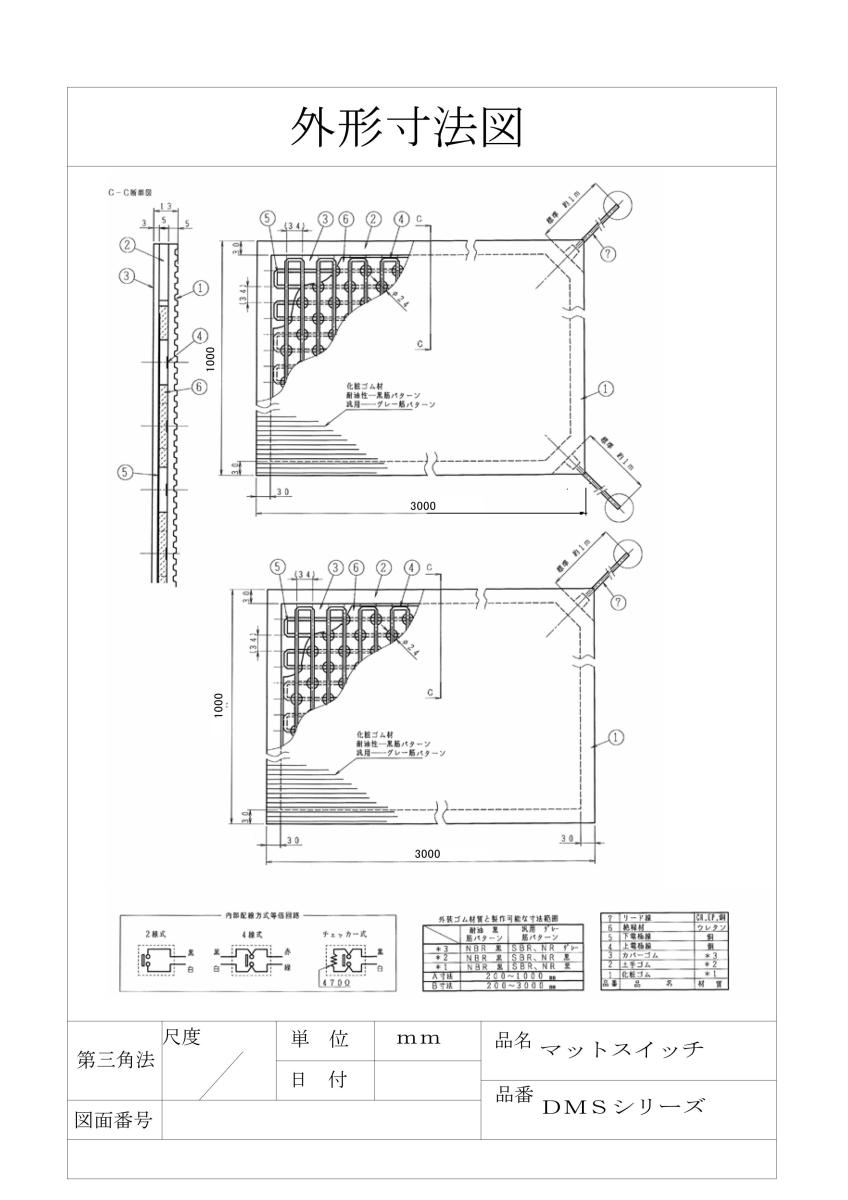

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗・オフィスのエントランス入退検知
自動ドアや自動シャッターの起動スイッチ
工場内・機械周辺の立ち入り制限区域の監視
重要施設における物理的な侵入警戒ライン

導入前に確認したいポイント

設置面は平滑なコンクリートや床材か
直接雨がかかる場所ではないか（半屋外まで対応）
接続機器の入力容量が30V 0.3A以下であるか
リード線の延長が必要か（50cm付属）

特長

多層構造による高耐久センシングメカニズム

内部は単なる接点板ではなく、化粧ゴム、上下電極線、ウレタン絶縁材、土手ゴムからなる複雑な多層構造を採用しています。これにより、工場や倉庫における歩行者や台車の頻繁な通過に耐えうる柔軟性と強靭さを両立させています。

高純度銅線による広域均一検知

上下の電極には純度の高い銅線を採用。500×700mmという広大な面積のどの位置に荷重がかかっても、瞬時かつ低抵抗で電気信号を伝達できるため、検知漏れを防ぎます。

絶妙にチューニングされた200N動作圧

動作圧は200N/100c㎡に設定されており、約20kg重の圧力が加わった際に接点が閉じる設計です。これにより、落下物や小動物による誤作動を排除し、人間の歩行や重量物の通過のみを正確に捉えます。

過酷な環境に耐える「特殊ゴム」外装

外被には耐摩耗性・耐候性に優れた特殊ゴムを使用。エントランス等の美観を損なわない質感でありながら、長期間の運用においても硬化やひび割れが起きにくい高品質な素材を選定しています。

IPX6（耐水型）準拠の保護性能

保護等級IPX6に準拠しており、あらゆる方向からの強い噴流水による影響を受けない設計です。清掃時の水飛沫や湿気の多い環境下でも、安定したスイッチング機能を維持します。

シンプルで信頼性の高い2芯リード設計

標準で50cmのリード線を装備しており、無電圧a接点出力によるシンプルな結線が可能です。PLCやセキュリティコントローラー、自動ドア制御盤など、幅広い上位機器との親和性を確保しています。

フェイルセーフを考慮したウレタン絶縁

上下電極の間に格子状の抜き穴を設けたウレタン絶縁材を配置。通常時は確実に絶縁を保ち、荷重時のみ通電する物理的な復元力を利用しているため、長寿命かつ確実なオン・オフ動作を実現します。

    選定時に評価したい強み
    信頼の物理検知： 電子部品の故障リスクが極めて低い受動型デバイス
施工性の高さ： 下地を整えて敷くだけで設置が完了するシンプル設計
耐環境性： IPX6耐水仕様により、湿気や水飛沫のある現場にも対応
誤報低減： 200Nのしきい値設定により、ノイズや小物の落下に強い



施工・設置ガイド

マットスイッチの性能を最大限に引き出すためには、以下の施工ガイドラインの遵守が不可欠です。

下地処理の重要性

設置面（床面）は完全な平滑であることが必須条件です。コンクリートのバリ、小石、段差などの凹凸がある場所に設置すると、局所的な圧力が集中し、内部電極の変形や常時ショート（踏みっぱなし状態）の原因となります。

配線時の注意点

リード線の結線部は、水分の侵入（毛細管現象）を防ぐため、必ずマット本体よりも高い位置に設置するか、自己融着テープ等で完全な防水処理を施してください。延長時は0.3sq〜0.5sqの電線を推奨します。

確認項目	この製品での考え方
設置場所の制限	屋内・半屋外（直接雨のかからない場所）に限定。水没は不可。
許容負荷	AC/DC 30V 0.3A以下。モーター等の直接駆動は厳禁（接点溶着の原因）。
動作温度	-10℃〜+60℃。極端な低温下ではゴムが硬化し動作圧が変化する場合があります。
保守点検	テスターを用いて、非検知時（無限大）と検知時（数Ω以下）の抵抗値を定期確認。

製品仕様

項目	内容
型番	DMS-57
製品名	マットスイッチ
寸法	500mm × 700mm
外皮材質	特殊ゴム
動作圧	200N / 100cm2
検知出力	無電圧リレー接点（a接点） AC/DC 30V 0.3A以下
リード線	50cm付
保護等級	IP×6（耐水型）
使用可能周囲温度	-10℃ 〜 +60℃
設置場所	屋内・半屋外（直接雨のかからない場所）

FAQ

Q：屋外で直接雨がかかる場所に設置できますか？ A：いいえ、できません。保護等級はIPX6（耐水型）ですが、仕様上「直接雨のかからない場所」に限定されています。浸水や紫外線の影響を避けるため、屋内または屋根のある半屋外でご使用ください。

Q：100Vの電灯やモーターを直接オン・オフできますか？ A：絶対にしないでください。電気的容量は30V 0.3A以下の微小信号用です。大電流を流すと内部の接点が瞬時に溶着し、故障の原因となります。必ずリレーやPLC等の入力として使用してください。

Q：小動物が通ったときも反応してしまいますか？ A：本製品は200N/100cm2（約20kg相当）の圧力で動作するように調整されています。そのため、軽量な小動物や軽い落下物による誤検知を大幅に抑制しています。

Q：踏んでいないのに反応し続ける（ONのままになる）原因は何ですか？ A：設置面の凹凸による局所的な加圧、または許容値以上の負荷電流を流したことによる接点溶着が考えられます。床面の清掃・平滑化を確認し、テスターで導通をチェックしてください。

Q：車椅子や台車が通行しても大丈夫ですか？ A：通行可能ですが、キャスターなどの極端に接地面が狭いものに荷重が集中すると、内部電極を傷める可能性があります。重量のある台車が通る場合は、上部に硬質ゴム板などを敷いて荷重を分散させることを推奨します。

Q：リード線は何メートルまで延長できますか？ A：電圧降下を考慮し、0.3sq〜0.5sqの電線を使用して数十メートル程度の延長は可能です。ただし、外部ノイズの影響を避けるため、動力線とは離して配線してください。

Q：氷点下の環境（冷凍庫など）でも使えますか？ A：使用可能温度の下限は-10℃です。これ以下の温度ではゴムが硬化し、正常に踏み込めなくなる恐れがあるため推奨されません。

Q：断線監視を行うことは可能ですか？ A：本機は標準で2線式ですが、テスターを用いて待機時の抵抗値を測定する、あるいはチェッカー式（終端抵抗内蔵）の特注対応等により、上位システム側で監視を行うことは可能です。

Q：メンテナンスは必要ですか？ A：定期的にマット表面の清掃（砂利の除去）と、テスターによる動作確認を行ってください。表面にひび割れが生じている場合は浸水の恐れがあるため交換が必要です。

Q：マットの形を自由にカットして調整できますか？ A：できません。内部に電極線が張り巡らされており、外周は土手ゴムで密封されています。カットすると検知不能および浸水故障の原因となります。
