DMS-710 マットスイッチ 700×1000mm TAKEX 竹中エンジニアリング [DMS-710]

DMS-710 マットスイッチ 700×1000mm TAKEX 竹中エンジニアリング [DMS-710]

販売価格: 会員のみ販売

商品詳細

TAKEX マットスイッチ 侵入検知 工場・産業用 IPX6耐水型

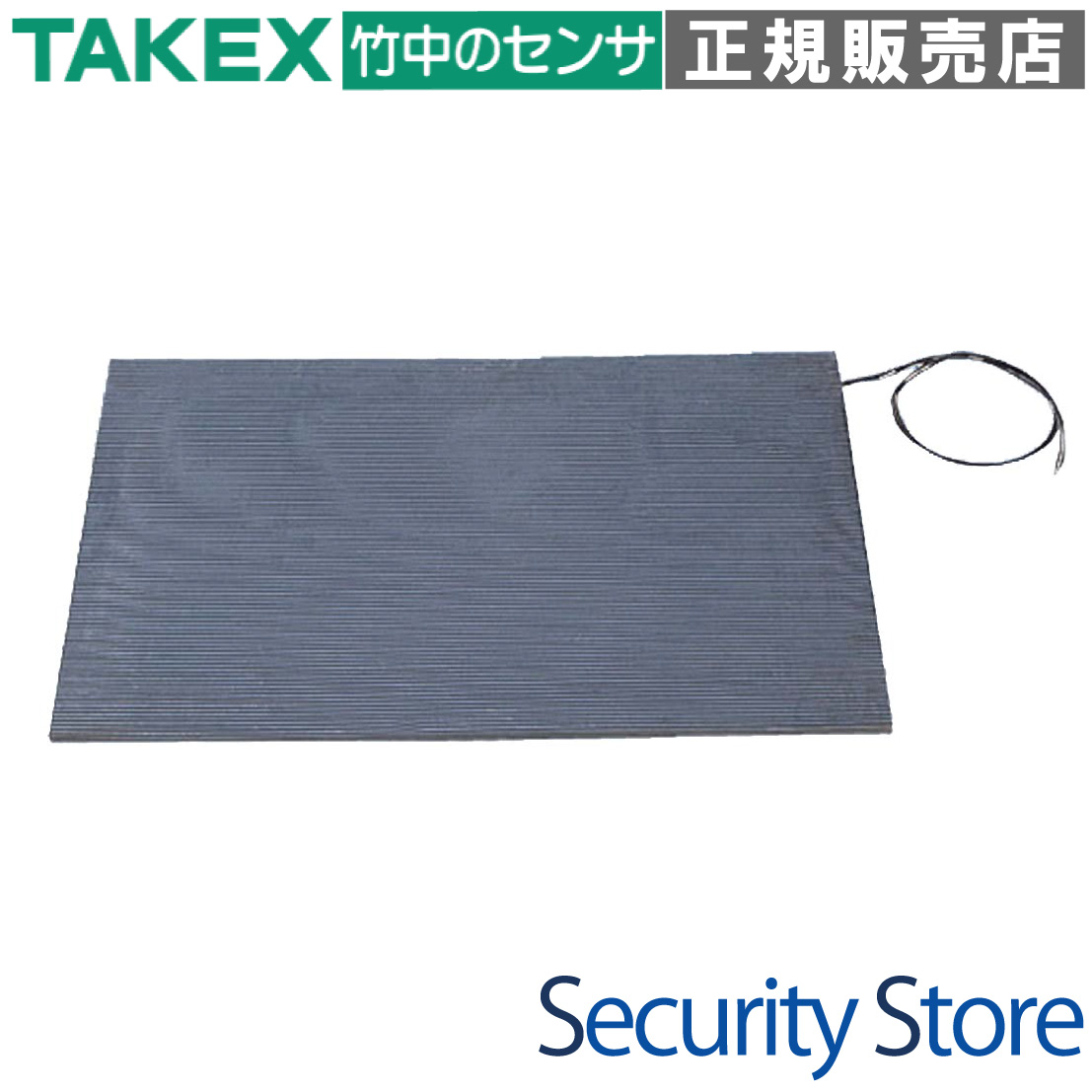

DMS-710 マットスイッチ 700×1000mm

DMS-710は、物理的圧力によって確実に信号を出力する、堅牢な多層ゴム構造のマットスイッチです。工場内の危険エリアへの侵入検知や自動ドアの起動用など、信頼性が求められる現場で広く採用されています。

  • 型番： DMS-710
  • 製品名： マットスイッチ 700×1000mm
  • 方式 / カテゴリ： 無電圧リレー接点方式（a接点）
  • 主な用途： 工場の危険エリア侵入防止、設備起動、自動ドア制御
  • 設置場所 / 対応環境： 屋内・半屋外（直接雨のかからない場所）
  • 主な仕様： 動作圧 200N/100cm2 / IPX6耐水型

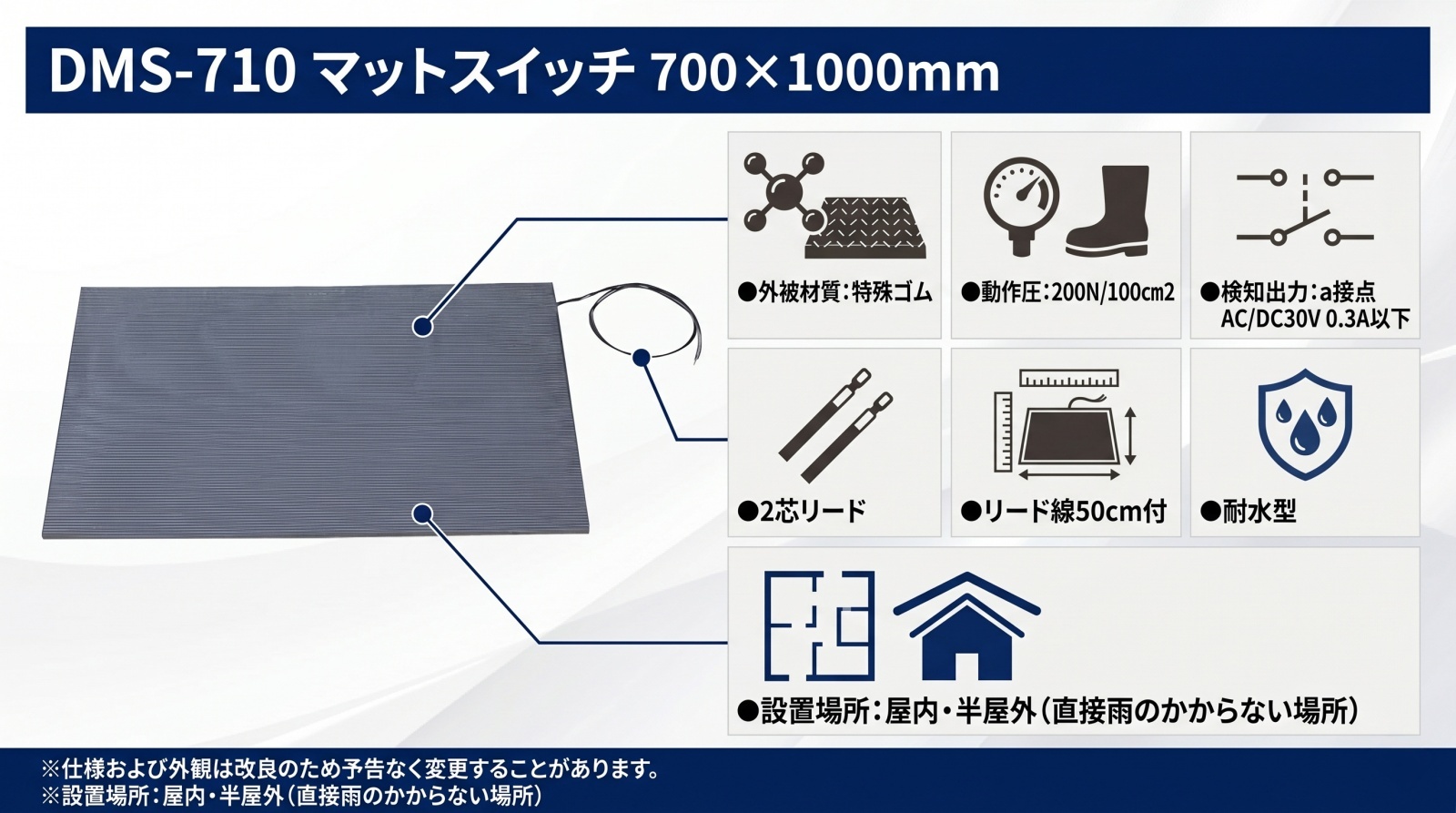

DMS-710 マットスイッチの製品画像

資料ダウンロード

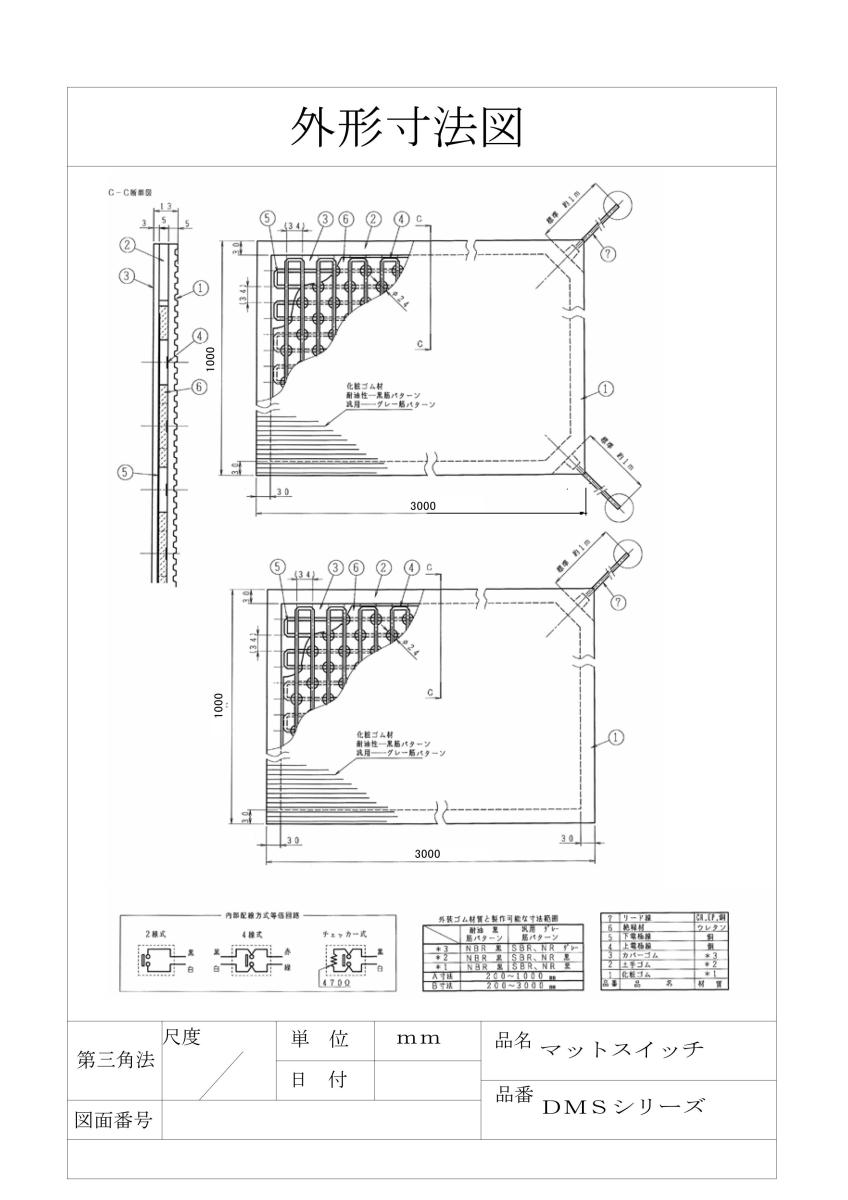

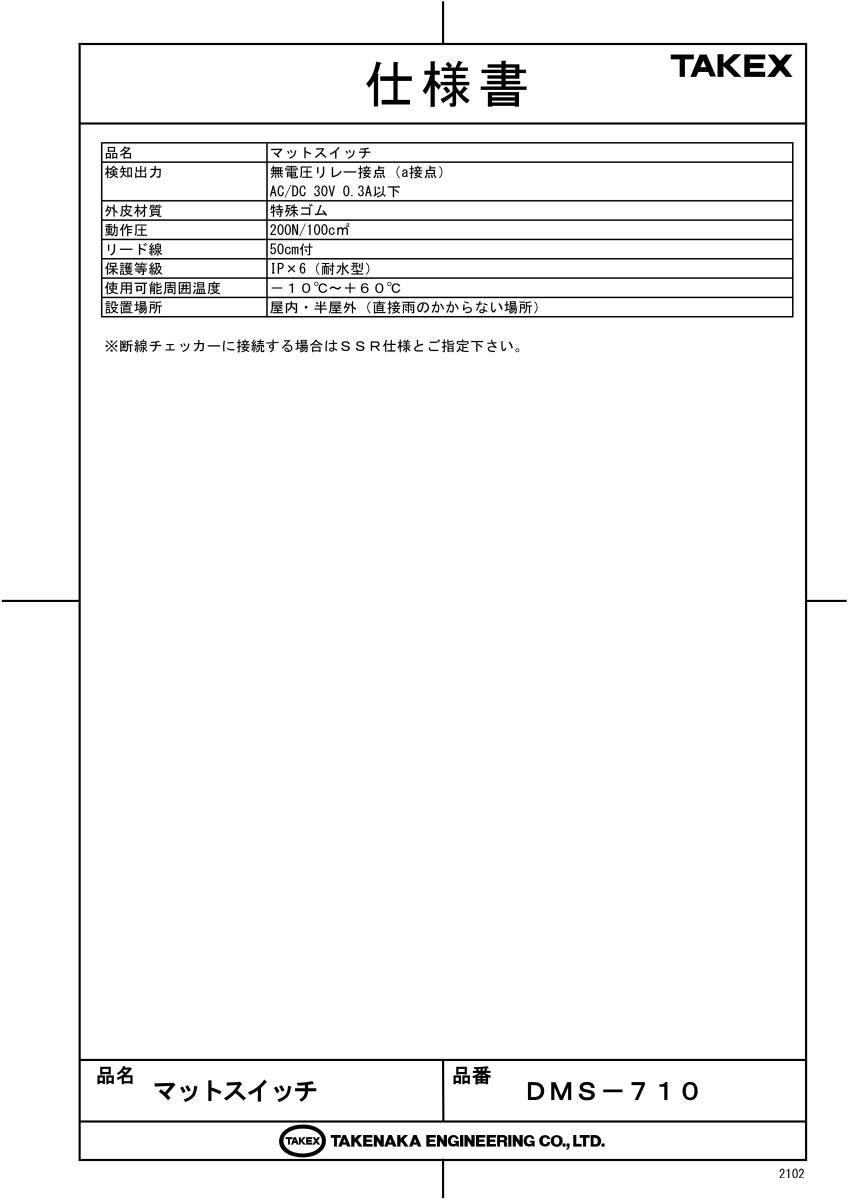

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工作機械周りの安全確保（侵入検知）
  • 産業用ロボット可動範囲の立ち入り監視
  • 自動ドアやシャッターの起動スイッチ
  • 油の飛散する現場（耐油性モデル選択時）

導入前に確認したいポイント

  • 接点容量（AC/DC 30V 0.3A）を超えないか
  • 直接雨が当たる場所、または水没の恐れはないか
  • 設置面の不陸（凹凸）が激しくないか
  • 上位コントローラーの入力仕様（a接点対応）

特長

堅牢な多層ゴム構造と耐水設計

化粧ゴム、土手ゴム、カバーゴムからなる3層構造を採用。総厚み約13mmの特殊ゴム外装が、内部の精密な電極を床面の衝撃や摩耗から守ります。IPX6（耐水型）に準拠しており、水しぶきがかかるような現場でも安心して導入いただけます。

物理的圧力による確実な検知ロジック

複雑な電子回路に頼らない「物理的な接触」による接点方式を採用しています。規定の動作圧（200N/100cm2）が加わった際に、内部の銅製電極が接触することで信号を出力。電子部品の故障による誤作動のリスクを最小限に抑えた、信頼性の高い設計です。

高精度な銅製格子状電極

マット内部には、導電性に優れた銅製の上電極線と下電極線が34mmピッチで格子状に配置されています。どこを踏んでも均一に検知できるよう配慮されており、隙間の少ない確実なトラップエリアを形成します。

設置環境に応じた外被材質の選択性

用途に合わせて複数の材質バリエーションを用意。オイルミストが発生する工作機械付近では耐油性に優れたNBR（ニトリルゴム）仕様、一般的な通路ではSBR/NR仕様など、現場の環境要件に最適化した運用が可能です。

高度な自己診断（断線検知）への対応

チェッカー式モデル（オプション/指定時）を選択することで、内部に470Ωの終端抵抗を組み込めます。これにより、上位コントローラー側で「正常・検知・断線」の3状態を切り分け、ケーブル切断などの異常を即座に把握するフェールセーフなシステム構築が可能です。

優れた施工性と柔軟な配線

耐候性と柔軟性を兼ね備えたリード線が標準装備されています。シンプルで取り回しが良く、既設のリレー盤やPLC（プログラマブルロジックコントローラ）への接続もスムーズ。施工現場での工数削減に貢献します。

ウレタン製絶縁材による誤作動の防止

内部の上下電極間には直径24mmのウレタン製絶縁材を配置。踏み込んでいない状態での意図しない接触を物理的に防ぎ、長期間にわたって安定した絶縁性能を維持します。

選定時に評価したい強み

  • 高い耐久性： 多層特殊ゴム構造により、繰り返しの荷重にも強い。
  • シンプルな保守： 複雑な設定ボリュームがなく、物理構造のため故障切り分けが容易。
  • 幅広い対応力： 耐油性仕様や断線検知対応など、BtoB現場のニーズに合致。
  • 環境適応性： -10℃から+60℃までの広範囲な動作環境に対応。

施工・設置ガイド

本製品の性能を十分に発揮させるため、以下の点に注意して施工を行ってください。特に接点容量の超過は電極の溶着を招き、再利用不能となるため厳守が必要です。

確認項目 この製品での考え方
設置面の平滑さ 床面に小石やボルト等の突起がない平滑な面に設置してください。突起があると常時短絡の原因となります。
荷重の分散 マットの上に鉄板などを敷くと、圧力が分散し検知しなくなります。直接踏み込める状態で運用してください。
接点容量の遵守 直接大きな負荷（ライト等）を繋がず、必ず微小電流用リレーやPLCを介して接続してください。
屋外使用の制限 IPX6ですが水没には耐えられません。雨の直接かかる場所や水たまりができる場所は避けてください。

製品仕様

項目 内容
品名 マットスイッチ
型番 DMS-710
寸法 700 × 1000 mm（厚み 約13mm）
検知出力 無電圧リレー接点（a接点）
AC / DC 30V 0.3A以下
リード線 50cm付（2芯）
保護等級 IPX6（耐水型）
動作圧 200N / 100cm2
外皮材質 特殊ゴム
使用可能周囲温度 -10℃ 〜 +60℃
設置場所 屋内・半屋外（直接雨のかからない場所）

FAQ

Q：直接雨が当たる場所で使えますか？ A：いいえ、直接雨のかからない「屋内・半屋外」での使用を前提としています。IPX6の耐水性能はありますが、水没や激しい降雨が続く環境には適しません。
Q：AC100Vの回転灯を直接駆動できますか？ A：できません。接点容量はAC/DC 30V 0.3A以下です。大きな負荷を繋ぐと内部電極が溶着し、故障の原因となります。必ず補助リレー等を介してください。
Q：マットをカットしてサイズを調整しても良いですか？ A：不可能です。内部に格子状の電極線が張り巡らされており、カットすると断線や短絡が発生し、正常に使用できなくなります。
Q：フォークリフトが走行する場所で使えますか？ A：推奨されません。本製品は人の踏み込み（200N/100cm2）を想定した設計です。車両などの極端な重量物が頻繁に通過すると、内部構造が損傷する恐れがあります。
Q：マットを2枚並べて1つの信号として使いたいのですが。 A：並列に結線することで可能です。どちらかのマットを踏めば信号が出力される構成になります。
Q：冬場の極低温下（冷凍倉庫など）で使えますか？ A：使用可能温度範囲は-10℃までです。それ以下の環境ではゴムや絶縁材が硬化し、正常に反応しなくなる可能性があるため避けてください。
Q：感度の調整はできますか？ A：本体に調整ボリューム等はございません。物理的な動作圧（200N/100cm2）で固定されています。
Q：断線検知機能はついていますか？ A：チェッカー式（終端抵抗470Ω内蔵）モデルを選択いただくことで、対応するコントローラーとの組み合わせにより断線検知が可能です。
Q：油が飛散する旋盤の足元に使いたいのですが。 A：耐油性に優れたNBR（ニトリルゴム）仕様のモデルをお選びください。標準のSBR/NRゴムは油により膨潤・劣化する恐れがあります。
Q：反応が悪い（踏んでもONにならない）原因は何が考えられますか？ A：荷重が分散している可能性があります。マットの上に板状のものを置いていないか、または足でしっかりと荷重（200N/100cm2以上）をかけているか確認してください。
