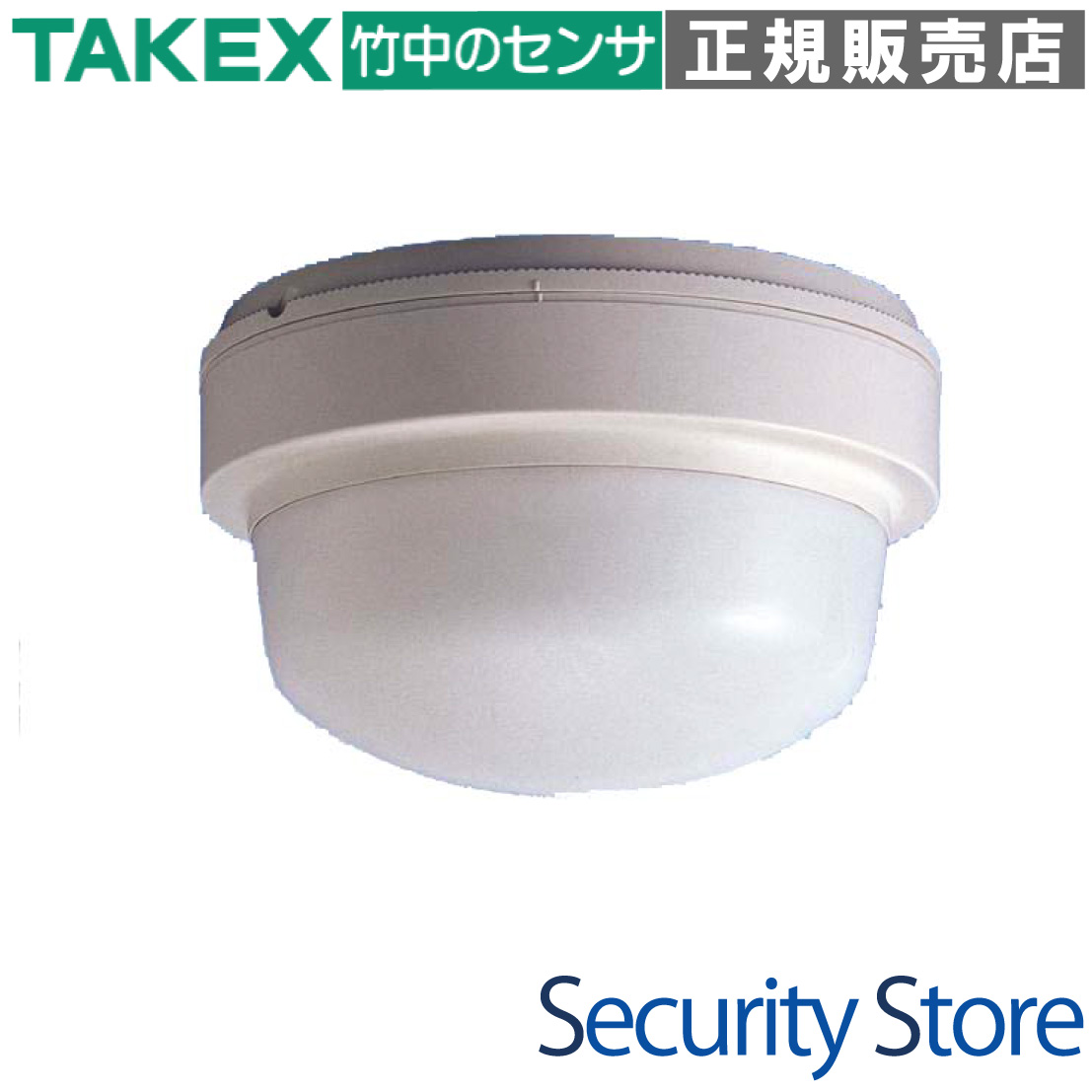

VTS-100 盗撮映像電波検知センサー

無線式盗撮カメラから発せられる映像電波をリアルタイムに検知し、警報を出力するプロフェッショナル仕様のセンサーです。

金融機関のATMブースや更衣室、ホテル客室など、プライバシー保護とセキュリティが極めて重視される空間において、不審な電波を常時監視します。アナログTV規格（NTSC/PAL）の映像信号を識別する高度なアルゴリズムにより、スマートフォンの通信などの環境ノイズを排除し、確実な検知を実現します。

型番： VTS-100
検知方式： 無線式映像電波検知（900MHz帯〜2520MHz帯）
識別信号： NTSC方式、PAL方式（FM変調）
設置場所： 屋内（天井・壁面埋込対応）
主な用途： ATM、更衣室、ロッカールーム、トイレ、住宅の盗撮対策

資料ダウンロード

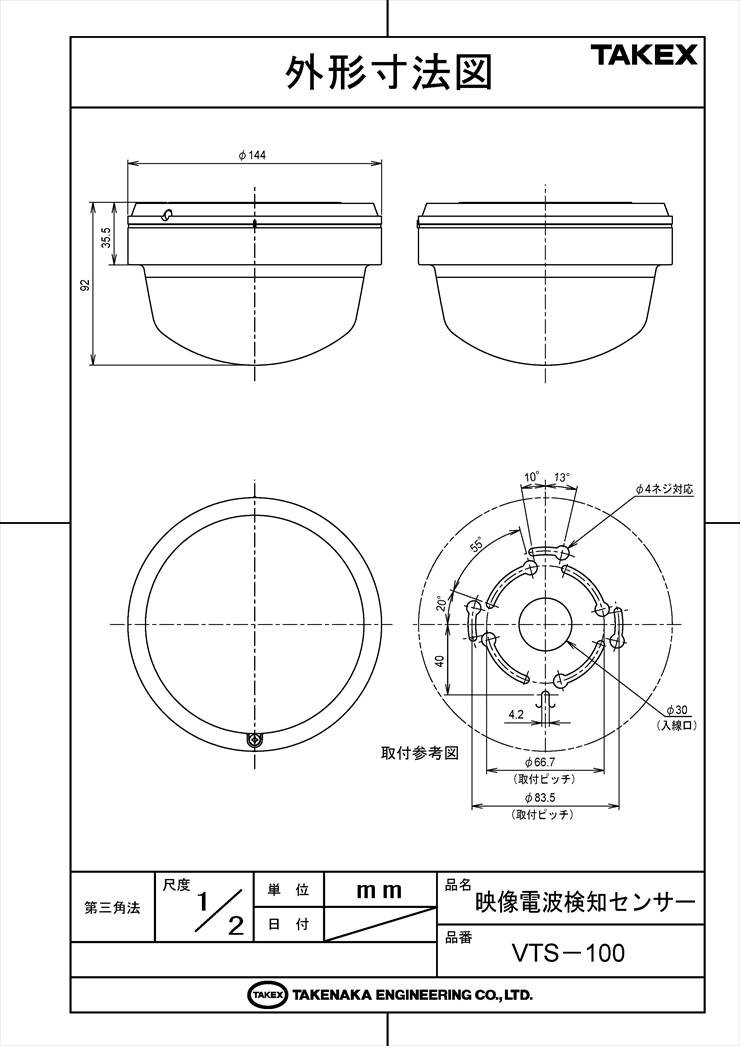

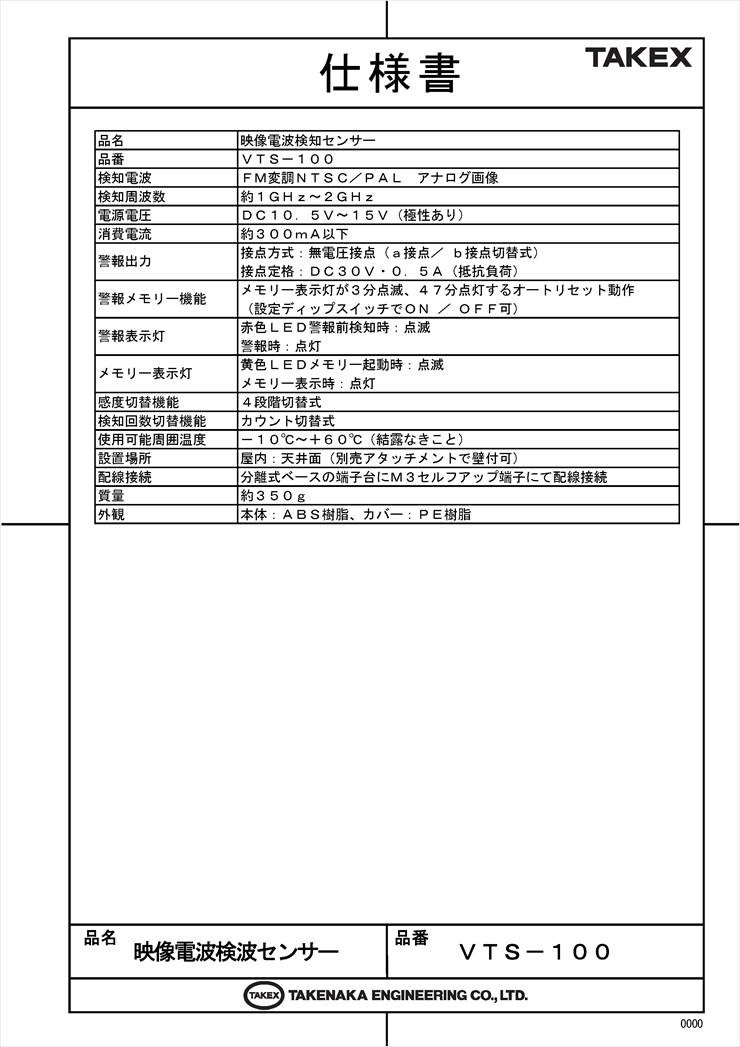

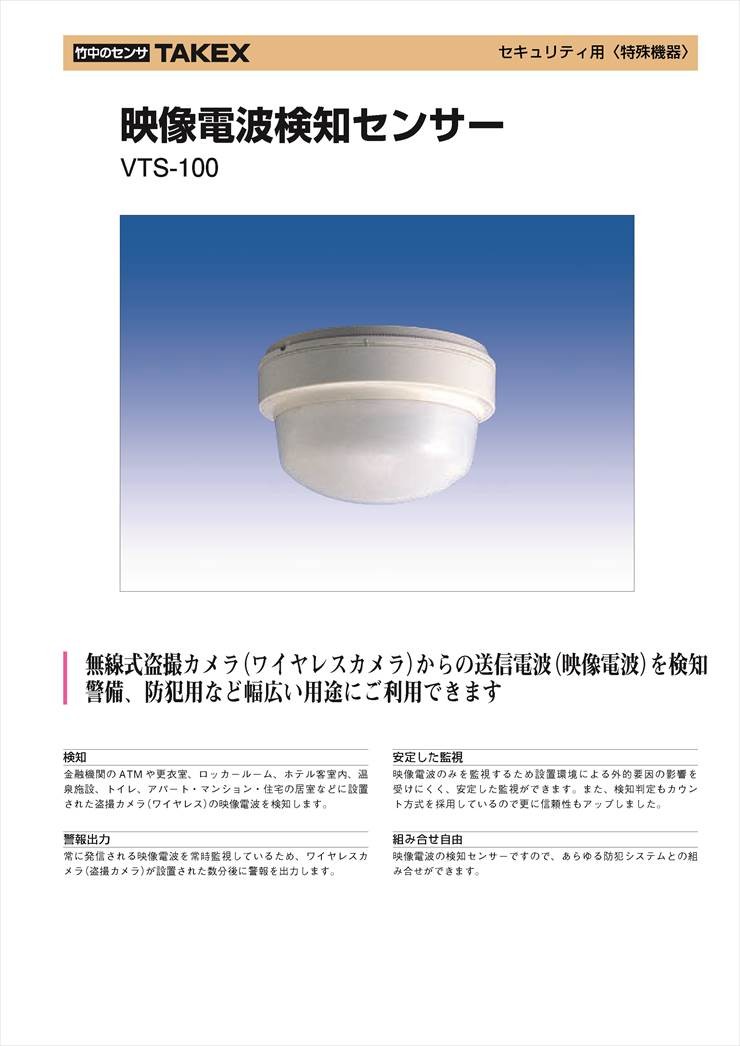

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

金融機関（ATMブース内）のスキミング・盗撮防止
商業施設、温泉施設の更衣室・ロッカールーム
ホテル、旅館の客室内プライバシー保護
オフィスや公共施設の女子トイレ・多目的トイレ
アパート・マンション・一般住宅の居室監視

導入前に確認したいポイント

対象は「アナログ無線式」のカメラ（NTSC/PAL FM）です
デジタル通信（Wi-Fi等）は識別対象外となります
電源は DC10.5V〜15V、最大300mAが必要です
配線長に応じた電圧降下の考慮が必要です

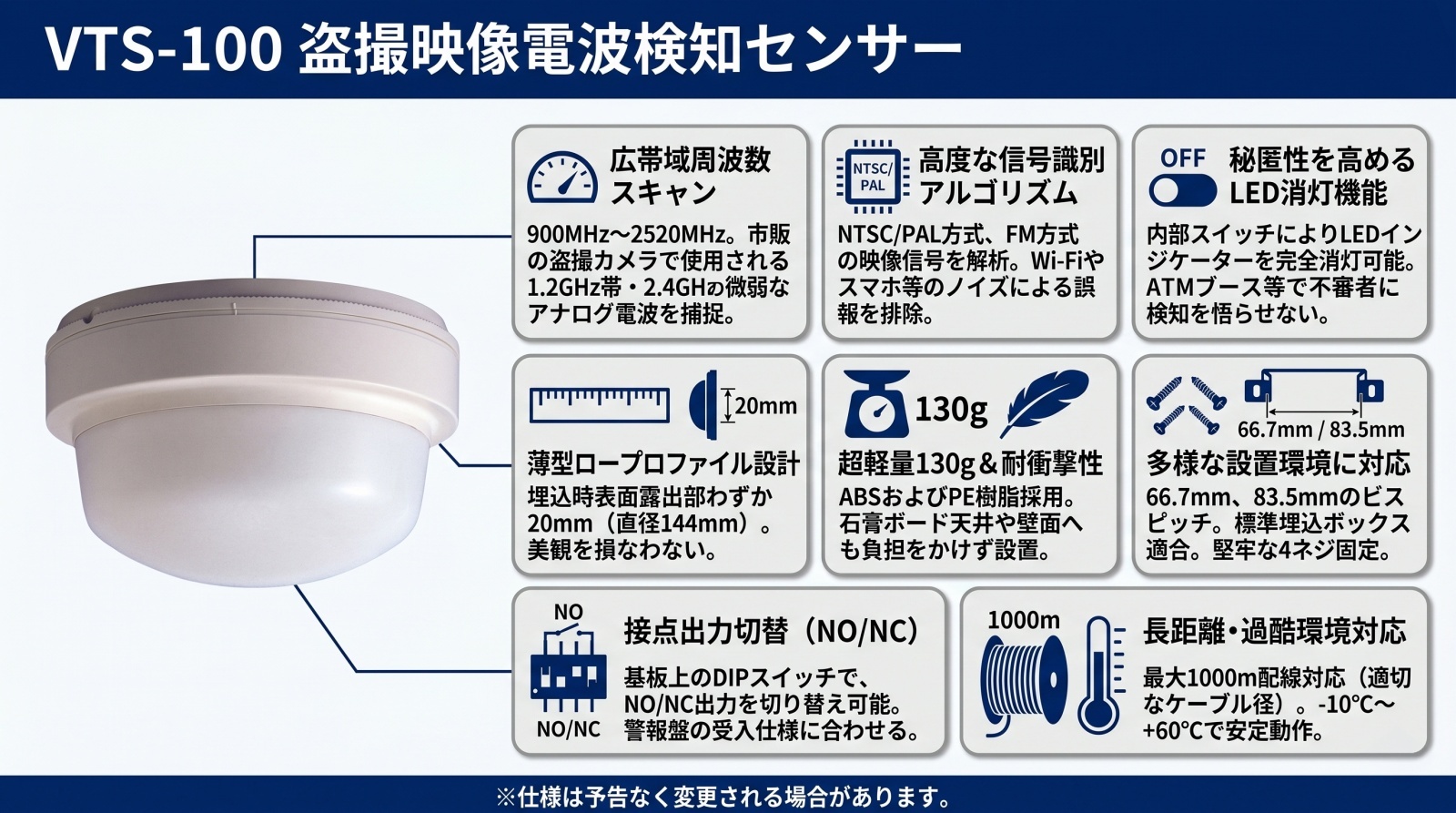

特長

広帯域の映像電波を確実に捕捉

市販の無線式盗撮カメラで汎用的に使用される 900MHz帯から2520MHz帯（1.2GHz帯および2.4GHz帯のアナログ送信機を含む）の広範囲な電波をターゲットに設計されています。不審な電波の発生をリアルタイムにスキャンし、即座に捉えます。

映像信号規格の識別による高い信頼性

単に電波の強さを測るだけでなく、世界的なアナログ映像規格である「NTSC方式」および「PAL方式」の信号フォーマットを解析します。さらにこれらがFM方式で送信されているかを判定することで、スマートフォンの通信波などの環境ノイズによる誤報を最小限に抑えています。

常時監視による迅速な警報出力

対象エリア内で常に発信される映像電波を監視し続けているため、盗撮カメラが稼働を開始してから数分後には警報を出力することが可能です。事後対応ではなく、リアルタイムの脅威排除に貢献します。

動作を悟らせない「秘匿モード」を搭載

本体のLEDインジケーターは、内部スイッチによって完全にOFF（消灯）することが可能です。ATMなどの現場で、監視していることや検知したことを不審者に悟られたくない高度な運用にも柔軟に対応します。テスト時のみ点灯させ、運用時は消灯するといった使い分けが可能です。

環境変化に左右されない安定した検知ロジック

映像電波そのものを直接監視する方式のため、光の加減や温度変化、物理的な動体の有無といった外的要因の影響を受けにくいのが特徴です。また、検知判定にカウント方式を採用することで、一過性のノイズによる誤動作を防ぎ、信頼性をさらに高めています。

既存の防犯システムと自在に連携

無電圧リレー接点出力を備えているため、あらゆる防犯システムや警報盤、自動通報装置との組み合わせが可能です。既設のセキュリティ網へ容易に組み込むことができ、システム全体の防犯レベルを底上げします。

施工性を追求した薄型・軽量設計

直径Φ144mm、重量わずか130gの軽量設計。天井や壁面のボードに埋込施工を行った場合、表面の露出部はわずか20mmに抑えられます。圧迫感を与えず、現場の美観を損なわない設置が可能です。

過酷な環境にも対応する動作温度範囲

-10℃から+60℃という広い動作温度範囲を確保。空調が停止する夜間の空間や、熱の籠りやすい密閉されたATMブース内であっても、安定したパフォーマンスを維持します。

    選定時に評価したい強み
    高度な識別性能： NTSC/PAL FM方式の映像信号をピンポイントで識別し誤報を低減。
長距離配線対応： DC12V供給時、適切なケーブル選定により最大700m〜1000mの配線が可能。
柔軟な接点出力： 内部スイッチでNO（常開）/NC（常閉）を切り替えでき、あらゆる警報盤に適合。
優れた施工互換性： 66.7mmおよび83.5mmの標準取付ピッチに対応し、1個用・2個用ボックスへ適合。



施工・設置ガイド

本製品は精密な電波検知器であるため、以下の施工要件を厳守してください。

確認項目	この製品での考え方・施工基準
設置高さ・角度	対象エリア（ATM、個室等）を15°の指向特性角に含めるように配置。
電源電圧の管理	DC10.5V〜15Vを確保。300mAの消費電流による電圧降下に注意してください。
LED設定	秘匿性が求められる現場では、基板上のスイッチをOFFに設定して運用します。
接点設定	警報盤の仕様に合わせ、NO/NC出力を確実に切り替えてください（断線監視にはNC推奨）。

推奨配線距離（DC12V供給時）

導体径	断面積	最大延長距離
Φ0.65mm	0.3mm2	250m
Φ0.8mm	0.5mm2	450m
Φ1.0mm	0.8mm2	700m

製品仕様

項目	内容
型番	VTS-100
製品名	盗撮映像電波検知センサー
検知対象周波数	900MHz帯〜 2520MHz帯
検知対象映像信号	NTSC方式、PAL方式
検知対象変調方式	FM方式
入力電源電圧	DC10.5V 〜 15V
消費電流	最大 300mA
接点出力	無電圧リレー接点（NO/NC切替式） DC30V 0.5A以下
使用温度範囲	-10℃ 〜 +60℃
外形寸法	Φ144mm × 全体奥行40mm（露出部20mm）
取付ピッチ	66.7mm / 83.5mm（4ネジ対応）
本体重量	約 130g
筐体材質	ABS樹脂、PE（ポリエチレン）樹脂
入線口径	Φ30mm（背面）

FAQ

Q：どのような種類のカメラを検知できますか？ A：900MHz帯から2520MHz帯の電波を使用する、アナログ無線方式（NTSC/PAL信号、FM変調）のカメラを検知します。

Q：Wi-Fi接続のネットワークカメラは検知できますか？ A：本製品はアナログ映像電波を識別対象としているため、デジタル通信であるWi-Fiカメラの通信波は検知・識別対象外となります。

Q：スマホの電波で誤動作しませんか？ A：映像信号のフォーマット（NTSC/PAL）を解析して判定するため、通信用の電波などの環境ノイズは高い精度でフィルタリングされます。

Q：カメラが設置されてからどれくらいで反応しますか？ A：映像電波を常時監視しており、通常、設置（送信開始）から数分以内に警報を出力します。

Q：LEDが光らないように設定できますか？ A：はい、基板上のDIPスイッチによりLEDを常時消灯する設定が可能です。ATMなどの秘匿設置に最適です。

Q：電源はどのように供給すればよいですか？ A：DC10.5V〜15Vの直流電源が必要です。警報盤の電源端子や、別売のACアダプター等から供給してください。

Q：設置距離はどのくらいまで離せますか？ A：電源線の太さによりますが、1.0mm2のケーブルを使用すれば最大700m程度まで配線可能です。

Q：リレー接点はどのような仕様ですか？ A：DC30V 0.5A以下の無電圧リレー接点です。NO（常開）とNC（常閉）をスイッチで切り替えられます。

Q：屋外でも使用できますか？ A：屋内専用モデルです。屋外での使用や、直接雨がかかる場所、極端に湿度の高い場所は避けて設置してください。

Q：取付には専用のボックスが必要ですか？ A：JIS規格の1個用または2個用スイッチボックスの取付ピッチに対応しているため、標準的な電気工事部材がそのまま使用可能です。
