パッシブセンサ送信機 水平警戒(PI):ペットアレイ [TX-123PI]

パッシブセンサ送信機 水平警戒(PI):ペットアレイ [TX-123PI]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー ワイヤレス送信機 ペット共生環境対応

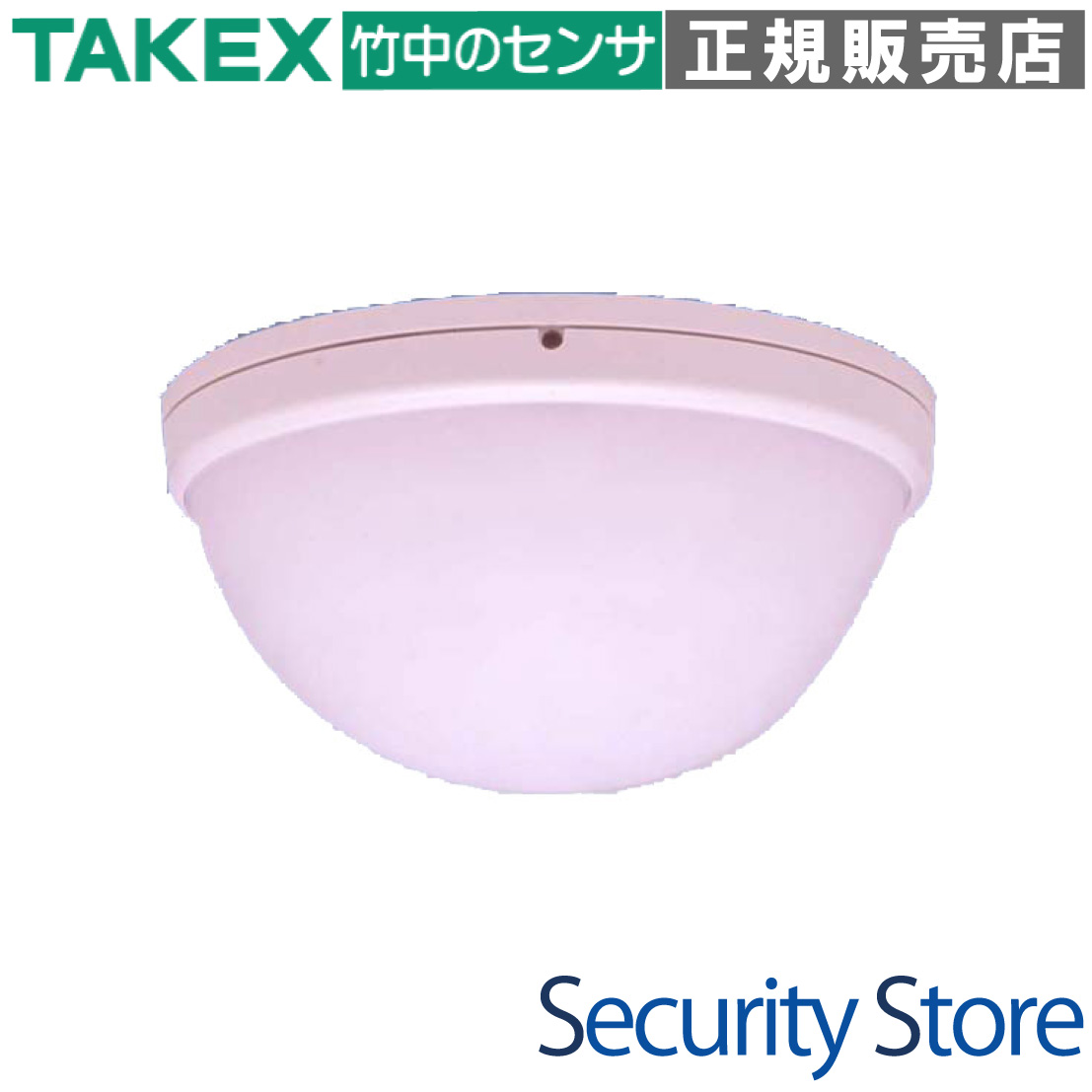

TX-123PI パッシブセンサ送信機 水平警戒(PI):ペットアレイ

TX-123PIは、犬や猫などの小動物が室内を動き回る環境でも、誤報を抑えて確実に不審者を検知できる、水平警戒（ペットアレイ）方式のパッシブセンサー内蔵送信機です。配線不要のワイヤレス設計と、インテリアに馴染む超薄型スリムデザインにより、美観を損なうことなく高度なセキュリティを導入可能です。

  • 型番： TX-123PI
  • 製品名： パッシブセンサ送信機 水平警戒(PI):ペットアレイ
  • 検出方式： パッシブインフラレッド方式（カウント処理）
  • 主な用途： ペット飼育環境、オフィス、住宅の屋内セキュリティ
  • 設置場所： 屋内壁面（取付高さ：床面から1m）
  • 電源： 単3形アルカリ乾電池×2本（DC3V）

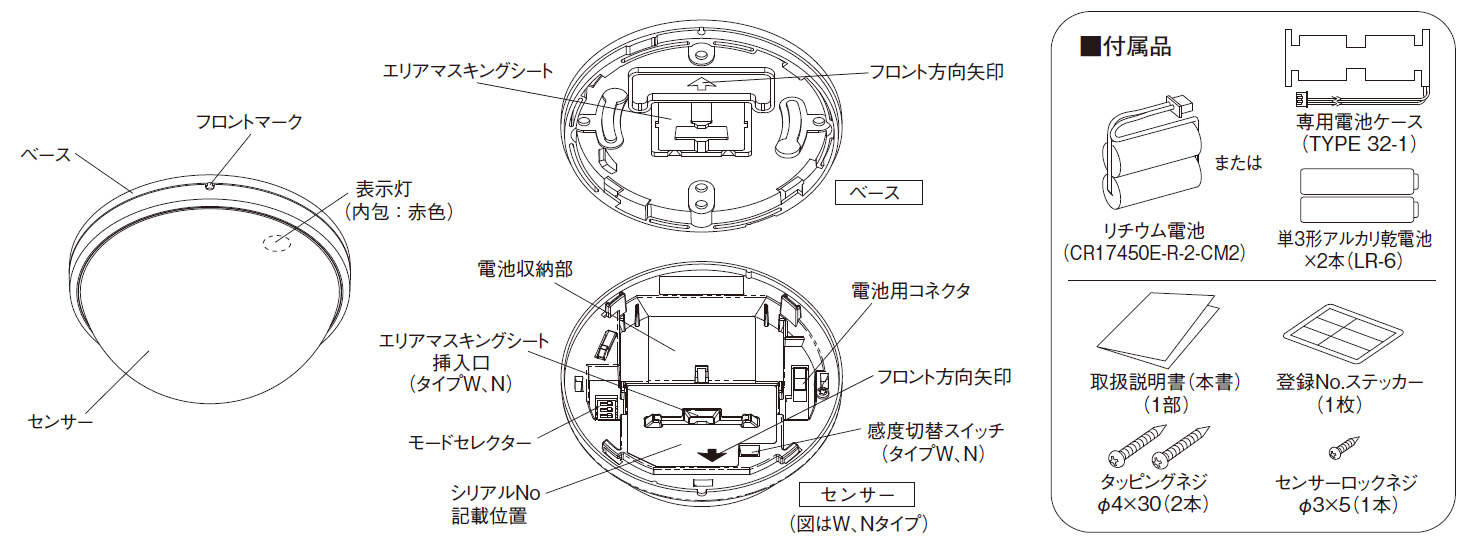

TX-123PI パッシブセンサ送信機

資料ダウンロード

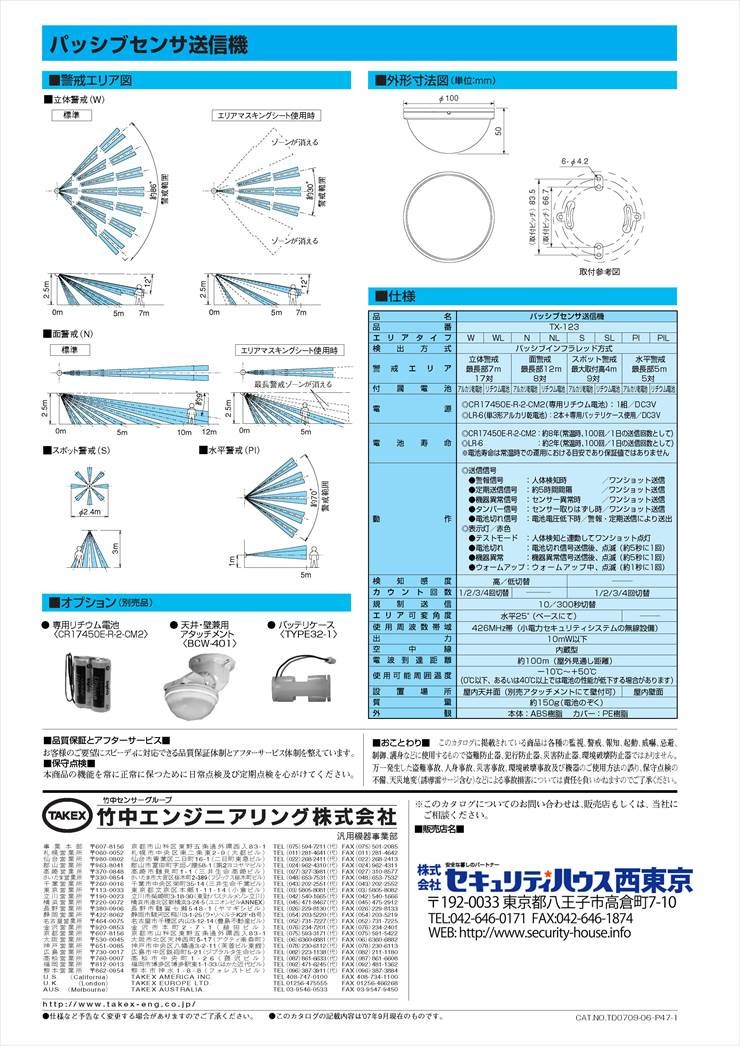

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 犬や猫などの小動物を飼育している室内
  • 配線工事が困難な既存施設の防犯強化
  • 店舗やオフィスの受付・重要区画の監視
  • 美観を重視するショールームや一般住宅

導入前に確認したいポイント

  • 設置高さは1m固定となります（ペットアレイ仕様のため）
  • 受信機までの電波到達距離は約100m（見通し）です
  • 屋内専用のため、屋外や湿気の多い場所は不可です
  • 検知エリア内の遮蔽物（ガラスや家具）に注意が必要です

特長

厚み50mmの超薄型・スリム設計

本体の厚みをわずか50mmに抑えた超薄型デザインを採用しています。従来のセンサーに比べて圧迫感がなく、壁面に取り付けても目立ちにくいため、建物の美観を損なうことなく自然に設置できます。

ペット共生環境に最適な「ペットアレイ」警戒

水平警戒（PI）方式を採用し、床面を移動する小動物を検知せず、直立して移動する人間のみを捉えるように設計されています。室内でペットを飼っている環境でも、不審な侵入者だけを確実に検知し、誤報のリスクを大幅に低減します。

誤動作を極限まで抑える「カウント切替機能」

設置環境の状況に合わせて、検知信号のカウント回数を1回・2回・3回・4回の4段階で設定可能です。温度変化が激しい場所や外乱要因が想定される現場において、環境に適した感度調整を行うことで安定した運用を実現します。

電池寿命を最大化する「規制送信機能」

人が頻繁に出入りする場所での無駄な電力消費を抑えるため、規制送信時間を10秒または300秒に切り替え可能です。300秒設定にすることで、一度送信した後の連続送信を制限し、電池交換の手間とコストを削減します。

異常を逃さない「自己診断・監視機能」

約5時間ごとの定期送信機能により、電波の状態を常に監視します。また、センサー内部の故障を検知する「機器異常報知」や、電池残量が少なくなった際の「電池切れ報知」を搭載。トラブルが発生する前に受信機側で把握が可能です。

いたずら防止の「タンパー送信機能」内蔵

センサー本体がベースから無理に取り外された場合、即座にタンパー信号を送信します。侵入者による機器の無効化やいたずらを確実に検知し、システムの信頼性を高めます。

施工性に優れたワイヤレス・登録仕様

配線が不要なワイヤレスタイプのため、設置場所の自由度が高く施工も短時間で完了します。受信機への登録は、電波による発報登録だけでなく、本体裏面のシリアルNo.入力による登録にも対応しており、柔軟なセットアップが可能です。

汎用性の高い単3形アルカリ乾電池対応

入手が容易な単3形アルカリ乾電池2本で動作します。1日100回の送信を行っても約2年間の長期運用が可能な省電力設計となっており、ランニングコストの抑制に貢献します。

選定時に評価したい強み

  • 確実な検知性能：ペットと人間を判別するPI方式で誤報を最小化
  • 省エネ設計：規制送信機能により電池寿命約2年の長期稼働を実現
  • 高い秘匿性：50mmの薄型ボディでインテリアの邪魔をしない
  • 信頼の監視体制：定期送信・タンパー・電池切れ監視を標準装備

施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の条件を守って設置してください。

確認項目 TX-123PI での設置・運用条件
設置高さ 床面から1mの位置に垂直に設置してください。
検知方向 侵入者がエリアを「横切る」方向に設置すると最も感度が良くなります。
回避すべき要因 直射日光、車のヘッドライト、エアコンの吹き出し口の直前、動く植物。
電波確認 設置前にテストモードで、受信機まで確実に電波が届くか確認してください。
ベース固定 付属のロックネジ（φ3）を必ず使用し、いたずらや脱落を防止してください。

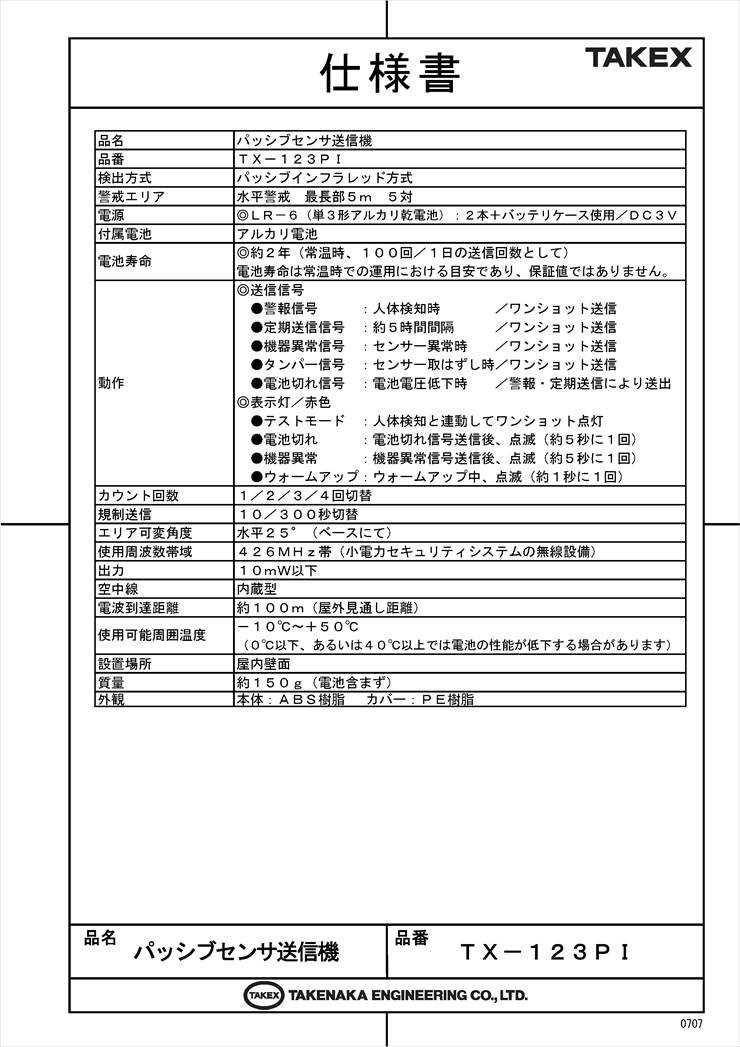

製品仕様

項目 内容
品名 パッシブセンサ送信機
品番 ＴＸ－１２３ＰＩ
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア 水平警戒　最長部５ｍ　５対
電源 ＬＲ－６（単３形アルカリ乾電池）：２本＋バッテリケース使用／ＤＣ３Ｖ
付属電池 アルカリ電池
電池寿命 約２年（常温時、１日１００回の送信回数として）
※電池寿命は目安であり、保証値ではありません。
送信信号 ●警報信号：人体検知時／ワンショット送信
●定期送信信号：約５時間間隔／ワンショット送信
●機器異常信号：センサー異常時／ワンショット送信
●タンパー信号：センサー取はずし時／ワンショット送信
●電池切れ信号：電池電圧低下時／警報・定期送信により送出
表示灯（赤色） ●テストモード：検知連動点灯
●電池切れ：約５秒に１回点滅
●機器異常：約５秒に１回点滅
●ウォームアップ：約１秒に１回点滅
カウント回数 １／２／３／４回切替可能
規制送信 １０／３００秒切替可能
エリア可変角度 水平方向：最大２５°（ベースにて調整可能）
使用周波数帯域 ４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
空中線電力 １０ｍＷ以下
電波到達距離 約１００ｍ（屋外見通し距離）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内壁面専用
外観 樹脂（ABS/PE）
質量 約１５０ｇ（電池含まず）

FAQ

Q：ペットアレイ（水平警戒）とはどのような機能ですか？ A：床に近い下方の検知ゾーンを意図的に排除し、上方の水平エリアのみを警戒する方式です。これにより、床を這う小動物を検知せず、立ち歩く人間のみを検知することができます。
Q：設置高さは自由に変更できますか？ A：TX-123PIはペット対応の特性上、床面から1mの位置に設置することを前提としています。高さを変えるとペットを検知したり、人間を検知できなくなったりするため、推奨高さを守ってください。
Q：屋外でも使用できますか？ A：いいえ、屋内専用モデルです。雨や湿気、急激な温度変化がある場所での使用は故障や誤報の原因となります。
Q：電池切れになったことはどうやってわかりますか？ A：本体の表示灯が約5秒に1回点滅するほか、受信機側にも電池切れ信号が送信され、パネル表示やアラームでお知らせします。
Q：電波が届かない場合はどうすればよいですか？ A：設置場所を微調整するか、別売の「中継機」を導入することで電波到達距離を延長することが可能です。
Q：カウント回数の設定はどれがおすすめですか？ A：通常は出荷時設定の「2回」を推奨します。非常に安定した環境で敏感に反応させたい場合は「1回」、誤報が懸念される環境では「3回」以上に設定してください。
Q：規制送信時間を300秒に設定するメリットは何ですか？ A：人が頻繁に通りかかる場所での無駄な送信を抑えることができ、電池寿命を大幅に延ばすことができます。
Q：テストモードはどうやって起動しますか？ A：電池を入れた直後のウォームアップ（約1分）終了後、自動的に3分間テストモードになります。センサーをベースから脱着することでもテストモードが再開されます。
Q：ガラス越しに外の人間を検知できますか？ A：パッシブセンサーは遠赤外線エネルギーを検知するため、ガラス越しでは反応しません。エリア内にガラスなどの遮蔽物がないか確認してください。
Q：定期送信機能とは何ですか？ A：約5時間ごとに異常がなくても信号を送信する機能です。これにより受信機側で「送信機が正常に動作し、電波圏内にあること」を常に監視できます。
