SA-750 生活安心センサー（露出型） TAKEX 竹中エンジニアリング [SA-750]

SA-750 生活安心センサー（露出型） TAKEX 竹中エンジニアリング [SA-750]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活安心報知システム パッシブセンサー 高齢者見守り AC100V/DC12V対応

生活安心センサー SA-750（露出型）

人の動きを一定時間検知しない場合に「生活リズムの異変」として報知する、生活安心報知システム専用の高性能センサーです。

通常の防犯センサーとは逆の「動きがないこと」を検知するロジックを採用し、高齢者の一人暮らしや施設での安否確認の自動化を強力にサポートします。AC100VとDC12Vのハイブリッド電源に対応し、あらゆる現場環境へ柔軟に導入可能です。

  • 型番： SA-750（露出型）
  • 検知方式： パッシブインフラレッド（PIR）方式
  • タイマー設定： エリア確認＋15通り（20秒〜24時間）
  • 設置場所： 屋内天井面（露出型）
  • 主要機能： 事前報知出力、感度切替、フォトモスリレー採用
生活安心センサー SA-750 露出型

資料ダウンロード

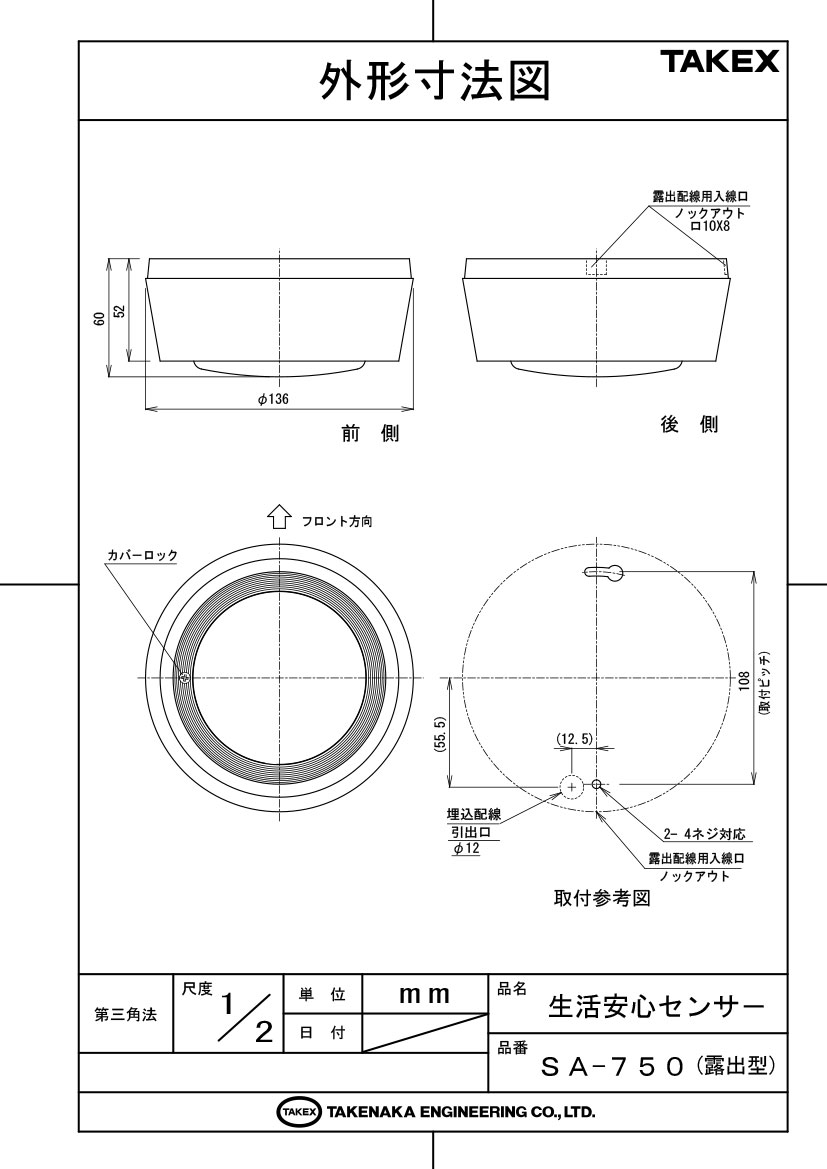

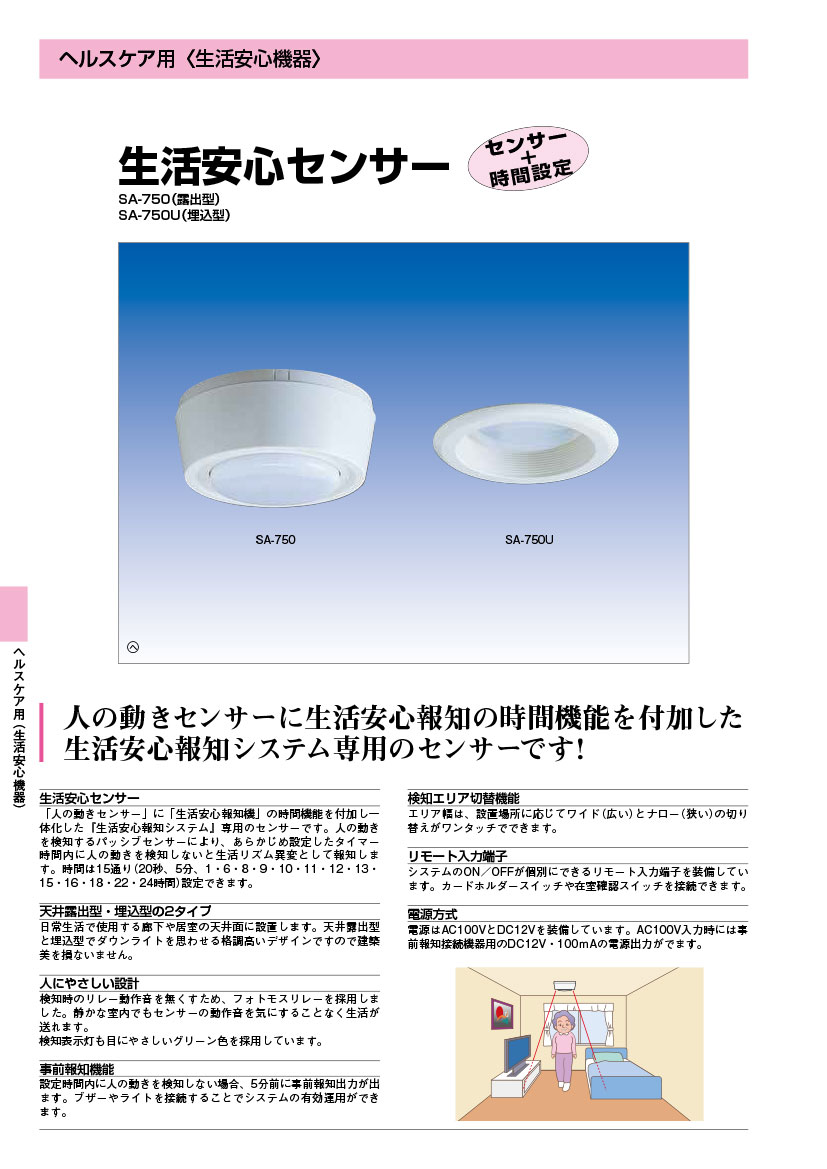

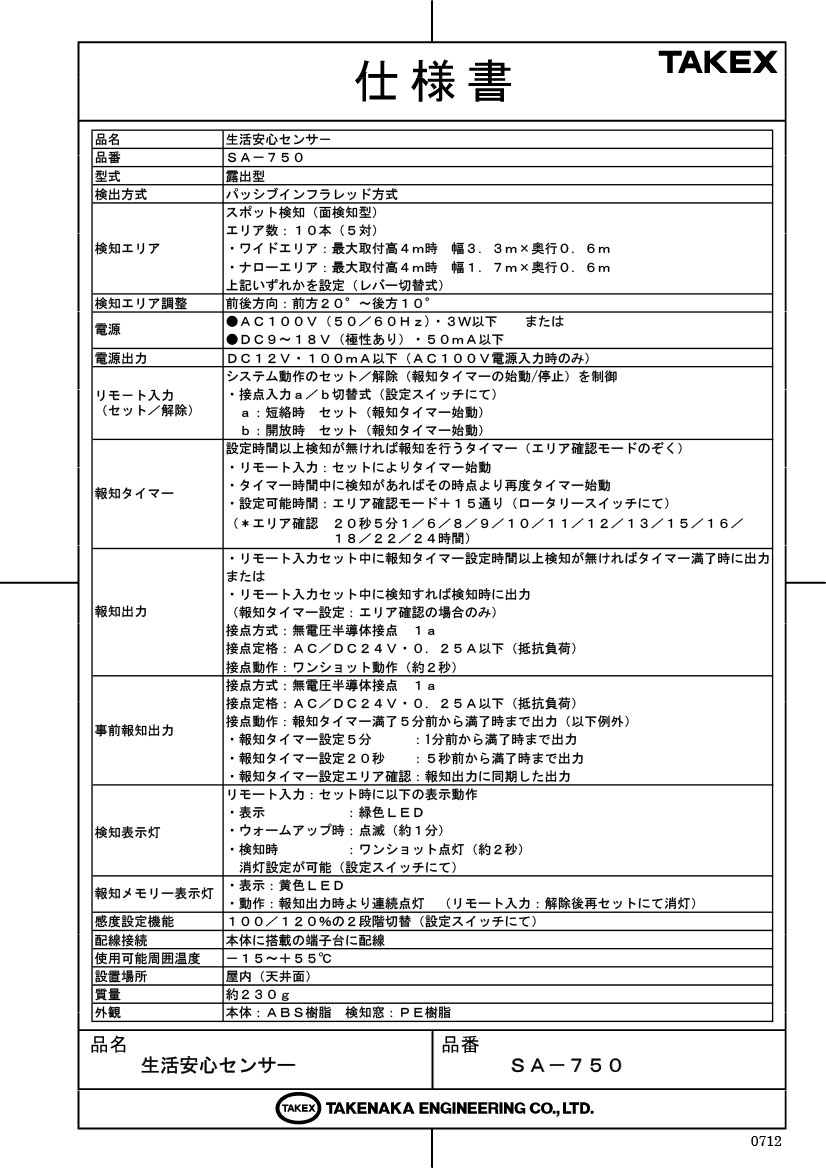

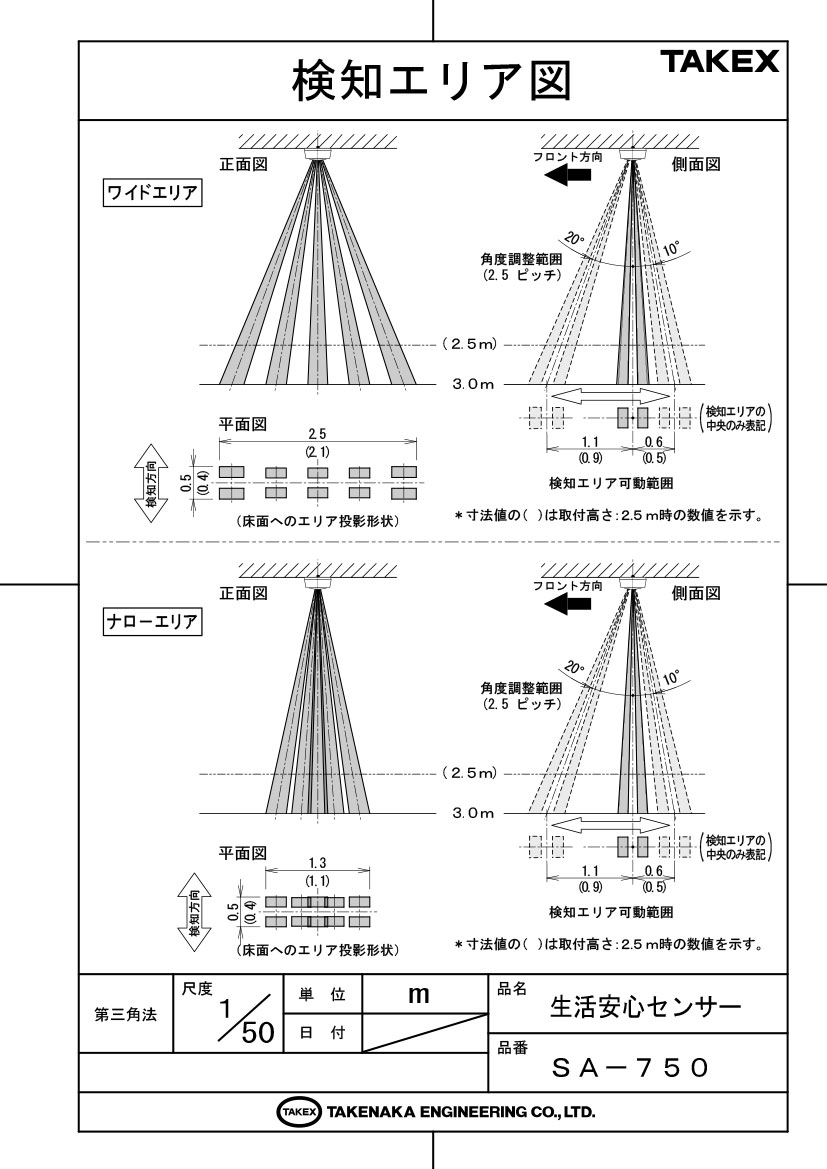

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者住宅や介護施設での安否確認
  • 独居高齢者宅の生活リズム監視
  • トイレや浴室前などの生活動線の見守り
  • 一定時間入退室がない場所の監視

導入前に確認したいポイント

  • 天井が露出配線・設置に対応しているか
  • 検知対象が動線を横切る位置に設置可能か
  • 電源はAC100VかDC12Vのどちらを使用するか
  • 事前報知用のブザーやライトが必要か

特長

「動きがない」ことを捉える独自の検知ロジック

一般的な防犯センサーが「侵入を検知して発報」するのに対し、本機は「あらかじめ設定した時間内に人の動きを検知しない」場合に異常として報知します。これにより、生活リズムの乱れや万が一の事態を早期に発見するシステムを構築できます。

15通りの細やかなタイマー設定

ロータリースイッチにより、20秒、5分、1時間、そして最長24時間まで、運用に合わせて15段階の時間設定が可能です。さらに、施工時の歩行テストに最適な「エリア確認モード」も搭載しています。

格調高い天井露出デザイン

廊下や居室の建築美を損なわないよう、ダウンライトをイメージした洗練されたデザインを採用。露出型のため、天井の開口が難しい場所でも比較的容易に後付け設置が可能です。

フォトモスリレーによる完全静音化

検知時のリレー動作音を排除するため、半導体接点であるフォトモスリレーを採用しました。静かな寝室や居室でも、センサーの動作音が生活の妨げになることがありません。

5分前の「事前報知」で誤報を低減

設定時間の5分前（設定により短縮あり）に、予備の接点出力（事前報知出力）を出すことができます。これをブザー等に接続することで、本格的な報知の前に居住者へ「動いてリセットしてください」と促す運用が可能です。

ワイド・ナローの検知エリア切替機能

内部レバーを操作するだけで、広い部屋をカバーする「ワイドエリア」と、廊下などに適した「ナローエリア」を物理的に切り替えることができます。現場の形状に応じた最適な検知範囲を確保できます。

AC100V / DC12V ハイブリッド電源対応

AC100Vの商用電源直結、またはDC12V（9〜18V）の低電圧駆動のどちらにも対応。さらにAC100V駆動時には、外部機器用のDC12V・100mA電源出力も備えており、周辺機器の配線を簡略化できます。

リモート入力によるシステム連動

システムのON/OFFを外部から制御できるリモート入力端子を装備。外出時の「解除」や、在宅時の「セット」をカードホルダーやキースイッチと連動させることができます。

温度変化に強いPIRテクノロジーと感度調整

人体から放射される遠赤外線を検知するパッシブインフラレッド方式を採用。夏場の温度差不足を補う「120%感度アップ機能」を搭載し、環境変化に柔軟に対応します。

視認性に配慮した2色のLEDインジケーター

検知時には目に優しいグリーン色のLEDが点灯。さらに、異常報知を行ったことを記憶する「報知メモリー（黄色LED）」により、複数台設置時でもどのセンサーが作動したかを一目で特定できます。

選定時に評価したい強み

  • 確かな実績： 生活安心報知システムの専用設計としての長年の信頼性
  • 施工性の高さ： 前方20°〜後方-10°まで調整可能な光学系アジャスター
  • 運用の柔軟性： 最大4mの高天井設置まで対応し、広範囲をカバー
  • 高い静音性： フォトモスリレー採用による生活空間への高い適応力

施工・設置ガイド

本センサーの性能を最大限に引き出すため、以下のガイドラインに従って施工を行ってください。

確認項目 この製品での考え方
設置高さ 最大取付高さ4.0m以下を遵守してください（これを超えると感度が著しく低下します）。
検知の方向性 人がセンサーに向かってくる動きよりも、エリアを「横切る」動きを優先して配置してください。
回避すべき熱源 エアコンの吹き出し口、直射日光、冷蔵庫などの急激な温度変化がある場所は避けてください。
配線極性 DC12V使用時は極性に注意してください。AC100VとDC供給の同時入力は厳禁です。

製品仕様

項目 内容
品名生活安心センサー
品番ＳＡ－７５０
型式露出型
検出方式パッシブインフラレッド方式
検知エリアスポット検知（面検知型）
エリア数：１０本（５対）
・ワイドエリア：最大取付高４ｍ時 幅３．３ｍ×奥行０．６ｍ
・ナローエリア：最大取付高４ｍ時 幅１．７ｍ×奥行０．６ｍ
上記いずれかを設定（レバー切替式）
検知エリア調整前後方向：前方２０°〜後方１０°
電源●ＡＣ１００Ｖ（５０／６０Ｈｚ）・３Ｗ以下 または
●ＤＣ９〜１８Ｖ（極性あり）・５０ｍＡ以下
電源出力ＤＣ１２Ｖ・１００ｍＡ以下（ＡＣ１００Ｖ電源入力時のみ）
リモート入力（セット／解除）システム動作のセット／解除（報知タイマーの始動／停止）を制御
・接点入力ａ／ｂ切替式（設定スイッチにて）
ａ：短絡時 セット（報知タイマー始動）
ｂ：開放時 セット（報知タイマー始動）
報知タイマー設定時間以上検知がなければ報知を行うタイマー
・リモート入力：セットによりタイマー始動
・タイマー時間中に検知があればその時点より再度タイマー始動
・設定可能時間：エリア確認モード＋１５通り（ロータリースイッチにて）
（エリア確認 / 20秒 / 5分 / 1 / 6 / 8 / 9 / 10 / 11 / 12 / 13 / 15 / 16 / 18 / 22 / 24時間）
報知出力・リモート入力セット中に報知タイマー設定時間以上検知が無ければタイマー満了時に出力
・リモート入力セット中に検知すれば検知時に出力（エリア確認設定時のみ）
接点方式：無電圧半導体接点 １ａ
接点定格：ＡＣ／ＤＣ２４Ｖ・０．２５Ａ以下（抵抗負荷）
接点動作：ワンショット動作（約２秒）
事前報知出力接点方式：無電圧半導体接点 １ａ
接点定格：ＡＣ／ＤＣ２４Ｖ・０．２５Ａ以下（抵抗負荷）
接点動作：報知タイマー満了５分前から満了時まで出力（例外：設定5分時は1分前、設定20秒時は5秒前）
検知表示灯リモート入力：セット時に表示動作
・表示：緑色ＬＥＤ
・ウォームアップ時：点滅（約１分）
・検知時：ワンショット点灯（約２秒）
消灯設定可能
報知メモリー表示灯・表示：黄色ＬＥＤ
・動作：報知出力時より連続点灯（リモート入力の解除後再セットにて消灯）
感度設定機能１００／１２０％の２段階切替（設定スイッチにて）
配線接続本体に搭載の端子台に配線
使用可能周囲温度－１５〜＋５５℃
質量約２３０ｇ
外観本体：ＡＢＳ樹脂、検知窓：ＰＥ樹脂

FAQ

Q：普通の防犯用センサーとの違いは何ですか？ A：防犯センサーが「人を検知して報知」するのに対し、本機は「一定時間、人が動かなければ報知」する逆のロジックを持っています。安否確認に特化した仕様です。
Q：タイマーの設定時間は後から変更できますか？ A：はい、本体内部のロータリースイッチでいつでも変更可能です。20秒から24時間まで15通りの設定が選べます。
Q：事前報知出力には何を接続すればよいですか？ A：一般的にはブザーやチャイム、ランプなどを接続します。タイマーが切れる5分前に鳴らすことで、居住者に動いてリセットするように促すことができます。
Q：ペットがいても使えますか？ A：PIR方式のため犬や猫の動きも検知してタイマーをリセットしてしまいます。エリア調整で床面を検知しないようにするか、設置場所を工夫する必要があります。
Q：電源は100Vコンセントから取れますか？ A：本体内部にAC100V端子がありますので、VVFケーブル等で直結駆動が可能です。別途DC電源装置を用意する必要がなく、施工がシンプルです。
Q：夏場に検知しにくくなることはありますか？ A：周囲温度と人体温度の差が少なくなると検知しにくくなることがありますが、内部の感度設定スイッチを120%に上げることで対策が可能です。
Q：リモート入力とはどのような時に使いますか？ A：外出時など、人がいない間にタイマーがカウントされないよう、システムを「解除」するために使用します。玄関のスイッチなどと連動させるのが一般的です。
Q：黄色いランプが点きっぱなしなのですが故障ですか？ A：それは「報知メモリー表示灯」です。一度タイマーが満了して異常報知を行ったことを示しています。リモート入力を一度解除して再度セットするか、電源を再投入すると消灯します。
Q：施工直後に検知しません。故障でしょうか？ A：電源投入直後の約1分間は「ウォームアップ時間」として緑LEDが点滅し、検知動作を行いません。点滅が終わるまでお待ちください。
Q：ガラス越しに隣の部屋を検知することはありますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しません。そのためガラス越しの検知による誤動作の心配はありません。
