【在庫限り】人感ライト送信機 [TX-118]

【在庫限り】人感ライト送信機 [TX-118]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ PIRセンサー AC100V 屋外防雨

TX-118 【在庫限り】人感ライト送信機

※本製品は在庫限りで販売終了となるモデルです。ご検討の際はお早めにお問い合わせください。

センサー検知による「強力なライト威嚇」と「無線報知」を一台で完結。 パッシブセンサーが侵入者を捉えると、即座にビーム電球を点灯させ、同時に最大100m先の受信機へ報知信号を送信します。

  • 型番： TX-118
  • 検知方式： パッシブインフラレッド（PIR）方式
  • 無線通信： 426MHz帯（見通し約100m）
  • 主な用途： 侵入威嚇、来客報知、防犯システムの起点
  • 電源仕様： AC100V（プラグ式 約5m）
  • 設置環境： 屋内・屋外（防雨構造）

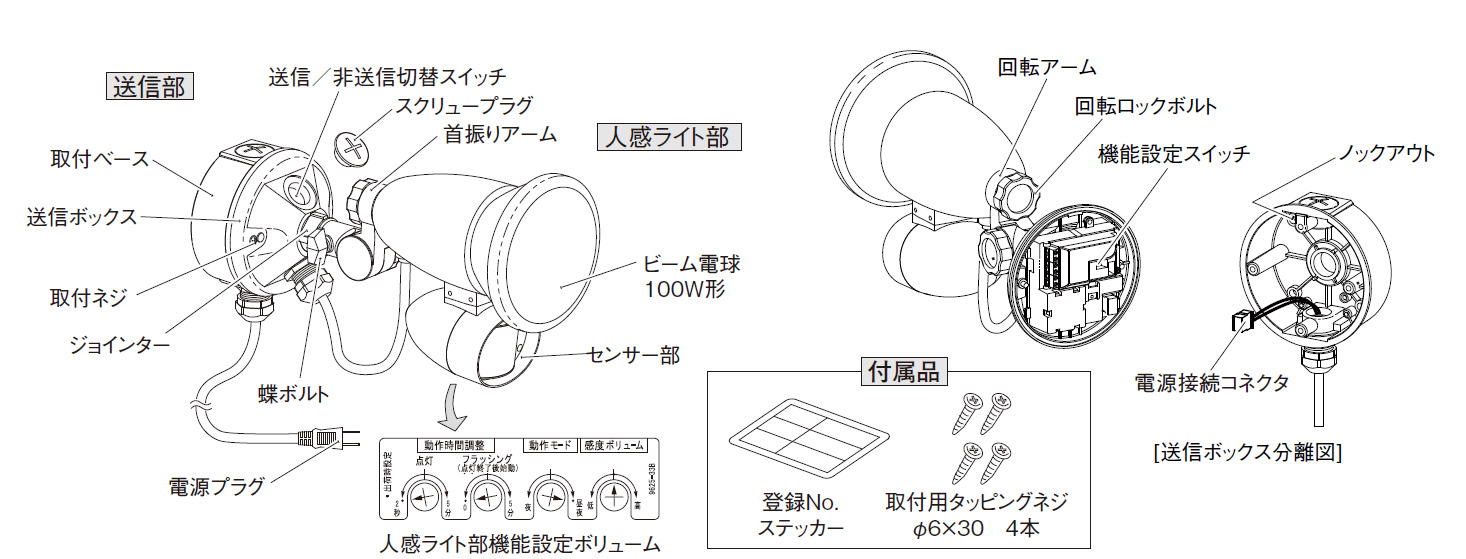

TX-118 人感ライト送信機 外観画像

資料ダウンロード

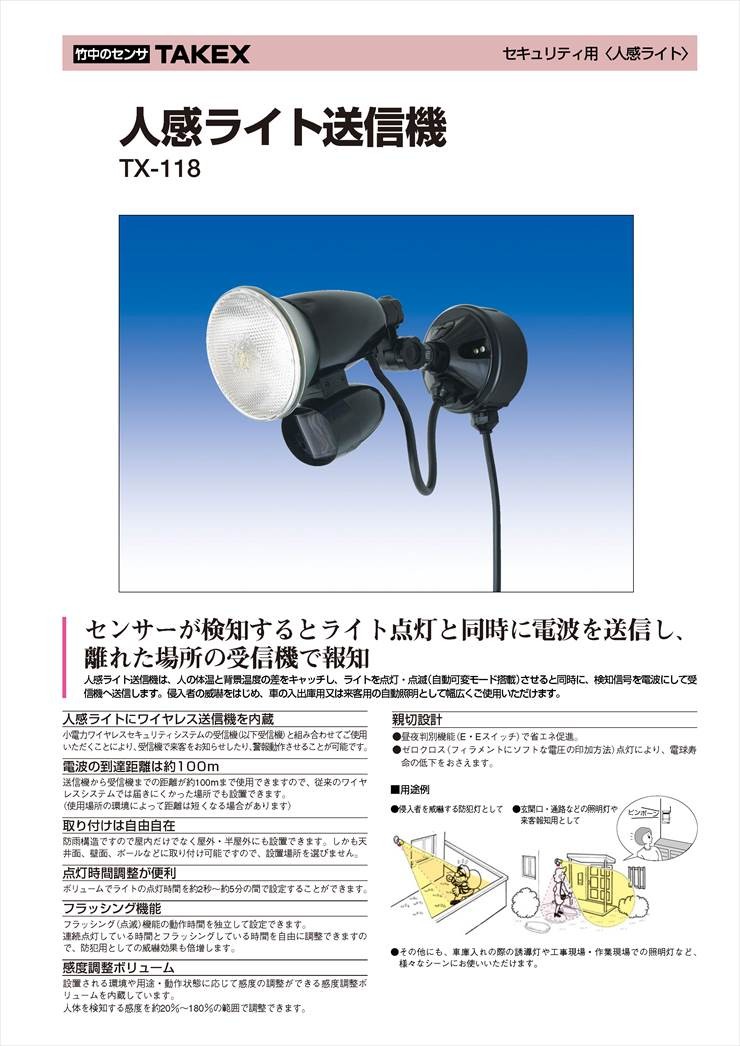

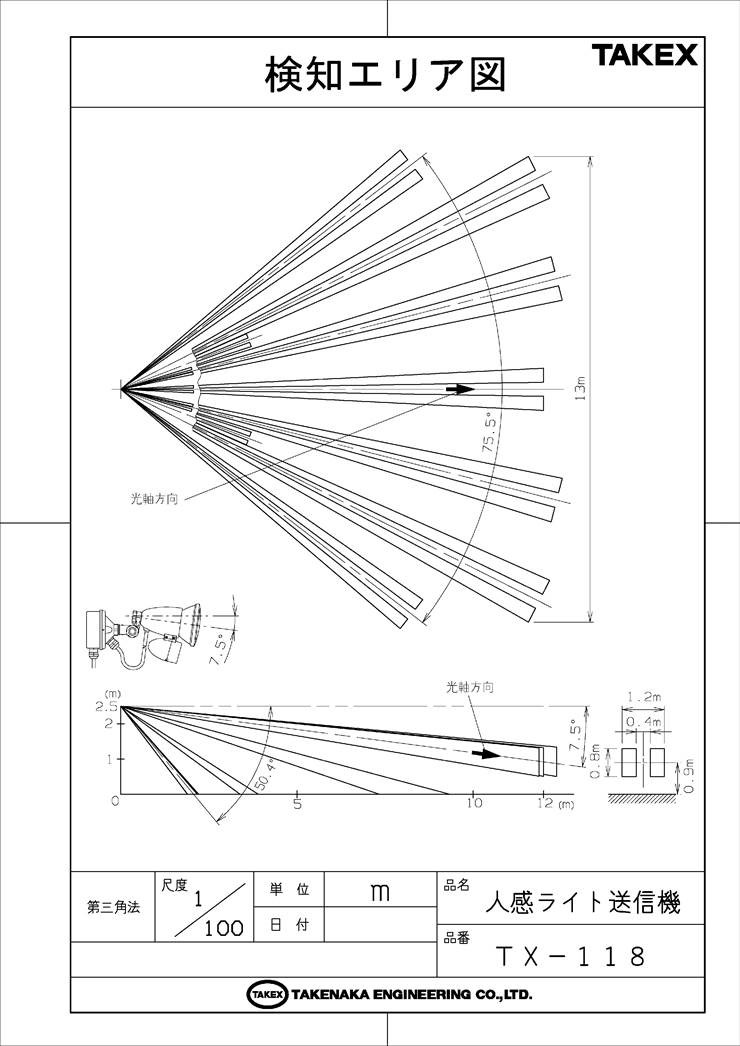

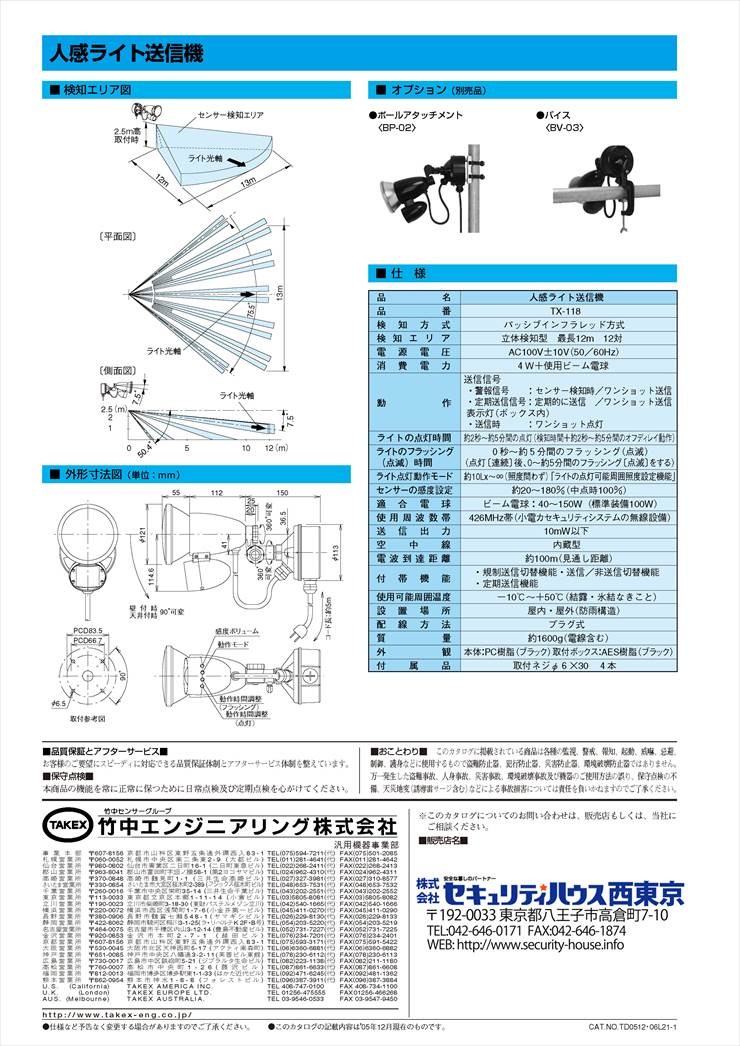

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 資材置き場や駐車場の無断侵入対策
  • 店舗の通用口や夜間の来客報知
  • 既存の小電力ワイヤレスシステムへの増設
  • 工事現場等の仮設防犯システムの構築

導入前に確認したいポイント

  • AC100Vコンセントが設置場所付近にあるか
  • LED電球は使用不可（白熱ビーム電球専用）
  • 受信機との間に大きな遮蔽物がないか
  • 検知対象がセンサーを横切る動線か

特長

人感ライトとワイヤレス送信機の高度な一体化

パッシブセンサー、照明、そして無線送信機を一つの筐体に集約しました。現場で検知した瞬間にライトを点灯させ、視覚的な威嚇を行うと同時に、離れた場所の受信機を鳴動させることが可能です。配線工事の負担を大幅に軽減しつつ、多角的なセキュリティを構築できます。

見通し100mを実現する信頼の無線性能

小電力ワイヤレスセキュリティシステムの標準仕様である426MHz帯を採用。見通し約100mの広範囲通信が可能なため、母屋と離れた倉庫、あるいは広大な駐車場の端から管理室への報知など、従来のワイヤレスシステムでは届きにくかった現場でも安定して運用いただけます。

「点灯」から「点滅」へ移行するデュアルアクション威嚇

検知時の連続点灯に続き、あらかじめ設定した時間のフラッシング（点滅）動作を独立して設定可能です。突然の点灯で驚かせ、その後の激しい点滅で強烈に威嚇するこの二段構えの動作は、犯罪抑止に極めて高い効果を発揮します。また、便利灯としては消灯前の予告サインとしても機能します。

システムの死活を監視する定期送信機能

センサーの発報時以外にも、自らの動作状態を知らせる監視信号を定期的に受信機へ送出しています。これにより、断線、破壊、電池切れ（送信機が電池式の場合）や通信障害をシステム全体で把握でき、いざという時に動作しないといった事態を防ぐ高信頼設計となっています。

現場環境に即応する4つの調整ボリューム

筐体底面に「感度」「動作モード（照度）」「点灯時間」「フラッシング時間」の4つの独立したアナログボリュームを搭載。周囲が暗い時だけ動作させる、点滅時間を長めにする、小動物による誤報を防ぐために感度を抑えるといった、現場ごとの微細なチューニングが設置場所で即座に行えます。

あらゆる場所への設置を考慮した防雨構造

屋外や半屋外でも安心して使用できる防雨構造を採用。天井面、壁面、さらにポールへの取り付けも可能で、設置場所を選びません。また、3軸可動のジョインターにより、照射方向と検知エリアを柔軟に調整することができ、意図したエリアを的確にカバーします。

電球に優しいゼロクロス点灯回路

フィラメントに負担の少ないソフトな電圧印加方式（ゼロクロス点灯）を採用しており、頻繁なオンオフが繰り返されるセンサーライトの宿命である「電球寿命の低下」を抑制します。維持管理コストを抑え、長期にわたる安定運用をサポートします。

効率的な運用を支える規制送信モード

人通りが多い場所では、頻繁な送信により無線帯域を占有し、他の送信機の信号を妨害する恐れがあります。本機はDIPスイッチの切り替えにより、一度送信した後は2分間送信を停止する「規制送信モード」を選択でき、システム全体の安定性を確保できます。

選定時に評価したい強み

  • 即効性のある威嚇： 100W級のビーム電球による強力な照射とフラッシング。
  • 施工性の高さ： AC100Vプラグ式で、専門的な配線知識がなくても設置可能。
  • 優れた拡張性： 竹中エンジニアリング製の小電力受信機であれば、幅広い機種と連動可能。
  • 信頼の検知精度： 12対の立体検知エリアで、死角の少ない確実なキャッチを実現。

施工・設置ガイド

本機の性能を最大限に発揮させるため、以下の点に注意して施工してください。

施工項目 推奨事項・注意点
取付高さ 標準2.5m。高すぎると感度が低下し、低すぎると検知距離が短くなります。
防水処理 取付ベースのノックアウト穴やネジ部は、必ずシリコン等でコーキングしてください。
電波環境 金属板のすぐ近くや、スチール家具に囲まれた場所は電波が減衰します。
動作テスト 電源投入後、約1分間はウォームアップのため検知動作を行いません。

製品仕様

項目 内容
品名人感ライト送信機
品番TX-118
検出方式パッシブインフラレッド方式
検知エリア立体検知型　最長12m　12対
電源電圧AC100V ±10V（50／60Hz）
消費電力4W + 使用ビーム電球電力
動作（送信信号）・警報信号：センサー検知時／ワンショット送信
・定期送信信号：定期的に送信／ワンショット送信
表示灯（ボックス内）・送信時：ワンショット点灯
ライトの点灯時間約2秒〜約5分間の点灯（検知時間＋約2秒〜約5分間のオフディレイ動作）
ライトのフラッシング時間0秒〜約5分間のフラッシング（点灯連続後に移行）
ライト点灯動作モード約10lx 〜 ∞（照度問わず）
センサーの感度設定約20 〜 180％（中点時100％）
適合電球ビーム電球：40 〜 150W（標準装備 100W）
※LED電球は使用不可
使用周波数帯426MHz帯（小電力セキュリティシステムの無線設備）
送信出力10mW 以下
電波到達距離約100m（見通し距離）
付帯機能規制送信切替機能、送信／非送信切替機能、定期送信機能
使用可能周囲温度-10℃ 〜 +50℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造）
配線方法 / 質量プラグ式（コード長 約5m） / 約1600g（電線含む）
外観本体・取付ボックス：樹脂（ブラック）
付属品取付ネジ φ6×30 4本、ビーム電球100W形

FAQ

Q：市販のLEDビーム電球に交換してもいいですか？ A：いいえ、LED電球は使用できません。本機の電力制御回路は白熱電球の抵抗負荷を前提としているため、LED電球を使用すると回路の焼損や発煙、故障の原因となります。必ず40W〜150Wの白熱ビーム電球をご使用ください。
Q：無線信号を送信せず、ライトのみ点灯させることは可能ですか？ A：はい、可能です。送信ボックス内の「送信／非送信切替スイッチ」を『非送信』側に切り替えることで、ライト動作のみのローカル運用が可能になります。
Q：昼間はライトが点かないように設定できますか？ A：はい、可能です。底面の「動作モード」ボリュームを『夜』の方向に調整することで、周囲が暗くなった時のみセンサーが反応して点灯するよう設定できます。
Q：センサーの検知範囲を狭めることはできますか？ A：物理的な首振りアームの調整に加え、底面の「感度ボリューム」で検知感度を20%まで下げることが可能です。ただし、完全にエリアをカットするには検知窓に遮光テープを貼る等の処置が必要な場合があります。
Q：定期送信機能とはどのような機能ですか？ A：送信機が正常に動作していることを知らせる信号を、一定間隔で自動送信する機能です。受信機側でこの信号を監視することで、断線や故障による通信途絶を早期に発見できるメリットがあります。
Q：電源を入れてもすぐに反応しません。故障でしょうか？ A：故障ではありません。電源投入後の約1分間は「ウォームアップ期間」となり、センサーを周囲温度に安定させるため検知動作を行わない仕様となっています。
Q：誰もいないのに勝手にライトが点灯することがあります。 A：パッシブセンサーは温度変化を検知するため、揺れる植物、エアコンの室外機、急激な気流の変化、水面の反射光などに反応することがあります。エリアの向きを下げるか、感度ボリュームを下げて調整してください。
Q：無線が届かない場合はどうすればいいですか？ A：送信機と受信機の間に中継機（別売）を設置することをお勧めします。また、送信機を金属壁に直接取り付けている場合は、少し離して設置するだけで改善することがあります。
Q：フラッシング（点滅）機能をオフにできますか？ A：はい、底面の「フラッシング動作時間」ボリュームを『0』に設定することで、連続点灯のみの動作（点滅なし）にすることができます。
Q：どの受信機と組み合わせて使えますか？ A：TAKEX（竹中エンジニアリング）製の426MHz帯小電力ワイヤレスセキュリティシステムの受信機であれば、原則としてすべての機種でご使用いただけます。
