パッシブセンサ送信機 面警戒(N):最大警戒距離12m [TX-123NL]

パッシブセンサ送信機 面警戒(N):最大警戒距離12m [TX-123NL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋内用パッシブセンサー ワイヤレス送信機 面警戒 12m

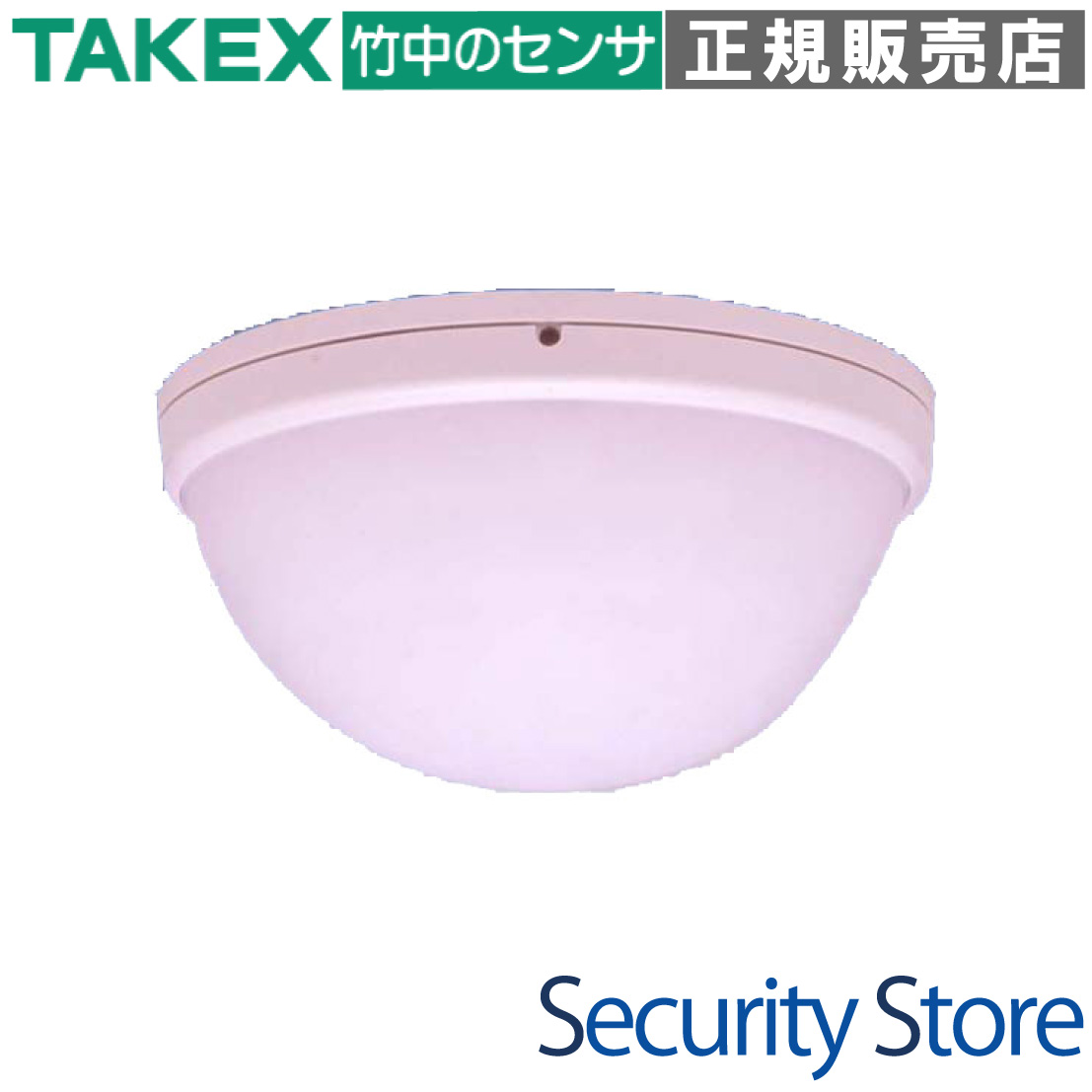

TX-123NL パッシブセンサ送信機 面警戒(N):最大警戒距離12m

厚さわずか50mmの超薄型デザインを採用した、屋内設置用ワイヤレスパッシブセンサーです。独自の面警戒エリア設計により最大12mの長距離検知を可能にし、リチウム電池駆動により約8年の長期運用を実現。配線困難な場所や美観を重視するオフィス・商業施設への導入に最適です。

  • 型番： TX-123NL
  • 製品名： パッシブセンサ送信機（面警戒・長寿命リチウム電池仕様）
  • 検知方式： パッシブインフラレッド方式（カウント処理対応）
  • 警戒エリア： 面警戒：最長部12m（8対）
  • 通信性能： 見通し約100m（小電力セキュリティシステム専用周波数）
  • 電源： 専用リチウム電池（CR17450E-R-2-CM2）付属
TX-123NL パッシブセンサ送信機

資料ダウンロード

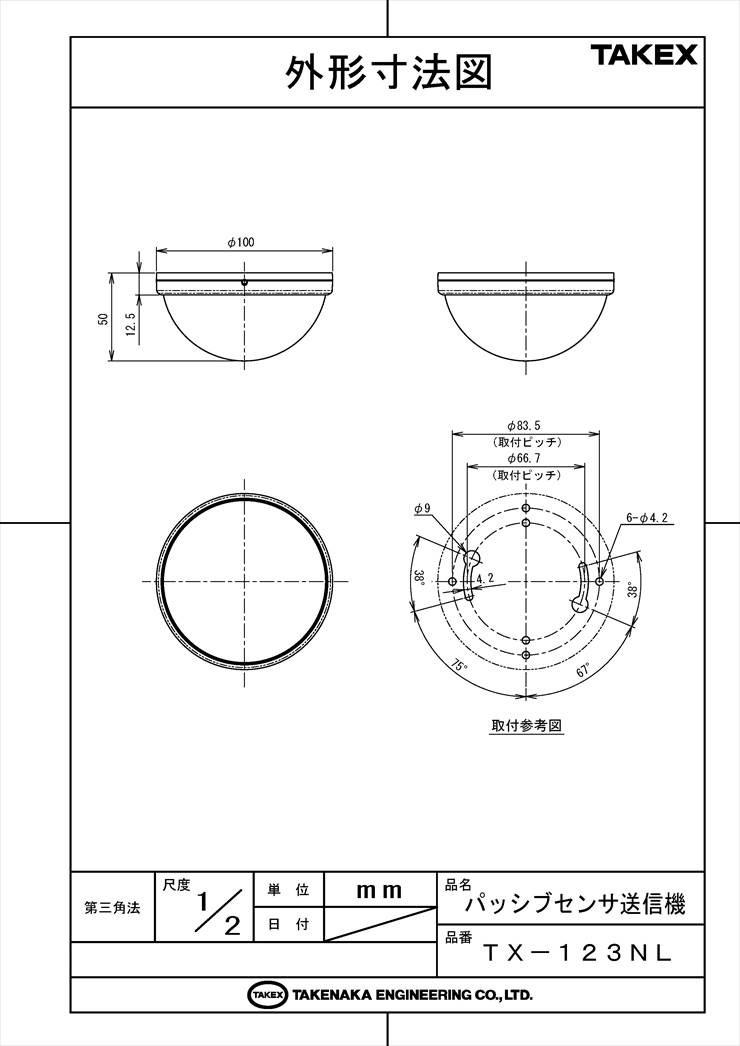

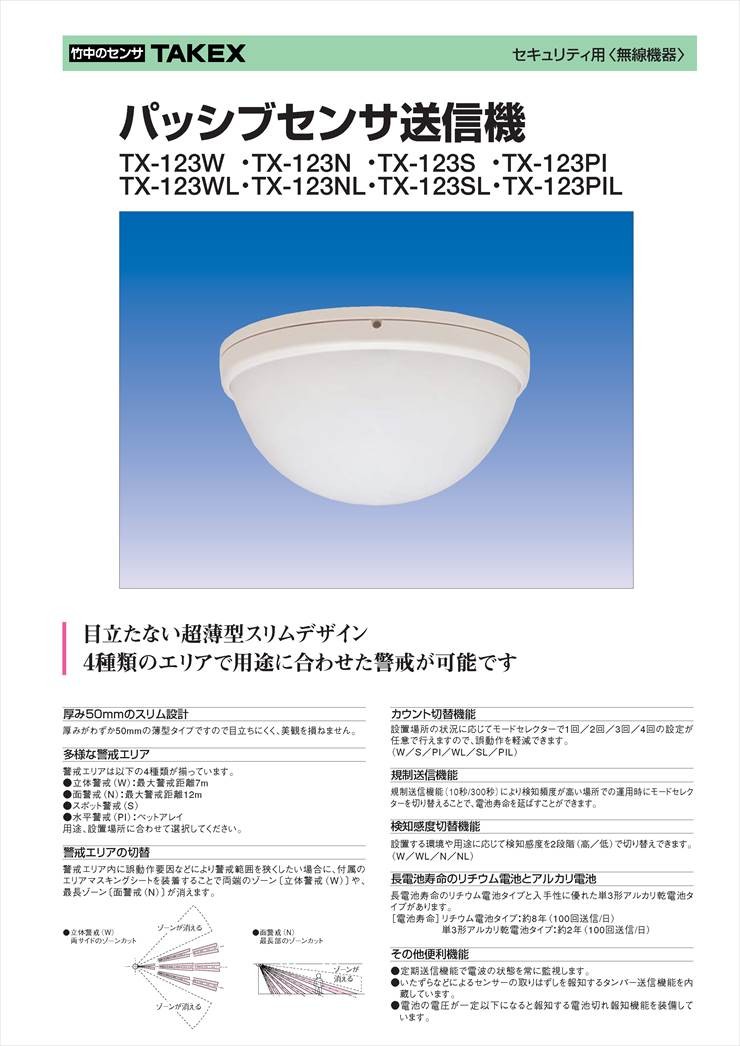

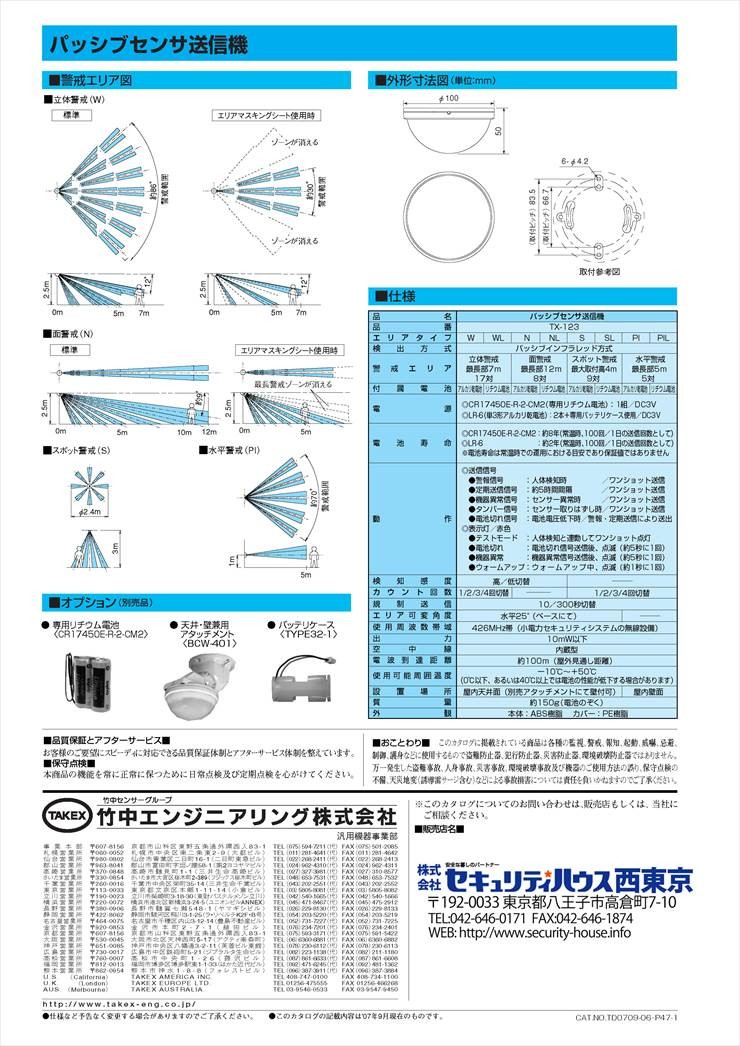

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の窓際・通路の警戒
  • 配線工事が困難な既存施設への後付け施工
  • 意匠性を重視するエントランスや応接室
  • 定期的な電池交換の負担を減らしたい現場

導入前に確認したいポイント

  • 屋内専用につき雨や湿気の多い場所は不可
  • 電波到達距離は遮蔽物により短縮される場合あり
  • 警戒エリア内を遮るガラスや障害物の有無
  • 取付高さは2.0m〜3.5mの範囲であること

特長

厚み50mmの超薄型スリム設計

従来のセンサーにありがちな威圧感を排除し、厚さわずか50mmというスリムな筐体を実現しました。天井面に馴染む薄型デザインは、インテリアを損なうことなく、さりげないセキュリティ対策を可能にします。

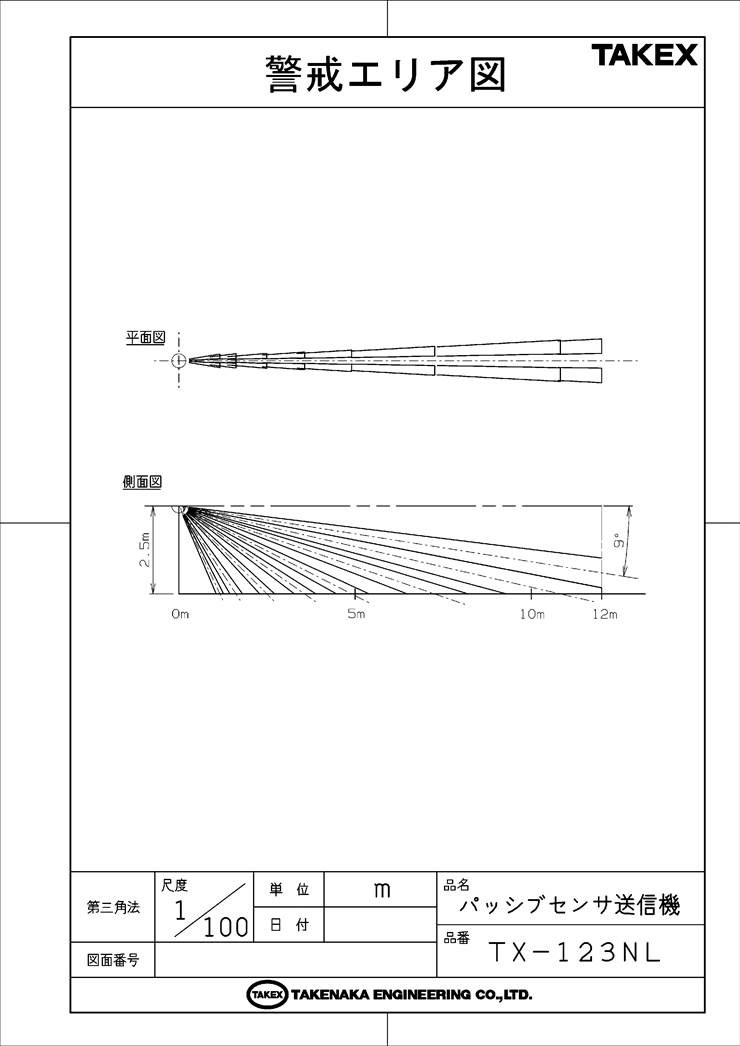

長距離12mをカバーする「面警戒(N)」

窓際や細長い通路の監視に特化した面警戒エリアを採用しています。最大12m先まで、8対の検知ゾーンが侵入者を確実にキャッチ。効率的な配置計画を支援します。

約8年の驚異的な電池寿命

大容量リチウム電池を採用し、1日100回送信という高頻度運用でも約8年間の電池寿命を誇ります。メンテナンスサイクルが長いため、管理コストの削減に大きく貢献します。

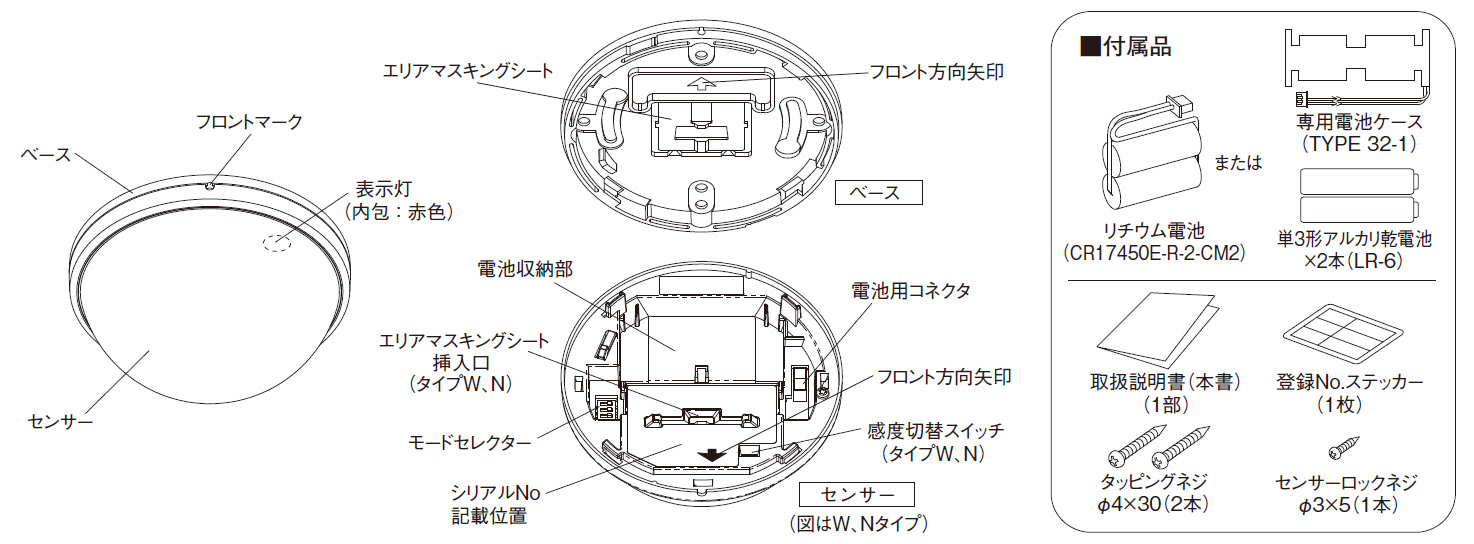

設置環境に合わせたエリアマスキング機能

付属のエリアマスキングシートを使用することで、特定の検知ゾーンを意図的に消去可能です。誤動作の要因となる動体や温度変化箇所を避け、信頼性の高いシステム構築が行えます。

カウント切替機能による誤報低減

検知回数のカウント（1回/2回/3回/4回）を設定可能。温度変化が激しい場所や外乱要素がある環境でも、設定を調整することで誤報のリスクを最小限に抑えることができます。

電池消耗を抑制する規制送信機能

一度発報した後、一定時間（10秒または300秒）送信を停止する機能を搭載。人の出入りが激しい場所での不要な送信をカットし、電池の無駄な消費を防ぎます。

運用を支える自動監視機能（定期送信）

約5時間ごとに定期送信信号を送出し、受信機側で電波の状態や機器の正常動作を常にモニタリングします。万が一の故障や電波不通も早期に発見可能です。

検知感度の2段階切替（高/低）

設置する現場の状況に応じて検知感度を切り替え可能。安定した検知を求める場所から、誤動作要因を慎重に排除したい場所まで柔軟に対応します。

タンパー送信による盗難・破壊防止

ベースから本体が取り外されると直ちにタンパー信号を送信。第三者によるいたずらや無断での取り外しを即座に管理者に通知します。

電池切れ・機器異常の事前通知

電池電圧が低下した場合や内部回路に異常が生じた場合、表示灯の点滅とともに異常信号を送信。完全なダウン状態になる前に交換・点検を促します。

選定時に評価したい強み

  • 長寿命設計： 約8年間のメンテナンスフリー運用が可能
  • スリムデザイン： 50mmの薄さで商空間の美観を維持
  • 高信頼ワイヤレス： 小電力セキュリティ規格(426MHz)による安定通信
  • 柔軟な調整： 感度・カウント・マスキングによる高度なエリア設計

施工・設置ガイド

設置の際は、侵入者が警戒エリアを横切る方向に動くよう配置してください。電池接続後のウォームアップ（約1分）やテストモードを活用したエリア確認を必ず行ってください。

確認項目 この製品での考え方
取付場所 屋内天井面（別売BCW-401で壁付可）
取付高さ 2.0m 〜 3.5m
電波登録 受信機付近で電池接続し、検知動作をさせて登録
日常点検 週1回程度の動作確認推奨

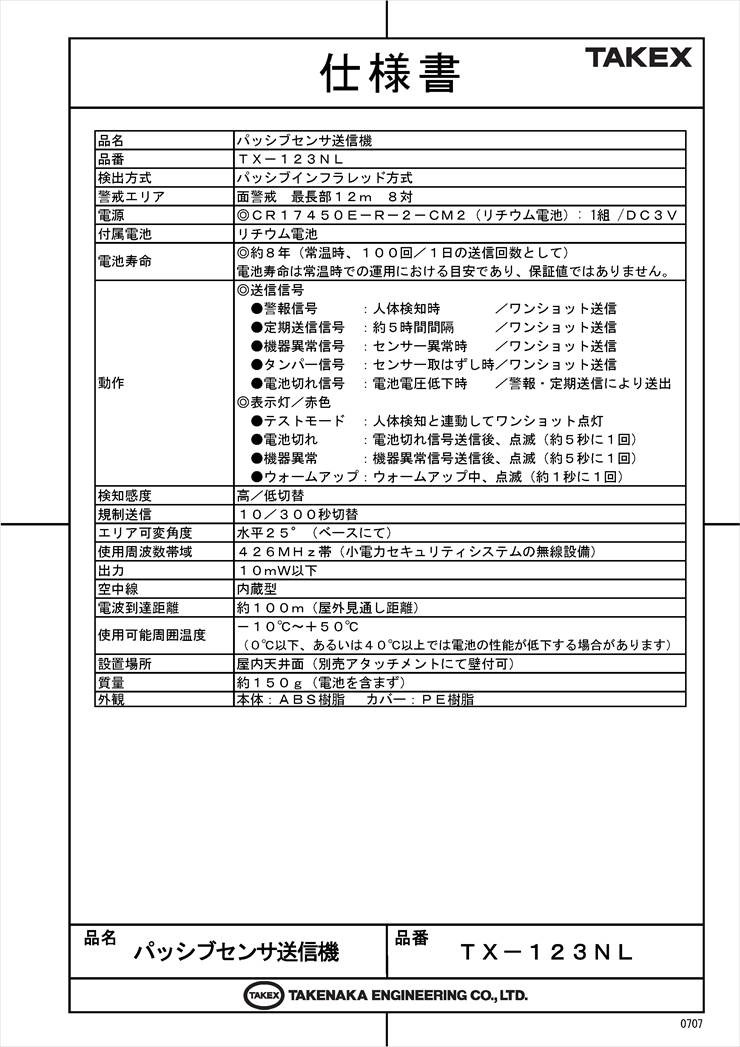

製品仕様

項目 内容
品名 パッシブセンサ送信機
品番 ＴＸ－１２３ＮＬ
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア 面警戒　最長部１２ｍ　８対
電源 ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２（リチウム電池）：１組／ＤＣ３Ｖ
付属電池 リチウム電池
電池寿命 約８年（常温時、１００回／１日の送信回数として）
※保証値ではありません。
送信信号 ●警報信号：人体検知時／ワンショット送信
●定期送信信号：約５時間間隔／ワンショット送信
●機器異常信号：センサー異常時／ワンショット送信
●タンパー信号：センサー取はずし時／ワンショット送信
●電池切れ信号：電池電圧低下時／警報・定期送信により送出
表示灯（赤色） ●テストモード：人体検知と連動してワンショット点灯
●電池切れ：電池切れ信号送信後、点滅（約５秒に１回）
●機器異常：機器異常信号送信後、点滅（約５秒に１回）
●ウォームアップ：ウォームアップ中、点滅（約１秒に１回）
検知感度 高／低切替
規制送信 １０／３００秒切替
エリア可変角度 水平２５°（ベースにて調整可能）
使用周波数帯域 ４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力 / 空中線 １０ｍＷ以下 / 内蔵型
電波到達距離 約１００ｍ（屋外見通し距離）
使用可能周囲温度 －１０℃〜＋５０℃（低温・高温時は電池性能低下の可能性あり）
質量 約１５０ｇ（電池を含まず）
外観 樹脂

FAQ

Q：電波はどのくらい届きますか？ A：屋外見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや断熱材のアルミ箔）や障害物により短くなります。
Q：屋外で使用できますか？ A：いいえ、屋内専用モデルです。雨や湿気の多い場所、屋外には設置しないでください。
Q：電池寿命はどのくらいですか？ A：付属のリチウム電池を使用し、1日100回の送信を行った場合、約8年が目安となります（常温時）。
Q：誤動作を減らす設定はありますか？ A：はい、内部のモードセレクターで「カウント回数切替（最大4回）」や「検知感度切替（低）」を設定することで、誤報を軽減できます。
Q：警戒エリアの一部を検知しないようにできますか？ A：はい、付属のエリアマスキングシートを挿入することで、最長ゾーンを消去し、警戒距離を短縮することができます。
Q：電池切れのサインはありますか？ A：表示灯が約5秒に1回点滅し、同時に受信機へ電池切れ信号を送信してお知らせします。
Q：設置高さの制限はありますか？ A：天井設置の場合、2mから3.5mの間で設置してください。
Q：窓越しに外の人を検知しますか？ A：パッシブセンサーは遠赤外線エネルギーの変化を検知するため、ガラス越しでは基本的に検知しません。
Q：定期送信機能とは何ですか？ A：約5時間ごとに自動で送信を行う機能です。受信機側で「電波が正常に届いているか」「本体が故障していないか」を確認するためのものです。
Q：壁に取り付けることは可能ですか？ A：標準では天井面専用ですが、別売のアタッチメント「BCW-401」を使用することで壁面への取り付けが可能になります。
