TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機屋内用

TX-123W パッシブセンサ送信機立体警戒(W):最大警戒距離7m

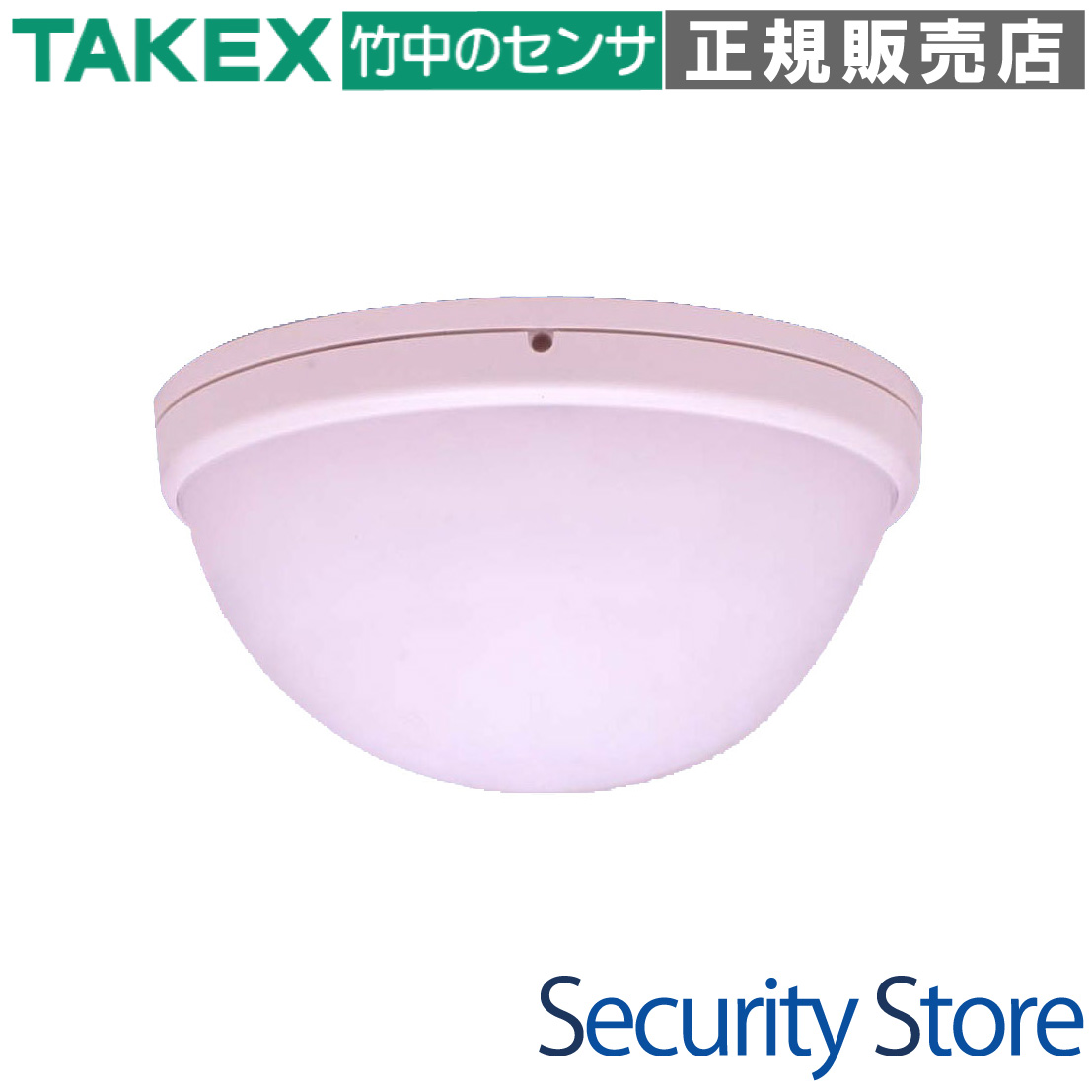

厚みわずか50mmのスリムデザインを採用した、屋内用パッシブセンサー内蔵ワイヤレス送信機です。人体の移動による遠赤外線エネルギーの変化を検知し、電波で受信機へ異常を報知します。美観を損なわない設計と、高度な誤報低減機能を両立しており、オフィスのセキュリティや店舗の監視に最適です。

型番： TX-123W
製品名： パッシブセンサ送信機
警戒タイプ： 立体警戒（最大7m、17対）
電源： 単3形アルカリ乾電池 ×2本（DC3V）
通信方式： 426MHz帯小電力セキュリティシステム（見通し約100m）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の侵入監視
美観を重視する室内環境での防犯
配線工事が困難な既設現場への導入
広範囲な空間（立体警戒）の監視

導入前に確認したいポイント

屋内専用です（屋外や湿気の多い場所は不可）
警戒エリア内に遮蔽物（ガラス等）がないか
急激な温度変化（エアコン等）の影響を受けないか
受信機までの電波到達距離（見通し約100m）

特長

厚み50mmの超薄型スリム設計

本体の厚みをわずか50mmに抑えたスリムなデザインを採用しています。天井や壁面に取り付けても目立ちにくく、建物の美観を損なうことなく設置が可能です。インテリアに馴染みやすいため、デザイン性が求められる店舗やオフィスに最適です。

多様な警戒エリアの選択と立体警戒(W)の性能

本シリーズには「立体警戒」「面警戒」「スポット警戒」「水平警戒」の4種類がラインナップされており、TX-123Wは最大7mの「立体警戒」に対応しています。17対の検知ゾーンにより、空間全体を効率よく監視することが可能です。

付属のエリアマスキングシートによる調整機能

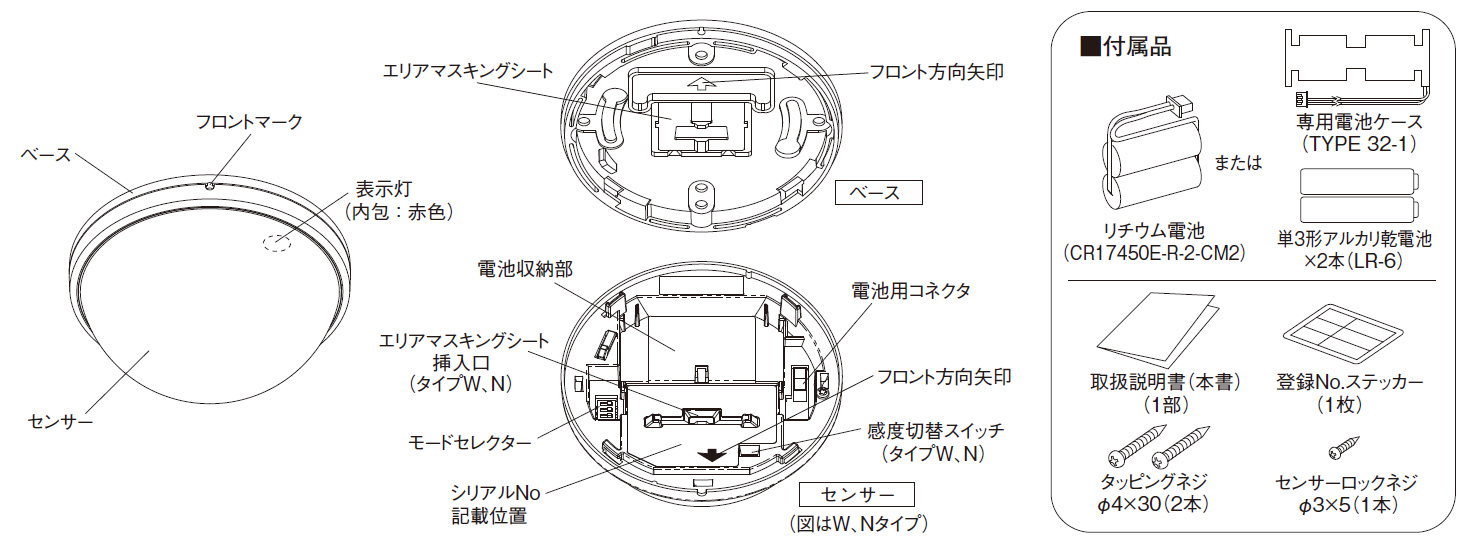

警戒エリア内に誤動作の原因となる熱源や動体がある場合、付属のエリアマスキングシートを本体裏面の挿入口に装着することで、左右の検知ゾーンを意図的に消去できます。現場の状況に合わせた柔軟なエリア設計が可能です。

誤動作を大幅に低減するカウント切替機能

設置場所の環境に応じて、検知の感度を調整する「カウント回数設定」が可能です。1回から4回まで任意に設定でき、温度変化が頻繁に起こる場所など、誤動作が発生しやすい環境でも信頼性の高い運用が可能です。

電池寿命を延ばす規制送信機能

警備時間外などで人の出入りが激しい場所での運用を想定し、一度送信した後の規制時間（10秒または300秒）を選択できます。300秒（5分）設定にすることで、無駄な通信を抑え、電池の消耗を大幅に軽減できます。

検知感度の2段階切替（高/低）

設置環境に合わせて、センサーの検知感度を「高」または「低」の2段階に切り替えることができます。季節による温度差や、現場のノイズ状況に合わせて最適なパフォーマンスを発揮できるよう調整可能です。

信頼の監視・自己診断機能

約5時間ごとの定期送信機能により、常に電波の状態や機器の正常性を監視します。また、いたずらによる取り外しを知らせるタンパー機能や、電池の電圧低下を事前に知らせる電池切れ報知機能など、業務用途に必要な機能を網羅しています。

    選定時に評価したい強み
    薄型設計： 圧迫感がなく、設置場所を選ばないスリムデザイン。
柔軟なエリア設計： マスキングシートと4つのエリアバリエーションで現場に最適化。
長期間の安心運用： アルカリ電池で約2年、リチウム電池（別売）で約8年の長寿命。
高い信号信頼性： 小電力型ワイヤレスにより、配線不要で安定した通信。



施工・設置ガイド

パッシブセンサーの特性上、侵入者が警戒エリアを横切る方向に設置することが最も効果的です。正面から近づく動きには検知が鈍くなる場合があります。

確認項目	この製品での考え方
設置高さ	天井面 2.0m〜3.5m（立体警戒Wタイプ）
温度変化への耐性	カウント切替（1〜4回）と感度切替（高/低）で調整可能
登録作業	受信機付近で電池を投入し、ウォームアップ後に発報させて登録
メンテナンス	電池切れ報知機能あり。LEDが約5秒に1回点滅したら電池交換

日常点検とトラブルシューティング

状態	原因・処置
全く動作しない	電池未接続、または消耗。電源投入後1分（ウォームアップ）待機が必要です。
表示灯は点くが受信しない	電波到達距離外、または未登録。設置場所の変更や再登録を行ってください。
勝手に動作する	エアコンの風や直射日光、動く植物などがエリア内にないか確認してください。
5秒に1回点滅する	電池切れまたは機器異常です。速やかに電池を交換してください。

製品仕様

項目	内容
品名	パッシブセンサ送信機
品番	ＴＸ－１２３Ｗ
検出方式	パッシブインフラレッド方式（カウント処理）
警戒エリア	立体警戒　最長部７ｍ　１７対
電源	単３形アルカリ乾電池(LR-6)×２本＋バッテリケース使用／ＤＣ３Ｖ
電池寿命	約２年（常温時、１００回／１日の送信回数として） ※電池寿命は目安であり保証値ではありません。
送信信号	警報信号（ワンショット）、定期送信（約5時間）、機器異常、タンパー、電池切れ
表示灯（赤色）	テストモード時点灯、電池切れ・異常時点滅（5秒/回）、ウォームアップ時点滅（1秒/回）
検知感度	高／低切替
カウント回数	１／２／３／４回切替
規制送信	１０／３００秒切替
エリア可変角度	水平２５°（ベースにて調整可能）
使用周波数帯域	４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力	１０ｍＷ以下
空中線	内蔵型アンテナ
電波到達距離	約１００ｍ（屋外見通し距離）
使用可能周囲温度	－１０℃〜＋５０℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
質量	約１５０ｇ（電池を含まず）
外観	本体：ABS樹脂、カバー：PE樹脂

FAQ

Q：検知距離はどのくらいですか？ A：TX-123W（立体警戒タイプ）の場合、最大警戒距離は7mです。

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。雨や湿気の多い場所への設置は避けてください。

Q：電池の寿命はどのくらいですか？ A：付属の単3形アルカリ乾電池を使用した場合、1日100回の送信で約2年です。別売のリチウム電池を使用すれば約8年の運用が可能です。

Q：誤作動を減らすにはどうすればいいですか？ A：モードセレクターで「カウント回数」を増やす（2〜4回）設定にするか、感度切替を「低」に設定してください。また付属のマスキングシートで不要なエリアをカットすることも有効です。

Q：ガラス越しに人を検知できますか？ A：パッシブセンサーは遠赤外線を検知するため、透明なガラスであっても遮蔽物となり、その先の人は検知できません。

Q：電池が切れたらどうやってわかりますか？ A：本体の表示灯が約5秒に1回点滅し、同時に受信機へ電池切れ信号を送信してお知らせします。

Q：電波はどこまで届きますか？ A：屋外見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属壁など）により短くなる場合があります。

Q：設置後、すぐに検知しません。故障ですか？ A：電池接続後、約1分間は「ウォームアップ」状態となり検知を行いません。点滅が止まるまでお待ちください。

Q：犬や猫がいても大丈夫ですか？ A：TX-123Wは立体警戒のため小動物も検知する可能性があります。ペットがいる環境では水平警戒（PIタイプ）の使用をお勧めします。

Q：壁に取り付けることはできますか？ A：標準では天井面設置ですが、別売のアタッチメント（BCW-401）を使用することで壁面への取り付けも可能です。
