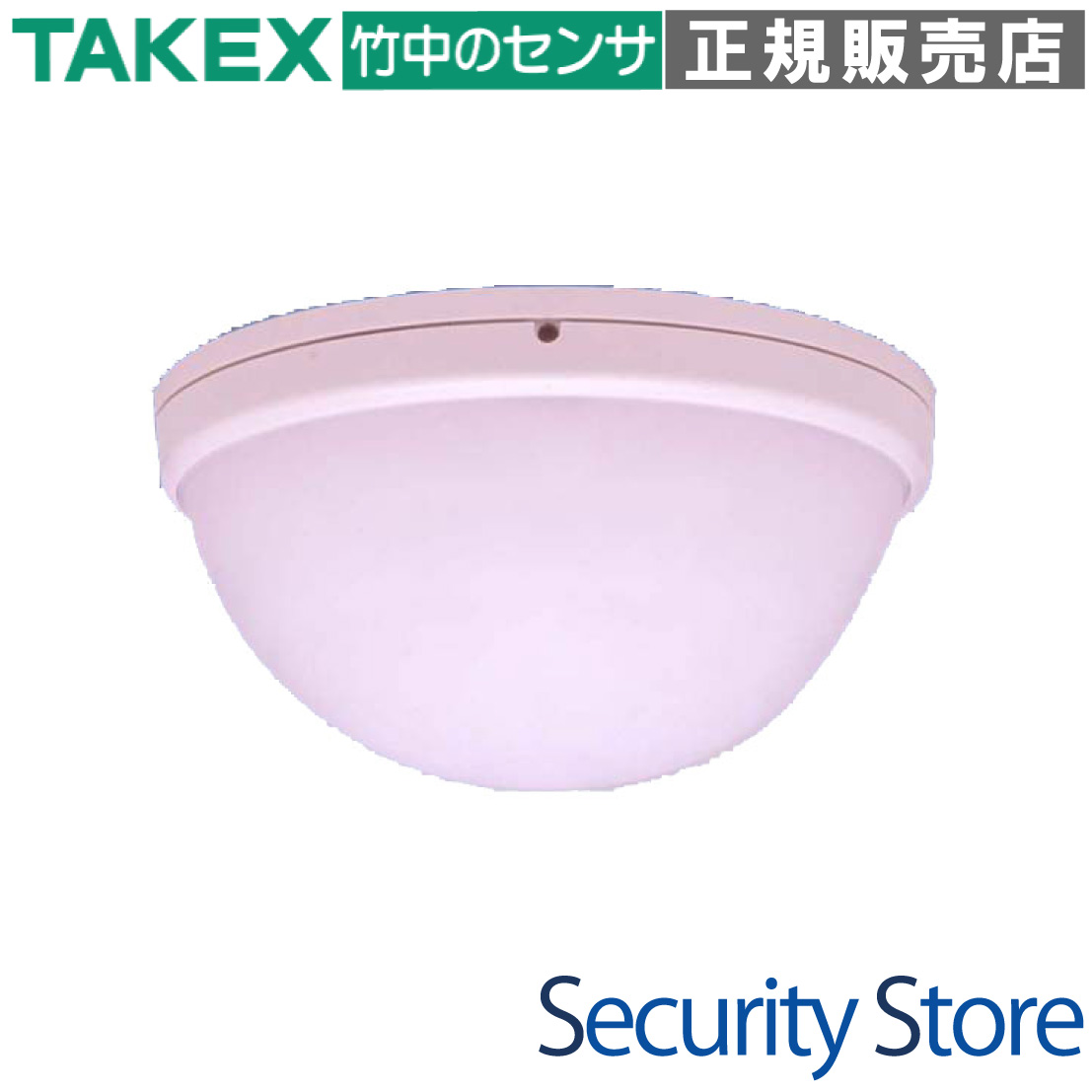

パッシブセンサ送信機 面警戒(N):最大警戒距離12m [TX-123N]

パッシブセンサ送信機 面警戒(N):最大警戒距離12m [TX-123N]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー送信機 面警戒：最大12m ワイヤレス 屋内用

TX-123N パッシブセンサ送信機 面警戒(N):最大警戒距離12m

厚さわずか50mmのスリムデザインで、インテリアの美観を損なわずに設置可能な面警戒型ワイヤレスセンサーです。窓際や通路など、特定の「面」を効率的に監視する用途に最適です。

  • 型番： TX-123N
  • 検出方式： パッシブインフラレッド方式
  • 警戒エリア： 面警戒（最大距離12m / 8対）
  • 設置場所： 屋内天井面（別売アタッチメントで壁付可）
  • 電源： 単3形アルカリ乾電池 ×2本（DC3V）
  • 通信性能： 426MHz帯 小電力無線（見通し約100m）

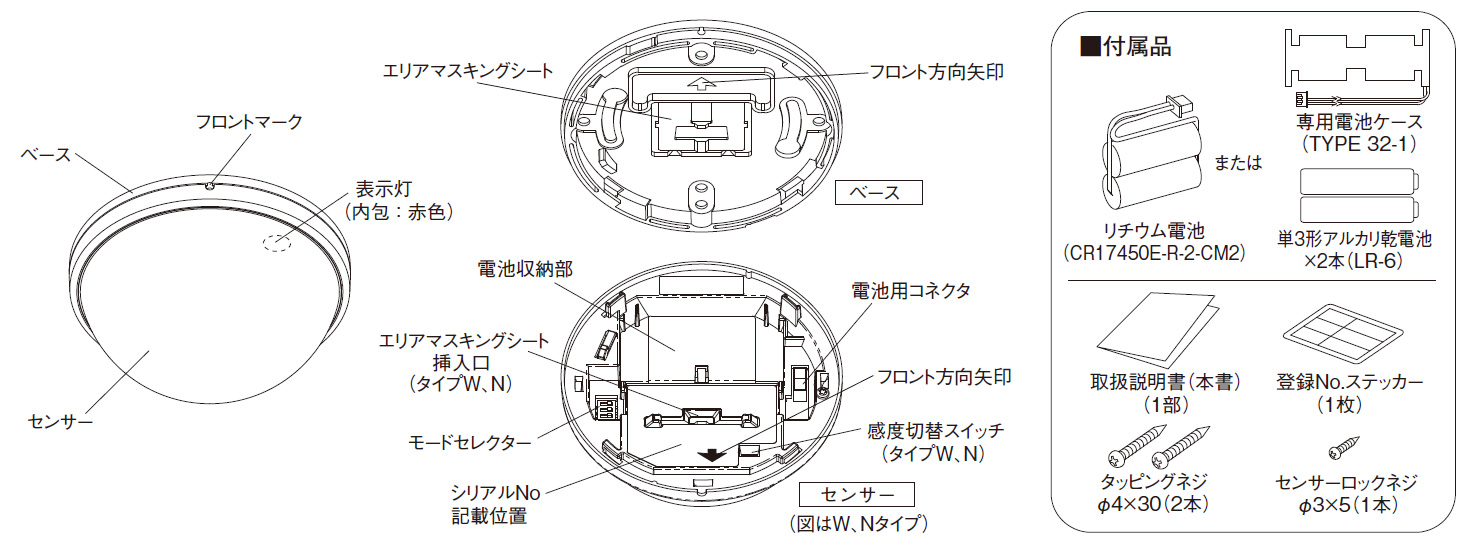

TX-123N パッシブセンサ送信機

資料ダウンロード

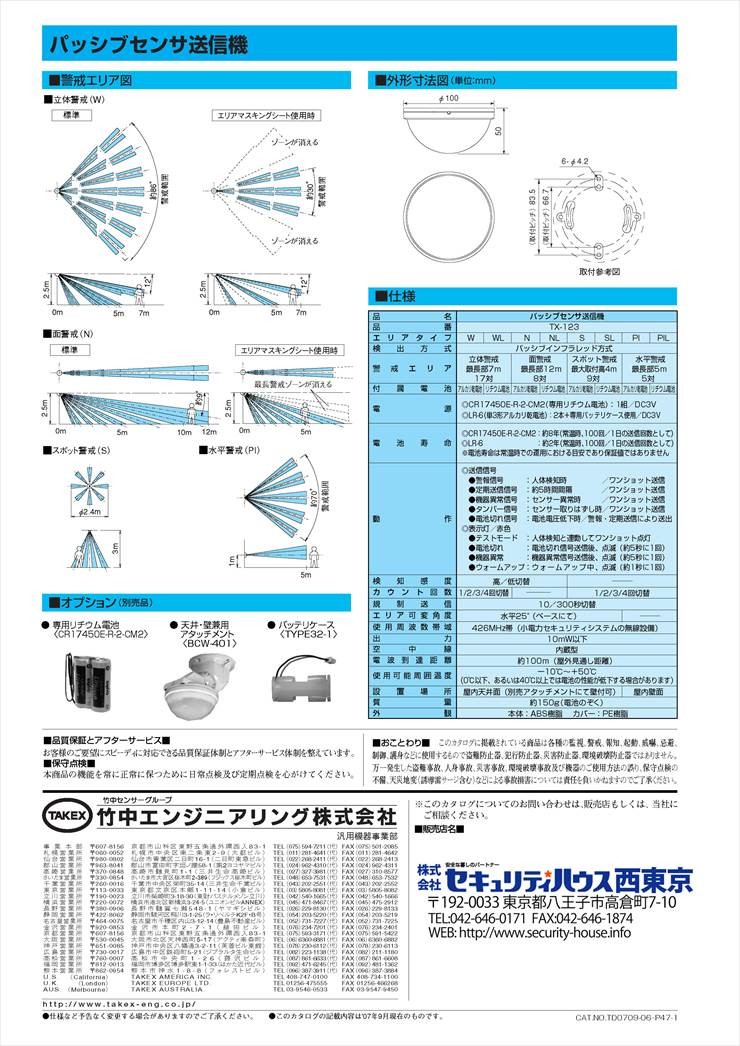

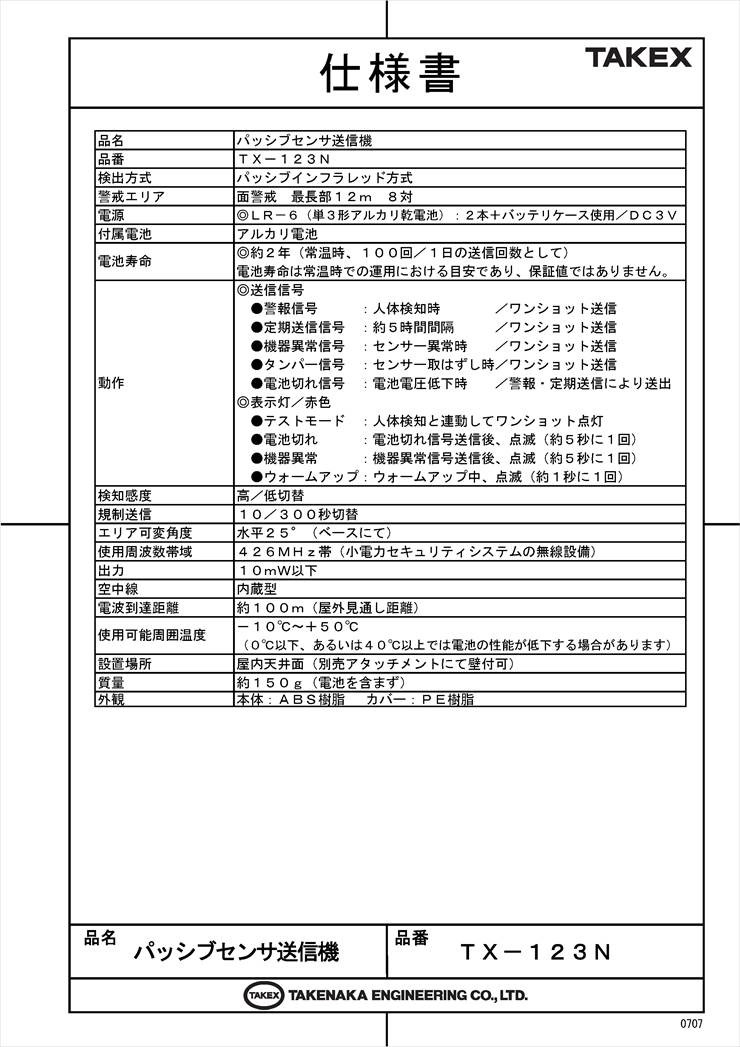

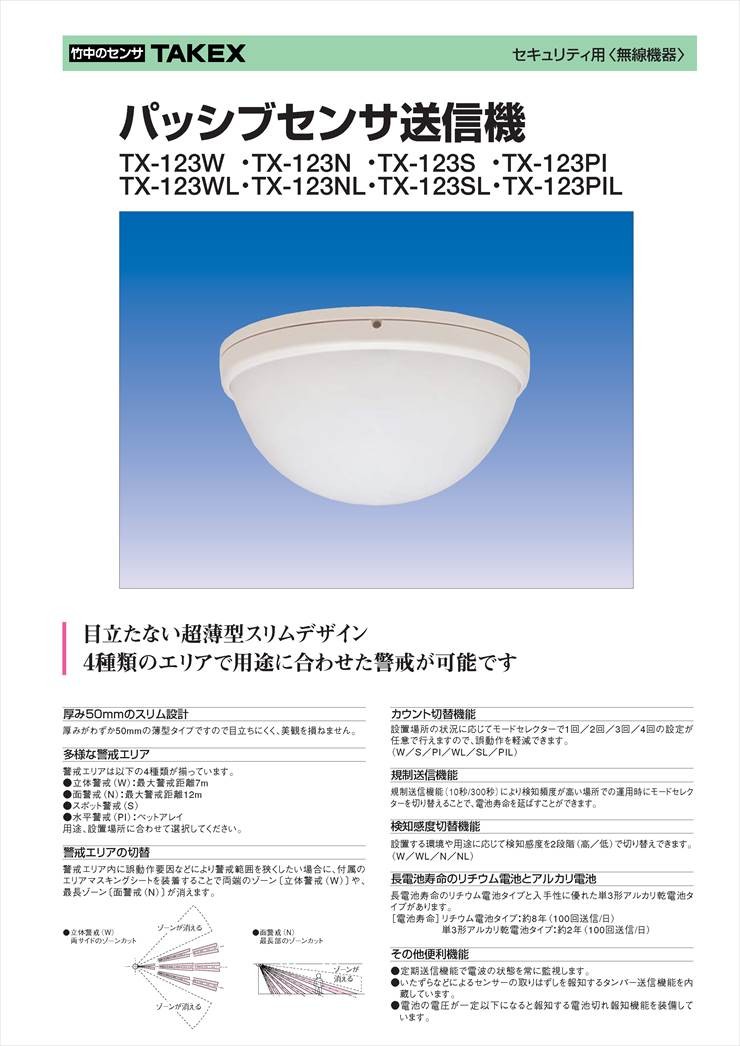

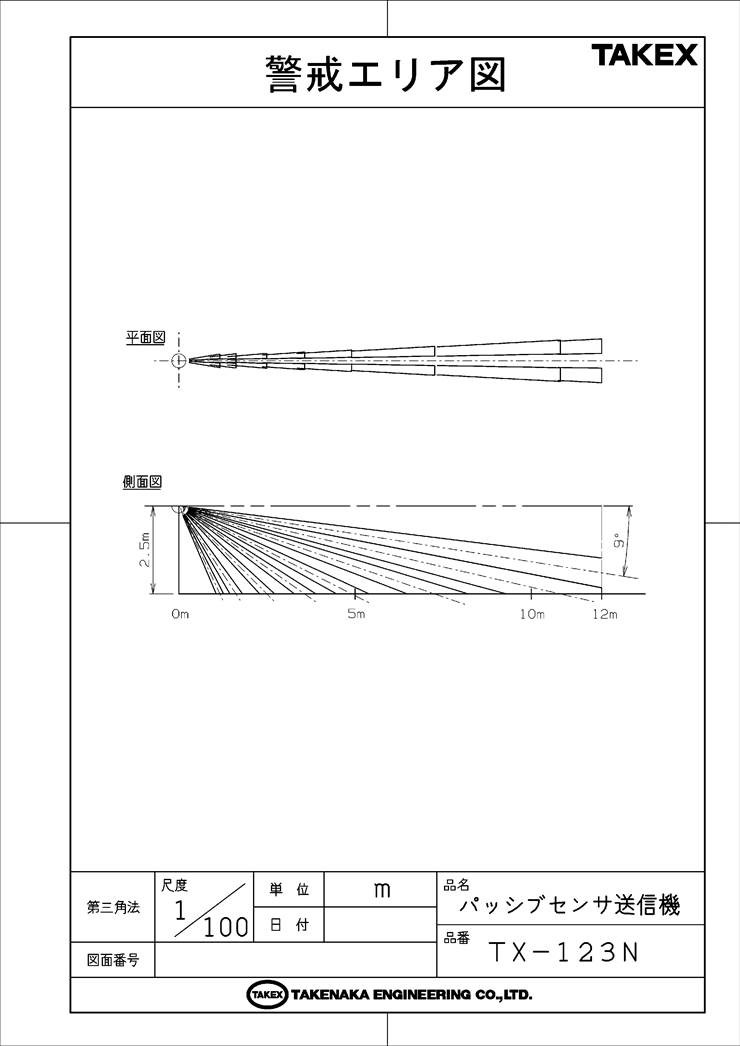

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の窓際の侵入監視
  • 長い通路や廊下の通行検知
  • 配線が困難な既設建築物への防犯導入
  • 美観を重視するショールームや受付

導入前に確認したいポイント

  • 屋内専用のため、屋外や湿気の多い場所は不可
  • ガラス越しの人体は検知できません
  • 受信機（中継機）との登録作業が必要です
  • 急激な温度変化がある場所は避けてください

特長

厚み50mmの超薄型スリム設計

本体の厚みをわずか50mmに抑えたスリムなデザインを採用しています。天井や壁面に取り付けても圧迫感が少なく、洗練されたオフィスや店舗のインテリアデザインを損なうことなく、確実なセキュリティ性能を発揮します。

最大12mの広範囲な面警戒（Nタイプ）

TX-123Nは、特定のラインや面を監視するのに適した「面警戒」モデルです。最大12mの警戒距離をカバーし、窓際や壁沿い、通路などの侵入経路をピンポイントかつ強力にガードします。8対の検知ゾーンにより、高い捕捉率を実現しています。

エリアマスキングシートによる調整機能

付属のエリアマスキングシートを本体に装着することで、検知ゾーンの一部を物理的に遮断できます。これにより、最長ゾーンを消去して警戒距離を短くするなど、現場の環境や間取りに合わせた最適な警戒範囲のカスタマイズが可能です。

電池寿命を延ばす規制送信機能

人の出入りが激しい場所での無駄な電力消費を抑えるため、規制送信機能を搭載しています。一度送信した後、10秒または300秒間は送信を停止するように設定できるため、電池交換の手間を大幅に軽減し、長期運用をサポートします。

環境に応じた検知感度切替

設置環境の温度変化やノイズ状況に応じて、検知感度を「高」または「低」の2段階で切り替えることができます。誤動作が発生しやすい過酷な環境下でも、感度調整によって安定した運用を継続することが可能です。

運用信頼性を高める自己診断機能

約5時間ごとの定期送信機能により、電波の状態を常時監視できます。また、電池電圧の低下を知らせる「電池切れ報知」や、本体がベースから取り外された際に作動する「タンパー送信」を備えており、システムの死角を排除します。

入手性の高い単3アルカリ乾電池対応

電源には、どこでも入手しやすい単3形アルカリ乾電池2本を使用します。専用の電池ケースを用いることで、約2年の電池寿命（1日100回送信時）を実現。リチウム電池タイプのような特殊な電池の調達を待つことなく、スムーズなメンテナンスが可能です。

選定時に評価したい強み

  • 施工性の高さ： ワイヤレス式のため、複雑な配線工事が不要です。
  • 誤報対策： カウント処理と感度切替により、環境要因による誤動作を抑制。
  • 柔軟な設置： 調整ベースにより水平方向に25度の角度調整が可能。
  • 信頼のTAKEXブランド： 防犯センサー専業メーカーならではの高い検知精度。

施工・設置ガイド

設置の際は、侵入者が警戒エリアを「横切る」方向にセンサーを配置してください。センサーに向かって直線的に近づく動きは検知しにくい場合があります。また、取付高さは2m〜3.5mを推奨します。

確認項目 この製品での考え方
登録作業 設置前に受信機の近くで電池を入れ、警報電波を送信してID登録を行います。
テストモード 電源投入後、約3分間はテストモードとなり、検知に連動してLEDが点灯します。
設置面の強度 天井や壁の補強材がある場所にタッピングネジで確実に固定してください。
電波環境 金属製の遮蔽物がある場所は到達距離が短くなるため、事前に受信確認を推奨します。

製品仕様

項目 内容
品名パッシブセンサ送信機
品番TX-123N
検出方式パッシブインフラレッド方式（カウント処理）
警戒エリア面警戒 最大12m 8対
電源単3形アルカリ乾電池(LR-6)×2本 + バッテリケース / DC3V
電池寿命約2年（常温時、100回/日の送信回数として）※保証値ではありません
表示灯（赤色） テストモード：検知連動点灯
電池切れ/機器異常：約5秒に1回点滅
ウォームアップ：約1秒に1回点滅
送信信号警報信号、定期送信信号、機器異常信号、タンパー信号、電池切れ信号
検知感度高／低 切替
規制送信10／300秒 切替
エリア可変角度水平25°（ベースにて）
使用周波数帯域426MHz帯（小電力セキュリティシステムの無線設備）
空中線電力10mW以下
電波到達距離約100m（屋外見通し距離）
使用可能周囲温度-10℃〜+50℃（0℃以下・40℃以上は電池性能低下の恐れあり）
設置場所屋内天井面（別売アタッチメントにて壁付可）
外観本体:ABS樹脂、カバー:PE樹脂
質量約150g（電池含まず）

FAQ

Q：TX-123Nの「面警戒」とはどのような範囲ですか？ A：カーテン状の検知エリアを形成します。最大12m先まで、幅の狭い垂直な壁のような検知帯を作るため、窓際や廊下の監視に最適です。
Q：屋外でも使用できますか？ A：いいえ、本製品は屋内専用です。雨や湿気の多い場所、屋外での使用は故障の原因となります。
Q：電池切れはどうやってわかりますか？ A：本体の表示灯が約5秒に1回点滅します。また、受信機側にも電池切れ信号が送信されるため、受信機の通知で確認が可能です。
Q：電波はどのくらい届きますか？ A：屋外の見通し距離で約100mです。ただし、建物の構造（コンクリート壁や金属扉など）により短くなるため、設置時のテストが必要です。
Q：規制送信機能（300秒）とは何ですか？ A：一度検知して送信した後、5分間は次の送信を行わない設定です。オフィスなどで人が頻繁に通る場所での電池消耗を防ぐのに役立ちます。
Q：犬や猫がいても大丈夫ですか？ A：本製品（Nタイプ）は面警戒のため、床面を動くペットを検知する可能性があります。小動物がいる環境には、水平警戒型の「TX-123PI」を推奨します。
Q：エリアの長さを12mより短くすることはできますか？ A：はい、付属のエリアマスキングシートを使用することで、最長ゾーンをカットして警戒距離を調整することが可能です。
Q：定期送信機能とは何ですか？ A：約5時間ごとに「正常に動作している」という信号を自動で送信する機能です。これにより、知らない間に電池が切れたり故障したりしている状態を防ぎます。
Q：検知感度を「低」にするのはどのような時ですか？ A：エアコンの風や日光の反射などにより、誤作動が発生しやすい環境下で使用する場合に設定します。
Q：設定を変更した後、すぐに確認できますか？ A：電池を入れてから約3分間はテストモードになるため、検知とLED点灯をリアルタイムで確認しながら調整が行えます。
