パッシブセンサ送信機 水平警戒(PI):ペットアレイ [TX-123PIL]

パッシブセンサ送信機 水平警戒(PI):ペットアレイ [TX-123PIL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサ送信機 ワイヤレス 水平警戒(ペットアレイ) 屋内用

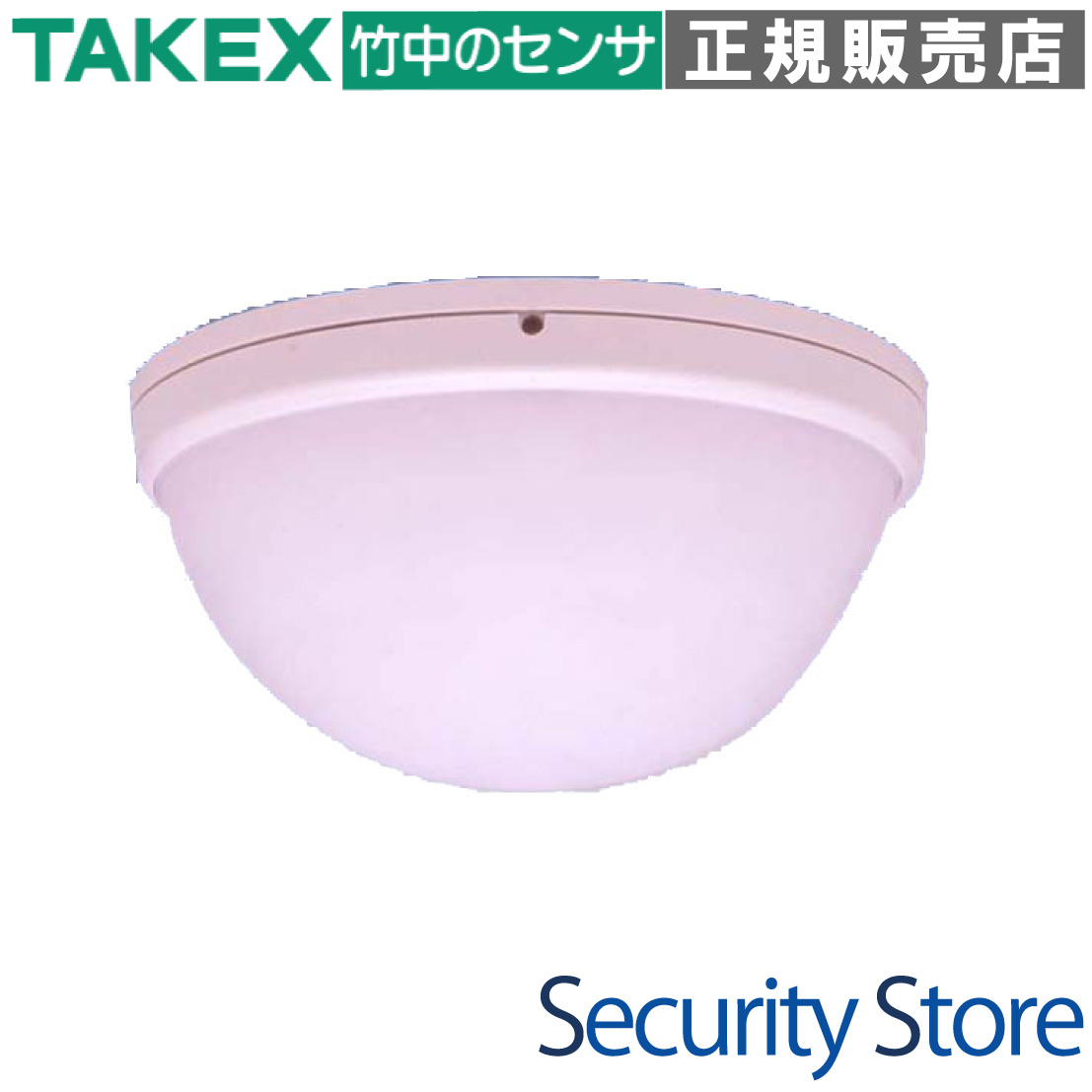

TX-123PIL パッシブセンサ送信機 水平警戒(PI):ペットアレイ

TX-123PILは、犬や猫などの小動物が活動する環境でも誤報を抑えて警戒できる、水平警戒（ペットアレイ）方式を採用したワイヤレスパッシブセンサ送信機です。厚みわずか50mmのスリムデザインで、インテリアを損なうことなく高度なセキュリティ環境を構築できます。

  • 型番： TX-123PIL
  • 製品名： パッシブセンサ送信機 水平警戒(PI):ペットアレイ
  • 警戒方式： パッシブインフラレッド方式（水平警戒・ペットアレイ）
  • 主な用途： ペット共生住宅、店舗、オフィス等の侵入監視
  • 設置場所： 屋内壁面（取付高さ 約1m）
  • 電源： リチウム電池（CR17450E-R-2-CM2）付属

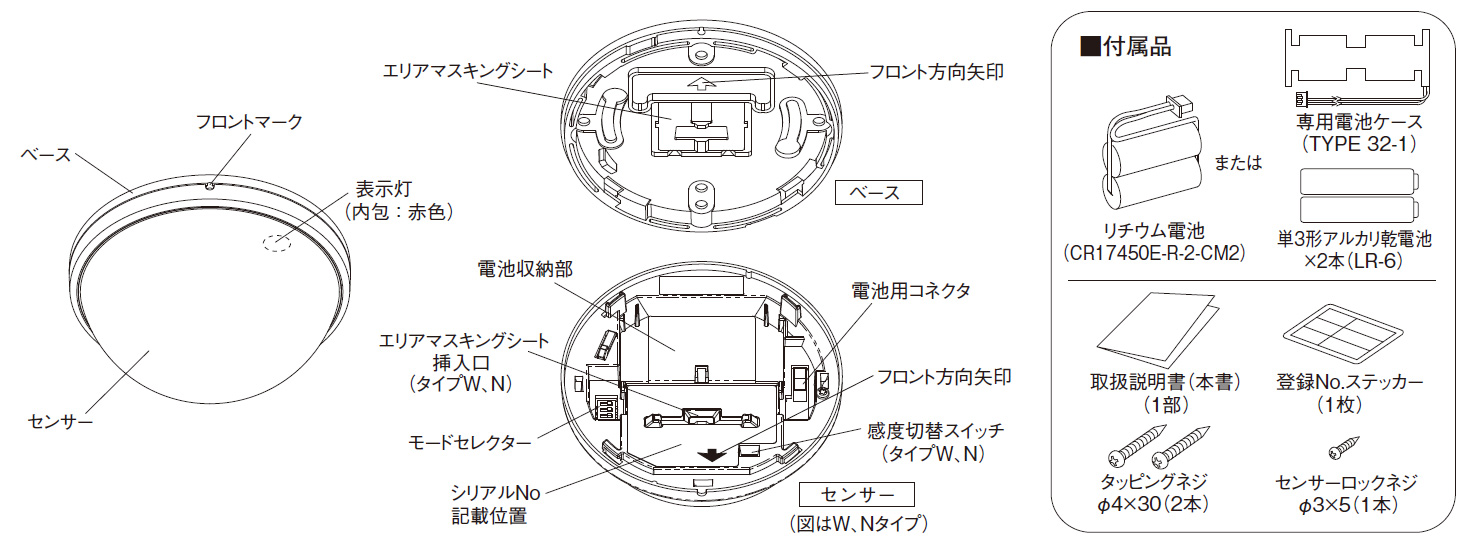

TX-123PIL パッシブセンサ送信機 製品画像

資料ダウンロード

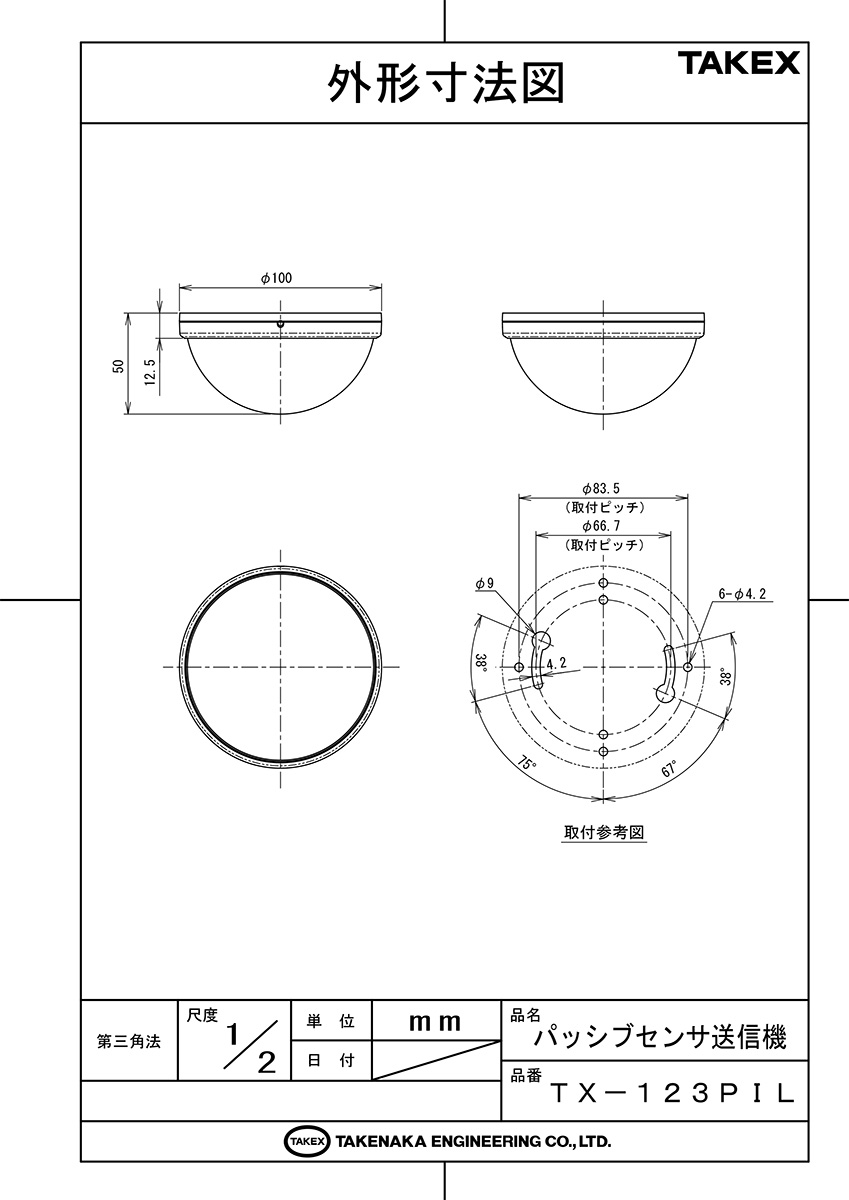

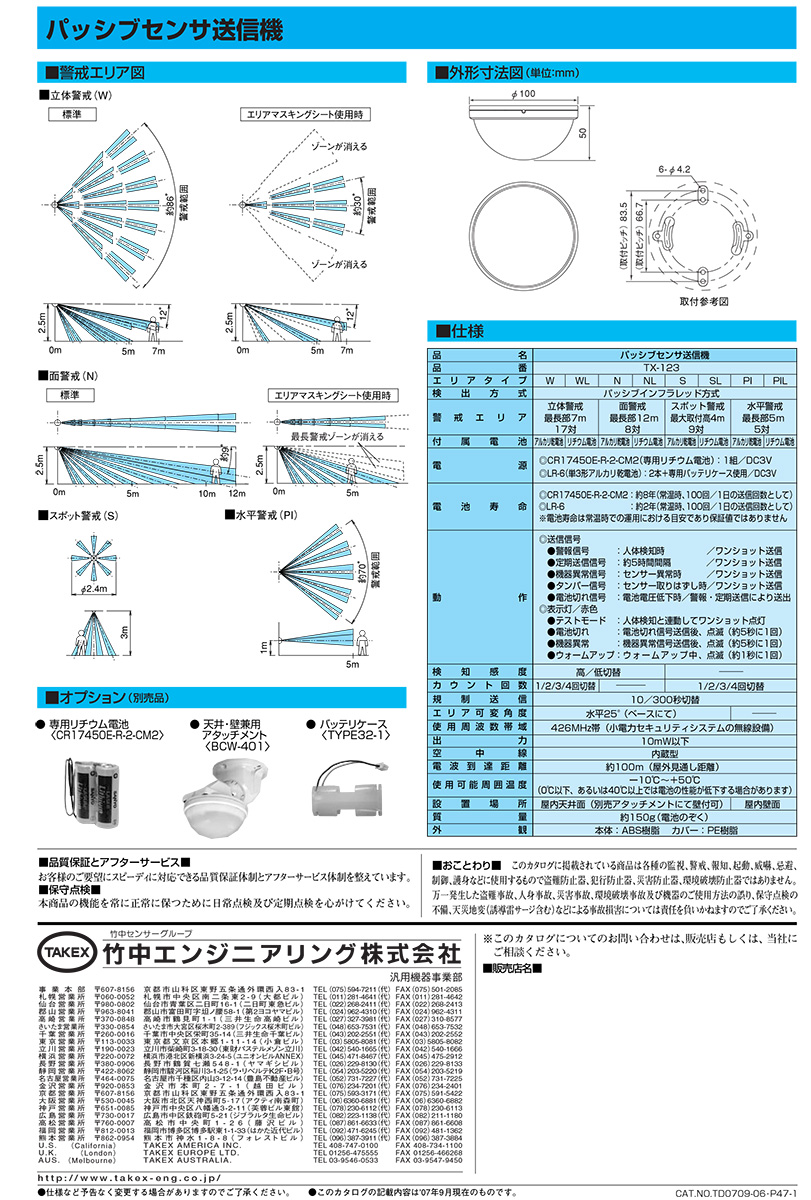

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ペット（犬・猫等）を飼育している室内
  • 床面付近に動体要因がある環境
  • 配線工事が困難な既設の建物
  • 目立たない警戒器を求めるオフィスや店舗

導入前に確認したいポイント

  • 壁面取付専用（高さ約1m）となります
  • 屋内専用につき、屋外や水周りは不可です
  • 電波到達距離は屋外見通し約100mです
  • 受信機側への登録作業が必要です

特長

厚み50mmのスリム＆超薄型設計

壁面に設置した際も圧迫感を与えない、わずか50mmの厚みに抑えたスリムなデザインです。セキュリティ機器としての存在感を最小限に留め、空間の美観を損なうことなく設置が可能です。

ペットとの共生を考慮した水平警戒（ペットアレイ）

検知ゾーンを水平方向に限定することで、床面を移動するペットの動きを拾いにくくし、人間（上半身の変化）を確実に捉える「水平警戒（PIタイプ）」を採用しています。小動物が常時動き回る室内での誤報対策に極めて有効です。

高度な信号処理を実現するカウント切替機能

設置場所の環境ノイズや温度変化の激しさに合わせ、検知信号のカウント回数を1回・2回・3回・4回の4段階で設定可能です。誤動作要因が多い場所でも、設定を最適化することで信頼性の高い運用が行えます。

電池寿命を最大化する規制送信機能

人の出入りが激しい場所での頻繁な送信を抑える「規制送信機能」を搭載。送信規制時間を10秒または300秒から選択でき、運用スタイルに合わせて電池の消耗を大幅に軽減できます。

リチウム電池採用による約8年の長寿命運用

付属の専用リチウム電池を使用することで、1日100回送信という高頻度の運用下でも約8年間の電池寿命を実現します。頻繁な電池交換の手間とコストを削減し、長期的な安定稼働をサポートします。

異常を逃さない自己診断・通知機能

定期的に電波を送信して接続状態を監視する「定期送信機能」や、電池電圧の低下を知らせる「電池切れ報知機能」、センサー内部の故障を検知する「機器異常報知機能」を備えており、万が一のトラブルを即座に把握できます。

いたずら防止のタンパー送信機能

本体がベースから取り外された際にタンパー信号を送信します。侵入者による機器の無効化やいたずらを確実に検知し、システムの健全性を維持します。

選定時に評価したい強み

  • ペット対応力： 水平警戒方式によりペット同居環境での誤報を劇的に低減
  • 超低消費電力： リチウム電池1組で約8年の長寿命を実現する省エネ設計
  • 施工性の高さ： 完全ワイヤレス、ベース脱着時のロック機能付きで設置が容易
  • 信頼のTAKEXブランド： 誤動作に強い信号アルゴリズムと充実の自己診断機能

施工・設置ガイド

TX-123PILを最大限活用するための設置条件と運用ポイントです。

確認項目 この製品での考え方
推奨設置高さ 床上 約1.0m。ペットの高さより上に検知ゾーンが来るよう調整してください。

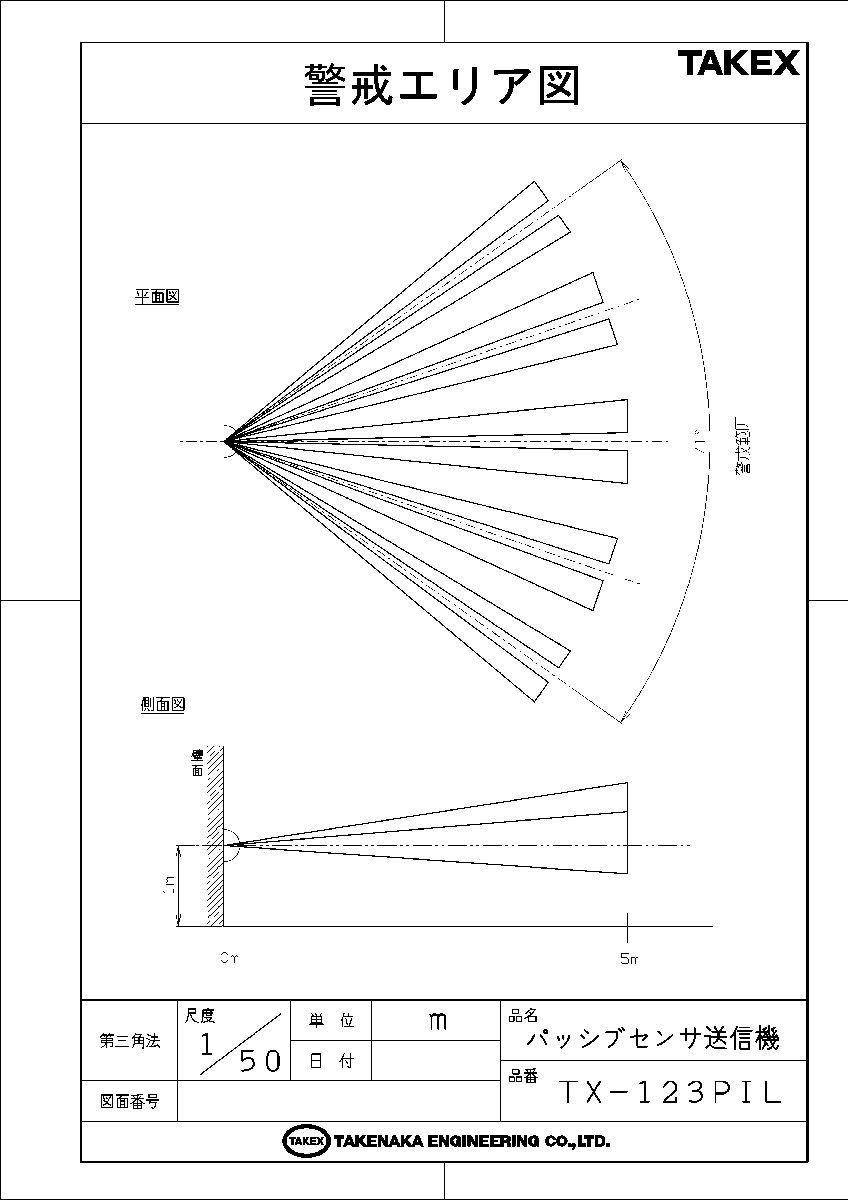

検知距離・範囲 最長部5m。水平方向に約70度の範囲をカバーします。
電波確認 設置前に仮止めし、受信機側で電波が確実に届くか「テストモード」で確認してください。
禁止場所 直射日光、エアコンの吹き出し口付近、揺れるカーテンの近くは避けてください。

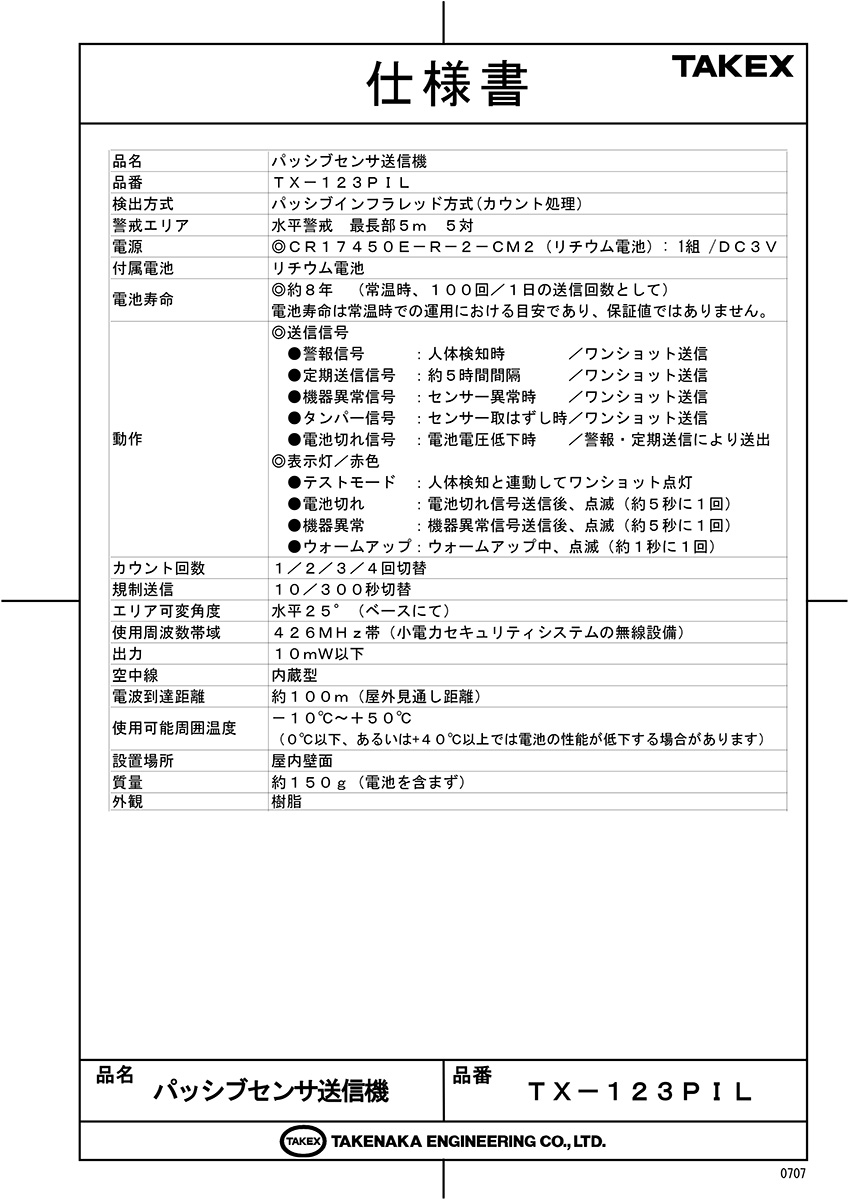

製品仕様

項目 内容
品名 パッシブセンサ送信機
品番 ＴＸ－１２３ＰＩＬ
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア 水平警戒　最長部５ｍ　５対
電源 ◎ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２（リチウム電池）：１組／ＤＣ３Ｖ
付属電池 リチウム電池
電池寿命 ◎約８年（常温時、１００回／１日の送信回数として）
※目安であり保証値ではありません。
送信信号 ●警報信号：人体検知時／ワンショット送信
●定期送信信号：約５時間間隔／ワンショット送信
●機器異常信号：センサー異常時／ワンショット送信
●タンパー信号：センサー取はずし時／ワンショット送信
●電池切れ信号：電池電圧低下時／警報・定期送信により送出
表示灯（赤色） ●テストモード：点灯
●電池切れ：点滅（約５秒に１回）
●機器異常：点滅（約５秒に１回）
●ウォームアップ：点滅（約１秒に１回）
カウント回数 １／２／３／４回切替
規制送信 １０／３００秒切替
エリア可変角度 水平２５°（ベースにて）
使用周波数帯域 ４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
空中線電力 １０ｍＷ以下
電波到達距離 約１００ｍ（屋外見通し距離）
使用可能周囲温度 －１０℃〜＋５０℃（０℃以下・４０℃以上では電池性能低下の可能性あり）
設置場所 屋内壁面
質量 約１５０ｇ（電池を含まず）
外観 樹脂

FAQ

Q：ペットが室内を自由に動いても本当に反応しませんか？ A：TX-123PILは水平警戒方式を採用しており、床面付近を移動するペットは検知しにくくなっています。ただし、ペットが机やソファに飛び乗るなど、センサーの高さ（約1m）に近づくと検知される可能性があるため、設置位置の検討が必要です。
Q：電池交換の時期はどうやってわかりますか？ A：電池の電圧が低下すると、本体の表示灯が約5秒に1回点滅してお知らせします。また、受信機側へも電池切れ信号を送信するため、システム全体で異常を把握できます。
Q：電波が届かない場合はどうすればよいですか？ A：見通し100mが目安ですが、壁や遮蔽物により短くなることがあります。その場合は、別売の中継機を設置して電波を延長することを推奨します。
Q：カウント回数の設定はどれが良いですか？ A：通常は出荷時設定の「2回」で問題ありません。窓際などで温度変化が激しく誤作動しやすい場合は「3回」や「4回」に増やすことで、信頼性を高めることができます。
Q：ガラス越しに外の人間を検知してしまいますか？ A：パッシブセンサーの遠赤外線はガラスを透過しません。したがって、ガラスの向こう側にいる人を検知することはありませんが、ガラス自体が直射日光で熱せられると影響を受ける場合があるため、設置方向に注意してください。
Q：規制送信時間を300秒にするメリットは何ですか？ A：日中に人の動きが非常に多い場所（リビングや通路など）で運用する場合、一度検知した後の送信を5分間休止させることで、電池の消耗を大幅に抑え、寿命を延ばすことができます。
Q：定期送信機能とはどのようなものですか？ A：約5時間ごとに「正常に動作している」という信号を自動で送信する機能です。これにより、受信機側で送信機の紛失や電波遮断、故障を常にモニタリングできます。
Q：屋外の駐車場などで使用できますか？ A：本製品は屋内専用です。雨水や過度な湿気には対応していないため、屋外での使用は避けてください。
Q：設置後にエリアの微調整はできますか？ A：ベースの取付穴を利用することで、水平方向に最大25度の角度調整が可能です。
Q：登録作業は電池を入れるだけで完了しますか？ A：いいえ、受信機を登録モードにした状態で、本機から警報信号を送信してIDを学習させる必要があります。詳細は受信機および本機の取扱説明書に従ってください。
