パッシブセンサ送信機 立体警戒(W):最大警戒距離7m [TX-123WL]

パッシブセンサ送信機 立体警戒(W):最大警戒距離7m [TX-123WL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー ワイヤレス送信機 屋内天井用 小電力セキュリティ

TX-123WL パッシブセンサ送信機 立体警戒(W):最大警戒距離7m

厚みわずか50mmのスリムデザインで室内の美観を損なわない、ワイヤレスタイプの屋内用パッシブセンサ送信機です。

人体の移動による遠赤外線エネルギーの変化を捉え、電波で受信機へ報知します。リチウム電池採用により約8年の長寿命を実現し、メンテナンス負担を大幅に軽減。店舗、オフィス、一般住宅まで幅広い空間の侵入監視に最適です。

  • 型番： TX-123WL
  • 警戒エリア： 立体警戒（最大7m・17対）
  • 電源： リチウム電池（DC3V）付属
  • 電池寿命： 約8年（1日100回送信時）
  • 設置場所： 屋内天井面（別売金具で壁付可）
  • 通信距離： 約100m（見通し）

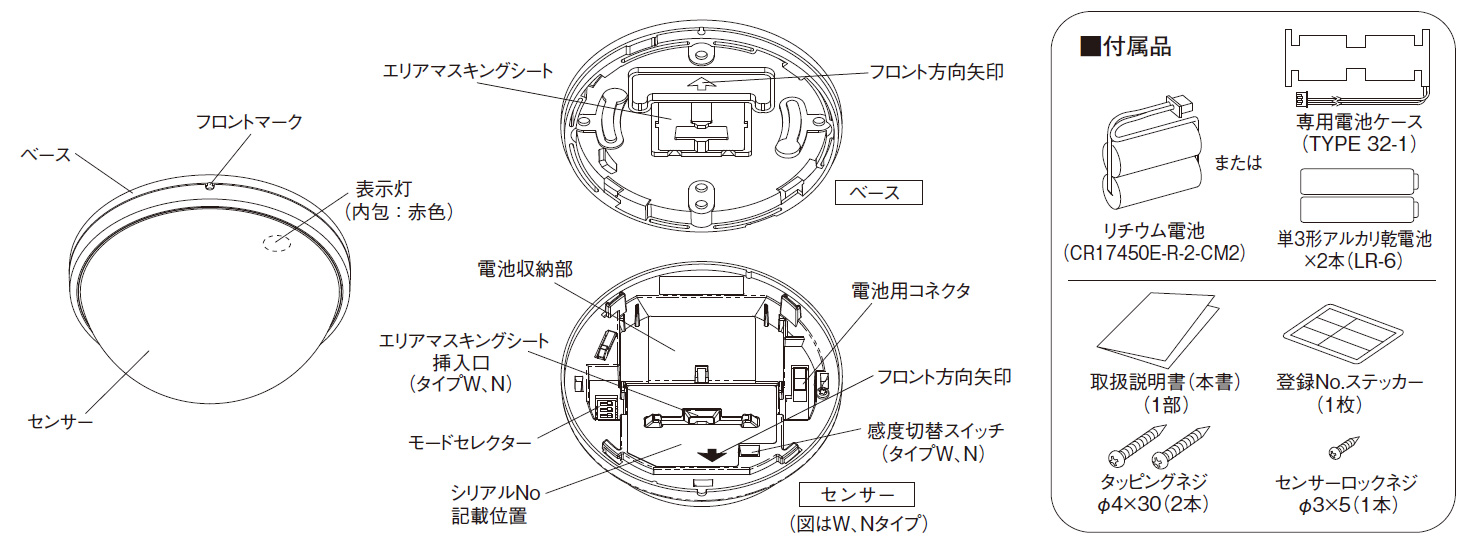

TX-123WL パッシブセンサ送信機

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・オフィスの夜間侵入監視
  • 一般住宅のリビングや玄関の警戒
  • 配線が困難な既設建物への導入
  • 美観を重視するショールーム等の施設

導入前に確認したいポイント

  • 屋内専用です。屋外や湿気の多い場所は不可。
  • ガラス越しの人体は検知できません。
  • エアコンの吹き出し口付近は避けてください。
  • 受信機との間に遮蔽物がないか確認してください。

特長

厚み50mmのスリム設計で美観を維持

本体の厚みをわずか50mmに抑えた薄型デザインを採用。天井に設置しても圧迫感が少なく、洗練されたインテリアや店舗デザインを損なうことなく設置が可能です。

立体警戒エリア（最大距離7m）に対応

「Wタイプ」として、空間を効率的にカバーする立体警戒エリアを備えています。17対の検知ゾーンにより、最大7m先までの侵入者の動きを確実にキャッチします。

エリアマスキングシートによる範囲調整

付属のエリアマスキングシートを使用することで、特定の検知ゾーンを物理的にカットできます。窓際や動くものがある場所など、誤動作の原因となるエリアを除外した運用が可能です。

誤報を抑制する「カウント切替機能」

設置環境のノイズレベルに合わせて、検知信号を何回受けた際に警報を出すか（1/2/3/4回）を選択できます。温度変化の激しい場所では回数を増やすことで、誤動作のリスクを低減します。

電池寿命を延ばす規制送信機能

一度検知した後の送信規制時間を10秒または300秒から選択可能。人の出入りが頻繁な場所では300秒設定にすることで、無駄な通信を抑え電池寿命を最大化できます。

環境に合わせた「検知感度切替」

設置する現場の状況に応じて、検知感度を「高」または「低」の2段階で調整できます。より確実な検知が必要な場所や、逆に誤報要因が多い場所での微調整に役立ちます。

約8年の超長寿命を実現（リチウム電池）

省電力設計により、付属のリチウム電池で約8年間の運用が可能です（1日100回送信時）。頻繁な電池交換の手間とコストを削減し、長期にわたる安定稼働をサポートします。

定期送信・タンパー機能による高い信頼性

約5時間ごとの定期送信機能で常に通信状態を監視。また、センサーがベースから外された際のタンパー送信機能により、いたずらや取り外しを即座に報知します。

選定時に評価したい強み

  • 長寿命： 電池交換サイクルが非常に長く、保守メンテナンス費を抑制。
  • 柔軟な調整： カウント回数、感度、マスキングにより現場環境へ最適化。
  • 確実な監視： 定期送信機能により、万が一の故障や電池切れも受信機で把握。
  • スリム筐体： 法人施設でも採用しやすい、目立たない円形フォルム。

施工・設置ガイド

本機は受信機（または中継機）への登録作業が必要です。設置前に以下の手順で動作確認を行ってください。

工程 作業内容・注意点
登録作業 受信機を登録モードにし、センサーに電池を入れ、1分待機後にセンサーの前で手を動かして発報信号を送ります。
設置高さ 天井面への設置を推奨（2.0m〜3.5m）。別売の金具で壁面への取付も可能です。
電波確認 仮設置状態で、設置場所から受信機まで確実に電波が届くか動作テストを行ってください。
固定方法 ベースをネジ留めした後、本体を装着し、必ず付属のロックネジで本体とベースを固定してください。

表示灯の動作状態

状態 LED表示
ウォームアップ中 約1秒に1回点滅（電源投入後 約1分間）
検知（テストモード時） 点灯（人体検知と連動）
電池切れ / 機器異常 約5秒に1回点滅（異常信号送信後）

トラブルシューティング

全く動作しない場合は？ 電池のコネクタが正しく接続されているか確認してください。また、電源投入直後の1分間はウォームアップ期間のため検知しません。
LEDが5秒に1回点滅している 電池切れ報知、またはセンサー内部の機器異常です。新しいリチウム電池への交換を試み、改善しない場合は修理を依頼してください。

製品仕様

項目 内容
品名パッシブセンサ送信機
品番ＴＸ－１２３ＷＬ
検出方式パッシブインフラレッド方式（カウント処理）
警戒エリア立体警戒　最長部７ｍ　１７対
電源◎ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２（リチウム電池）：１組／ＤＣ３Ｖ
付属電池リチウム電池
電池寿命◎約８年（常温時、１００回／１日の送信回数として）
※保証値ではありません。
送信信号●警報信号：人体検知時／ワンショット送信
●定期送信信号：約５時間間隔／ワンショット送信
●機器異常信号：センサー異常時／ワンショット送信
●タンパー信号：センサー取はずし時／ワンショット送信
●電池切れ信号：電池電圧低下時／警報・定期送信により送出
表示灯（赤色）●テストモード：検知連動点灯
●電池切れ・機器異常：約５秒に１回点滅
●ウォームアップ：約１秒に１回点滅
検知感度高／低切替
カウント回数１／２／３／４回切替
規制送信１０／３００秒切替
エリア可変角度水平２５°（ベースにて）
使用周波数帯域４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力１０ｍＷ以下
空中線内蔵型
電波到達距離約１００ｍ（屋外見通し距離）
使用可能周囲温度－１０℃〜＋５０℃
設置場所屋内天井面（別売アタッチメントにて壁付可）
質量約１５０ｇ（電池を含まず）
外観樹脂（ABS樹脂、カバー：PE樹脂）
外形寸法直径 φ100mm × 高さ 50mm

FAQ

Q：電池交換の目安はどれくらいですか？ A：付属のリチウム電池を使用し、1日100回送信する環境で約8年が目安です。電池電圧が低下するとLEDが点滅してお知らせします。
Q：屋外で使用することはできますか？ A：いいえ、本機は屋内専用です。雨や湿気の多い場所への設置は故障の原因となりますので避けてください。
Q：電波はどのくらいの距離まで届きますか？ A：屋外の見通し距離で約100mです。ただし、壁（特に鉄筋コンクリートや断熱材入り）や障害物により、実際の到達距離は短くなります。
Q：猫や犬を飼っている環境でも使えますか？ A：本製品（Wタイプ）は床付近の動きも検知するため、小動物で反応する可能性があります。ペットがいる場合は「水平警戒(PIタイプ)」の利用をご検討ください。
Q：窓ガラス越しに外の侵入者を検知できますか？ A：検知できません。パッシブセンサーは遠赤外線の変化を捉えるため、ガラスは赤外線を遮断してしまいます。
Q：誤作動を防ぐための設定はありますか？ A：カウント回数切替（1回〜4回）や感度切替（高/低）機能があります。環境に応じて回数を増やす、または感度を下げることで誤報を軽減できます。
Q：エリアマスキングシートは何に使うのですか？ A：特定の検知ゾーンを塞ぐために使用します。例えば、検知範囲内に観葉植物やエアコンの吹き出し口がある場合に、その部分を検知しないように調整できます。
Q：受信機への登録は難しいですか？ A：受信機を登録モードにしてから、本機の電池を繋いで発報信号を送るだけで登録可能です。また、本体記載のシリアルNo.を直接入力して登録することもできます。
Q：LEDが5秒に1回点滅し続けています。 A：電池切れ報知、または機器の異常信号を送信した状態です。電池を交換しても点滅が消えない場合は、機器故障の可能性があります。
Q：設置高さの制限はありますか？ A：天井設置の場合、2.0m〜3.5mの高さに設置してください。それ以外の高さでは、仕様通りの警戒エリアが確保できない場合があります。
