パッシブセンサ送信機 スポット警戒(S) [TX-123SL]

パッシブセンサ送信機 スポット警戒(S) [TX-123SL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー ワイヤレス送信機 屋内用 小電力セキュリティ

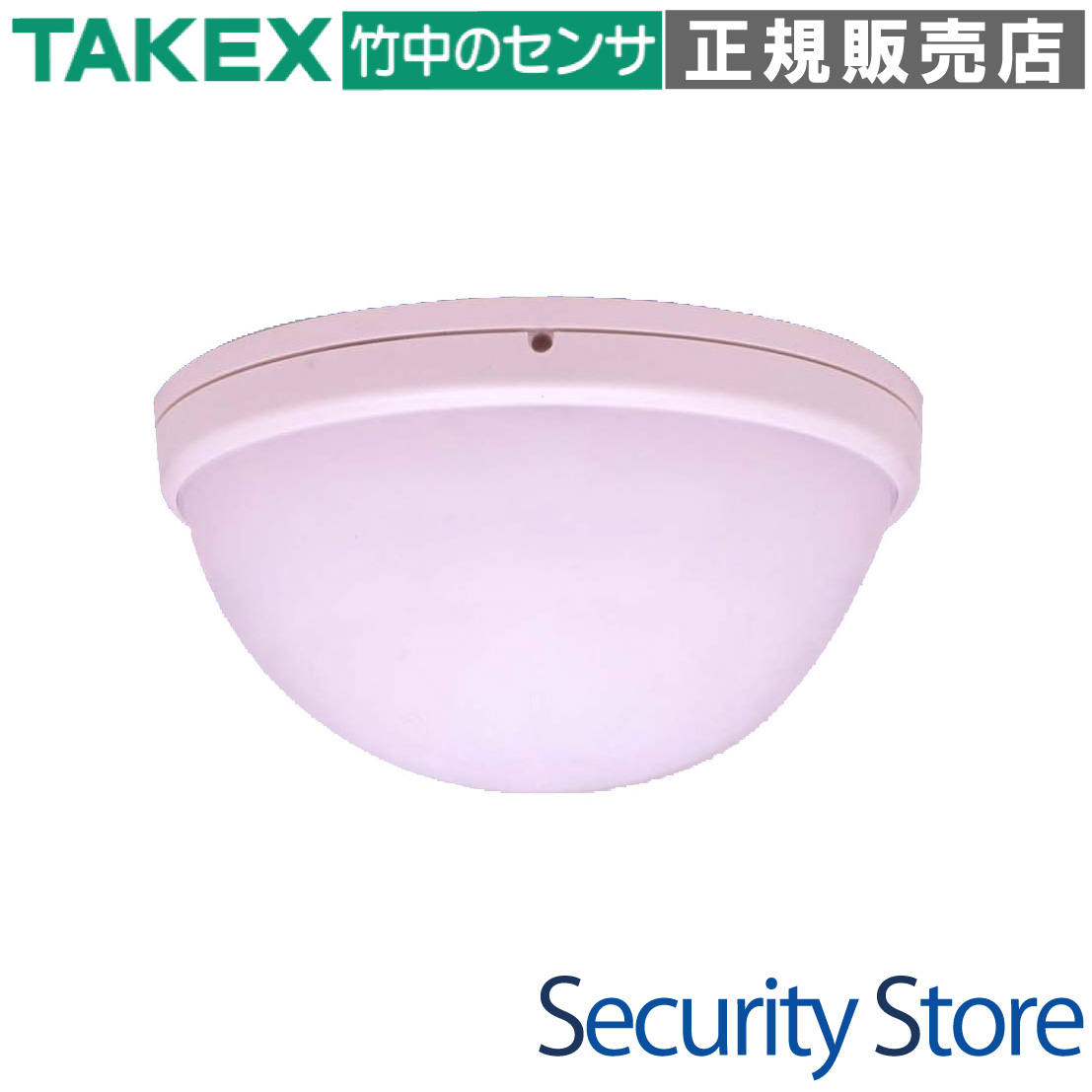

TX-123SL パッシブセンサ送信機 スポット警戒(S)

TX-123SLは、厚さわずか50mmの超薄型デザインを採用したスポット警戒用パッシブセンサ送信機です。人体の移動を熱源の変化として検知し、ワイヤレスで受信機へ報知します。配線工事が困難な場所や美観を重視するオフィス・店舗での限定的な侵入警戒に最適なBtoB向けセキュリティ端末です。

  • 型番： TX-123SL
  • 製品名： パッシブセンサ送信機 スポット警戒(S)
  • 検知方式： パッシブインフラレッド方式（カウント処理）
  • 警戒エリア： スポット警戒（最大取付高さ4m / 円錐状エリア）
  • 電源： リチウム電池（付属）
  • 通信方式： 426MHz帯 小電力セキュリティシステム

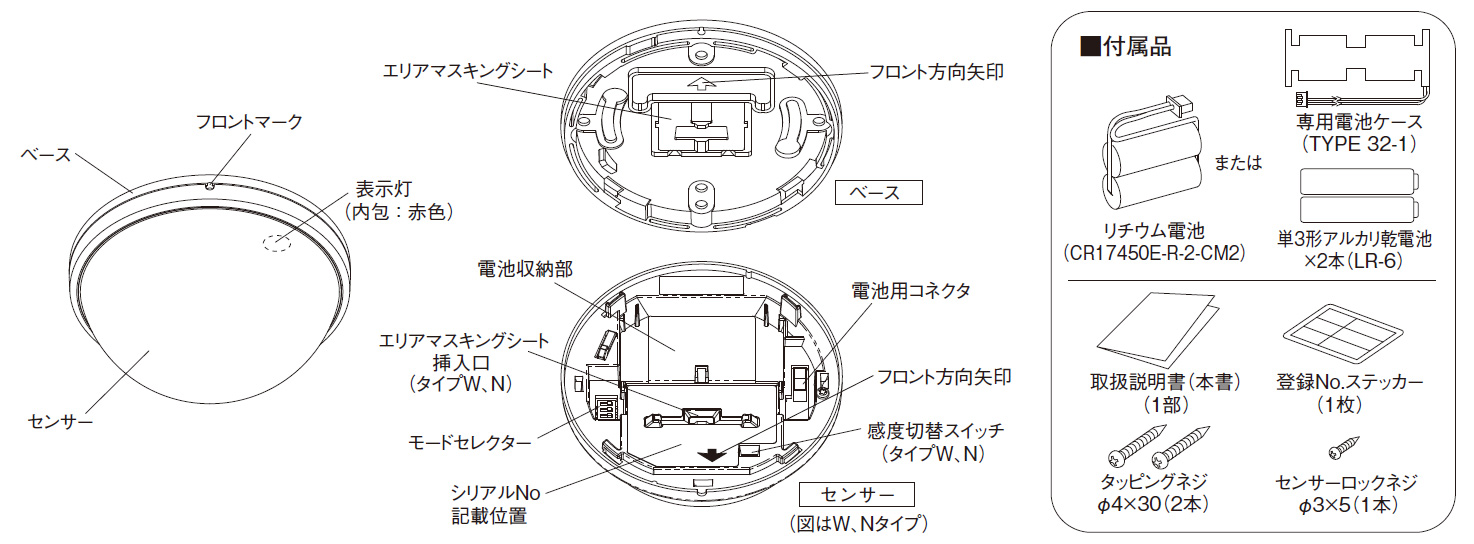

TX-123SL パッシブセンサ送信機

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗の出入り口、扉前の限定警戒
  • レジ周り、金庫室などの特定ポイント監視
  • 美観を損ねたくないオフィス・住宅の内装
  • 既設建物への後付けワイヤレス警備導入

導入前に確認したいポイント

  • 屋内専用です（屋外・半屋外は使用不可）
  • 受信機までの電波到達距離（見通し100m以内）
  • 天井高さ（2m〜4m推奨）の確認
  • ガラス越しには検知できない特性の理解

特長

厚さ50mmの超薄型スリム設計

本体の厚みをわずか50mmに抑えた薄型タイプです。天井に設置しても圧迫感がなく、空間の美観を損なわずにさりげなく警戒エリアを構築できます。

限定された範囲を逃さないスポット警戒

「スポット警戒(S)」モデルは、センサーを中心とした円錐状の検知エリアを形成します。扉の前や通路の一部など、侵入経路をピンポイントでカバーしたい現場に最適です。

誤動作を大幅に軽減するカウント切替機能

設置場所の環境（温度変化や空調の有無など）に合わせて、検知信号のカウント回数を1回〜4回の間で任意に設定可能です。誤報の原因となる微細な変化を排除し、信頼性の高い検知を実現します。

運用効率を高める規制送信機能

一度警報を送信した後、一定時間（10秒または300秒）は送信を停止する機能を搭載しています。人の出入りが激しい日中の電池消耗を劇的に抑え、長期間の運用をサポートします。

約8年の長期電池寿命

省電力設計とリチウム電池の採用により、1日100回の送信を行っても約8年という長寿命を実現しました（常温運用時）。メンテナンスの頻度を最小限に抑え、管理コストを低減します。

電波の状態を常時管理する定期送信機能

約5時間ごとに定期送信信号を送信します。受信機側で電波の状態を常時モニタリングできるため、機器の故障や不測の通信断絶を早期に把握することが可能です。

いたずらや取り外しを検知するタンパー送信

センサー本体がベースから取り外されると即座にタンパー信号を送信します。第三者による故意の無効化を防ぎ、システムの完全性を守ります。

電池切れ・機器異常の自動報知機能

電池電圧の低下や内部回路の異常を検知すると、表示灯の点滅と共に出力信号を送信します。トラブルが発生する前にメンテナンス時期を把握でき、ダウンタイムを防ぎます。

選定時に評価したい強み

  • 施工性の高さ： 完全ワイヤレスのため、配線引き回しが不要。
  • 柔軟な調整： ベース部分での角度調整（水平25度）により、現場の状況に合わせたエリア補正が可能。
  • 高い信頼性： 426MHz帯の小電力無線を採用し、安定した通信距離を確保。
  • 視認性の高いLED： テストモードや異常発生をLEDの点滅パターンで明確に表示。

施工・設置ガイド

本機は人体の移動による遠赤外線の変化を捉えるため、設置場所の選定が重要です。侵入者がエリアを横切るような位置への設置を推奨します。

確認項目 この製品での考え方
推奨設置高さ 2.0m〜4.0m（3.0m以上の場合は2台使用を検討）
検知対象との距離 高さ2.5m設置時、直径約2.0mの範囲をスポット警戒
設置禁止場所 エアコンの吹き出し口付近、直射日光の当たる場所、動植物のある場所
電波環境 周囲が金属で囲まれた場所は到達距離が短くなるため、中継機の使用を検討

製品仕様

項目 内容
品名 パッシブセンサ送信機
品番 ＴＸ－１２３ＳＬ
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア スポット警戒　最大取付高４ｍ　９対
電源 ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２（リチウム電池）：１組／ＤＣ３Ｖ
付属電池 リチウム電池
電池寿命 約８年（常温時、１００回／１日の送信回数として）※保証値ではありません
送信信号 警報信号、定期送信信号（約5時間）、機器異常信号、タンパー信号、電池切れ信号
表示灯（赤色） ウォームアップ（1秒に1回点滅）、テストモード（点灯）、異常・電池切れ（5秒に1回点滅）
カウント回数 １／２／３／４回切替
規制送信 １０／３００秒切替
エリア可変角度 水平２５°（ベースにて）
使用周波数帯域 ４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力 １０ｍＷ以下
空中線 内蔵型
電波到達距離 約１００ｍ（屋外見通し距離）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメントBCW-401にて壁付可）
質量 約１５０ｇ（電池を含まず）
外観 樹脂（ABS樹脂/PE樹脂）

FAQ

Q：電池寿命はどれくらいですか？ A：付属のリチウム電池を使用した場合、1日100回の送信を目安として約8年間の運用が可能です。ただし、規制送信時間の設定や周囲温度によって変動します。
Q：ガラス越しに外の侵入者を検知できますか？ A：パッシブセンサーの特性上、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。
Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。雨や湿気の多い場所、急激な温度変化のある場所への設置は避けてください。
Q：電波が届かない場合はどうすればよいですか？ A：設置場所を変更するか、別売の中継機を使用して電波を中継してください。
Q：カウント回数の設定はどのように使い分ければいいですか？ A：通常は2回（出荷時設定）で運用します。小動物や激しい温度変化による誤動作が懸念される場所では3〜4回に設定することで安定性が向上します。
Q：設置後、すぐに動作確認ができますか？ A：電池投入後、約1分間のウォームアップが終了すると、自動的に3分間のテストモードに入ります。この間、検知と連動してLEDが点灯するため確認が容易です。
Q：壁に取り付けることはできますか？ A：標準では天井設置用ですが、別売のアタッチメント「BCW-401」を使用することで壁面への取り付けが可能になります。
Q：規制送信機能（300秒設定）のメリットは何ですか？ A：店舗など営業時間中に人の動きが絶えない場所で、頻繁な電波送信を抑制し、電池の寿命を最大化するために使用します。
Q：電池が切れた場合、受信機でわかりますか？ A：はい。電池電圧が低下すると電池切れ信号を送信し、受信機側で報知することができます。また、本体のLEDも点滅してお知らせします。
Q：登録作業は難しいですか？ A：受信機を登録モードにし、送信機の前で手を動かすだけで簡単に発報登録が可能です。または、本体裏面のシリアルNo.を入力して登録することもできます。
