屋外用炎センサ送信機 [TX-124L(B)]

Q: 太陽の光で誤作動しませんか？

直射日光が検知窓に直接入ると誤動作の原因となります。太陽を直視しない角度で取り付けてください。

Q: 電池寿命はどのくらいですか？

常温時で約5年です。待機状態や定期送信を含む目安です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）炎センサーワイヤレス屋外防雨 426MHz帯

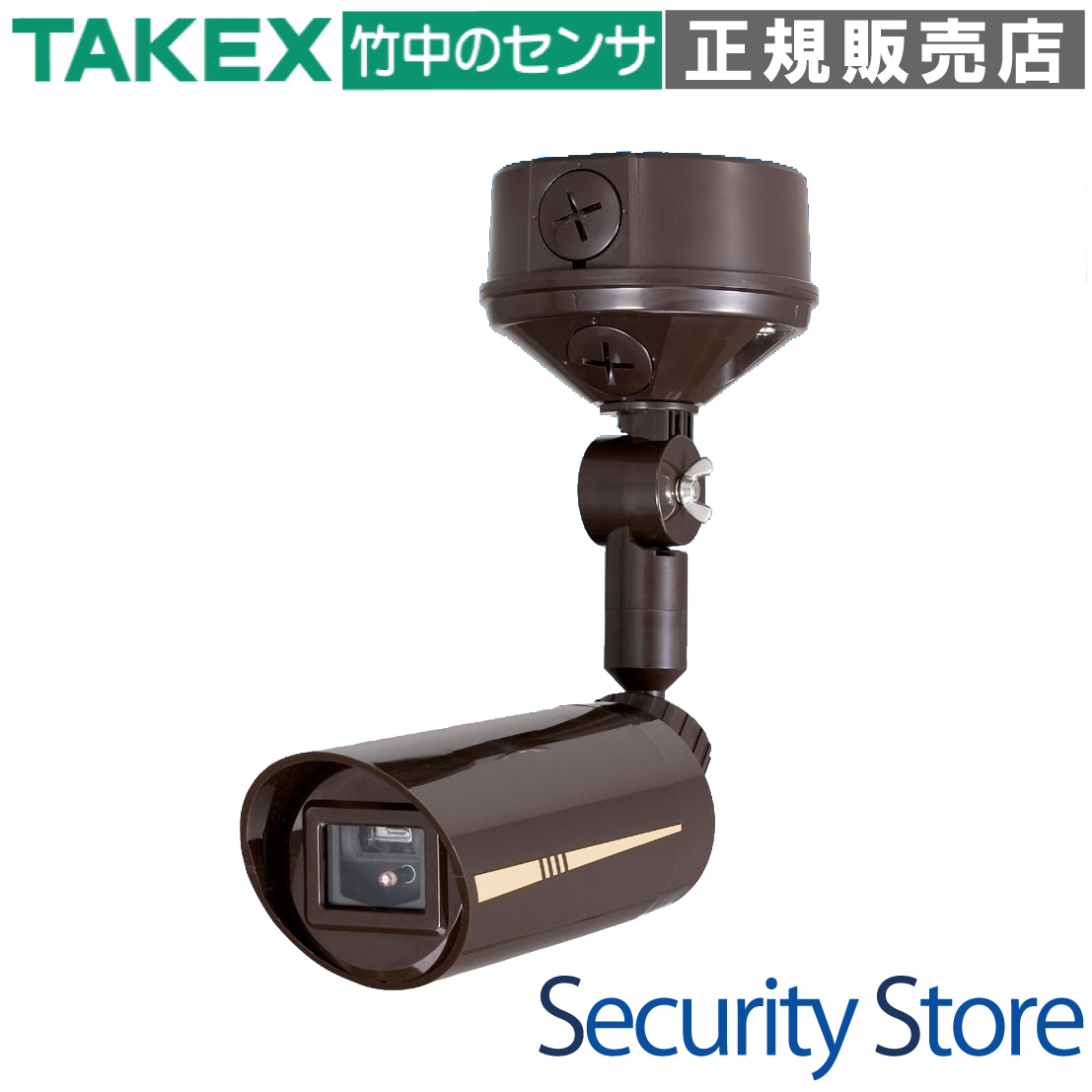

TX-124L(B) 屋外用炎センサ送信機

30m先の炎を瞬時にキャッチし、小電力ワイヤレスで報知する屋外対応の炎センサー送信機です。紫外線検出方式を採用しており、熱や煙では反応しにくい火災の初期段階を確実に捉えます。

型番： TX-124L(B)
製品名： 屋外用炎センサ送信機（ブラウン）
方式 / カテゴリ： 紫外線検出方式 / 小電力ワイヤレスセキュリティシステム
主な用途： 禁煙場所の監視、ゴミ置き場の放火監視、重要文化財の防火、資材置場の火災予知
設置場所： 屋内・屋外（防雨構造 IP43相当）
電源： 専用リチウム電池（CR17450E-R-2-CM2）または ACアダプター（オプション）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）

この製品が向いている用途

不特定多数が立ち入る「禁煙エリア」での喫煙監視
放火の標的になりやすい「ゴミ置き場」の夜間監視
神社仏閣・木造建築など、初期消火が極めて重要な現場
電源確保が難しい屋外資材置場や倉庫周辺

導入前に確認したいポイント

検知対象がガラス越しでないか（紫外線を通さないため不可）
周辺に溶接光、殺菌灯、アーク放電などの強い紫外線源がないか
受信機までの電波到達距離（見通し約100m）は十分か
取付高さに対し、検知エリアが適切にカバーできているか

特長

30m先の微小な炎を瞬時に検知する高度な素子

炎に含まれる特有の紫外線波長（185〜260nm）を捉える高感度センサーを搭載。ライター程度の小さな炎なら10m先から、15cm角の火皿の炎なら30m先から瞬時に検知し、被害が広がる前に確実に信号を送信します。

送信機内蔵・電池駆動による配線レス施工

本体内に小電力ワイヤレス送信機を内蔵。専用リチウム電池での駆動に対応しているため、電源配線や信号線の引き回しが一切不要です。既存の建物や屋外環境にも、最小限の工数で導入することが可能です。

約5年の長期運用を支える省電力設計

定期送信機能を含む待機状態において、電池寿命は約5年という長期間を実現。頻繁な電池交換のメンテナンスコストを削減し、安定したセキュリティ運用をサポートします。

誤動作を極限まで低減する8通りの感度調整

屋外環境特有の紫外線ノイズに対応するため、感度設定2段階（H・L）と検知タイマー設定4段階（1秒・3秒・6秒・15秒）を組み合わせた合計8通りのチューニングが可能です。現場の環境に合わせた最適な設定により、誤報を最小限に抑えます。

独自のボールロック機構による自由な検知エリア調整

設置後の首振り調整が容易なボールロック式機構を採用。垂直方向は下方90°、水平方向は180°の広い可動範囲を持ち、狙いたいエリアを的確にカバーできます。また、不要なエリアを物理的に遮断するエリアマスクシールも付属しています。

死活監視を自動で行う「定期送信機能」

本機が正常に動作しているか、電波が届いているかを自動的にチェックする定期送信機能を搭載。万一の故障や電波遮断、盗難などが発生した場合も、受信機側で異常を検知できる高い信頼性を備えています。

メンテナンス時期を知らせる電池切れ報知

電池電圧が低下すると、本体のLEDが5秒周期で点滅。同時に受信機へも電池切れ信号を送信するため、完全に動作しなくなる前に交換タイミングを把握でき、システムの不稼働時間を防ぎます。

確実な通知を実現する繰り返し送信機能

炎を検知し続けている間は、約20秒周期で警報信号を繰り返し送信します。一度の送信ミスによる失報リスクを低減し、異常事態を受信機側へしつこく知らせることで、確実な対応を促します。

あらゆる現場に馴染むスマートなデザインと2色のカラー

ハウジング一体型のスタイリッシュな外観は、建物の景観を損なうことなく設置できます。ホワイト(W)とブラウン(B)の2色展開により、設置場所の壁色や雰囲気に合わせて選択が可能です。

オプションによるACアダプター給電への拡張

基本は電池駆動ですが、オプションのACアダプター「DC-0330-C」を使用することで、100V電源からの安定した有線供給も可能です。頻繁に発報が予想される場所や、メンテナンスフリーを追求する環境に最適です。

    選定時に評価したい強み
    迅速な初期対応： 煙や熱が出る前の「炎の光」を捉えるため、極めて早い段階で警報を出せます。
設置の柔軟性： IP43相当の防雨構造により、軒下や屋外の壁面にも直接設置可能です。
メンテナンス性： 電池寿命約5年、電池切れ報知機能により運用管理の手間を大幅に軽減。
高い信頼性： 日本国内の電波法に準拠した426MHz帯を使用。定期送信による死活監視も標準装備。



動作状態・LED表示

LEDの状態	動作内容	備考
赤色LED 点灯	センサ検知・送信時	警報または定期送信を行っているサインです
約5秒に1回点滅	電池切れ報知	電池の電圧が低下しています。速やかに電池交換してください
消灯	待機中	正常な待機状態です

内部設定（DIPスイッチ）

スイッチ	設定項目	内容
SW 1・2	検知タイマー	1秒 / 3秒(初期) / 6秒 / 15秒の4段階で設定可能
SW 3	感度設定	H(100%・初期) / L(50%) から選択。対象との距離や環境で調整
SW 4	表示灯同期	送信同期(初期) / 検知同期(テスト用) の切り替え

製品仕様

項目	内容
品名 / 品番	屋外用炎センサ送信機 / TX-124L(B) [ブラウン]
検出方式	紫外線検出方式（検出波長：185〜260nm）
検知距離	10m（ライター炎高約7cm） / 30m（15cm角火皿炎高約60cm）
検知指向角	垂直方向：約75°（上方15°、下方60°） / 水平方向：約100°
角度調整範囲	垂直方向：下方90°（水平〜垂直） / 水平方向：180°
感度設定	感度：H(100%)、L(50%) / タイマー：1s、3s、6s、15s
電源	専用リチウム電池(DC3V) または ACアダプター(DC3V/オプション)
電池寿命	約5年（常温、待機状態にて）
送信信号	警報信号（繰り返し送信）、定期送信信号、電池切れ信号
使用周波数帯	426MHz帯（小電力セキュリティシステムの無線設備）
送信出力 / 到達距離	10mW以下 / 見通し約100m
設置場所 / 防雨性能	屋内・屋外 / IP43相当
使用周囲温度	－10℃〜＋50℃（結露なきこと）
質量	約550g（電池含まず）
外観 / 材質	ブラウン（茶） / 樹脂

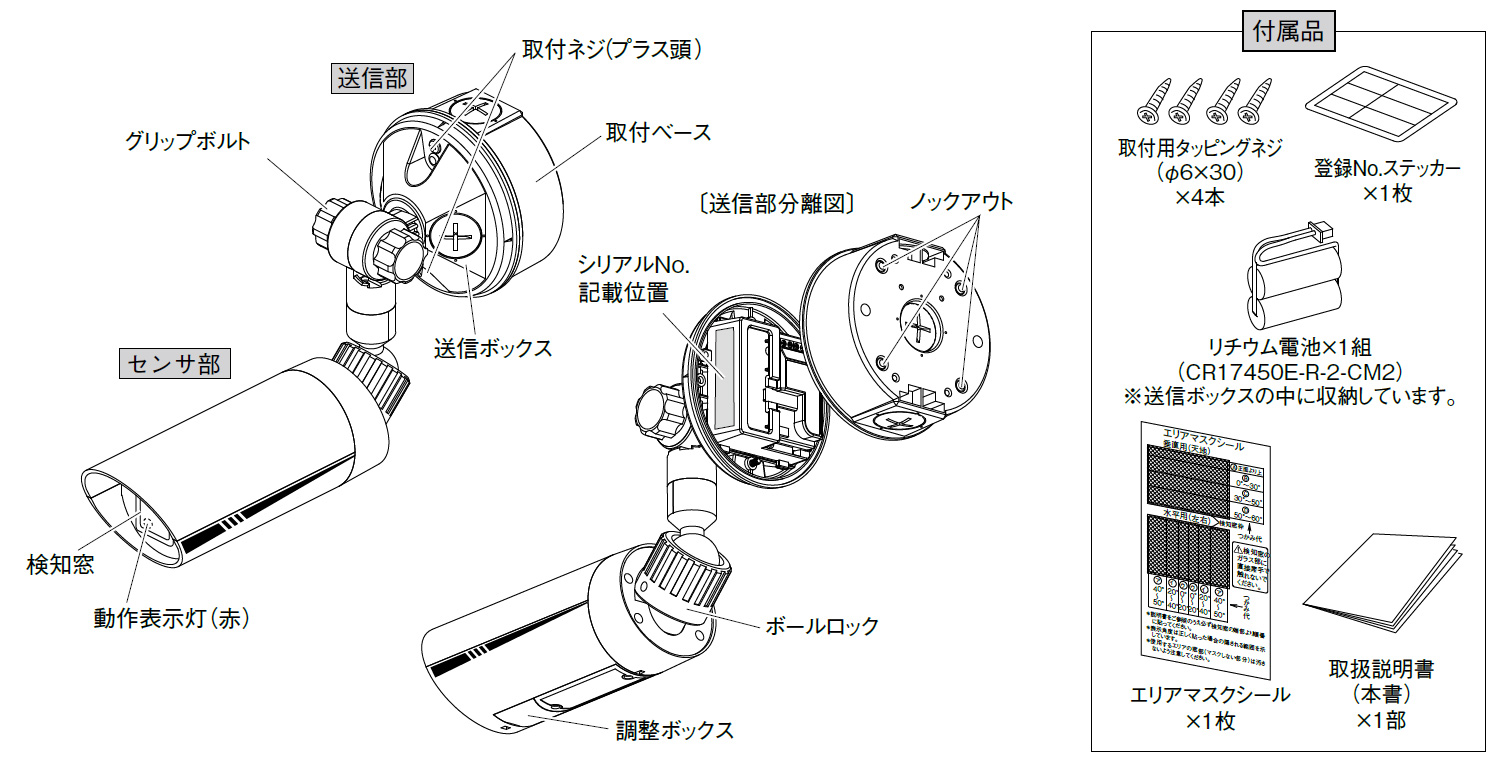

付属品	リチウム電池、取付ネジ、エリアマスクシール、登録No.ステッカー

FAQ

Q：煙や熱で反応しますか？ A：いいえ。本機は紫外線検出方式のため、紫外線を伴わない煙や熱のみでは反応しません。炎そのものを検知します。

Q：ガラス越しに外の炎を検知できますか？ A：できません。一般的な透明ガラスやアクリル板は紫外線をカットしてしまうため、窓越しでの検知は不可能です。

Q：屋外設置で雨に濡れても大丈夫ですか？ A：はい、IP43相当の防雨構造ですので屋外設置可能です。ただし、浸水を防ぐため必ず検知窓を水平より下向きに設置してください。

Q：太陽の光で誤作動しませんか？ A：直射日光が検知窓に直接入ると誤動作の原因となります。設置角度を調整し、太陽を直視しないように取り付けてください。

Q：電池寿命はどのくらいですか？ A：常温時で約5年です。ただし、発報回数が多い場所や極端な低温・高温環境では寿命が短くなる場合があります。

Q：電池が切れたことはどうやって分かりますか？ A：本体LEDが約5秒に1回点滅を始めます。また、受信機側でも「電池切れ信号」を受信してお知らせします。

Q：溶接の火花には反応しますか？ A：はい、溶接光は強い紫外線を出すため反応します。検知エリア内に溶接作業が発生する場所が入らないよう調整してください。

Q：受信機までの電波が届かない場合はどうすればいいですか？ A：見通し100mが目安ですが、壁などの遮蔽物がある場合は別売の中継機を導入することで距離を伸ばすことができます。

Q：ライター以外の炎（火災）も検知できますか？ A：はい。火皿（15cm角）程度の炎であれば30mの距離まで検知可能です。大規模な火災になる前の初期検知に適しています。

Q：受信機への登録は簡単ですか？ A：はい。本体のシリアルNoを受信機に入力するか、受信機を登録モードにして実際に本機を発報させることでペアリング可能です。
