PXH-200EXH 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-200EXH]

PXH-200EXH 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-200EXH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防爆型赤外線センサー iad2G4構造 屋外200m警戒 第一類・第二類危険場所対応

PXH-200EXH 防爆型赤外線センサー

石油コンビナートや化学プラント等の危険場所で、最大200mの長距離外周警戒を可能にする高性能防爆型赤外線センサーです。本質安全防爆と耐圧防爆を組み合わせた「iad2G4」構造により、第一類・第二類危険箇所の広範な爆発性ガス環境下でも安全かつ確実な検知を実現します。

  • 型番： PXH-200EXH
  • 構造： iad2G4（本質安全防爆 ia ＋ 耐圧防爆 d）
  • 警戒距離： 屋外 200m 以内
  • 防爆検定： 工場電気設備防爆指針(2006) 適合品
  • 主な用途： 石油備蓄基地、ガスホルダー、化学薬品工場、変電所等の外周警備
  • 電源仕様： AC100V または AC200V（型番により指定）

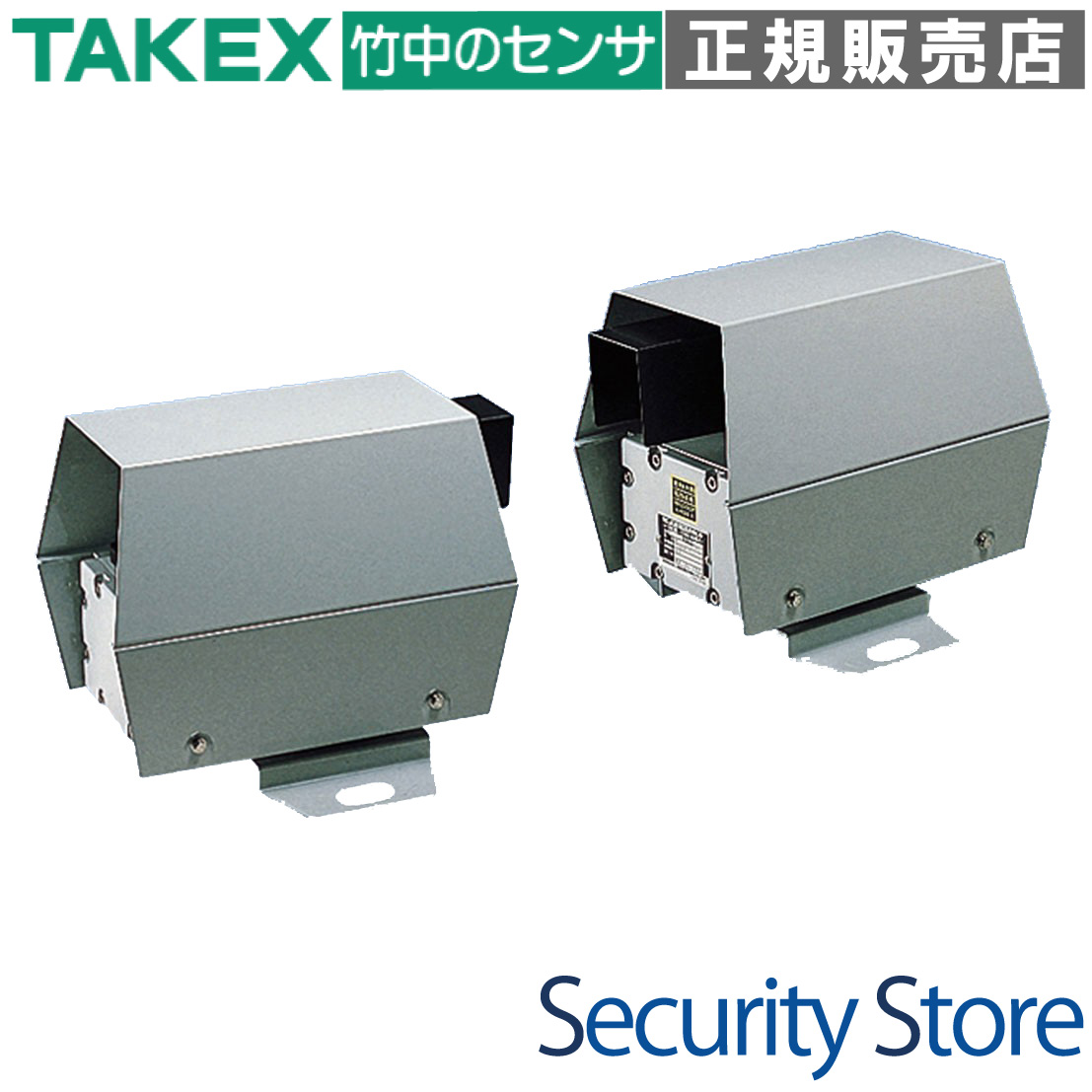

防爆型赤外線センサー PXH-200EXH

資料ダウンロード

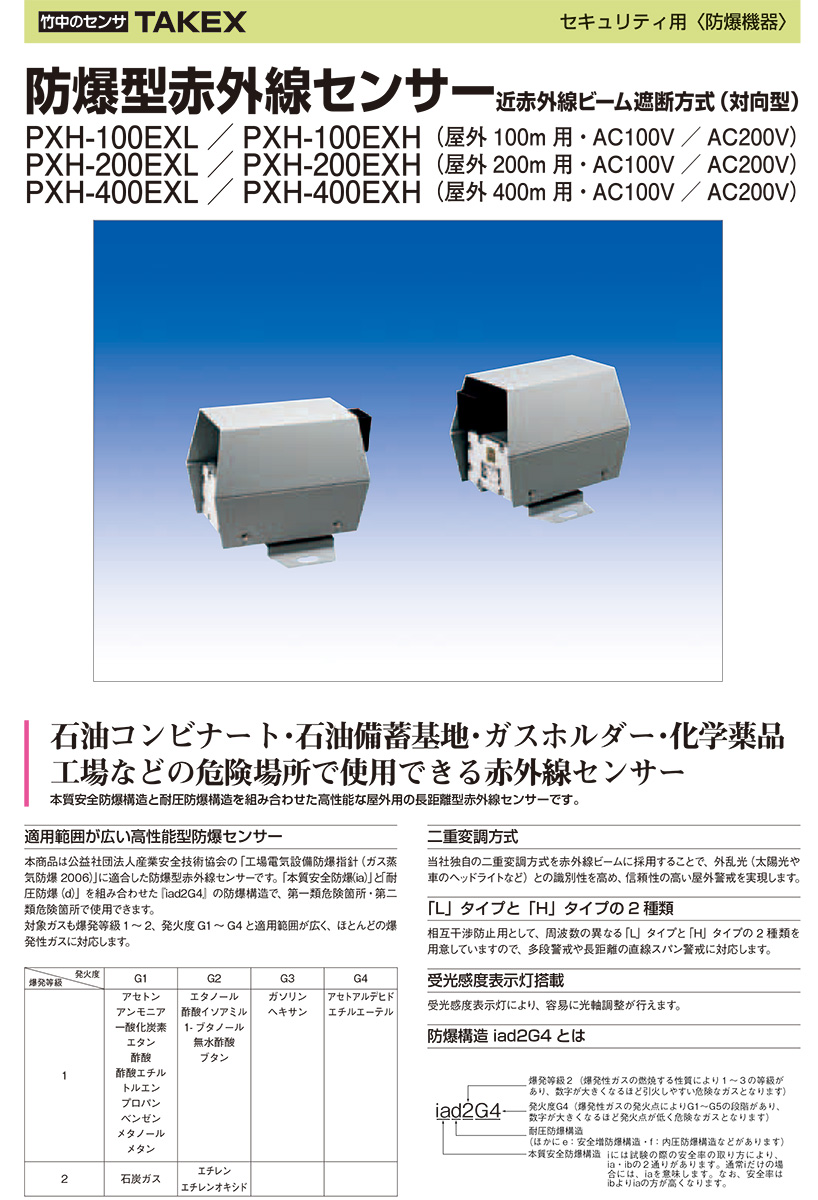

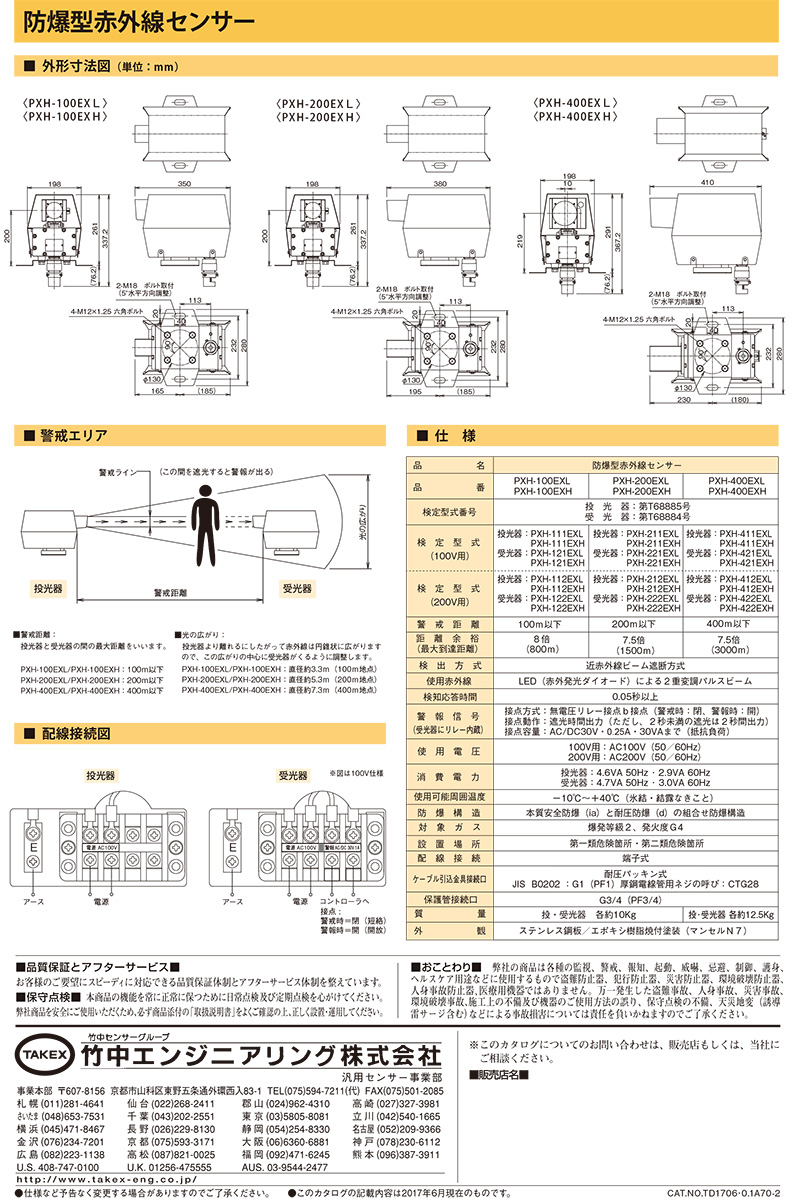

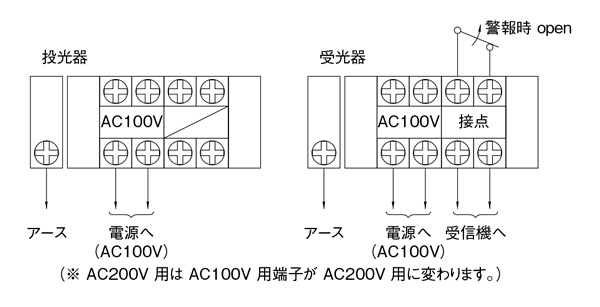

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 石油コンビナート・備蓄基地の外周警戒
  • 化学薬品工場・薬品倉庫の侵入監視
  • ガスホルダー・エネルギー関連施設の防犯
  • 塗装工場など爆発性雰囲気が発生する環境

導入前に確認したいポイント

  • 設置場所の危険箇所区分（第一類・第二類）
  • 対象ガスの爆発等級（2以下）と発火度（G4以上）
  • 供給電源電圧（AC100V または AC200V）
  • 配線用ケーブルの外径（φ11〜13mm 厳守）

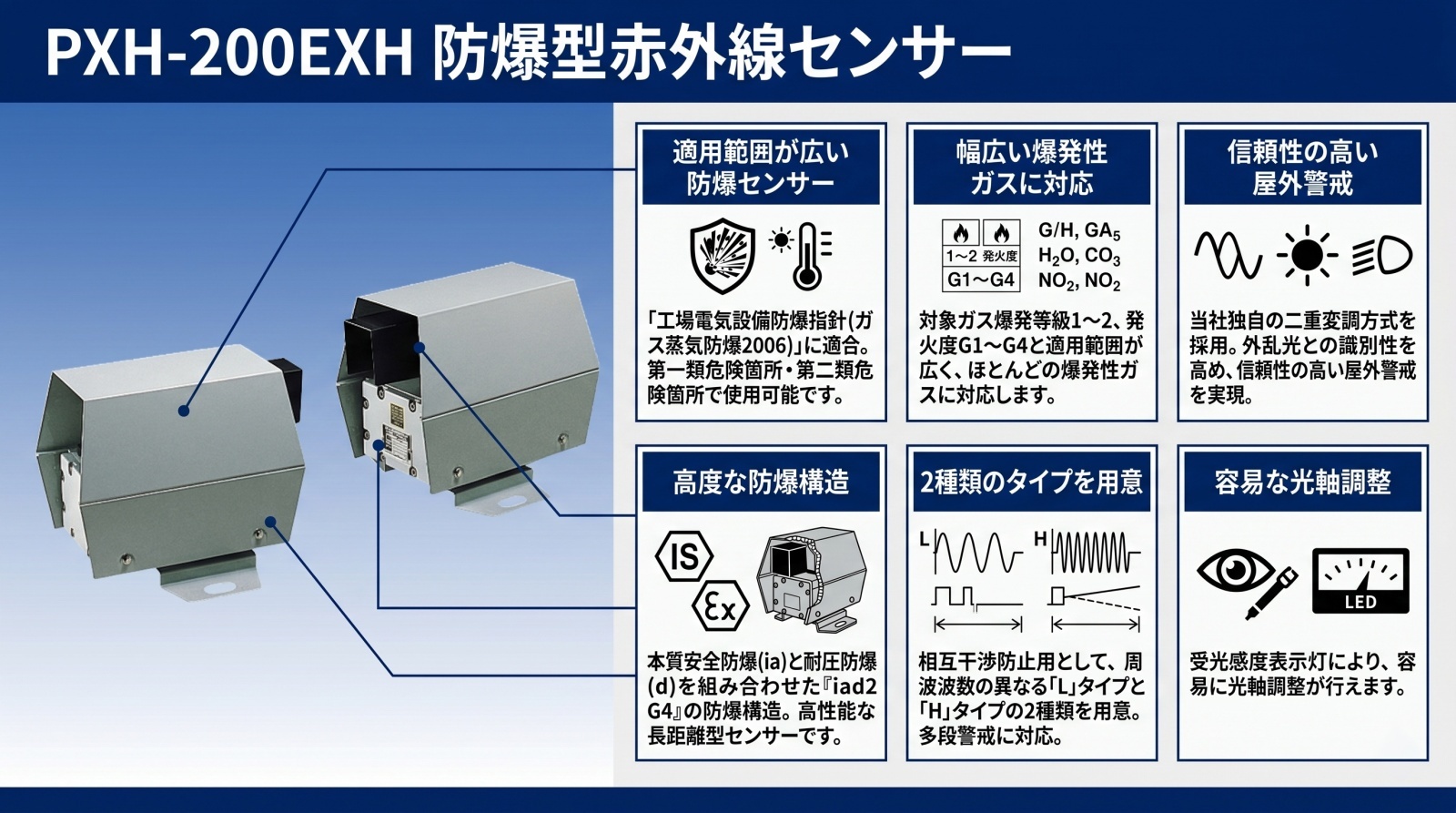

特長

iad2G4 防爆構造による高い安全性

「本質安全防爆(ia)」と「耐圧防爆(d)」を組み合わせたハイブリッド構造を採用しています。iaランクは2つの故障が重なっても点火源にならない極めて安全な設計。爆発等級2、発火度G4までの幅広い爆発性ガスに対応しており、多くのプラント環境で導入可能です。

200m長距離警戒と7.5倍の光学的マージン

警戒距離200mに対し、最大到達距離は1,500m（距離余裕7.5倍）を誇ります。この強大なパワーにより、プラント特有の濃霧や豪雨、粉塵が発生する過酷な気象条件下でも赤外線が遮断されにくく、安定した動作を維持します。

独自の「二重変調方式」で外乱光をシャットアウト

赤外線ビームに竹中エンジニアリング独自の二重変調方式を採用。太陽光や車のヘッドライト、強力なLED照明などの外乱光と、本機の赤外線信号を確実に見分け、誤報のリスクを最小限に抑えます。

シーリングフィッチング不要の革新的な配線設計

付属のケーブル引込金具（耐圧パッキン式）を使用することで、従来の防爆工事で必須だったコンパウンド注入（シーリングフィッチング）が不要になります。これにより施工時間が大幅に短縮され、メンテナンス時の工期とコストも劇的に低減されます。

Lタイプ・Hタイプの周波数切り分け対応

相互干渉防止用に周波数の異なる2種類（Lタイプ/Hタイプ）を用意。PXH-200EXHはHタイプとして、長距離の直線連結や上下2段警戒において、隣接するセンサー間の干渉を物理的に防ぐ設計となっています。

屋外運用を支える高耐サージ性能

長距離の屋外警戒で課題となる「誘導雷」への対策を強化。従来機と比較して約4倍の耐サージ性能（高耐圧保護回路）を実装し、落雷リスクの高い地域でも基板破損を防ぎ、高い信頼性を保ちます。

受光感度表示灯による精密な光軸調整

受光器背面に「受光感度表示灯」を搭載。筐体を開けることなく、外部からLEDの点灯状態で光軸の最適化を確認できます。200mという長距離において、ミリ単位のアライメント調整を確実に行うための生命線となります。

ステンレス筐体と高耐食コーティング

筐体には堅牢なステンレス鋼板を採用し、エポキシ樹脂焼付塗装（マンセルN7）を施しています。塩害地域や腐食性ガスが発生しやすい工業地帯においても、長期にわたって安定した外観と性能を維持します。

選定時に評価したい強み

  • 信頼のiad2G4： 公的機関の試験をクリアした最高水準の防爆安全性を確保。
  • 施工工数の削減： 耐圧パッキン式金具により、面倒なコンパウンド工事を省略可能。
  • 悪天候に強い： 1,500m先まで届く赤外線パワーが、霧や雨による失報を防ぐ。
  • 優れた自己診断： 3種のLEDインジケーターで、通電中に稼働状態をひと目で把握。

施工・設置ガイド

防爆性能を維持し、200m先のターゲットを確実に捉えるためには、強固な基礎と正しい配線施工が不可欠です。

確認項目 この製品での考え方
設置高さ 地上80〜100cmを推奨。人間の胴体部分を確実に遮光する高さに設定してください。

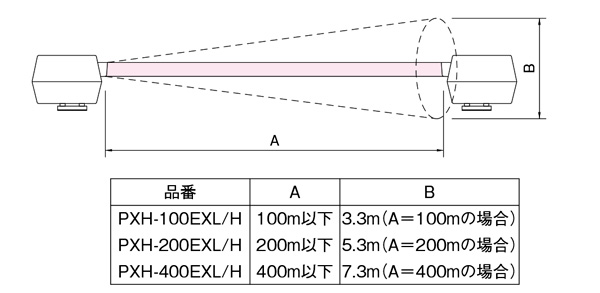

光軸空間 200m先で光束が直径約5.3mまで広がります。光軸付近の金属壁や反射物との距離を確保してください。
ケーブル仕様 外径 φ11〜13mm のケーブルを必ず使用。これ以外は防爆性能が担保されません。
締付トルク パッキングランドは「動かなくなってから更に1回転」締め込み、密閉を完遂してください。
多段警戒 上下または隣接スパンでLタイプとHタイプを交互に配置し、干渉を防いでください。

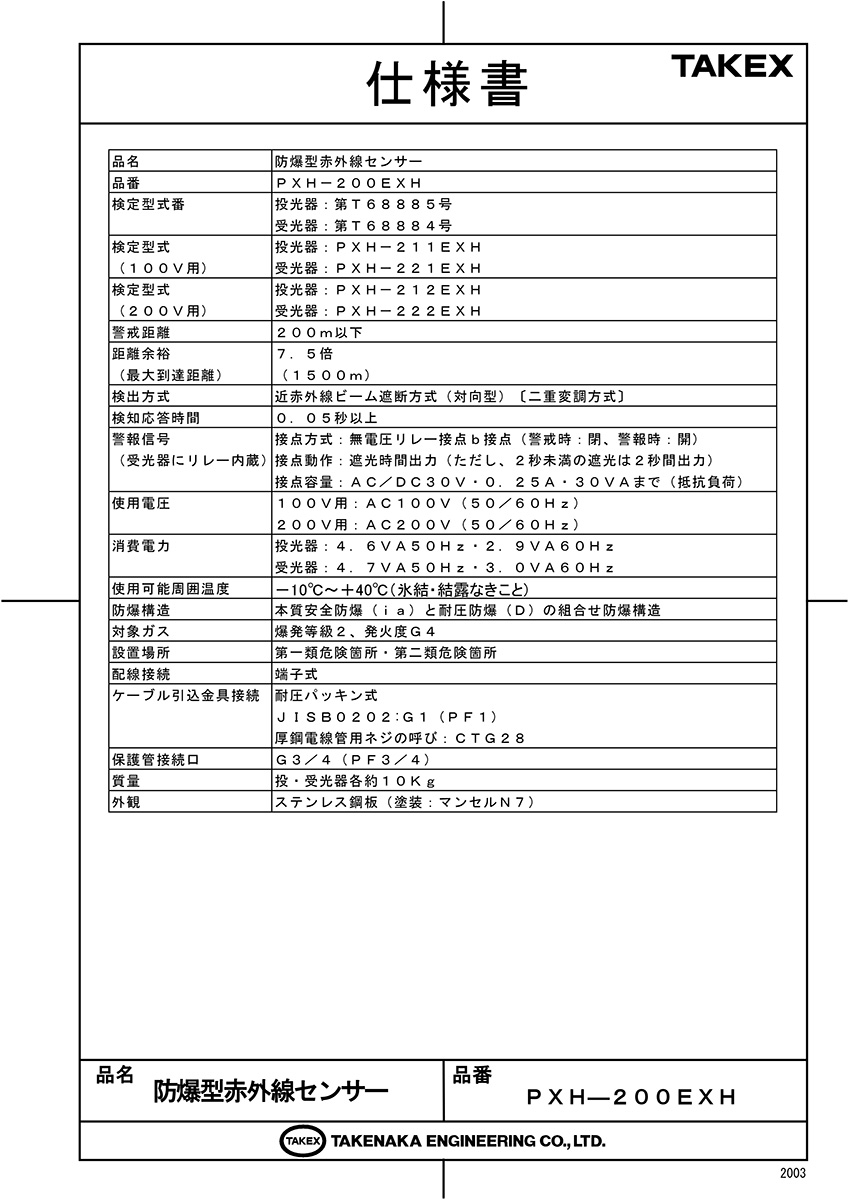

製品仕様

項目 内容
品名防爆型赤外線センサー
品番ＰＸＨ－２００ＥＸＨ
検定型式番投光器：第Ｔ６８８８５号 ／ 受光器：第Ｔ６８８８４号
検定型式（１００Ｖ用）投光器：ＰＸＨ－２１１ＥＸＨ ／ 受光器：ＰＸＨ－２２１ＥＸＨ
検定型式（２００Ｖ用）投光器：ＰＸＨ－２１２ＥＸＨ ／ 受光器：ＰＸＨ－２２２ＥＸＨ
警戒距離２００ｍ以下
距離余裕（最大到達距離）７．５倍（１５００ｍ）
検出方式近赤外線ビーム遮断方式（対向型）［二重変調方式］
検知応答時間０．０５秒以上
警報信号（受光器）無電圧リレー接点ｂ接点（警戒時：閉、警報時：開）
遮光時間出力（２秒未満の遮光は２秒間出力）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ・３０ＶＡまで（抵抗負荷）
使用電圧100V用：AC100V(50/60Hz) ／ 200V用：AC200V(50/60Hz)
消費電力（投光器）４．６ＶＡ（５０Ｈｚ） ／ ２．９ＶＡ（６０Ｈｚ）
消費電力（受光器）４．７ＶＡ（５０Ｈｚ） ／ ３．０ＶＡ（６０Ｈｚ）
防爆構造本質安全防爆（ｉａ）と耐圧防爆（Ｄ）の組合せ防爆構造
対象ガス爆発等級２、発火度Ｇ４
配線接続端子式（M4）
ケーブル引込金具耐圧パッキン式（G1/PF1、CTG28） ／ 適合ケーブル径：φ11〜13mm
保護管接続口Ｇ３／４（ＰＦ３／４）
使用可能周囲温度－１０℃〜＋４０℃（氷結・結露なきこと）
設置場所第一類危険箇所・第二類危険箇所
質量投・受光器各約１０Ｋｇ
外観ステンレス鋼板（塗装：マンセルＮ７相当）

FAQ

Q：この製品はどの危険箇所で使用できますか？ A：本製品は「第一類危険箇所」および「第二類危険箇所」の両方で使用可能です。工場電気設備防爆指針(2006)に適合しています。
Q：シーリングフィッチング（コンパウンド注入）は必要ですか？ A：いいえ、付属の耐圧パッキン式ケーブル引込金具を使用することで、シーリングフィッチングなしで防爆構造を確立できます。
Q：使用できるケーブルの外径を教えてください。 A：外径 φ11mm 〜 φ13mm のケーブルをご使用ください。これ以外の径では防爆密閉性能が維持できません。
Q：霧や大雨の時でも誤報・失報は起きませんか？ A：最大到達距離1,500m（7.5倍のマージン）の強力な光パワーを搭載しているため、標準的な赤外線センサーよりも悪天候に非常に強い設計となっています。
Q：100V用と200V用は共通ですか？ A：いいえ、100V仕様と200V仕様は別の検定型式となります。ご注文時に現場の供給電圧に合わせて選択してください。
Q：検知応答時間の0.05秒とはどのくらいの速度ですか？ A：人間が全速力で駆け抜けた場合でも確実に検知できる非常に速い応答速度です。
Q：センサー同士を2段（上下）に設置しても干渉しませんか？ A：本製品（Hタイプ）と別売のLタイプを組み合わせることで、周波数を変えて相互干渉を防ぐ多段警戒が可能です。
Q：ステンレス筐体はサビに強いですか？ A：はい、ステンレス鋼板にエポキシ樹脂焼付塗装を施しており、高い耐食性を備えています。
Q：光軸調整時にテスターで電圧を測る必要はありますか？ A：受光器背面の「受光感度表示灯」の点灯・消灯を確認することで、テスターなしで最適な光軸調整が可能です。
Q：爆発等級3のガス環境で使用できますか？ A：本製品の爆発等級は「2」ですので、水素やアセチレンなどの等級3の環境には対応していません。
