PXH-200EXL 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-200EXL]

PXH-200EXL 防爆型赤外線センサー TAKEX 竹中エンジニアリング [PXH-200EXL]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防爆型赤外線センサー 屋外200m警戒 iad2G4構造 Lタイプ（低周波）

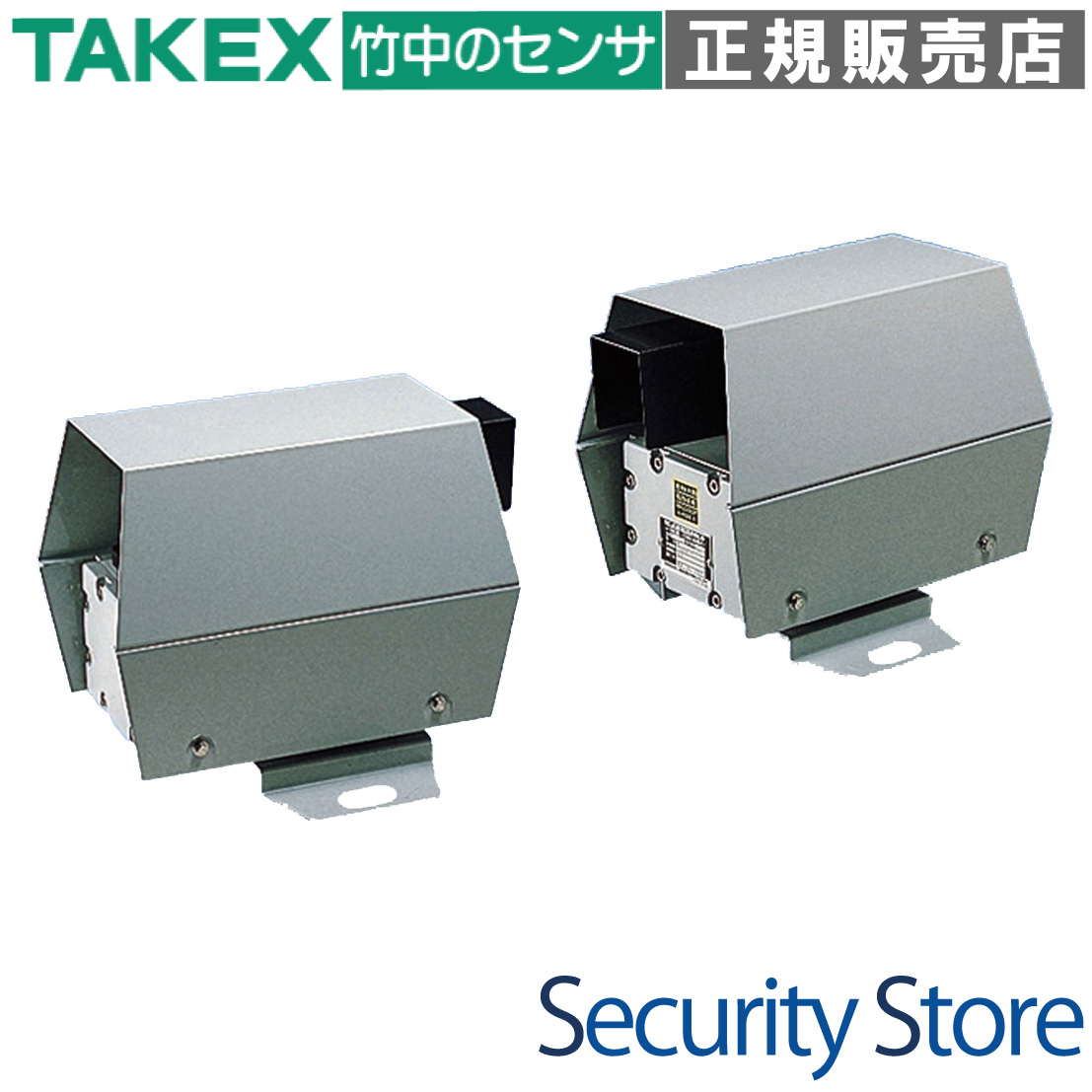

PXH-200EXL 防爆型赤外線センサー

石油コンビナートや化学プラント等の危険場所で、確実な長距離警戒を実現するプロフェッショナル仕様の防爆型赤外線センサーです。

本質安全防爆構造(ia)と耐圧防爆構造(d)を組み合わせた「iad2G4」に適合し、第一類・第二類危険箇所での運用が可能です。200mの広大な警戒ラインをカバーしつつ、独自の二重変調方式により外乱光の影響を極限まで排除。施工性を高める耐圧パッキン式引込金具の採用により、防爆エリアでの導入・維持コストの最適化を支援します。

  • 型番： PXH-200EXL
  • 方式： 近赤外線ビーム遮断方式（対向型・二重変調）
  • 警戒距離： 屋外200m（最大到達距離1500m）
  • 防爆構造： iad2G4（本質安全防爆＋耐圧防爆）
  • 対象環境： 第一類・第二類危険箇所、爆発等級2、発火度G4
  • 電源電圧： AC100V または AC200V（注文時指定）

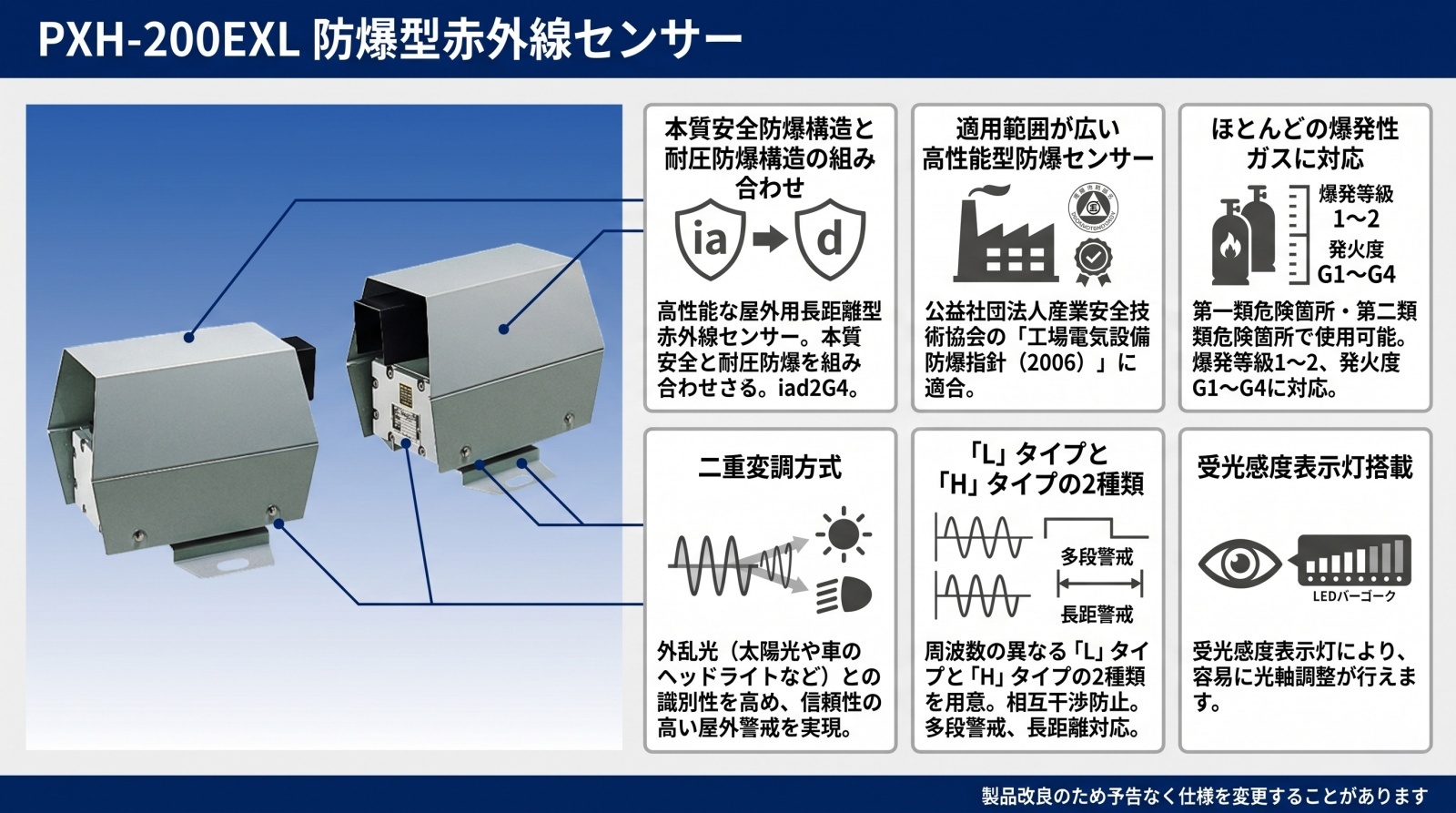

PXH-200EXL 防爆型赤外線センサー 製品画像

資料ダウンロード

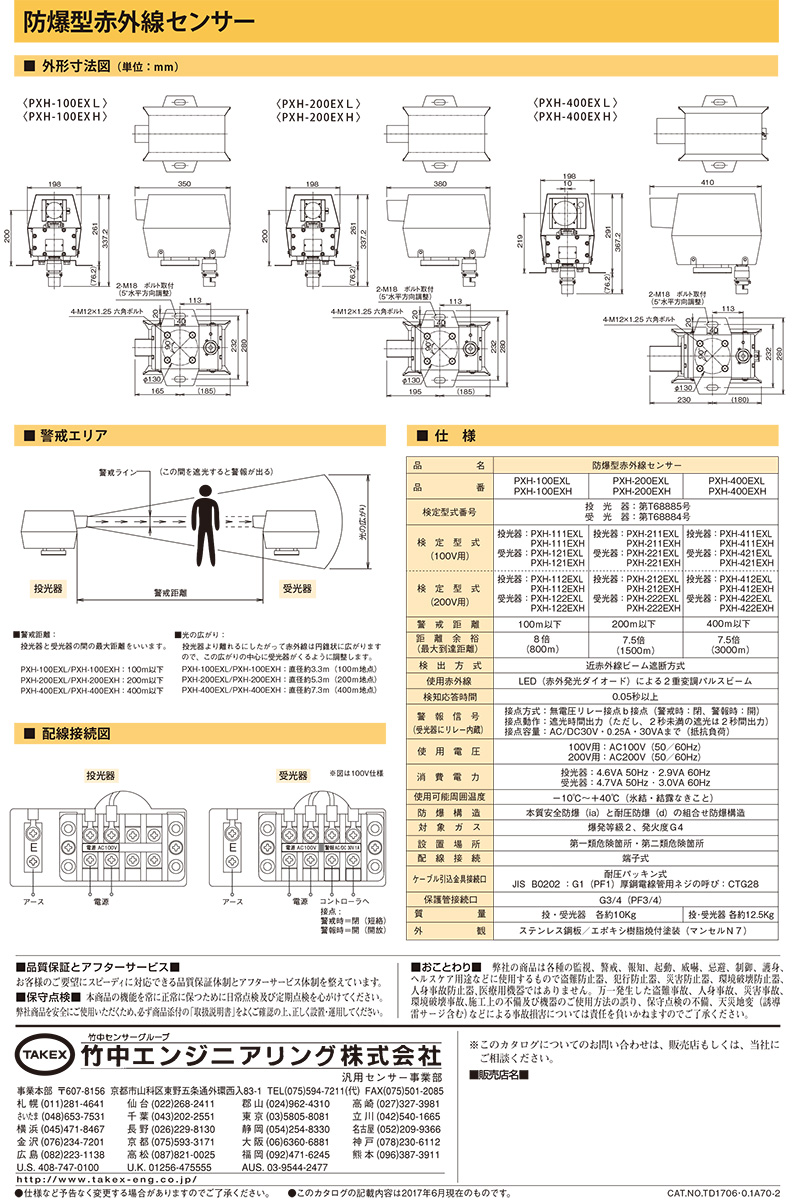

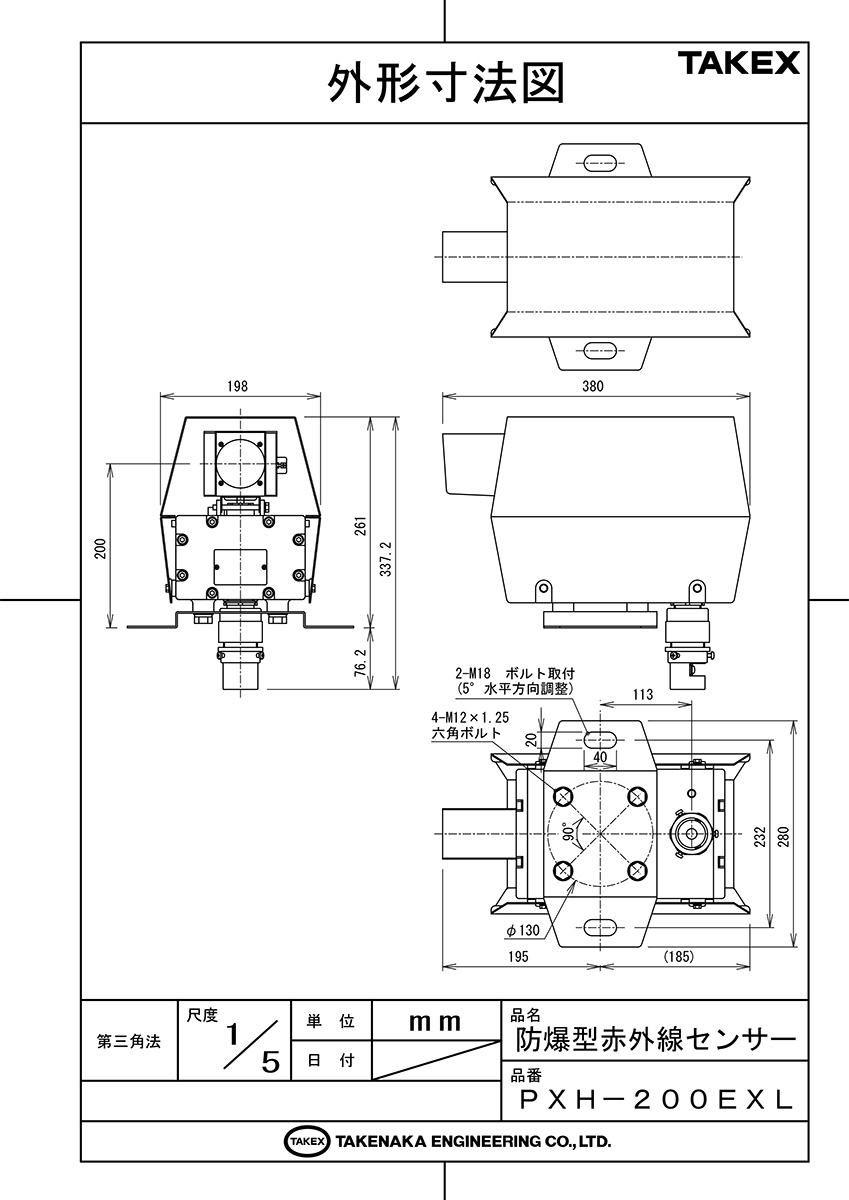

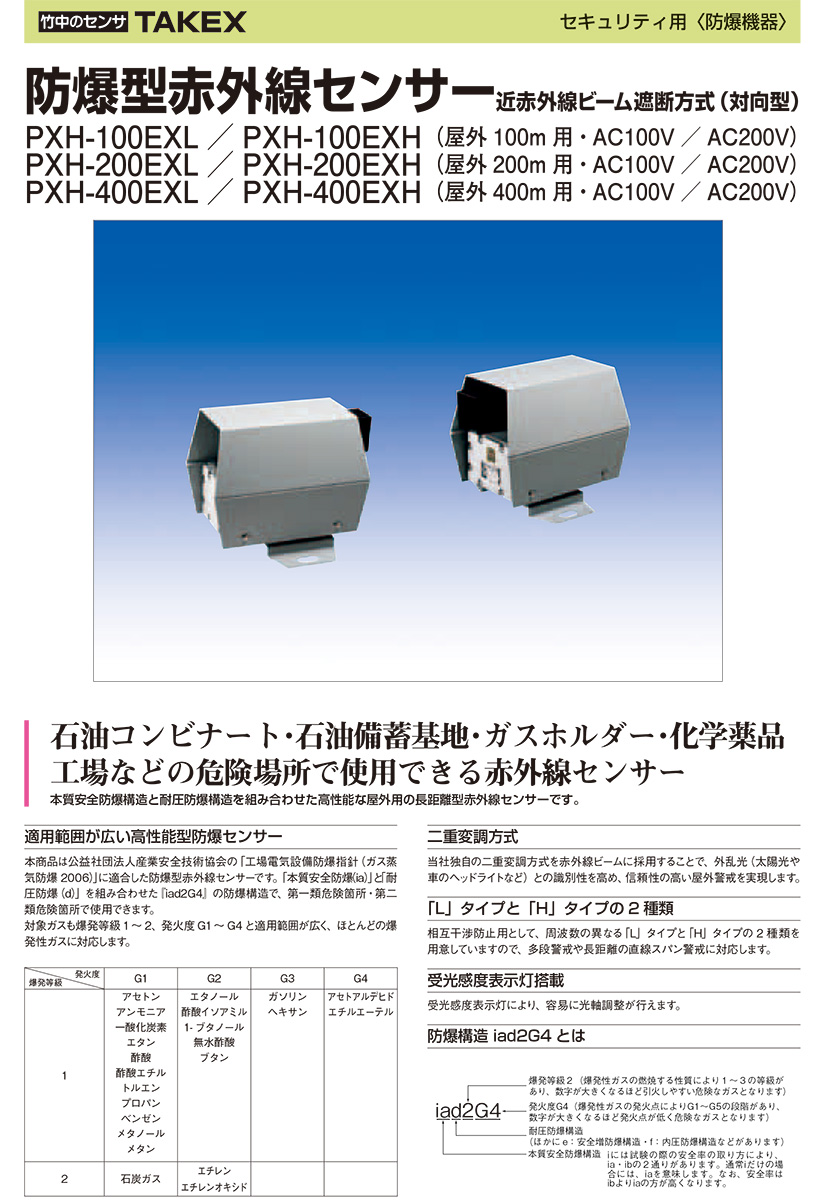

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 石油コンビナート・石油備蓄基地
  • ガスホルダー・LNGタンク周辺
  • 化学薬品工場・薬品倉庫の周界警戒
  • 第一類・第二類危険箇所の侵入監視

導入前に確認したいポイント

  • 電源仕様（AC100VかAC200Vか）の確認
  • 取付高さ（標準80〜100cm）の確保
  • 対向するセンサー間の光軸上に障害物がないか
  • 設置基礎が12.5kgの重量に耐えうるか

特長

iad2G4 適合の高度な防爆構造

「本質安全防爆(ia)」と「耐圧防爆(d)」を組み合わせたハイブリッド構造を採用。第一類・第二類危険箇所で安心して使用でき、爆発等級2・発火度G4までの広範な爆発性ガスに対応します。プラント等の極めてシビアな安全性が求められる環境に最適です。

200m長距離警戒と圧倒的な到達マージン

警戒距離200mに対し、最大到達距離は1500m（距離余裕7.5倍）を誇ります。この強大な光学パワーにより、化学プラント特有の濃霧、豪雨、粉塵などの悪天候下においても、赤外線の減衰による失報を最小限に抑え、安定した稼働を維持します。

信頼の二重変調方式で外乱光をシャットアウト

竹中エンジニアリング独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライトといった外乱光と、センサー自身の信号を確実に識別することで、屋外環境特有の誤報要因を物理的に排除します。

シーリングフィッチング不要の革新的施工設計

付属の「耐圧パッキン式ケーブル引込金具」を使用することで、従来必須であった樹脂コンパウンドによるシーリングフィッチング工事が不要になります。防爆エリアにおける施工工数を劇的に削減し、トータルコストの低減に貢献します。

Lタイプ/Hタイプの使い分けによる相互干渉防止

相互干渉防止用として、周波数の異なる「Lタイプ（本機）」と「Hタイプ」をラインアップ。多段警戒や直線上の連続スパン警戒を行う際、赤外線の回り込みによる誤動作を防ぎ、自由度の高いシステム設計を可能にします。

視認性の高い受光感度表示灯を搭載

筐体背面に受光感度表示灯を装備。通電中の開蓋が制限される防爆機器において、外部からLEDの状態を確認するだけで、精密な光軸調整やメンテナンス時の状態判定が容易に行えます。

従来比約4倍の耐サージ性能

長距離の屋外警戒において故障原因となりやすい誘導雷対策として、大容量サージアブソーバーを搭載。従来モデルと比較して約4倍の耐サージ性能を実装し、過酷なフィールドでの信頼性を飛躍的に高めています。

選定時に評価したい強み

  • 極めて高い安全性： 2つの独立した故障が発生しても点火源とならない「ia」ランク防爆。
  • メンテナンス性： LEDインジケーターにより、蓋を開けずに動作状態を自己診断可能。
  • 優れた堅牢性： ステンレス鋼板を採用した重厚な筐体により、腐食環境下でも長期運用が可能。
  • 安定した検知ロジック： 0.05秒以上の遮光で確実に反応し、2秒間の警報出力を保持するフェールセーフ設計。

LED表示と動作状態

表示灯名 状態：消灯 状態：点灯 現場での判断基準
投光表示灯（赤） 電源未到達・内部故障 正常投光中 投光器側の通電確認に使用。常時点灯が正常。
警報表示灯（赤） 正常警戒中 警報出力中 遮光時や光軸ズレにより受光不足になると点灯。
受光感度表示灯（赤） 感度良好（最良） 感度不足 光軸調整の完成度を示す。消灯するまで調整が必須。

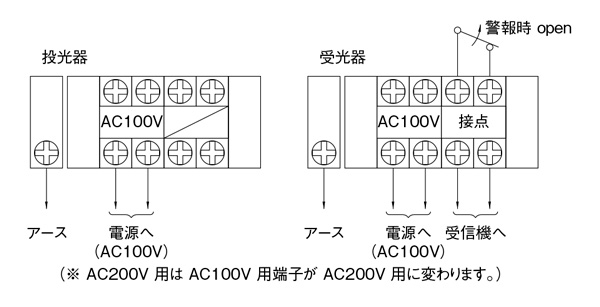

配線・端子仕様

防爆性能を担保するため、以下の接続仕様を厳守してください。

項目 内容
端子形状 M4ネジ端子（丸形圧着端子を使用のこと）
適合ケーブル径 外径 φ11 〜 φ13mm（耐圧パッキン適合サイズ）
引込金具接続 耐圧パッキン式（CTG28 / PF1）
保護管接続口 G3/4（PF3/4）
警報出力 無電圧リレー接点 b接点（AC/DC30V 0.25A以下）

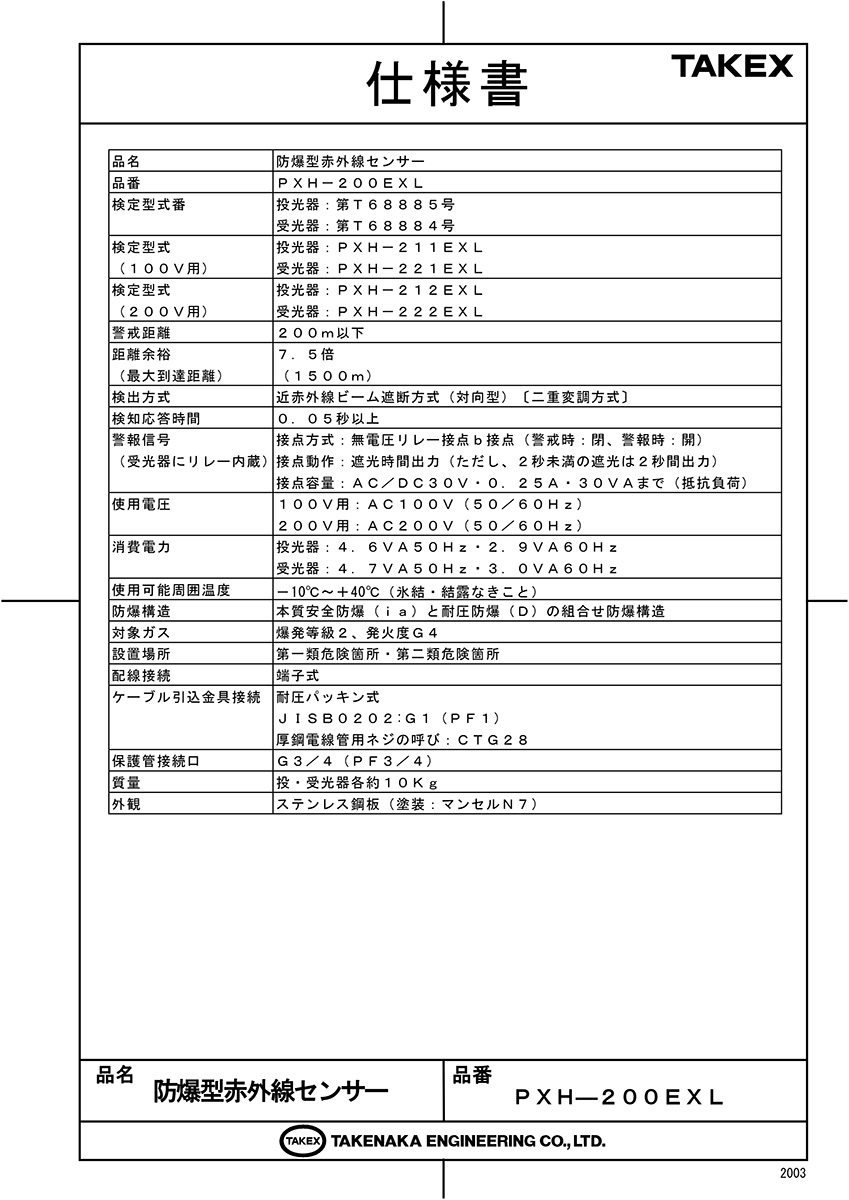

製品仕様

項目 内容
品名 防爆型赤外線センサー
品番 ＰＸＨ－２００ＥＸＬ
検定型式番 投光器：第Ｔ６８８８５号 ／ 受光器：第Ｔ６８８８４号
検定型式（100V用） 投光器：ＰＸＨ－２１１ＥＸＬ ／ 受光器：ＰＸＨ－２２１ＥＸＬ
検定型式（200V用） 投光器：ＰＸＨ－２１２ＥＸＬ ／ 受光器：ＰＸＨ－２２２ＥＸＬ
警戒距離 ２００ｍ以下
距離余裕（最大到達距離） ７．５倍（１５００ｍ）
検出方式 近赤外線ビーム遮断方式（対向型）［二重変調方式］
検知応答時間 ０．０５秒以上
警報信号（受光器） 無電圧リレー接点 ｂ接点（警戒時：閉、警報時：開）
遮光時間出力（2秒未満の遮光は2秒間保持）
接点容量 ＡＣ／ＤＣ３０Ｖ・０．２５Ａ・３０ＶＡまで（抵抗負荷）
使用電圧 AC100V または AC200V（50/60Hz）
消費電力（投光器） ４．６ＶＡ（５０Ｈｚ） ／ ２．９ＶＡ（６０Ｈｚ）
消費電力（受光器） ４．７ＶＡ（５０Ｈｚ） ／ ３．０ＶＡ（６０Ｈｚ）
防爆構造 本質安全防爆（ｉａ）と耐圧防爆（ｄ）の組合せ防爆構造
対象ガス 爆発等級２、発火度Ｇ４
使用可能周囲温度 －１０℃〜＋４０℃（氷結・結露なきこと）
設置場所 第一類危険箇所・第二類危険箇所
質量 投・受光器各約１０Ｋｇ（架台等含む場合は約12.5Kg）
外観材質 ステンレス鋼板（塗装：マンセルＮ７）

FAQ

Q：第一類危険箇所での使用は可能ですか？ A：はい、本機は「本質安全防爆構造(ia)」と「耐圧防爆(d)」を組み合わせた構造となっており、第一類および第二類危険箇所の両方で使用可能です。
Q：PXH-200EXL（Lタイプ）とHタイプの違いは何ですか？ A：赤外線の変調周波数が異なります。多段警戒や直線で複数のセンサーを並べる際、LタイプとHタイプを交互に配置することで、隣接するセンサー間の相互干渉（回り込み）を防ぐことができます。
Q：シーリングフィッチング（電線管のシール）は必要ですか？ A：本機は付属の「耐圧パッキン式ケーブル引込金具」により防爆性能を担保するため、原則として引込口でのシーリングフィッチング工事は不要です。ただし、危険場所と非危険場所の境界部など、法令で定められた箇所には別途シールが必要です。
Q：雨や霧による誤動作の心配はありませんか？ A：警戒距離200mに対して最大1500m先まで届く強力な赤外線パワー（距離余裕7.5倍）を持っているため、濃霧や豪雨でも安定して動作します。
Q：AC100VとAC200Vは自動切換ですか？ A：いいえ、工場出荷時に100V仕様または200V仕様として固定されています。ご注文時に現場の電源電圧に合わせて指定いただく必要があります。
Q：設置高さの推奨はありますか？ A：一般的に、地面からレンズ中心まで「80cm〜100cm」程度の高さに設置することを推奨しています。これは小動物の通過を避けつつ、人間の侵入を確実に検知するためです。
Q：適合するケーブルの太さを教えてください。 A：付属の耐圧引込金具の適合径である「外径 φ11mm 〜 φ13mm」の丸形ケーブルをご使用ください。この範囲外のケーブルでは防爆性能が維持できません。
Q：受光感度表示灯が点灯したままなのですが、どうすればよいですか？ A：LEDが点灯している場合は受光感度が不足しています。照準器を覗き直し、上下角調整ネジと筐体の左右角度を調整して、LEDが完全に消灯するまで光軸を追い込んでください。
Q：接点出力の保持時間は変更できますか？ A：保持時間は固定です。0.05秒以上の瞬間的な遮光であっても、確実に後段の装置に信号を伝えるため、最低2秒間の出力を保持する仕様となっています。
Q：メンテナンス時に注意すべきことはありますか？ A：防爆エリア内では、通電中に端子箱のフタを開けることは絶対に避けてください。また、清掃の際はレンズ面に薬品を使わず、柔らかい布で拭いてください。
