SAS-7U 生活安心センサー（光線式） 埋込型 TAKEX 竹中エンジニアリング [SAS-7U]

SAS-7U 生活安心センサー（光線式） 埋込型 TAKEX 竹中エンジニアリング [SAS-7U]

販売価格: 会員のみ販売

商品詳細

生活安心報知システム 近赤外線測距方式 埋込型 高齢者住宅・介護施設

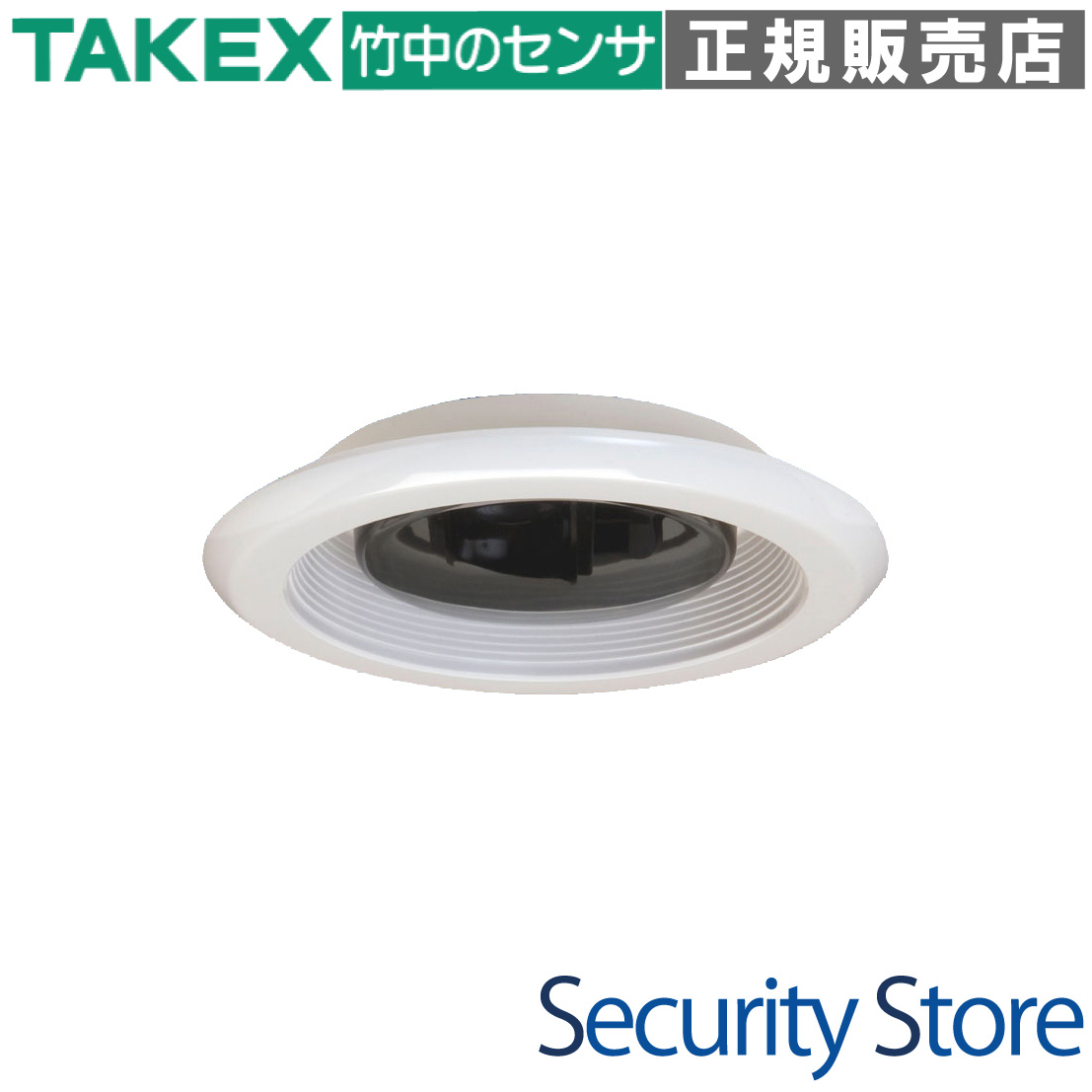

SAS-7U 生活安心センサー（光線式） 埋込型

温度変化に左右されない「近赤外線測距方式」を採用した、高齢者見守り・安否確認専用の天井センサーです。床面の距離を測定して検知するため、エアコンの風や西日の影響を受けず、正確に人の動きを捉えます。

  • 型番： SAS-7U
  • 製品名： 生活安心センサー（光線式） 埋込型
  • 検知方式： 近赤外線反射・測距方式（光軸7本）
  • 設置場所： 屋内天井（埋込型）
  • 検知高さ： 床面より約0.6m以上（ペット・掃除ロボット除け）
  • 電源： DC12V〜24V
生活安心センサー SAS-7U 埋込型

資料ダウンロード

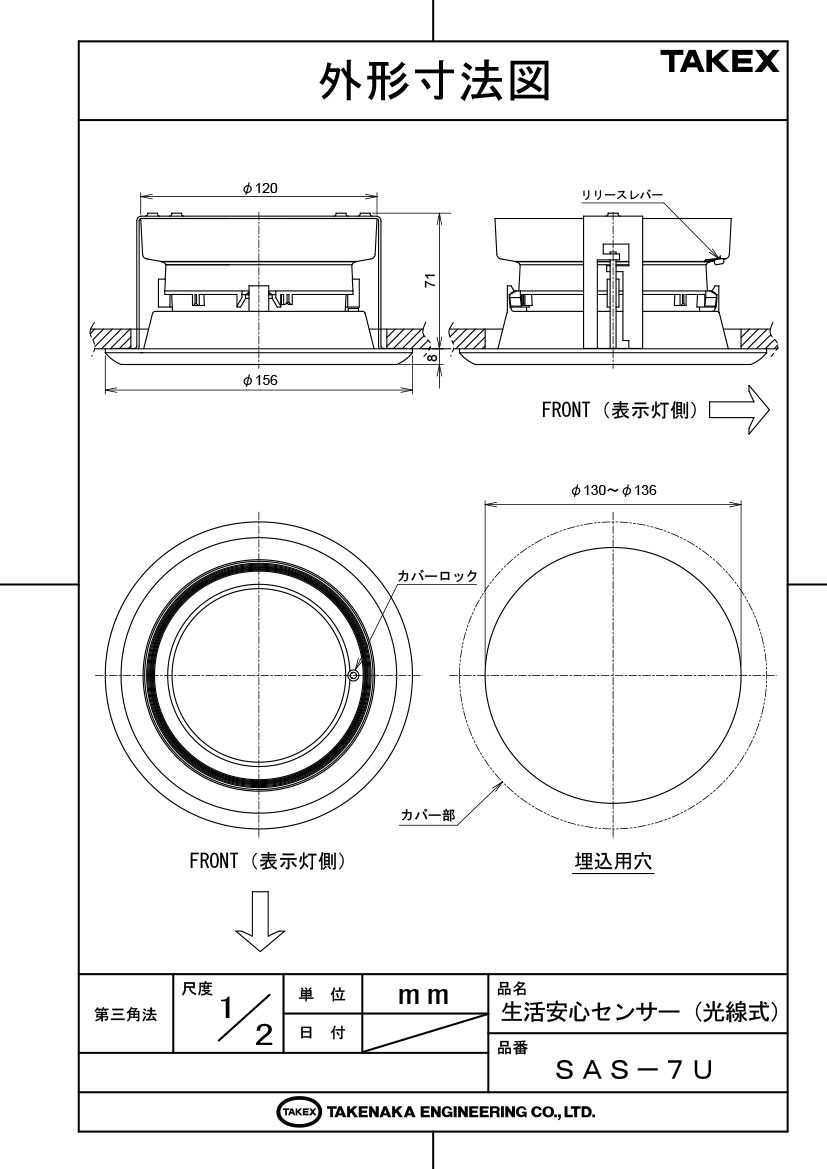

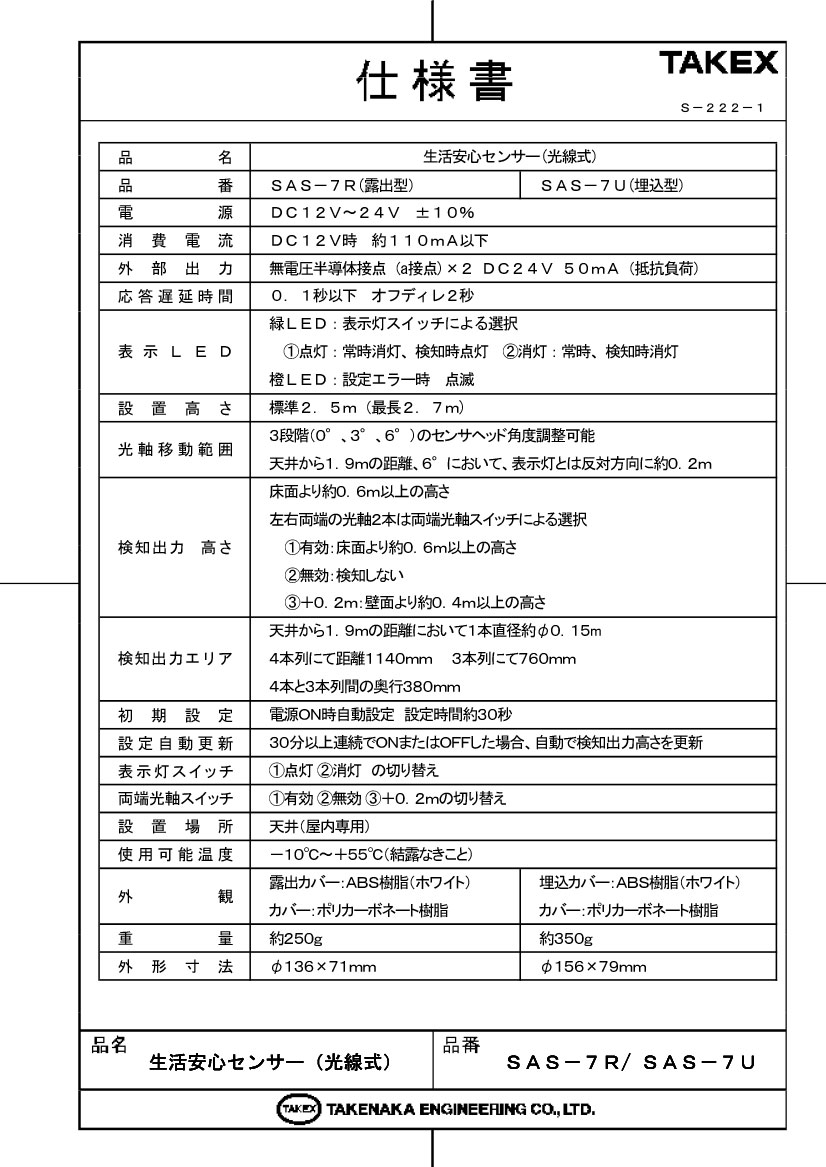

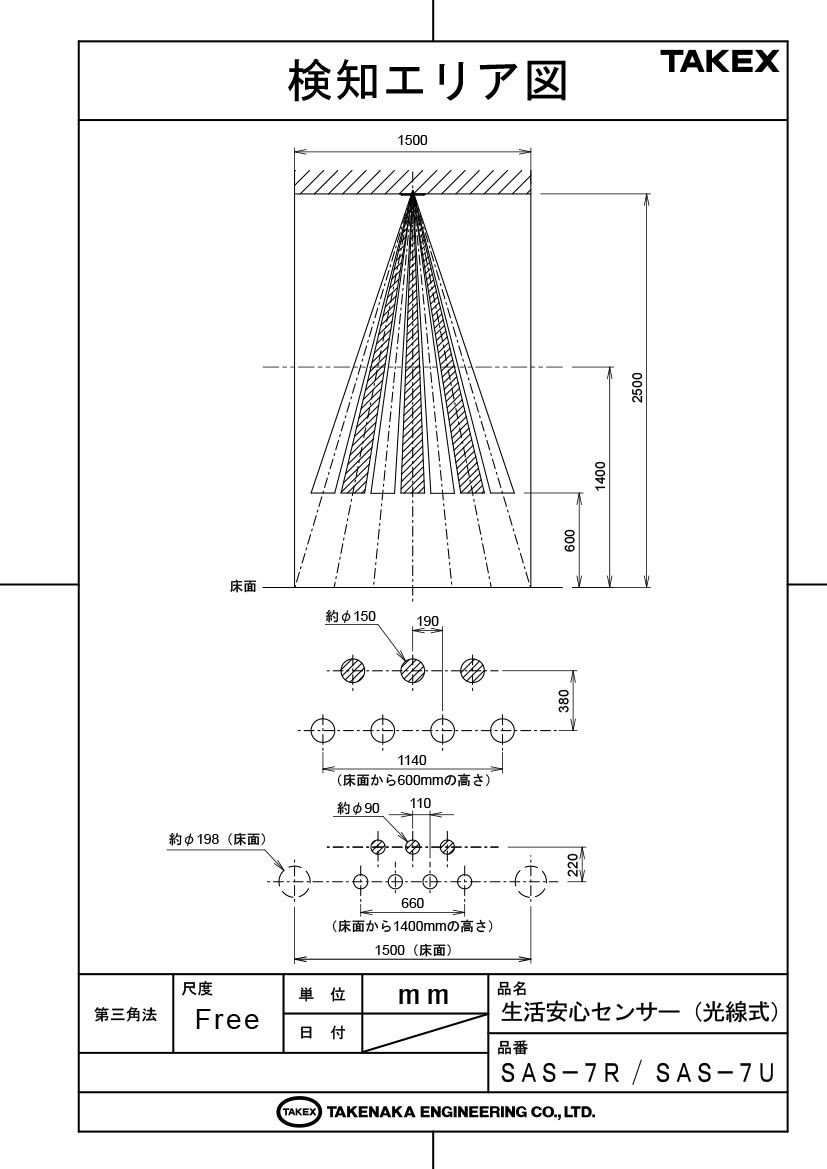

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者専用住宅の居室監視
  • 独居世帯の安否確認システム
  • 介護施設での離床・行動検知
  • ペットやロボット掃除機が稼働する環境

導入前に確認したいポイント

  • 天井への埋込施工が可能か（開口 φ130〜136mm）
  • 黒色の床材や絨毯、鏡面材がないか
  • 設置高さが 2.7m 以内であるか
  • 電源 DC12V〜24V の確保が可能か

特長

温度変化の影響を受けない「近赤外線測距方式」

一般的な熱線（PIR）センサーと異なり、物体までの「距離」を測定して人の有無を判別します。そのため、西日の差し込みやエアコンの温風・冷風、隙間風といった温度変化による誤報リスクを極限まで低減しています。

ペットや掃除機を無視する検知高さ設定

床面から約0.6m以上の空間を検知エリアとして設定するため、床上を移動する犬や猫などの小型ペット、自動掃除機（ロボット掃除機）の通過を検知しません。生活環境を阻害せずに安否確認が可能です。

7本の独立光軸による確実なサンプリング

センサーは計7本の光軸（4本と3本の2列配置）を備えており、それぞれの光軸が独立して測距を行います。スポット的なエリアだけでなく、通過を確実に捉えるための多点監視を実現しています。

30分間の自動環境更新（メモリー追従機能）

エリア内に一時的に荷物が置かれた場合、30分間継続して検知（ON）されると、センサーがそれを「障害物」として自動学習します。その後は置物の表面を新たな基準として運用を継続する高度なアルゴリズムを搭載しています。

現場に合わせた「エリアシフト」調整機能

センサーヘッドの角度を 0°、3°、6° の3段階で物理的に調整可能です。現場の家具配置や建具のレイアウトに合わせて、検知エリアを FRONT（表示灯側）の反対方向へシフトさせることができます。

壁際の誤動作を防ぐ「両端光軸スイッチ」

左右両端の2本の光軸について、「有効」「無効」「+0.2mシフト」の設定が可能です。狭い廊下や壁際に設置する際、壁面を人体と誤認することを防ぐための専用スイッチを装備しています。

インテリアに馴染む「埋込型」デザイン

SAS-7Uは天井埋込型のため、機器の露出を最小限に抑えることができます。高齢者住宅や一般住宅の居室においても、意匠性を損なうことなく自然に設置が可能です。

短絡保護回路付きの安全設計

出力端子には過電流保護回路を内蔵。誤配線や経年劣化による短絡が発生した場合でも、瞬時に保護が作動し、本体や接続機器の致命的な故障を防止します。

選定時に評価したい強み

  • 耐環境性能： エアコン直下や窓際でも誤報が極めて少ない
  • 運用性： ペットやロボット掃除機との共存が標準で可能
  • 施工性： 電源投入時の30秒自動初期設定で調整の手間を削減
  • メンテナンス性： LEDの点滅パターンでエラー要因を一目で切り分け

LED表示と動作状態

状態 緑LED（動作） 橙LED（エラー） 詳細・内容
電源投入直後 点滅 消灯 約30秒間の初期設定（測距マッピング）中
待機時 消灯 消灯 正常監視状態
人体検知時 点灯（設定時） 消灯 リレー接点出力中（オフディレイ2秒）
設定エラー - 点滅 電圧異常、または初期設定中の侵入・障害物干渉

製品仕様

項目 SAS-7U（埋込型） 仕様詳細
電源電圧 DC12V 〜 24V ±10% （極性あり）
消費電流 110mA以下 （DC12V時）
外部出力 無電圧半導体接点（a接点）×2系統 / DC24V 50mA以下（抵抗負荷）
応答遅延時間 0.1秒以下 / オフディレイ動作 約2秒
検知方式 近赤外線測距方式（光軸7本）
設置高さ 標準 2.5m （最長 2.7m まで）
検知出力高さ 床面より約0.6m以上の高さ（自動更新追従機能あり）
エリア調整 3段階（0°、3°、6°）のセンサヘッド角度調整可能
初期設定 電源ON時に約30秒間の自動設定シーケンス
表示灯スイッチ 点灯（検知時緑点灯） / 消灯（常時消灯）の切替可能
両端光軸スイッチ 有効 / 無効 / +0.2m の3モード切替
使用環境温度 -10℃ 〜 +55℃（結露・氷結なきこと）
外形寸法 φ156mm × 79mm （天井開口穴：φ130〜136mm）
質量 約350g
材質 埋込カバー：ABS樹脂 / カバー：ポリカーボネート樹脂

FAQ

Q：一般的な熱線センサー（PIR）との違いは何ですか？ A：熱線センサーは「温度変化」を検知しますが、本製品は「距離」を測る光線式です。そのため、エアコンの風や日光による温度変化で誤報することがほとんどありません。
Q：室内で犬を飼っていますが、検知してしまいますか？ A：いいえ、床上約0.6m以下は検知しない設計のため、小型のペットであれば自由に動き回っても検知されません。
Q：お掃除ロボットが稼働しても大丈夫ですか？ A：はい。ペット同様、床上0.6m以下の高さにある自動掃除機は検知対象外となります。
Q：部屋のレイアウトが変わった場合、再設定が必要ですか？ A：30分以上の環境変化があれば自動で再学習しますが、大きな家具配置変更の際は一度電源を入れ直して初期設定（30秒）を行うことを推奨します。
Q：黒い床や黒い絨毯でも使えますか？ A：光の反射を利用するため、光を吸収する黒色素材や鏡面素材では検知感度が低下する場合があります。施工時に必ず歩行テストを行ってください。
Q：LEDがオレンジ色に点滅しているのですが？ A：設定エラーです。初期設定中に人がエリア内にいたか、供給電圧が不安定な可能性があります。周囲に誰もいない状態で電源を入れ直してください。
Q：夜間、LEDの光が気にならないようにできますか？ A：内部の「表示灯スイッチ」を消灯に設定すれば、検知時も緑LEDを光らせない運用が可能です。
Q：最大何メートルまでの天井に設置できますか？ A：設置高さは最大2.7mまでです。それ以上の高さになると反射光が弱まり、正しく測距できなくなる恐れがあります。
Q：埋込型の取り付けに必要な穴のサイズは？ A：天井の開口寸法は φ130mm 〜 φ136mm です。
Q：生活安心報知機 SAH-2(S) に複数台接続できますか？ A：SAH-2(S) 本体の外部供給電源能力の都合上、本センサーは1台までの接続となります。複数台使用する場合は別途外部電源を用意してください。
