BX-1 ベッドセンサー変換器 TAKEX 竹中エンジニアリング [BX-1]

BX-1 ベッドセンサー変換器 TAKEX 竹中エンジニアリング [BX-1]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ベッドセンサー関連機器 介護・報知システム 屋内用

BX-1 ベッドセンサー変換器

ベッドセンサーからの信号を最適化し、ナースコールへと繋ぐ「起き上がり検知」の中核ユニットです。

患者の離床や起き上がりを検知し、設定した判定時間を経過した後にのみ信号を出力することで、寝返り等による誤報を劇的に低減します。病院や介護施設での安全管理を高度にサポートする、信頼の国産変換器です。

  • 型番： BX-1
  • 製品名： ベッドセンサー変換器
  • 主な用途： 起き上がり検知・離床検知・就寝管理・仮眠室の運用管理
  • 出力形式： 約1秒ワンショット接点出力（ナースコール連動型）
  • 取付方法： 底面磁石による吸着、または側面フックによる吊り下げ

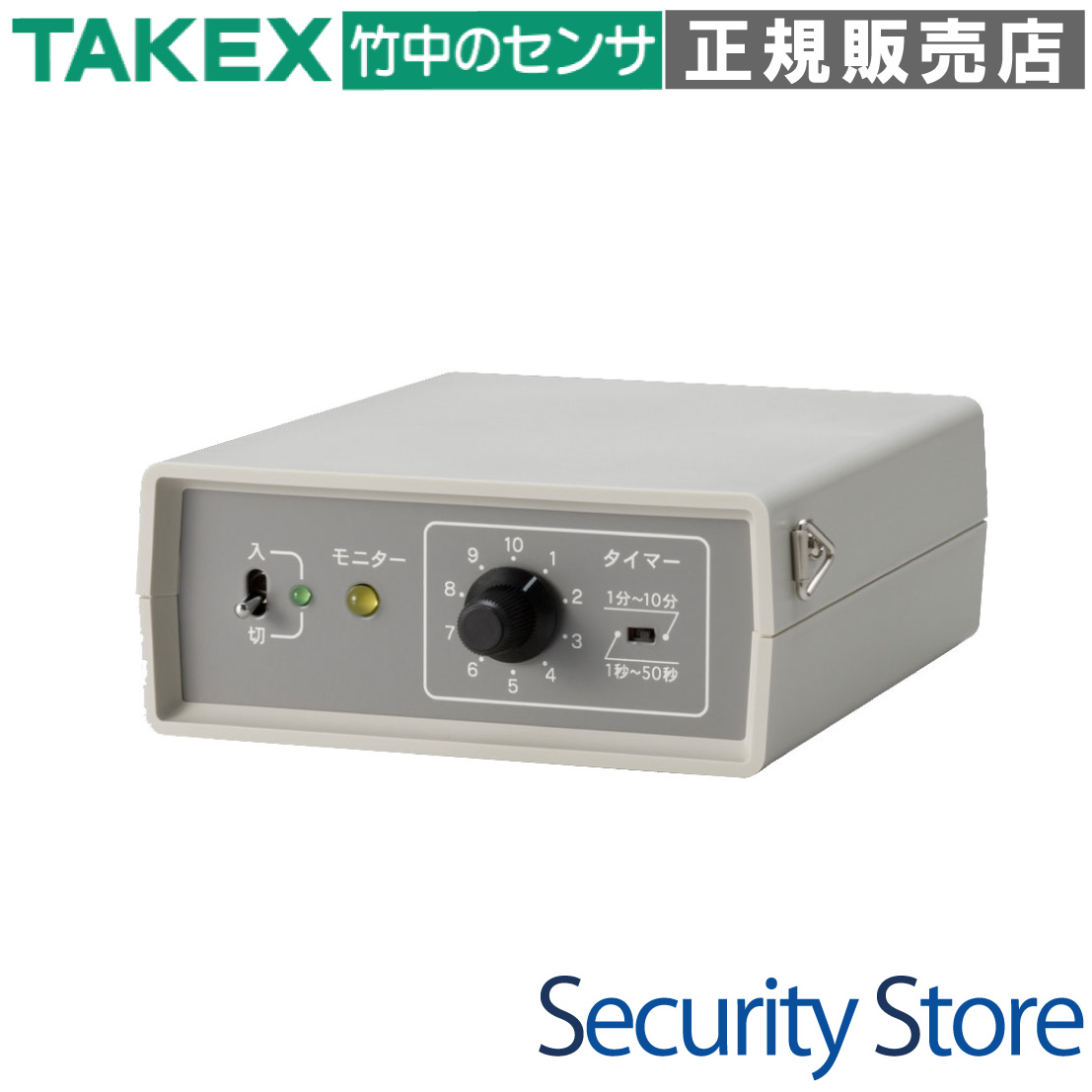

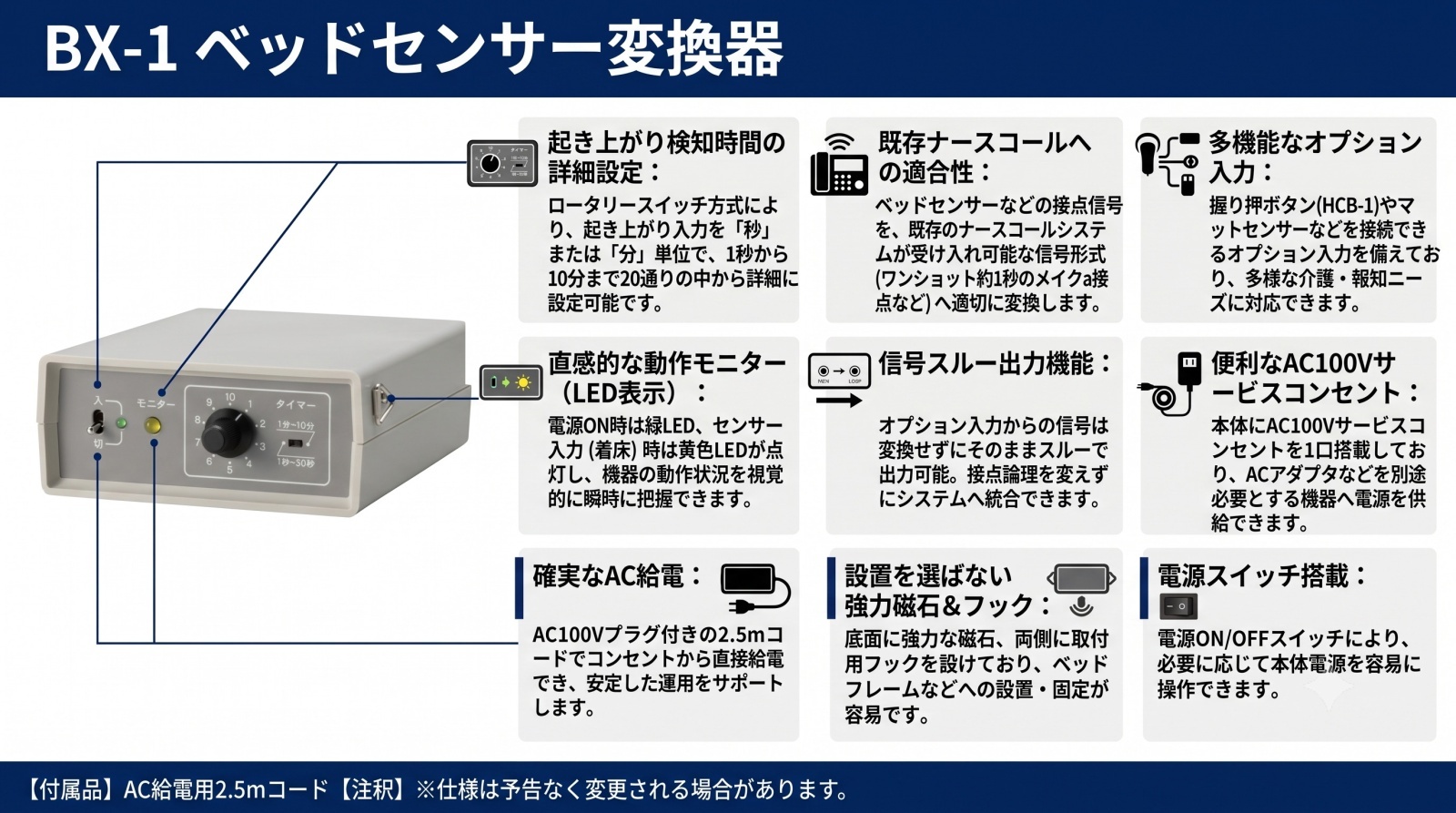

ベッドセンサー変換器 BX-1 製品画像

資料ダウンロード

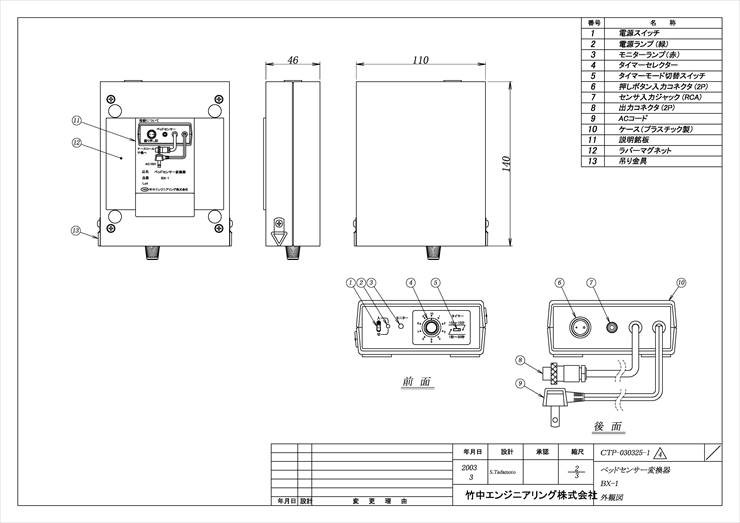

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・高齢者施設での徘徊防止
  • 離床・転倒リスクのある患者の監視
  • 夜間の就寝状況・安否確認の自動化
  • 消防・鉄道等の仮眠室での就寝把握

導入前に確認したいポイント

  • 使用するベッドセンサーの接点構成
  • ナースコール子機側の端子形状
  • AC100V電源の確保（2.5m以内）
  • 設置場所から子機までの距離（3m以内）

特長

秒・分単位で設定可能な「起き上がり判定タイマー」

ベッドセンサーからの入力が途切れた際、即座に報知するのではなく「設定した判定時間」が経過した後にのみ信号を出力します。これにより、一瞬の寝返りや体位変換による不要なナースコール呼び出しを防ぎます。

ロータリースイッチによる20通りの精密設定

タイマー設定は「秒モード」と「分モード」の2段階切替。それぞれ10段階のボリューム調整により、1秒から最大10分まで、患者のADL（日常生活動作）や身体能力に合わせた柔軟な運用が可能です。

多様な機器に対応する「オプション入力」端子

ベッドセンサー以外に、握り押しボタン（HCB-1）やマットセンサーなどを接続できる予備入力を搭載。現場のニーズに合わせ、複数のセンサー情報を集約してナースコールへ送出できます。

停電時も安心の「スルー出力」機構

オプション入力に接続された機器の信号は、BX-1本体の電源がOFFの場合や停電時であっても、そのまま出力側へ伝達されるフェイルセーフ設計を採用。非常時の呼び出し機能を損ないません。

ナースコール運用を妨げない「ワンショット出力」

検知時の出力は約1秒間のワンショット信号です。信号が保持され続けないため、ナースコール親機側での応答操作や報知停止がスムーズに行え、現場のオペレーションを阻害しません。

施工性に優れた「磁石＆フック」のハイブリッド仕様

本体底面には強力磁石を内蔵しており、スチール製のベッドフレームに工具なしで固定可能。また、側面には吊り下げ用のフックも備えており、設置環境を選ばず柔軟に配置できます。

状態が一目でわかる「親切設計のインジケーター」

電源状態を示す緑色LEDに加え、センサーの入力状態（着床中）を示す黄色LEDを搭載。動作状況を現場で直感的に確認できます。※黄色LEDは睡眠を妨げないよう、あえて輝度を抑えた設計です。

選定時に評価したい強み

  • 誤報対策： 寝返りによる一時的な離床を無視するタイマー制御が優秀。
  • 汎用性： 標準的なピンプラグ仕様で、多様なセンサーやナースコールに適合。
  • 信頼性： シンプルなハードウェア制御により、故障リスクが極めて低い国産品質。
  • 保守性： 状態表示LEDにより、断線や動作不良の切り分けが容易。

施工・設置ガイド

設置の際は、AC100Vコンセントおよびナースコール子機の位置を確認してください。ACコードは2.5m、出力ケーブルは3mです。ケーブルがベッドの可動部に巻き込まれないよう、余裕を持たせた配線を行ってください。

タイマー設定マトリックス

ボリューム目盛り 秒モード設定値 分モード設定値
1 〜 71, 2, 3, 4, 5, 6, 7 秒1, 2, 3, 4, 5, 6, 7 分
810 秒8 分
915 秒9 分
1050 秒10 分

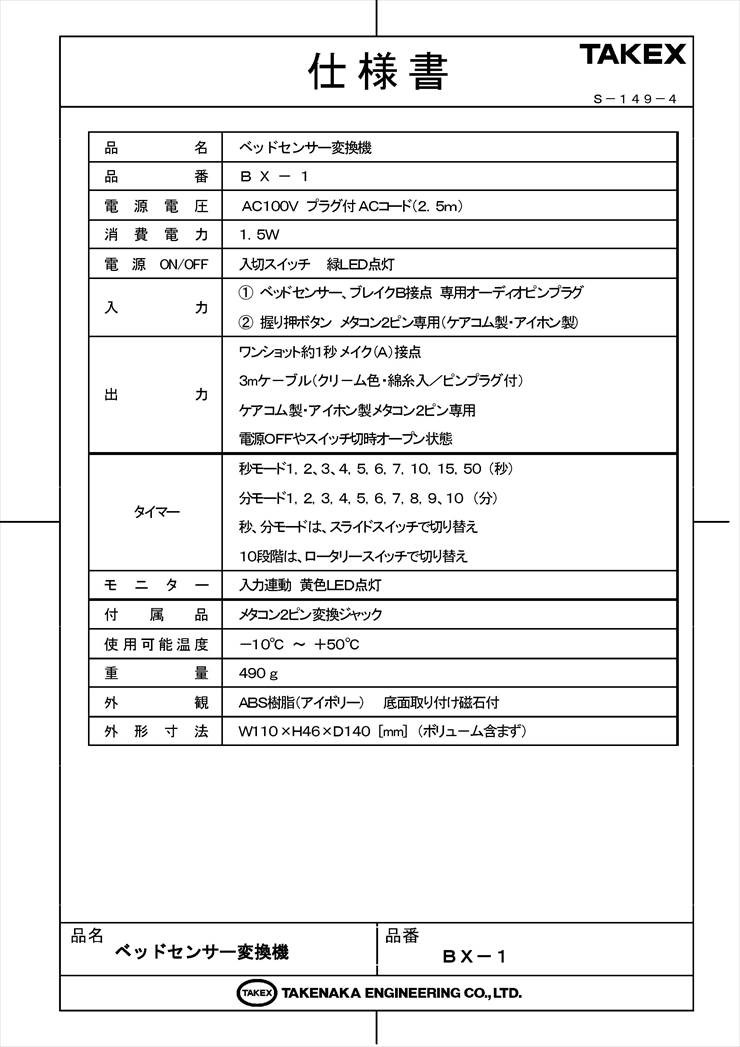

製品仕様

項目 内容
品名 / 品番ベッドセンサー変換器 / BX-1
電源電圧AC100V プラグ付 ACコード(2.5m)
消費電力1.5W
電源 ON/OFF入切スイッチ（ON時 緑LED点灯）
センサー入力（(1)）ベッドセンサー：ブレイク(b接点)入力 専用オーディオピンプラグ
オプション入力（(2)）メイク(a接点)入力 専用オーディオピンプラグ ※スルー出力対応
接点出力ワンショット約1秒 メイク(a接点)出力
3mケーブル（クリーム色・綿糸入／ピンプラグ付）
タイマー設定（秒）1, 2, 3, 4, 5, 6, 7, 10, 15, 50 秒（スライドSW切替＋10段階ロータリー）
タイマー設定（分）1, 2, 3, 4, 5, 6, 7, 8, 9, 10 分（スライドSW切替＋10段階ロータリー）
モニター表示センサー入力連動 黄色LED点灯（着床時）
使用可能温度－10℃ 〜 ＋50℃
外形寸法W110 × H46 × D140 [mm] （ボリューム突起含まず）
重量約490g
外観・材質樹脂（ライトグレー） 底面取り付け磁石付 / 側面フック付

FAQ

Q：この製品だけでナースコールを鳴らすことができますか？ A：いいえ。本機はベッドセンサーからの信号をタイマー制御して出力するための「変換器」です。別途ベッドセンサー（BS-3等）とナースコールシステム本体が必要です。
Q：タイマーを「5秒」に設定した場合、どのような動作になりますか？ A：患者がベッドから離れて（センサー入力が切れて）から5秒間、ずっと離れた状態が続いた場合に初めて信号を出力します。4秒でベッドに戻れば信号は出ません。
Q：黄色いLEDが点灯していますが、これは何を示していますか？ A：ベッドセンサーが患者の荷重を検知している（着床状態）ことを示します。離床すると消灯し、タイマーカウントが始まります。
Q：黄色いLEDが少し暗い気がするのですが、故障でしょうか？ A：故障ではありません。夜間の病室で患者様の睡眠を妨げないよう、意図的に輝度を抑えた「親切設計」仕様となっております。
Q：停電した時、オプション入力に繋いだ「握りボタン」は使えますか？ A：はい、使用可能です。オプション入力は電気的にスルーされる設計のため、BX-1の電源が入っていなくても、物理的な接点信号はナースコールへ伝わります。
Q：ナースコール子機の種類を問いませんか？ A：各メーカーのナースコール子機に対応するため、別途専用の「分配コンセント（変換アダプタ）」が必要になる場合があります。子機の仕様を確認の上、適合するものをご用意ください。
Q：一度検知して鳴った後、リセット操作は必要ですか？ A：本機側でのリセットは不要です。約1秒のワンショット出力のため、報知後は自動的に待機状態に戻ります。再度患者様がベッドに入れば、次の監視サイクルが開始されます。
Q：磁石で固定しても電子機器に影響はありませんか？ A：一般的なスチールフレームへの固定は問題ありませんが、ペースメーカー等の精密医療機器を使用されている患者様のすぐ近く（胸元など）には設置しないでください。
Q：設定できる最長の時間は何分ですか？ A：分モードの「10」に設定することで、最大10分間の遅延を設定可能です。
Q：防水仕様ですか？ A：いいえ、防水仕様ではありません。窓際の結露や、清掃時の水濡れには十分ご注意ください。
