パッシブセンサー立体警戒型・20m用 TAKEX 竹中エンジニアリング [PA-5020F]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

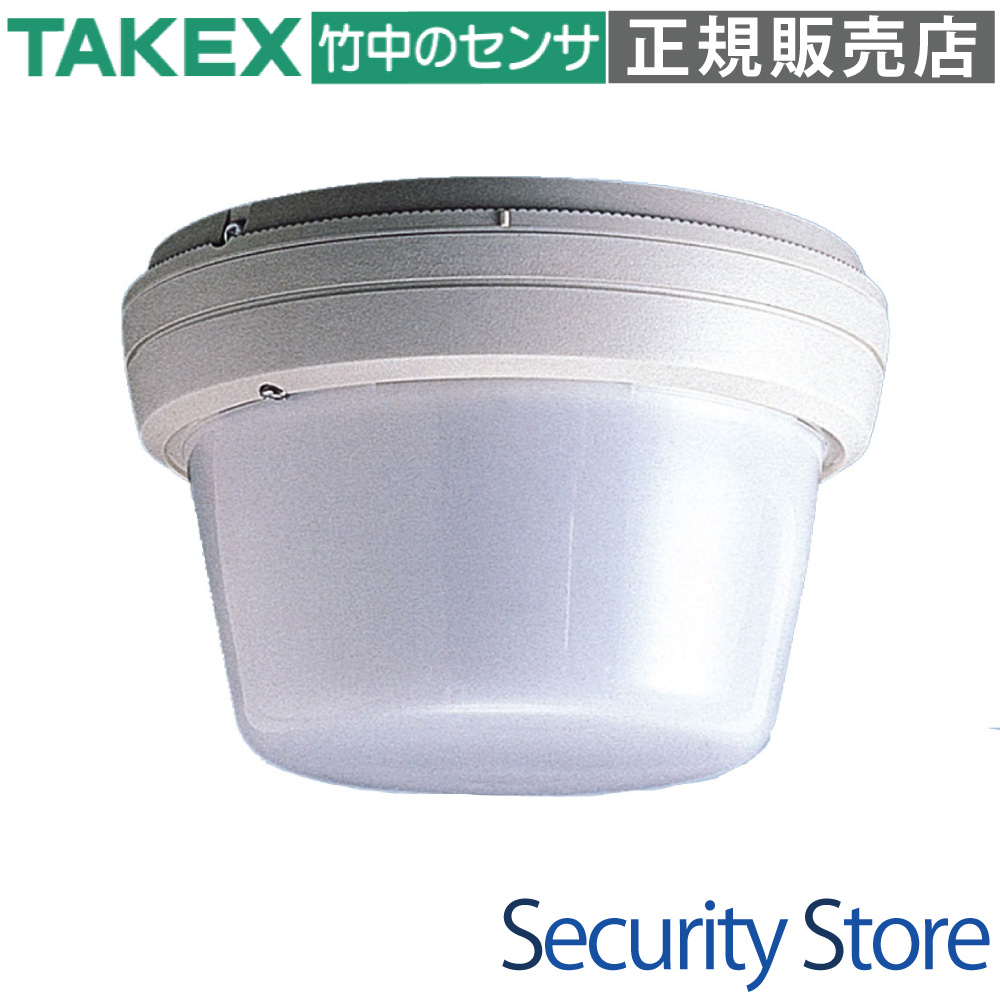

TAKEX パッシブセンサー立体警戒（最長20m）屋内・天井面取付

型番：PA-5020F（パッシブセンサー立体警戒型・20m用）

PA-5020Fは、CPUで各種機能をインテリジェンス制御する、広域立体警戒（最長20m）対応のハイエンドパッシブセンサーです。
デュアルツイン素子とマルチパラボラミラーの採用により、小動物や外乱光による誤動作を極限まで低減。過酷な設置環境でも安定した検知性能を発揮し、大規模空間の防犯システムに最適です。

型番： PA-5020F
製品名： パッシブセンサー立体警戒型・20m用
方式 / カテゴリ： パッシブインフラレッド方式（デュアルツイン）
主な用途： 倉庫、工場、商業施設などの広域空間の防犯警戒
設置場所 / 対応環境： 屋内専用 / 天井面取付（別売アタッチメントで壁付可能）
電源 / 警報出力： DC10.5〜30V / 無電圧リレー接点（a接点/b接点切替式）

資料ダウンロード

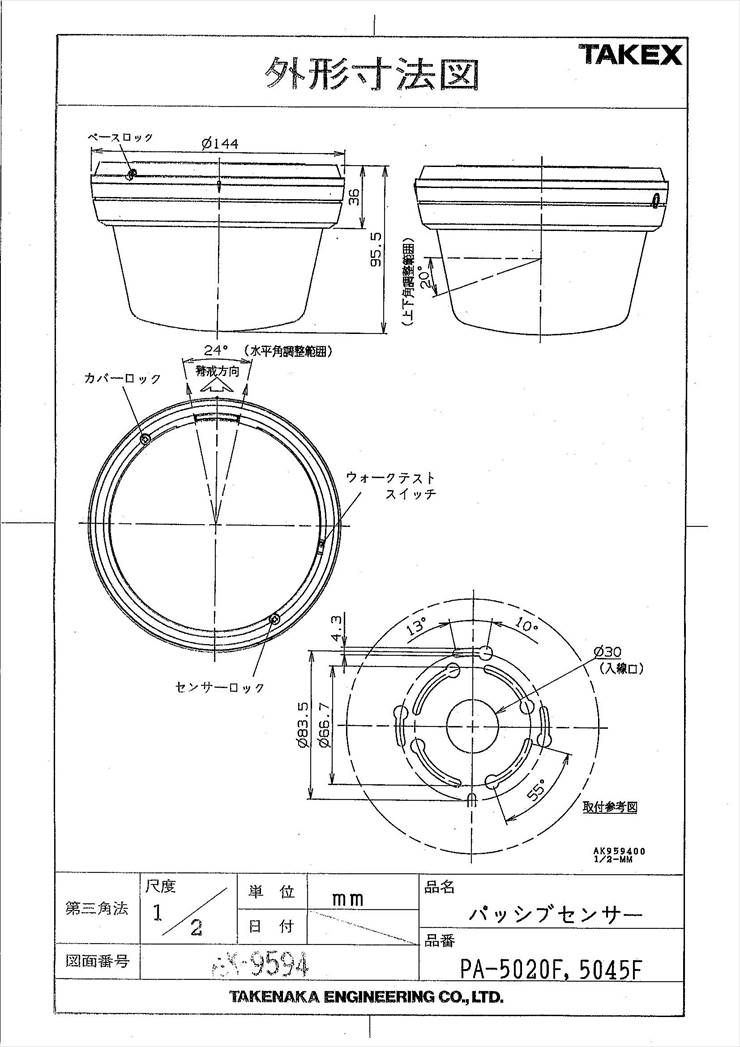

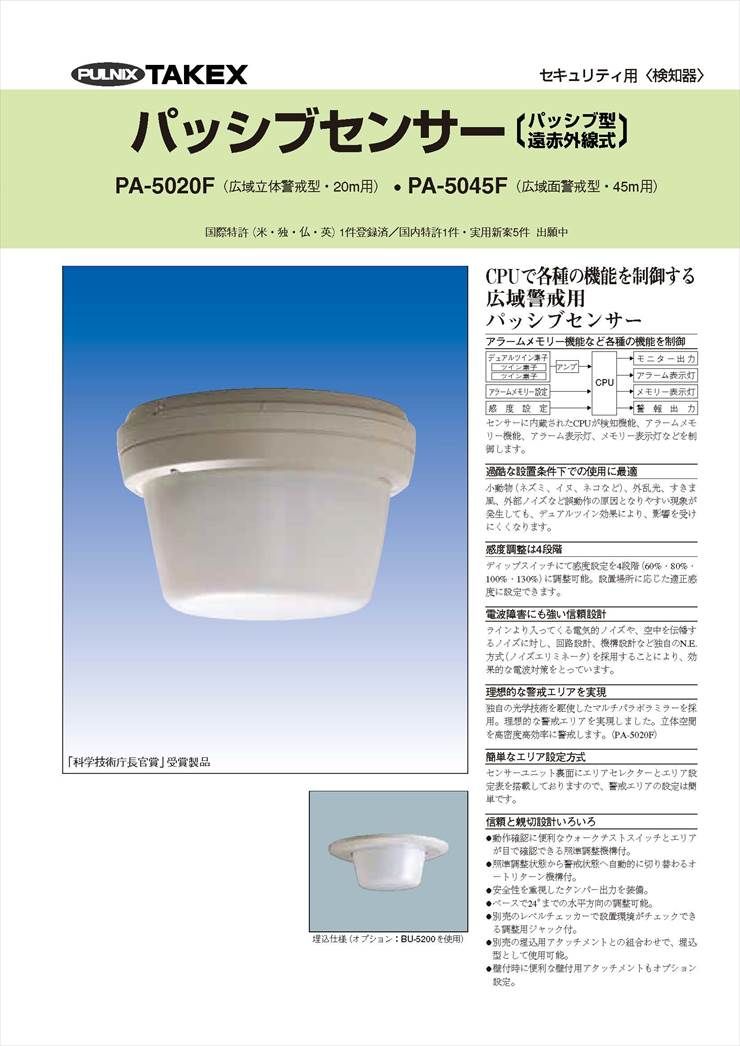

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

倉庫や工場などの天井が高い広大な屋内空間
オフィスビルや商業施設の大型エントランス
ネズミや昆虫などの小動物が侵入しやすい環境
電波ノイズや外乱光の影響が懸念される現場

導入前に確認したいポイント

取付場所が屋内専用（天井面取付）であること
空調の吹き出し口付近など急激な温度変化がないこと
太陽光や車のヘッドライトなどが直接入射しないこと
警戒エリア内に観葉植物やガラスなどの遮蔽物がないこと

特長

デュアルツイン素子とCPU制御による高信頼設計

高精度のデュアルツイン素子を搭載し、人間と小動物（ペットやネズミなど）が発する赤外線エネルギーの違いを的確に識別します。CPUによるインテリジェンス制御により、小動物、外乱光、すきま風などの誤動作の原因となる現象の影響を極限まで低減しています。

マルチパラボラミラーによる理想的な立体警戒エリア

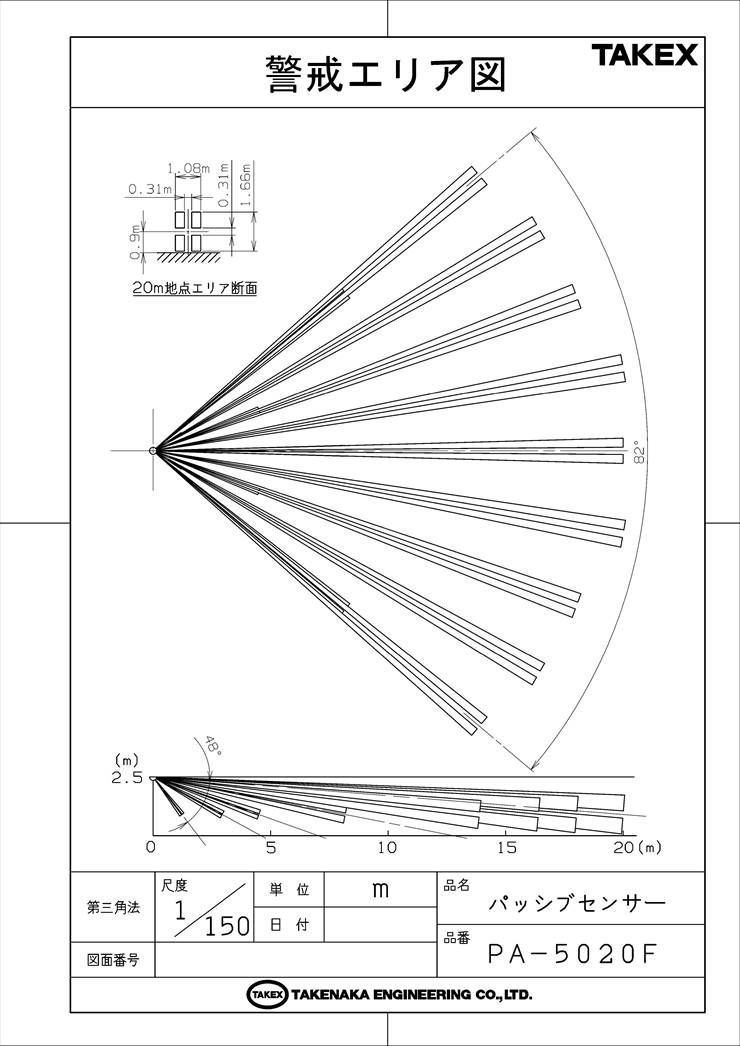

独自の光学技術を駆使したマルチパラボラミラーを採用。センシティブゾーン（検知帯）を空間に立体的に配置し、最大20mの広範囲にわたる高密度の警戒エリア（68本・17対）を実現します。広い空間を効率的かつ確実に警戒することが可能です。

環境に適応する自動感度調整とノイズ対策

室温と侵入者の体温とのバランスに応じて、自動的に適正感度にセットするASC（自動感度調整）回路を内蔵。シーズン毎の感度調整の手間を省きます。また、電気的ノイズや空中を伝播するノイズに対し、独自のN.E.方式（ノイズエリミネータ）を採用し、効果的な電波対策を施しています。

    選定時に評価したい強み・施工サポート機能

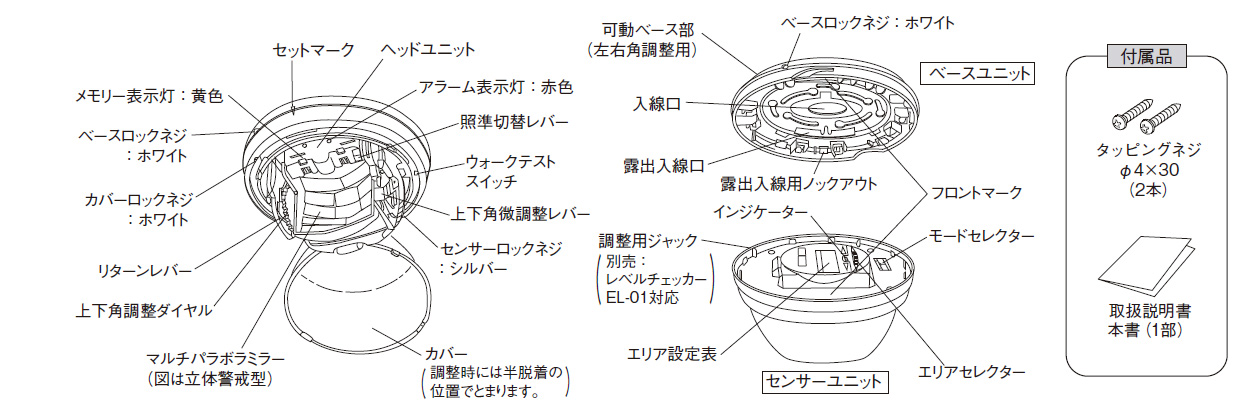

    簡単なエリア設定： センサーユニット裏面のエリアセレクターとエリア設定表により、天井高と距離に応じた設定が容易に行えます。
照準エリア調整機構： パラボラミラーの反射を利用した照準機構により、目で見て確実なエリア調整が可能です。
オートリターン機能： 照準調整状態から警戒状態へ自動的に切り替わるため、設定後の戻し忘れを防ぎます。
タンパー出力装備： カバーや本体が取り外された際に異常を知らせる、安全性を重視した設計です。



施工・設置ガイド

本機の性能を最大限に引き出し、誤動作を防ぐためには、適切な設置環境の選定と光学系の精密な調整が不可欠です。遠赤外線はガラス等の遮蔽物を透過しないため、死角ができないように配置してください。

LEDインジケーターの動作状態

表示灯	発光色	動作状態と詳細
アラーム表示灯	赤色	【ウォームアップ中】電源投入後約1分間点滅【警報時】発報検知時に約2秒点灯 ※モードセレクターで消灯設定も可能
メモリー表示灯	黄色	【メモリー起動時】発報後3分間点滅【メモリー表示時】3分間の点滅後、47分間連続点灯 ※複数センサー配置時の発報個体識別に利用

DIPスイッチ（モードセレクター）設定

スイッチ	機能名称	設定内容と出荷時設定
SW 1	アラームメモリー	ON：オートリセットメモリー機能あり OFF：メモリー機能なし（出荷時）
SW 2	警報接点の切替	ON：a接点（N.O. / 常時開） OFF：b接点（N.C. / 常時閉 / 出荷時）
SW 3 / SW 4	感度設定	SW3とSW4の組み合わせで4段階設定両方OFFで標準の100%（出荷時）

配線・端子仕様

端子番号	機能名称	仕様・定格
1 - 2	電源入力	DC10.5V 〜 30V (極性なし)
3 - 4	警報出力	無電圧リレー接点。ワンショット動作(約2秒)。 DC30V・0.25A以下(抵抗負荷)
6 - 7	タンパー出力	無電圧接点(b接点)。カバー等取り外し時に「開」。 DC30V・0.5A以下(抵抗負荷)

製品仕様

項目	内容
品番	PA-5020F
検出方式	パッシブインフラレッド方式 (デュアルツイン)
センシティブゾーン	68本 (17対)
警戒エリア	広域立体警戒最長部20m
電源電圧	DC10.5〜30V (極性なし)
消費電流	25mA以下 (b接点時) 35mA以下 (a接点時)
警報出力	接点方式 : 無電圧リレー接点(a接点/b接点切替式) 接点動作 : ワンショット動作 (約2秒) 接点容量 : AC/DC30V・0.25A以下 (抵抗負荷) (接点保護抵抗3.3Ωを内蔵)
タンパー出力	接点方式 : 無電圧接点(b接点) AC/DC30V・0.5A以下 (抵抗負荷)
アラーム表示灯	赤色LED ウォームアップ時 : 点滅警報時 : 点灯 (モードセレクターでON/OFF可能)
メモリー表示灯	黄色LED メモリー起動時:点滅メモリー表示時:点灯 (モードセレクターでON/OFF可能)
角度調整範囲	上下方向:20°、水平方向:24°(可動ベース部にて可)
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内 : 天井面取付 (別売アタッチメントにて壁付可能)
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約330g
外観	樹脂

FAQ

Q：PA-5020Fの最大警戒距離はどれくらいですか？ A：マルチパラボラミラーによる広域立体警戒により、最長部20mまでの警戒エリアを構築できます。

Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用です。屋外や水が掛かる場所には設置できません。

Q：ペットやネズミによる誤報を防ぐ機能はありますか？ A：はい、高精度のデュアルツイン素子を採用しており、小動物による誤動作の影響を極限まで低減しています。

Q：対応する電源電圧を教えてください。 A：DC10.5V〜30V（極性なし）に対応しており、幅広い防犯システムに組み込み可能です。

Q：警報出力の接点方式は変更できますか？ A：はい、内部のDIPスイッチ（モードセレクター）を操作することで、a接点（N.O.）とb接点（N.C.）の切り替えが可能です。

Q：設置する天井の高さに合わせてエリアを調整できますか？ A：はい、センサー裏面のエリアセレクターを使用して、天井の高さとカバーしたい最大警戒距離に応じた精密な設定が可能です。

Q：アラームメモリー機能とは何ですか？ A：複数台設置時に、どのセンサーが発報したかを事後に特定するための機能です。設定をONにすると、発報後に黄色LEDが3分点滅し、その後47分間点灯します。

Q：エアコンの吹き出し口の近くに設置しても問題ありませんか？ A：熱源の揺らぎによる誤報の原因となるため、温度変化の激しい場所やエアコンの風が直接当たる場所への設置は避けてください。

Q：感度の調整は可能ですか？ A：はい、内部のDIPスイッチ（SW3・SW4）の組み合わせにより、現場の環境ノイズレベルに合わせて60%・80%・100%(標準)・130%の4段階で感度調整が可能です。

Q：壁面に取り付けることはできますか？ A：標準は天井面取付ですが、別売の壁付用アタッチメント等を使用することで壁面への設置も可能です。
