TAKEX（竹中エンジニアリング）トイレ用センサー在室検知近赤外線距離測定方式露出角型

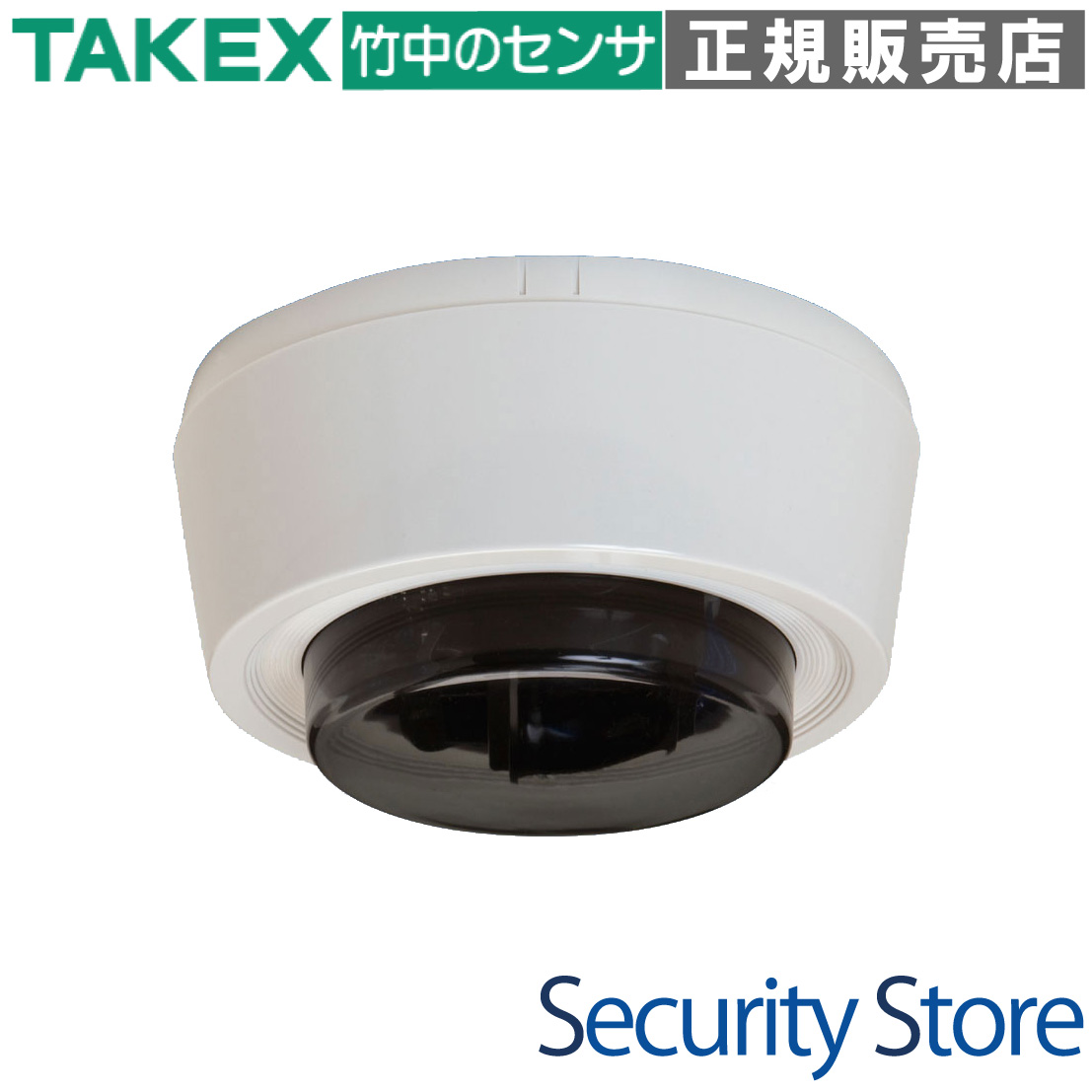

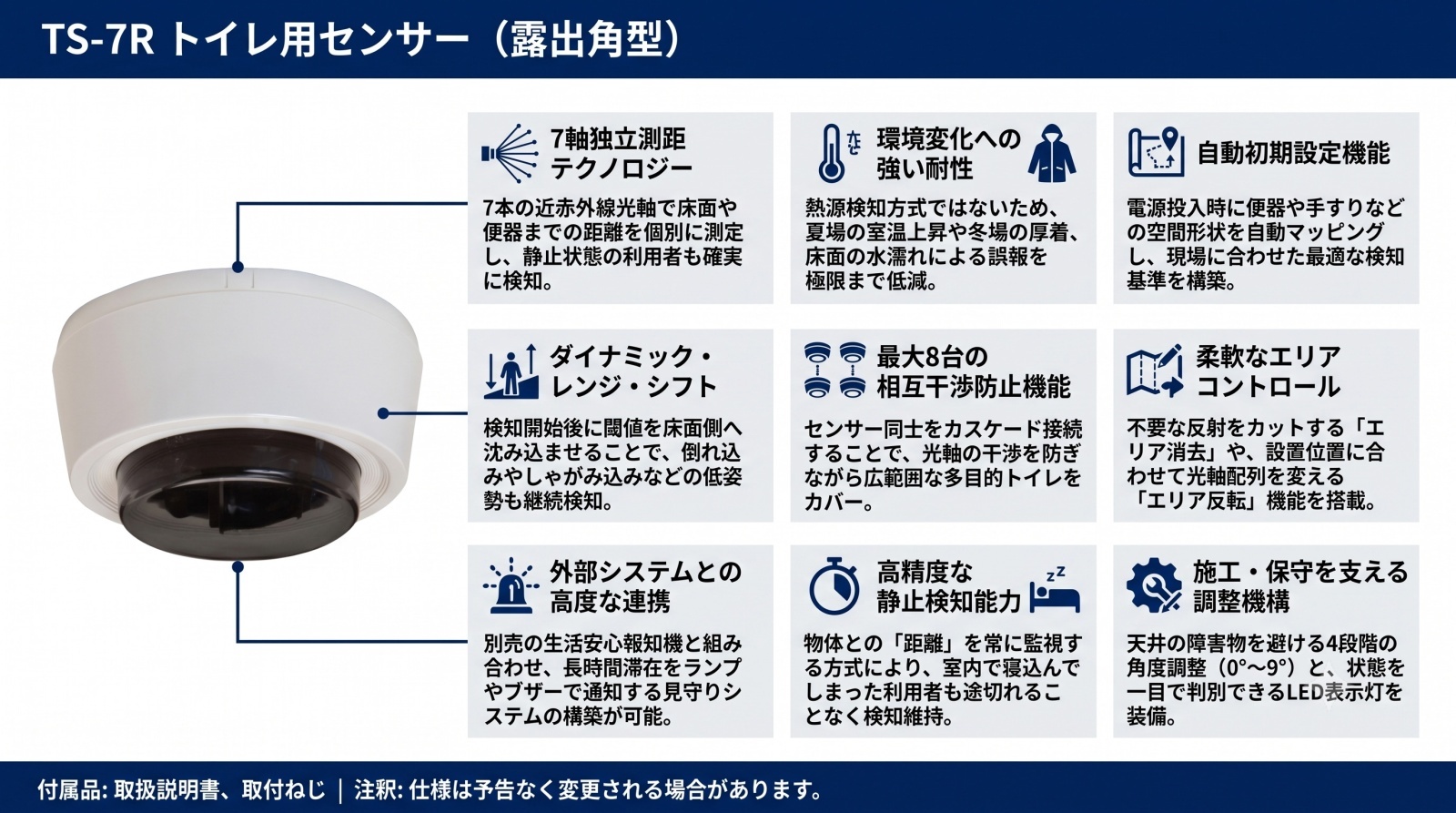

TS-7R トイレ用センサー（露出角型）

近赤外線による高度な距離測定テクノロジーを採用し、トイレ内での静止・移動を問わず確実に検知する法人向け在室センサーです。公共施設や商業施設における残留者の早期発見や、体調不良による長時間使用の報知に最適です。

型番： TS-7R
製品名： トイレ用センサー（露出角型）
検知方式： 近赤外線距離測定方式（7軸独立測距）
主な用途： 公共トイレの残留者検知、長時間滞在の報知、不審者対策
設置場所： 屋内天井（標準設置高さ2.5m）
電源： DC12V〜24V ±10%

資料ダウンロード

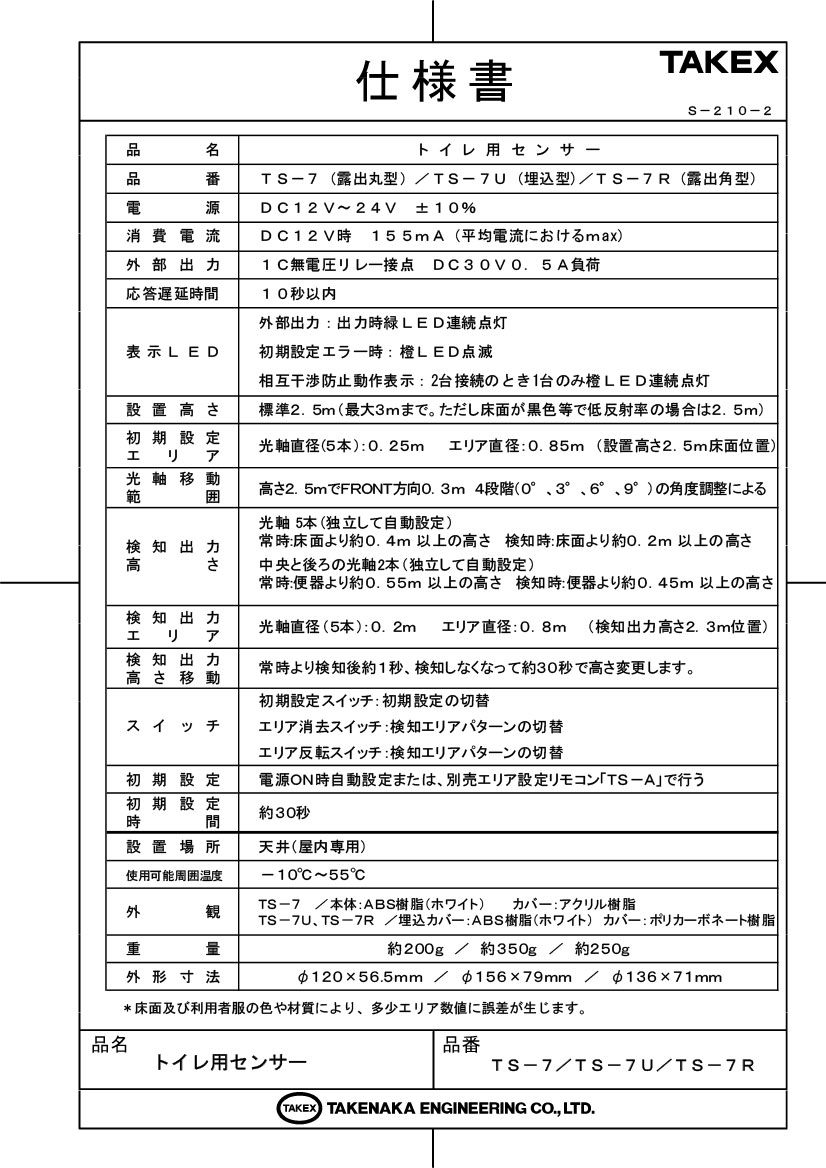

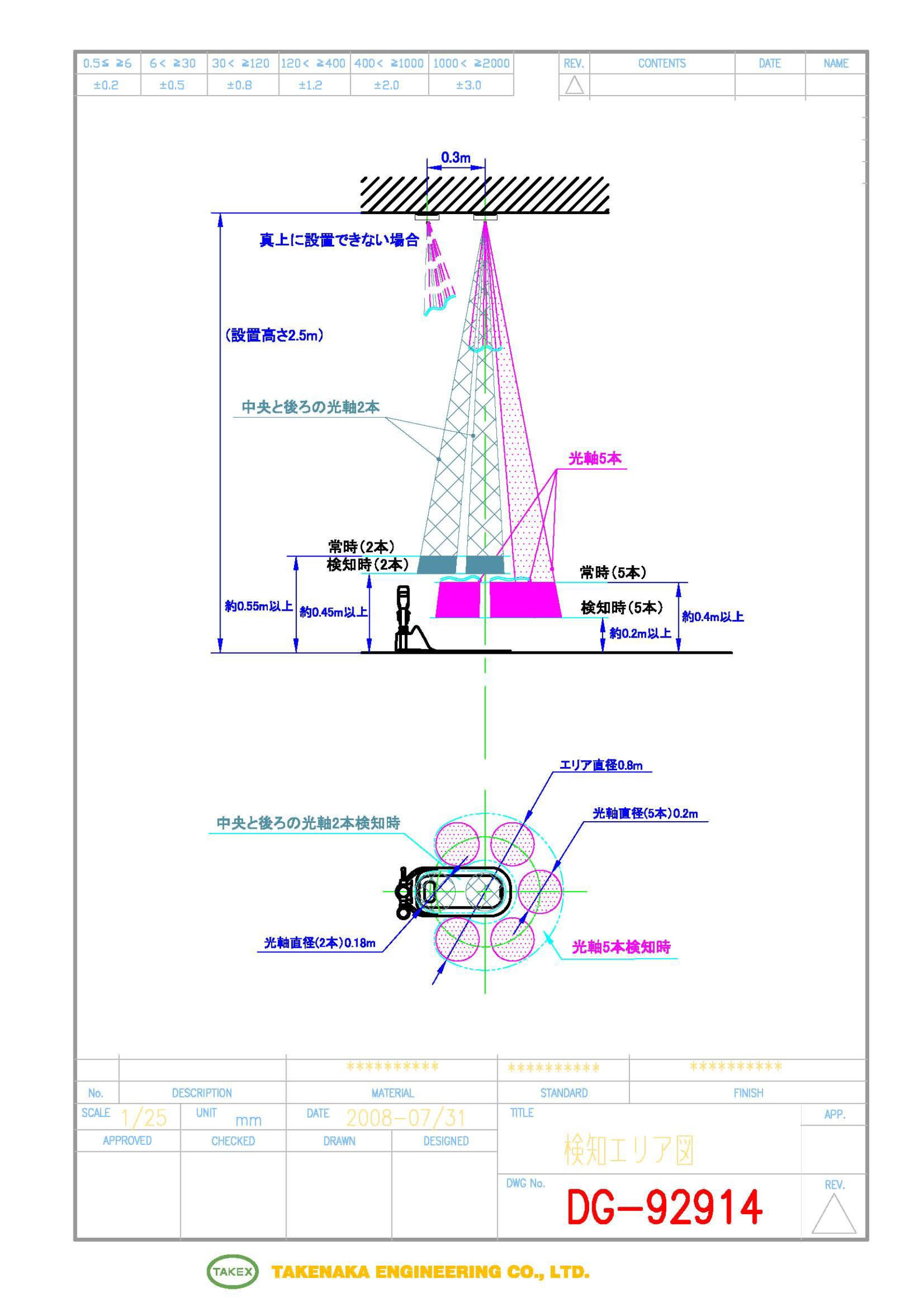

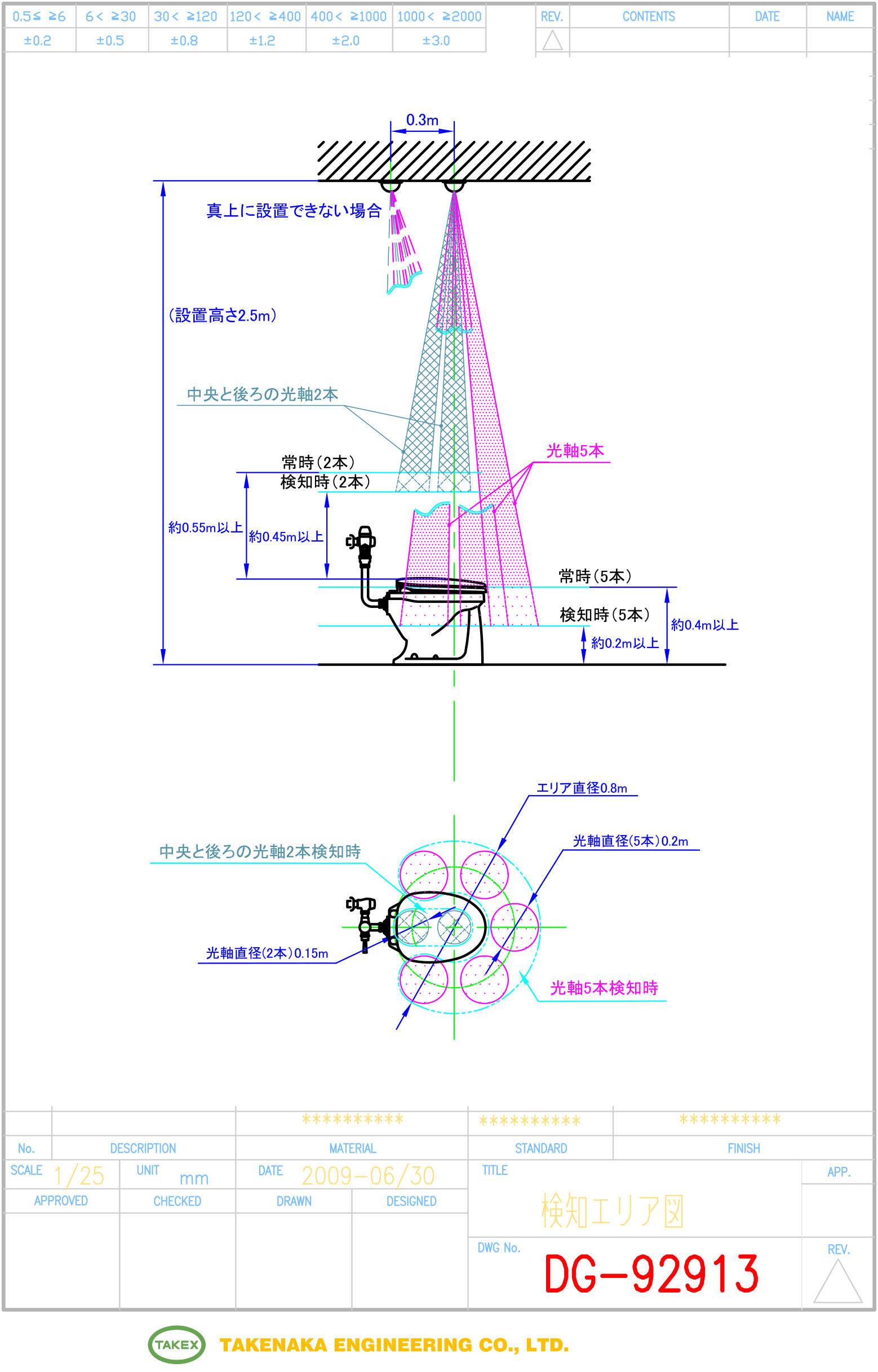

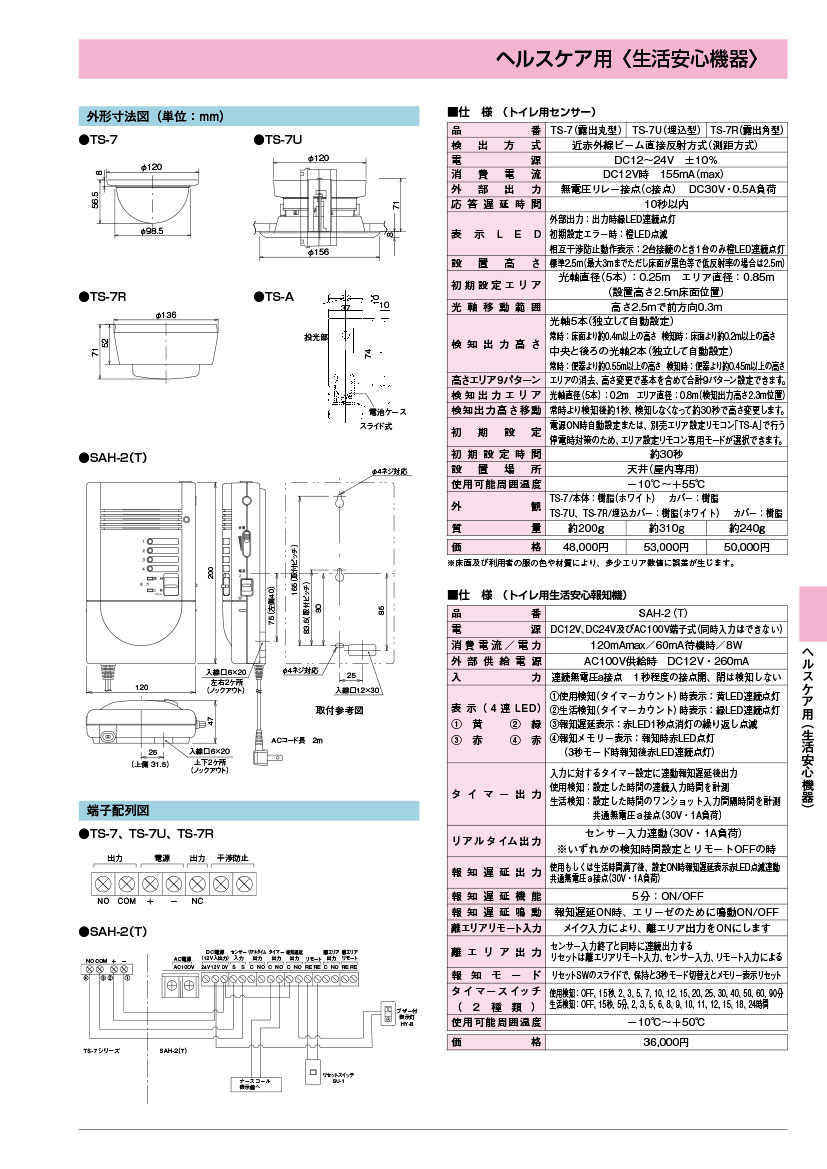

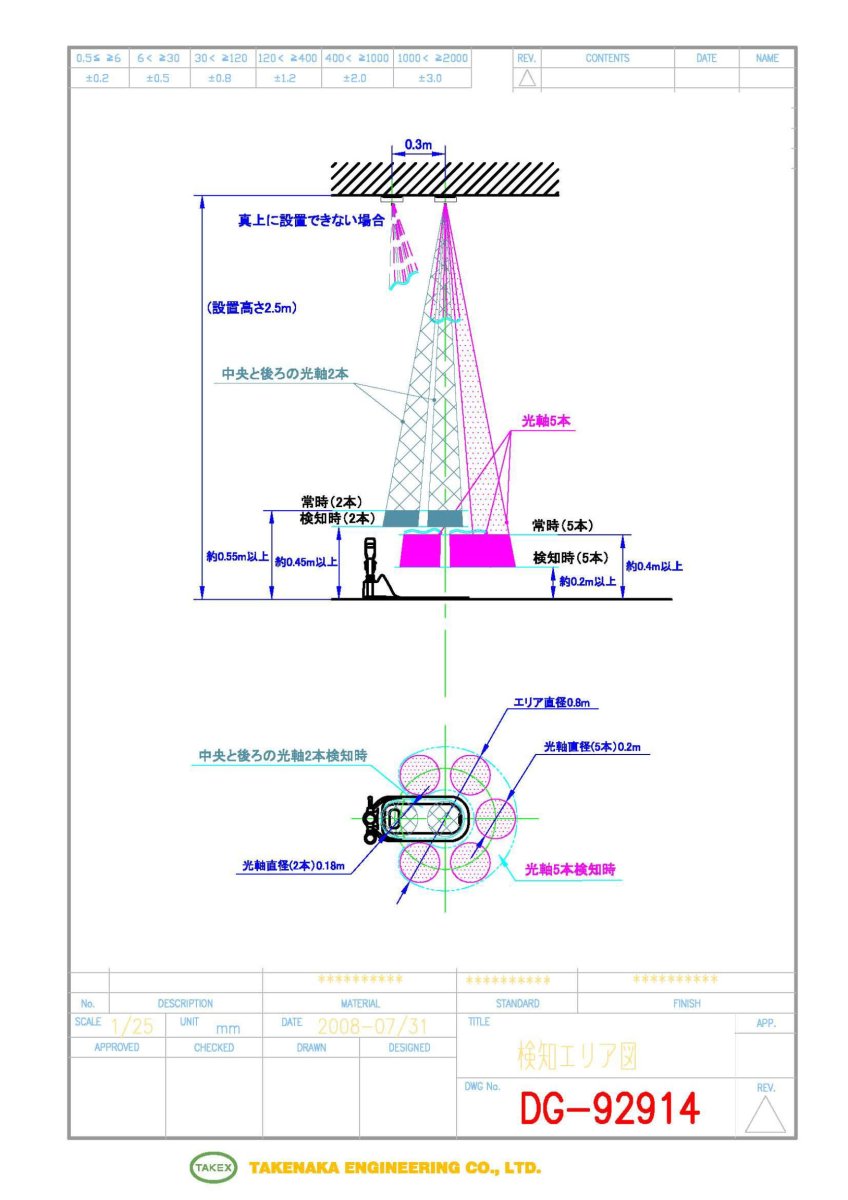

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

公共施設・駅・商業施設のトイレ管理
体調不良による長時間滞在の早期発見
閉店間際の潜伏犯罪対策
従業員の勤務改善・清掃管理の効率化
個室トイレ内での長時間使用報知

導入前に確認したいポイント

屋内専用であり、浴室など多湿環境は不可
標準設置高さは2.5m（最大3.0mまで）
初期設定時に約30秒間の無人状態が必要
床面が黒色など反射率が低い場合は2.5m以下に制限
電源DC12V〜24Vの供給が必要

特長

7軸独立測距テクノロジーによる高精度検知

センサーヘッドから照射される合計7本の近赤外線光軸が、床面や便器までの距離を個別に測定します。従来のパッシブセンサーとは異なり、利用者が静止している状態でも距離の変化として捉え続けるため、在室判定を失うことがありません。

環境変化に左右されない安定した動作

熱源を検知する方式ではないため、夏場の室温上昇時や、冬場の厚着による熱遮蔽の影響を受けません。また、床面の水濡れや清掃による状態変化にも強く、トイレ特有の環境下でも誤報を極限まで低減しています。

自動初期設定によるスマートな環境適合

電源投入時またはリモコン操作時に、現在の空間（便器の高さ、手すり、床面距離）を自動的にマッピングします。和式・洋式を問わず、設置現場の形状に合わせて最適な検知基準を自動で構築するため、複雑な調整作業を簡略化できます。

長時間の使用を知らせるシステム連携

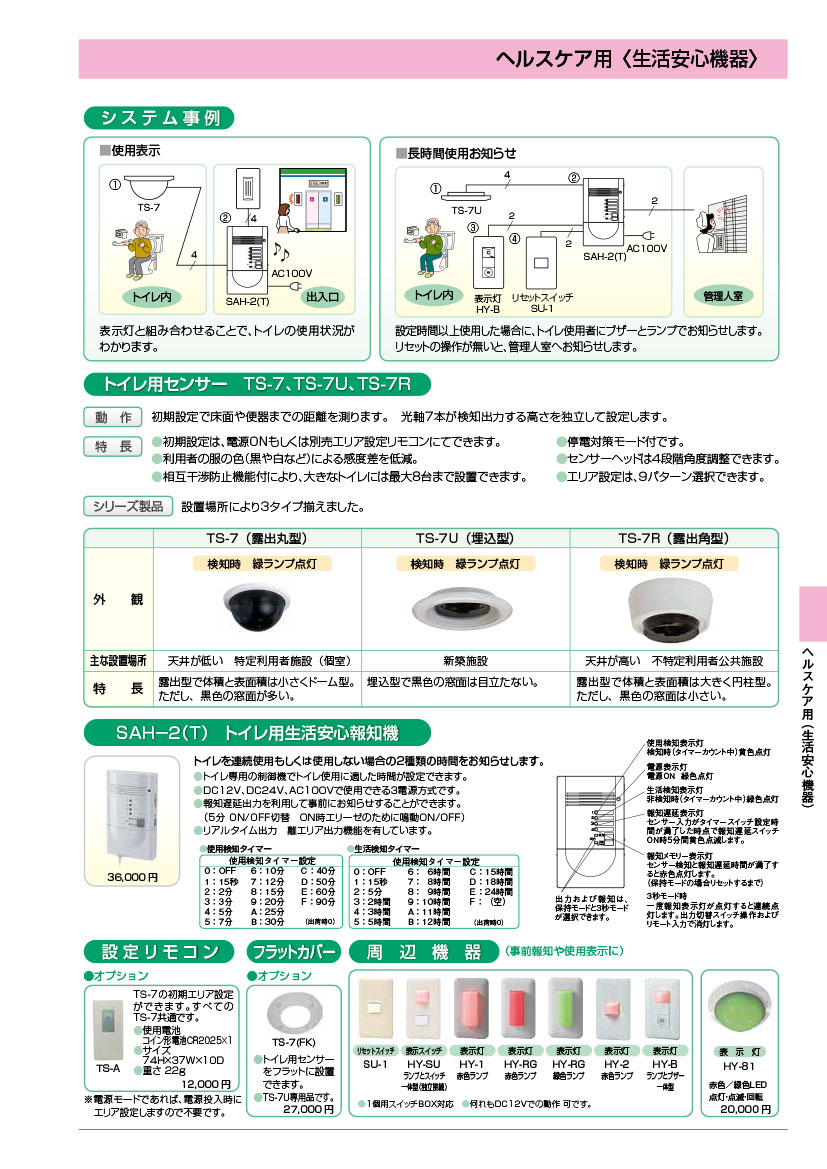

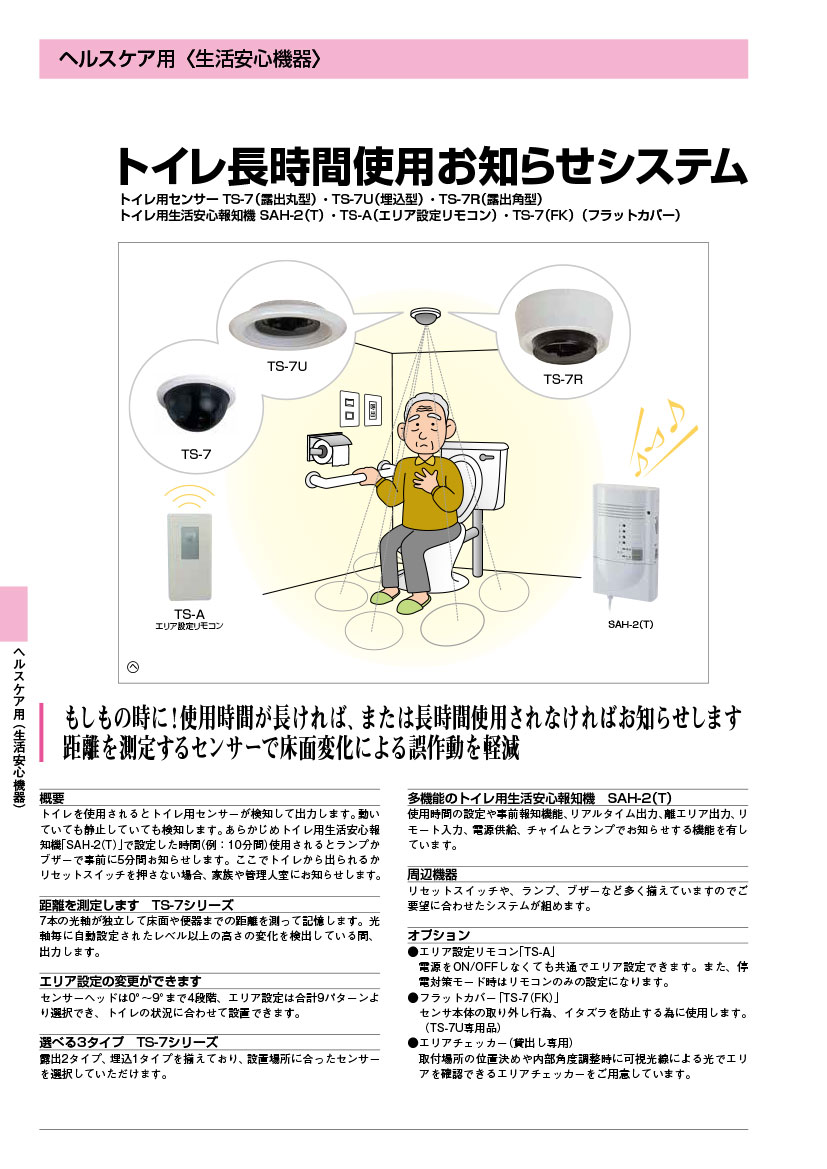

別売の生活安心報知機「SAH-2(T)」と組み合わせることで、あらかじめ設定した時間以上の滞在をランプやブザーで通知可能です。利用者の異常事態への迅速な対応を支援します。

ダイナミック・レンジ・シフト（エリア沈み込み機能）

一度検知を開始すると、検知閾値を自動的に床面側へ「沈み込ませる」アルゴリズムを搭載しています。これにより、利用者が個室内で倒れ込んだりしゃがみ込んだりして姿勢が低くなった場合でも、継続して検知を維持することができます。

最大8台までの相互干渉防止機能

隣接する個室や広い空間で複数のセンサーを設置する場合、最大8台までカスケード接続が可能です。近赤外線同士の干渉を防ぐ通信機能を備えているため、身障者用トイレなどの広いエリアも確実にカバーできます。

柔軟なエリアコントロール機能

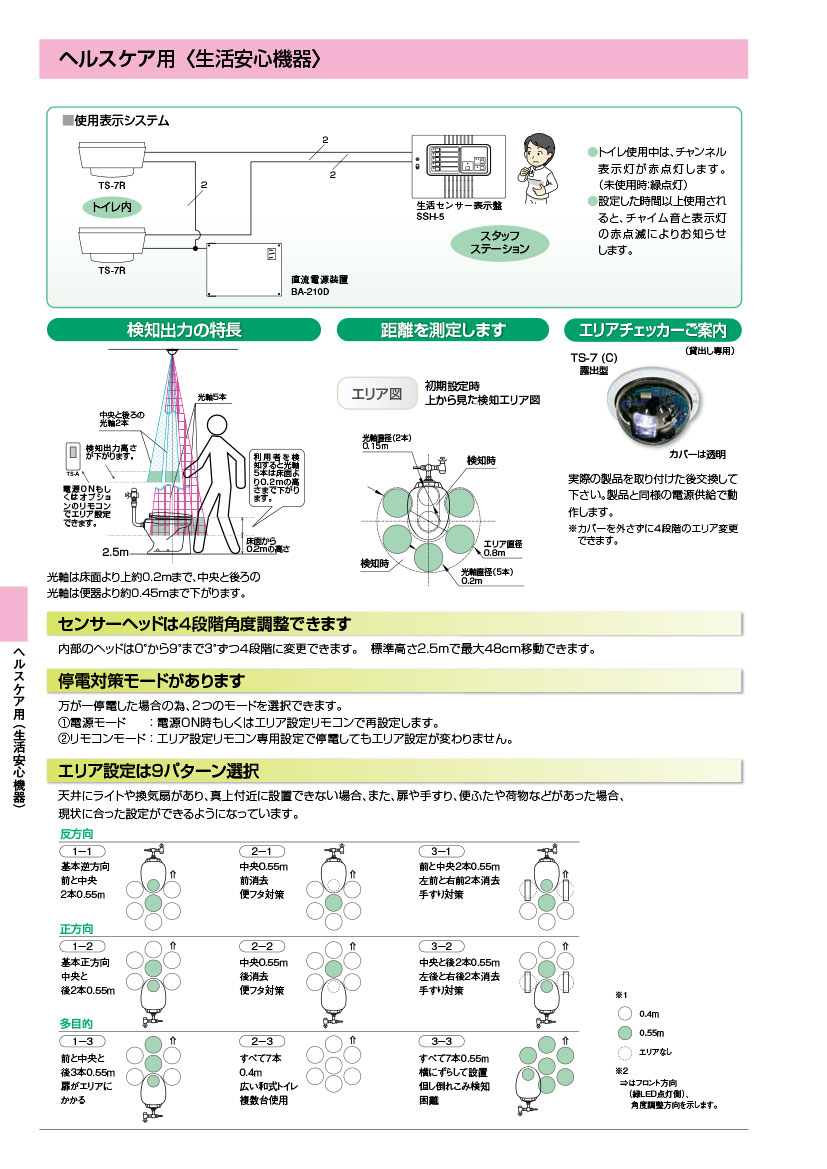

「エリア消去スイッチ」により、左右の手すりや壁などの不要な反射をカットできます。また「エリア反転スイッチ」により、便器の前方・後方・側面のどの位置に設置しても最適な光軸配列に切り替えることができます。

    選定時に評価したい強み
    静止検知能力： 測距方式のため、寝込んでしまった利用者も検知し続けます。
耐環境性能： 室温36度を超えるような過酷な夏場でも検知精度が落ちません。
施工の柔軟性： 4段階の角度調整（0°〜9°）により、天井の障害物を避けて設置可能です。
保守の容易性： LED表示灯により、初期設定エラーや稼働状態が一目で判別可能です。



施工・設置ガイド

本機は天井設置専用の屋内用センサーです。確実な運用のために以下の施工基準を遵守してください。

設置条件	詳細・注意事項
設置高さ	標準2.5m。最大3.0mまで可能ですが、床面が黒色など低反射率の場合は2.5m以下に設置してください。
初期設定	電源投入後、約30秒間は自動学習期間です。この間は絶対にエリア内に立ち入らないでください。
配線距離	線径0.9mm以上を使用し、電源からの配線長は40m以内に収めてください。
禁止事項	屋外、浴室、直射日光がセンサー面や床面に直接当たる場所への設置は避けてください。

LED表示ステータス

状態	動作表示灯（緑）	相互干渉防止表示灯（橙）	意味
初期設定中	点滅	消灯	空間を学習しています（約30秒）
通常待機	消灯	消灯（※子機は点灯）	無人状態。正常稼働中。
検知中	点灯	消灯（※子機は点灯）	10秒以上滞在を検知。リレー出力ON。
設定エラー	消灯	点滅	測距エラー。高さ超過や電圧不足を確認。

製品仕様

項目	内容
品番	TS-7R (露出角型)
電源	DC12V〜24V ±10%
消費電流	DC12V時 155mA (最大)
外部出力	1C無電圧リレー接点 DC30V 0.5A負荷
応答遅延時間	10秒以内（入室・退室ともに）
設置高さ	標準2.5m（最大3.0m、低反射床時は2.5m）
角度調整	FRONT方向 4段階（0°、3°、6°、9°）
初期設定時間	約30秒
使用可能周囲温度	-10℃〜+55℃
外形寸法	136(W) × 71(H) mm
重量	約250g
材質	本体：ABS樹脂、カバー：ポリカーボネート樹脂

FAQ

Q：人が全く動かなくても検知し続けますか？ A：はい。近赤外線による測距方式のため、熱源の変化ではなく物体との「距離」を監視しています。そのため、静止状態でも確実に検知を維持します。

Q：夏場に温度が高くなると誤報が増えますか？ A：いいえ。パッシブ赤外線方式（熱検知）とは異なり、温度変化に影響されない測距方式を採用しているため、夏場でも安定した検知が可能です。

Q：床が黒色のタイルですが、設置できますか？ A：可能です。ただし、黒色は近赤外線の反射率が低いため、設置高さを標準の2.5m以下に制限していただく必要があります。

Q：検知出力が出るまでに時間がかかるのはなぜですか？ A：誤報防止のため、10秒以内の応答遅延タイマーが設定されています。人が立ち入ってから約10秒間存在し続けることで、正式に検知出力がONになります。

Q：初期設定中に人が入ってしまった場合はどうすればよいですか？ A：誤った距離を学習してしまうため、一旦電源を入れ直すかリモコンで再設定を行い、無人の状態で約30秒間待機させてください。

Q：便器の真上に照明があって設置できない場合は？ A：センサーを少しずらして設置し、ヘッドの角度調整（最大9°）を行うことで、エリアを便器側に寄せることが可能です。

Q：多目的トイレなど広い場所で1台で足りない場合は？ A：最大8台までカスケード接続が可能です。相互干渉防止機能により、隣接するセンサー同士が干渉することなく広範囲をカバーできます。

Q：清掃用の水が床にかかっても大丈夫ですか？ A：動作自体は距離測定のため水濡れに強いですが、本体は非防水構造です。直接水がかかったり、極端な多湿環境での使用は避けてください。

Q：オレンジ色のLEDが点滅しているのは故障ですか？ A：初期設定エラーを示しています。設置高さが3mを超えていないか、初期設定時にエリア内に障害物がなかったかを確認し、再設定を行ってください。

Q：AC100V電源は直接接続できますか？ A：できません。DC12V〜24Vの電源が必要です。別途電源装置を用意するか、生活安心報知機からの電源供給を使用してください。
