TS-7 トイレ用センサー（露出丸型） TAKEX 竹中エンジニアリング [TS-7]

TS-7 トイレ用センサー（露出丸型） TAKEX 竹中エンジニアリング [TS-7]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） トイレ用センサー 高齢者・介護施設向け 近赤外線測距方式

トイレ用センサー（露出丸型） TS-7

トイレ内での「静止」も「移動」も正確に検知。独自の近赤外線測距方式により、環境変化に強く、高齢者施設や公共トイレでの「生活安心報知」を支える高信頼センサーです。

  • 型番： TS-7（露出丸型）
  • 検知方式： 近赤外線反射方式（測距式）
  • 主な用途： トイレ内でのうずくまり・長時間滞在の検知、自動照明・換気制御
  • 電源： DC12V〜24V（無極性ではない）
  • 最大設置高さ： 3.0m（標準 2.5m）

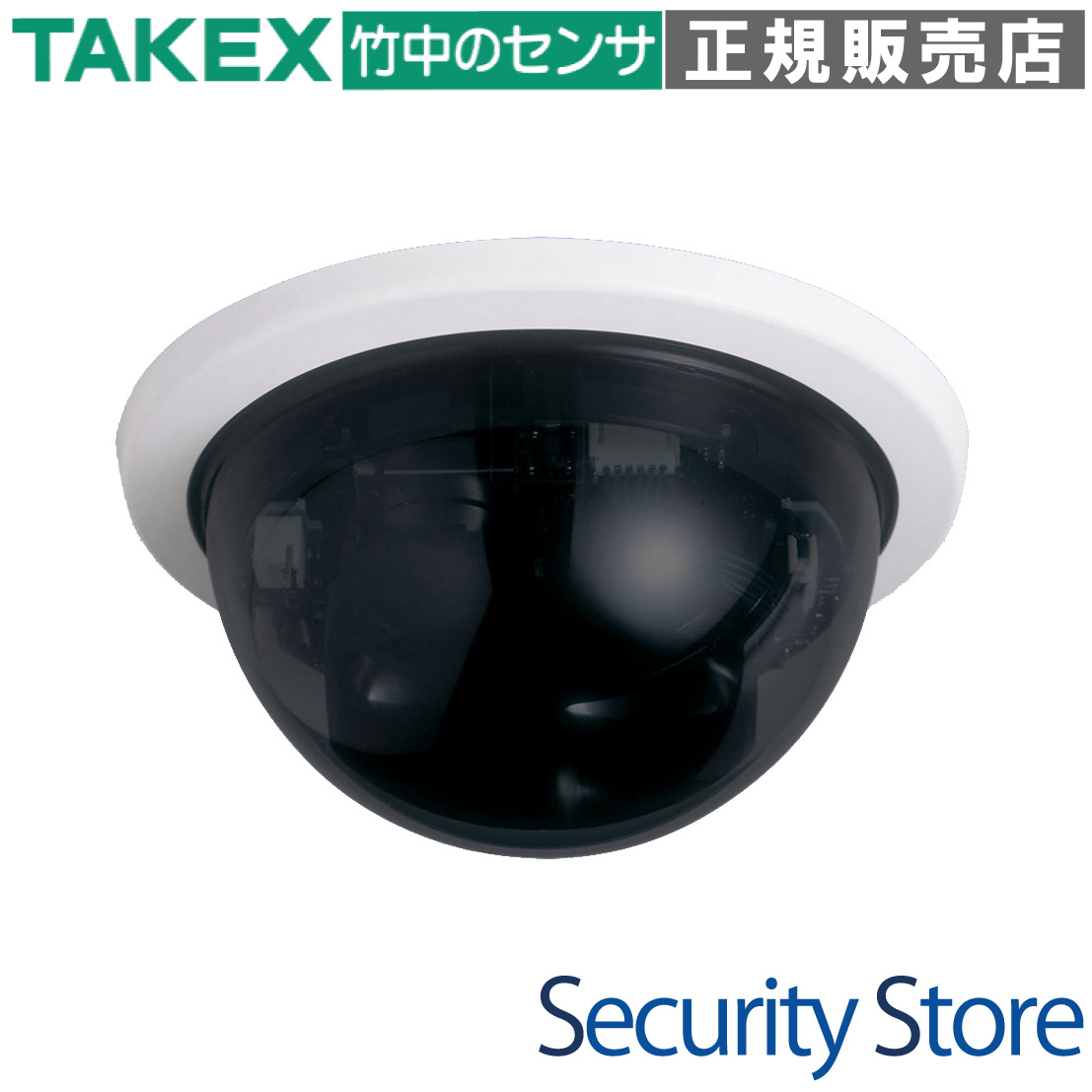

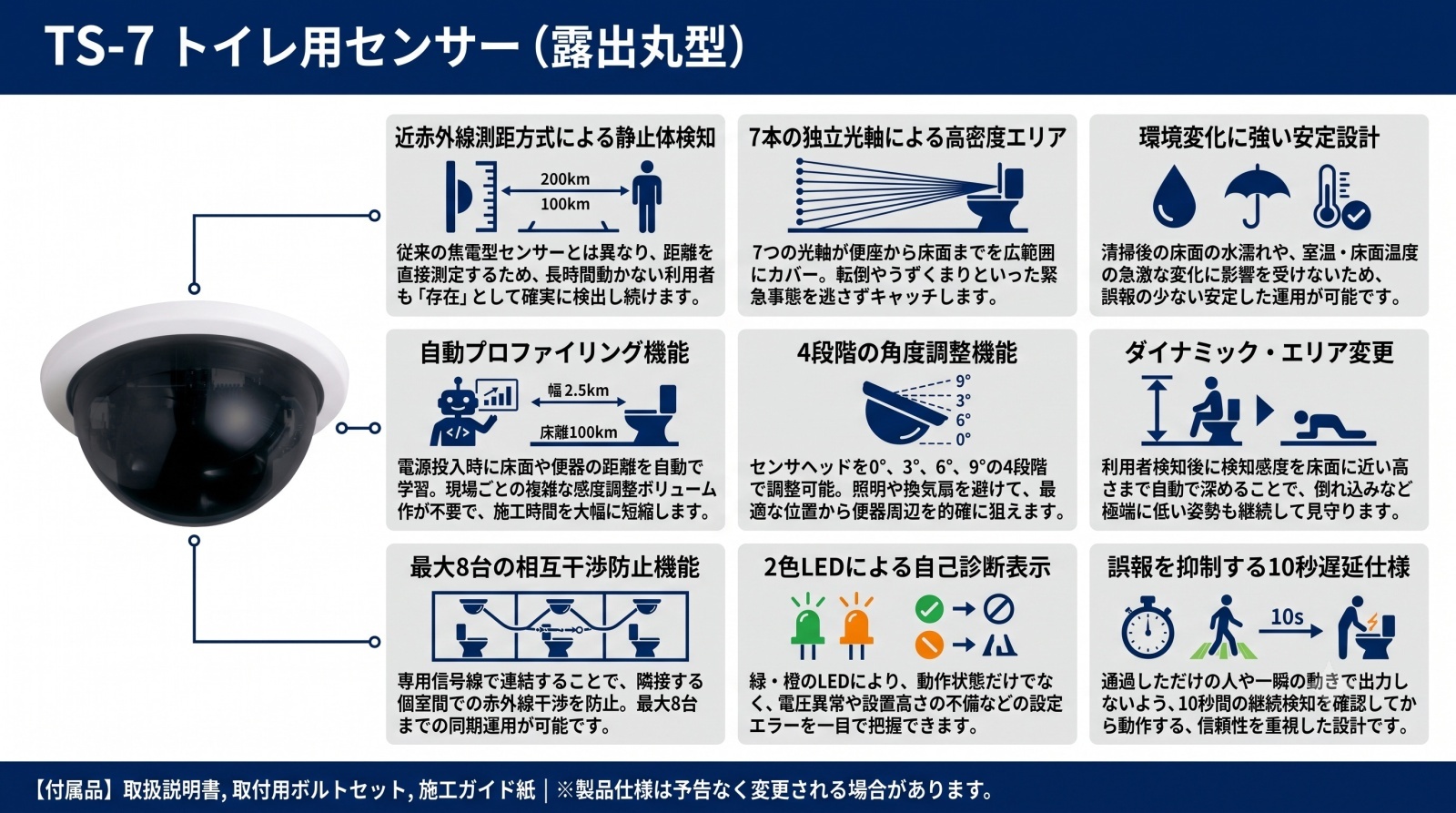

トイレ用センサー TS-7 製品画像

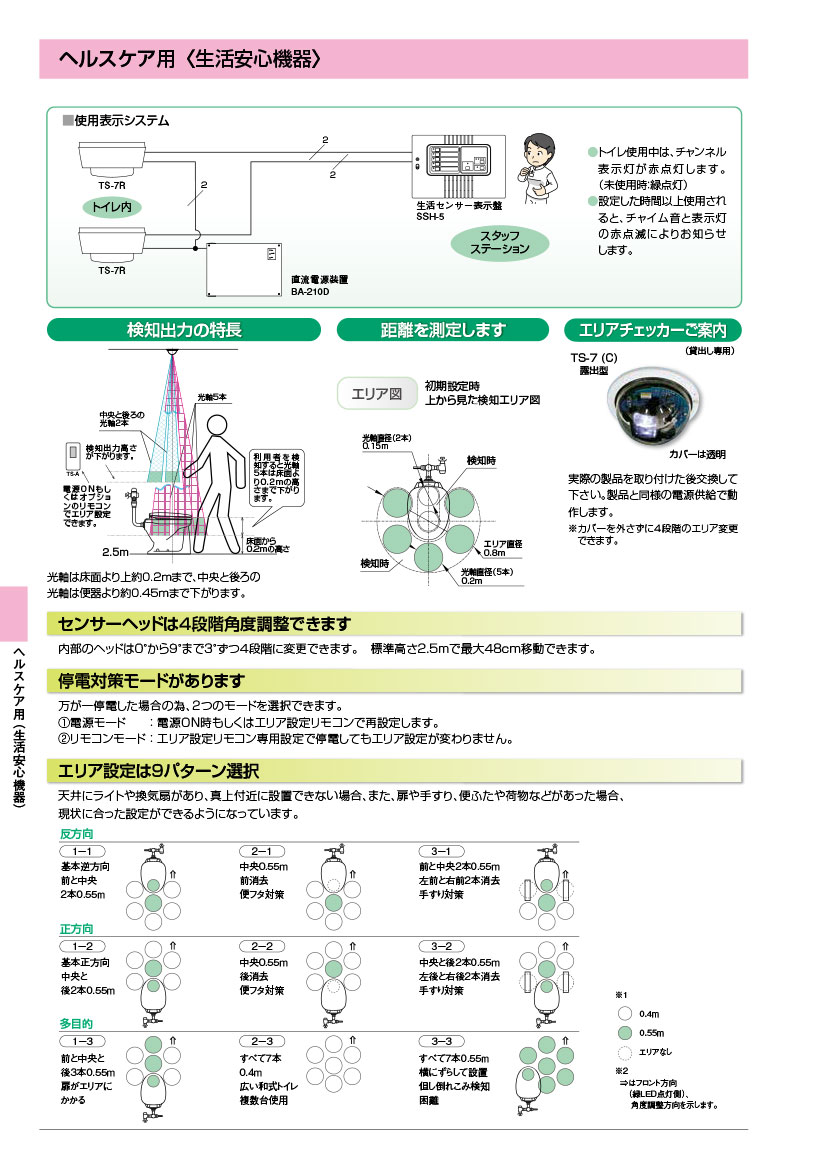

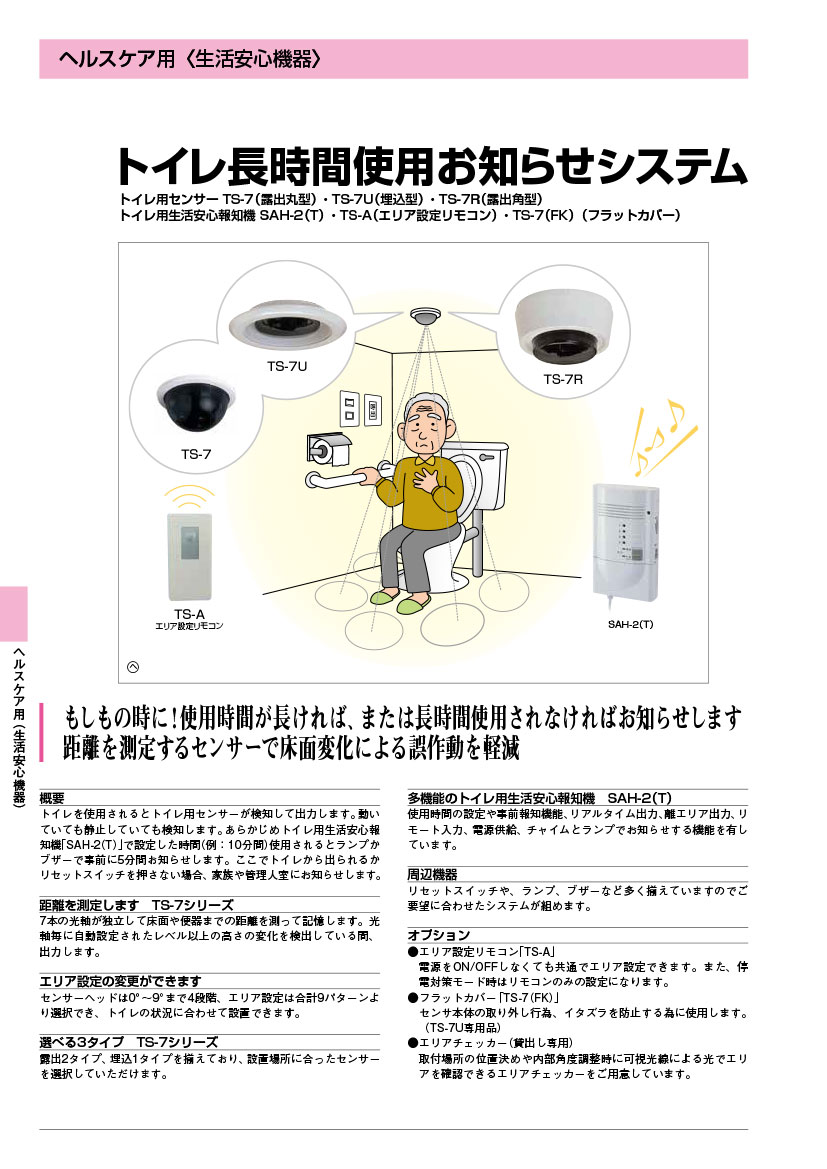

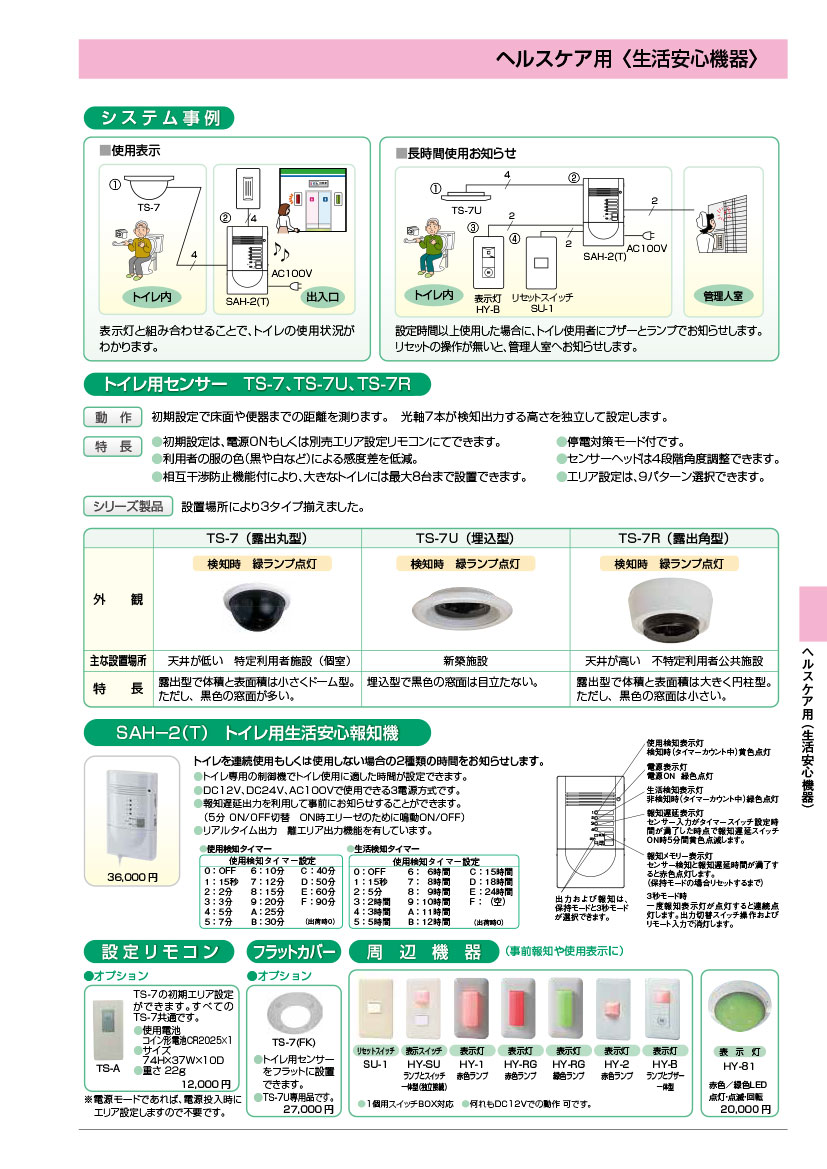

資料ダウンロード

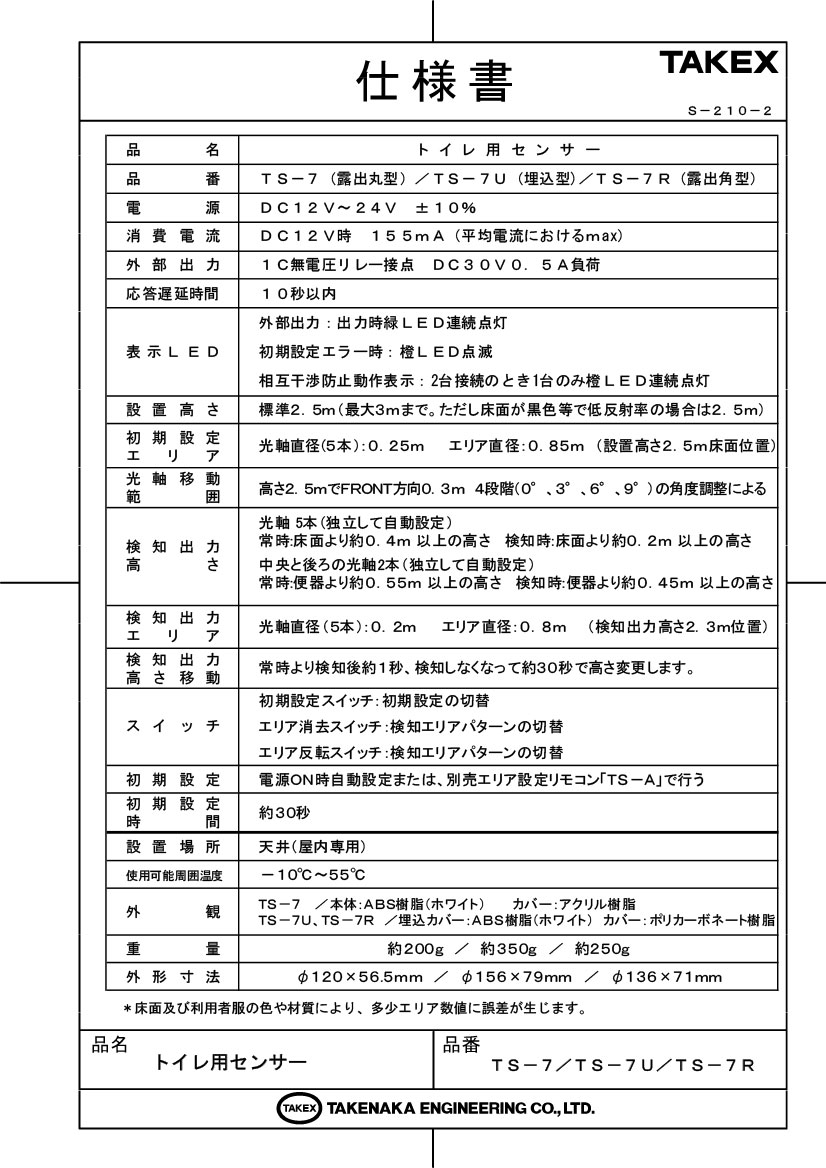

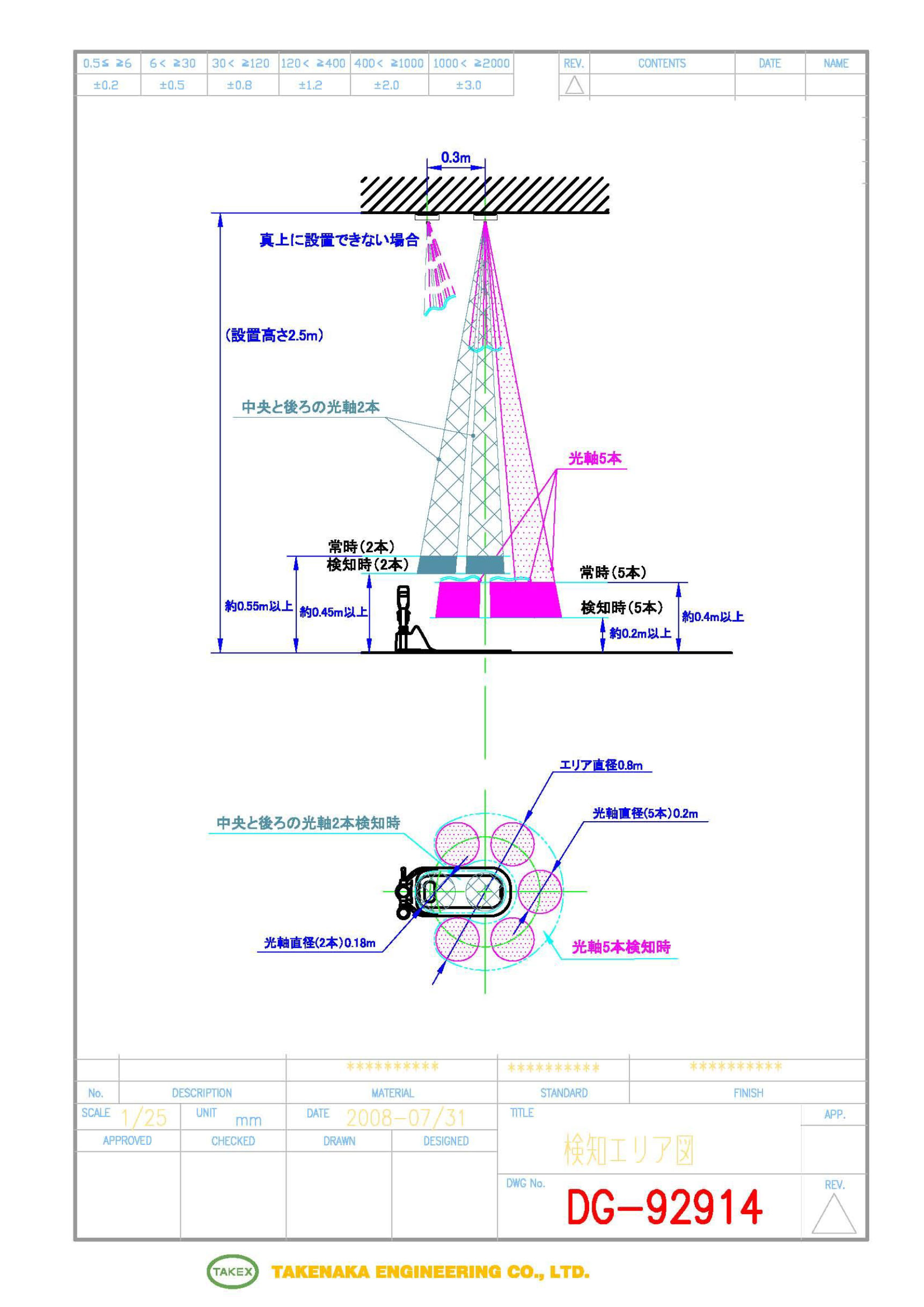

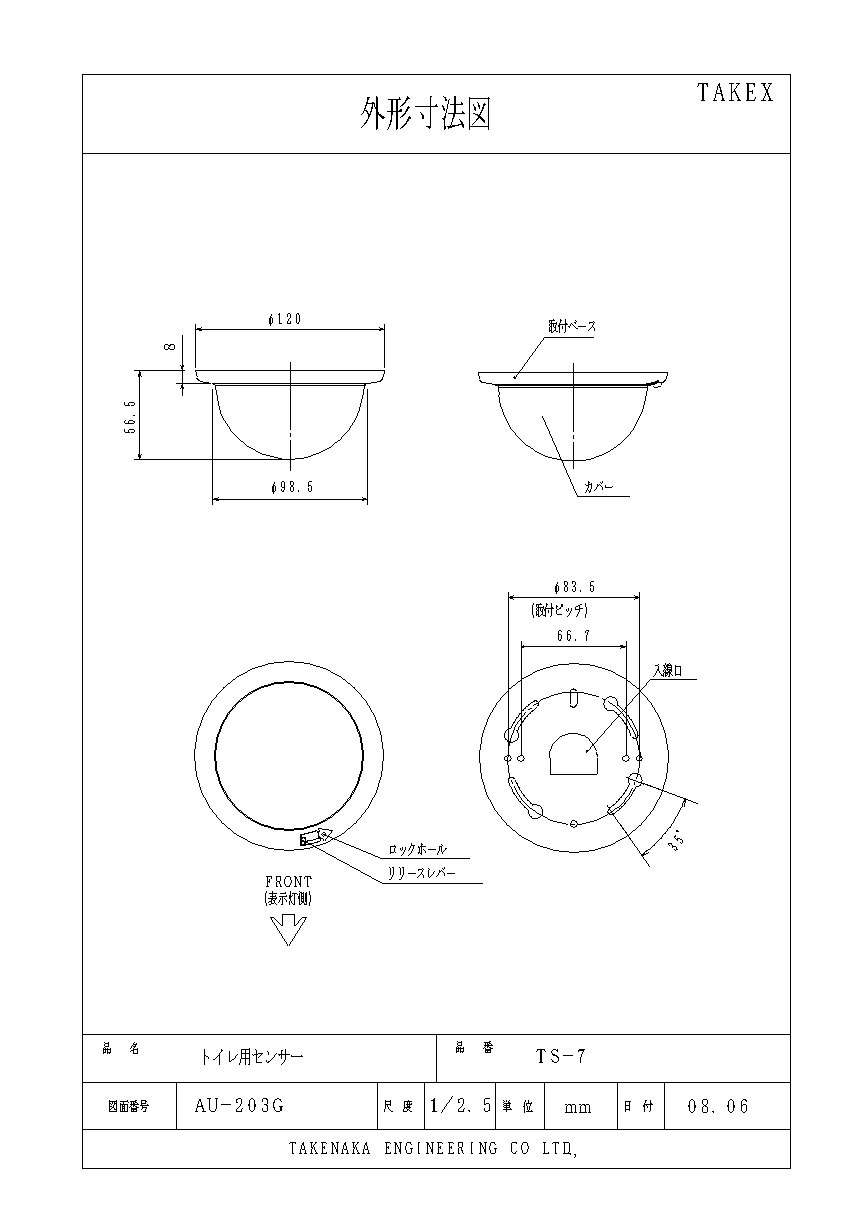

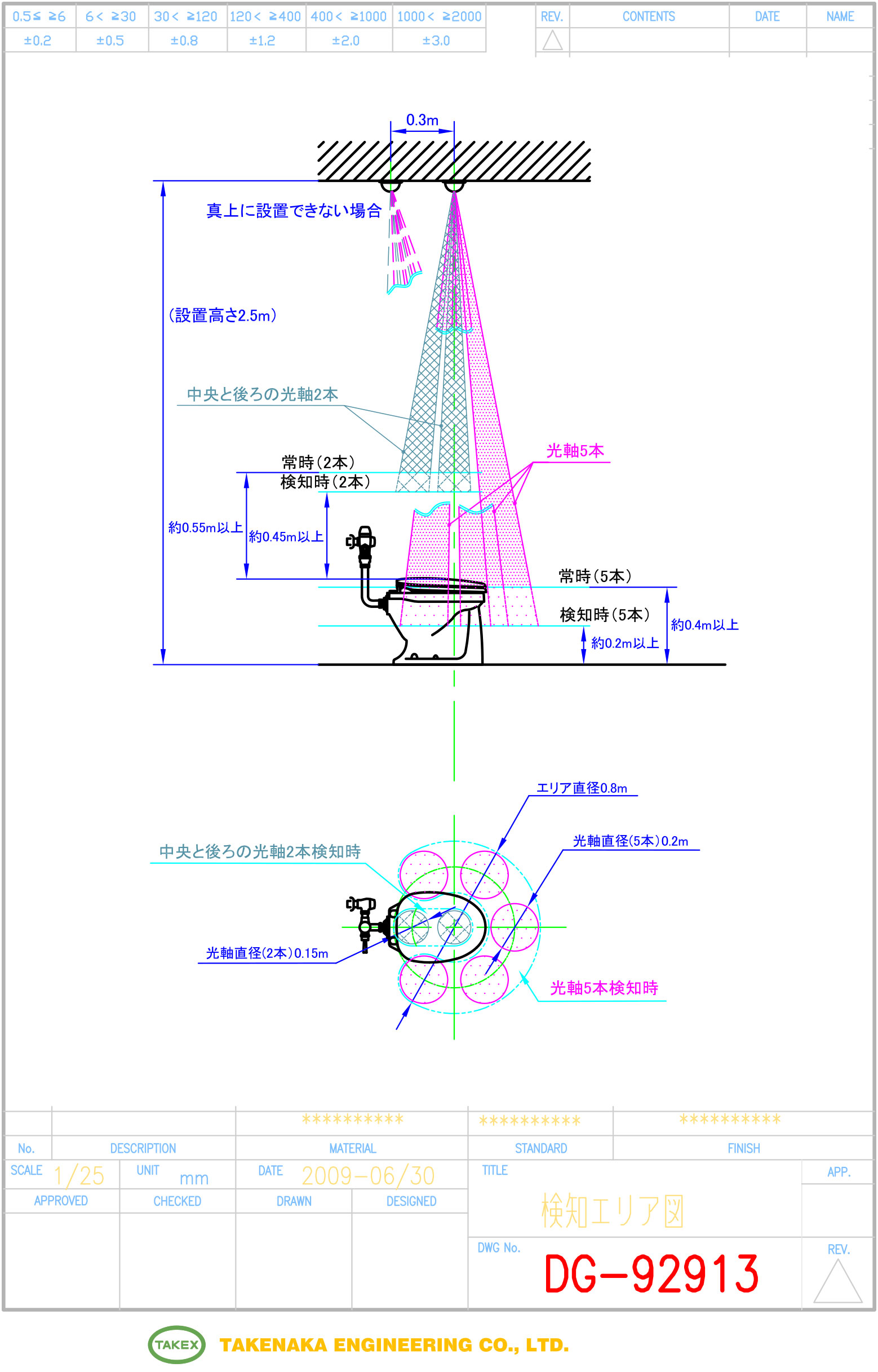

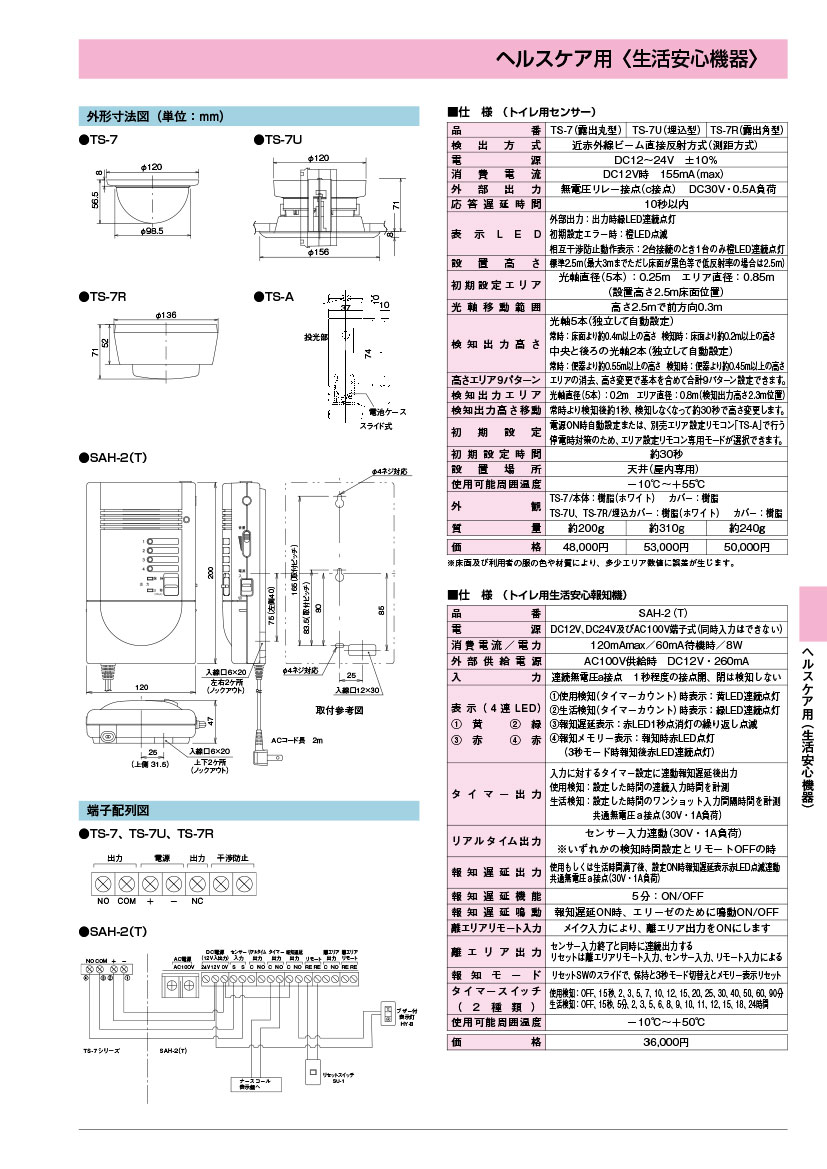

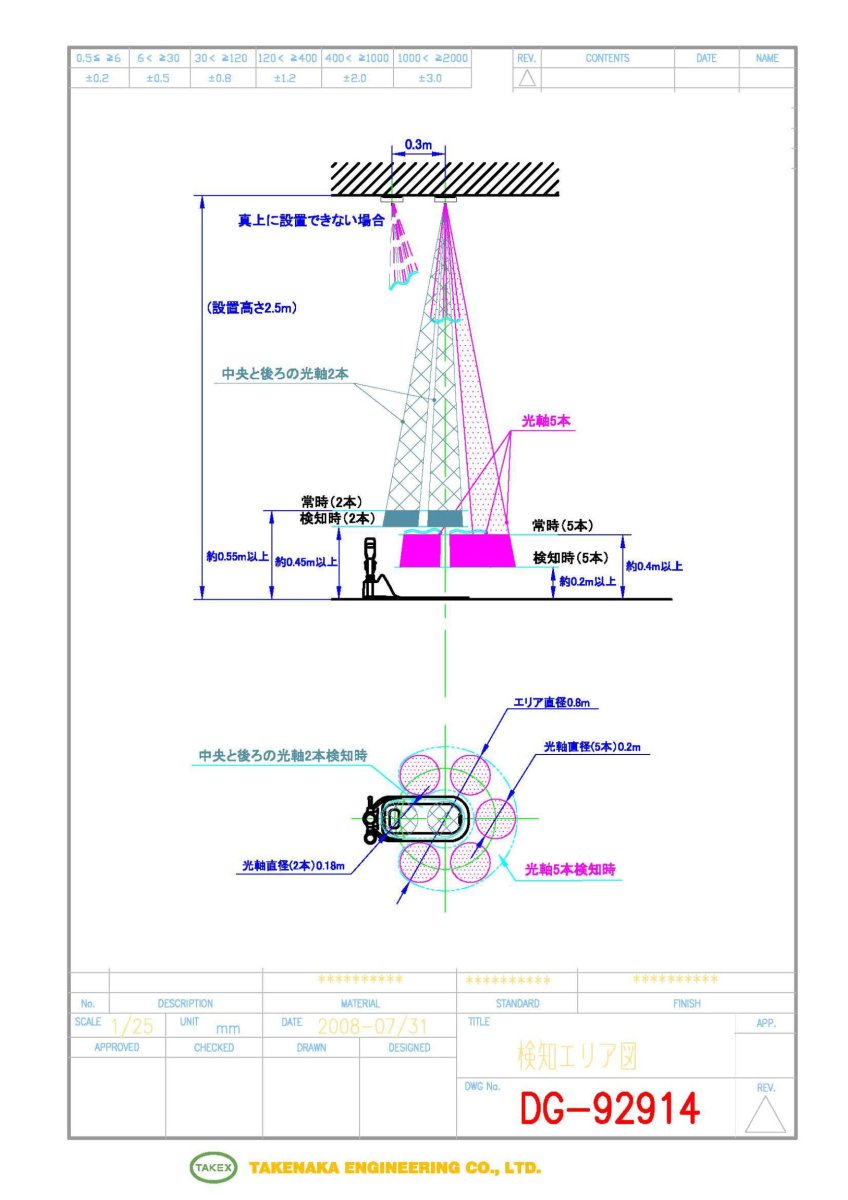

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者施設・病院の個室トイレ
  • 商業施設・駅の多目的トイレ
  • 独居高齢者宅の生活リズム監視
  • トイレ内の長時間滞在による急病検知

導入前に確認したいポイント

  • 天井高が3m以内であること
  • 床面が極端に低反射（黒色等）でないこと
  • 防水仕様ではないため浴室等は不可
  • DC12V〜24Vの電源確保が可能か

特長

静止体・動体を区別なく確実に検知する測距方式

従来の焦電型センサー（PIR方式）は温度変化や動きがないと検知できませんが、TS-7は近赤外線を用いて「対象物までの距離」を直接測定します。そのため、トイレ内で長時間静止している利用者も、動いている利用者と同様に正確に検出し続けることが可能です。

7本の独立光軸による広範囲・高密度な検知エリア

センサーから照射される7本の光軸はすべて独立して制御されています。便座の上だけでなく、便器周辺の床面までをカバーする高密度なエリア構成により、床面でのうずくまりや転倒といった緊急事態を逃さずキャッチします。

環境変化に左右されない圧倒的な信頼性

床面の水濡れや、室温・床面温度の急激な変化に影響を受けない設計です。清掃後の濡れた床や、冬場の冷え込み、夏場の高温環境下でも、安定した検知性能を維持します。BtoBの現場で求められる「誤報の少なさ」を追求した技術です。

面倒な感度調整を不要にする自動プロファイリング機能

電源投入時や初期設定時に、各光軸が自動的に「床面」や「便器」までの距離を測定し、背景として記憶します。現場ごとの天井高や便器の形状に合わせた複雑な感度調整ボリュームの操作は不要で、施工時間を大幅に短縮できます。

設置環境に柔軟に対応する4段階の角度調整機能

センサヘッドは、表示灯方向（FRONT方向）へ0°、3°、6°、9°の4段階で角度調整が可能です。真上に照明や換気扇がある場合でも、設置位置をずらして斜めから的確に便器周辺を狙うことができます。

人命保護を重視した「ダイナミック・エリア変更」

利用者を一度検知すると、検知エリアが自動的に床面に近い高さまで感度を深める機能を搭載しています。これにより、利用者が体調を崩して姿勢を極端に低くした場合や倒れ込んだ場合でも、検知状態を継続し、見守りを継続します。

最大8台までの相互干渉防止機能

複数の個室が隣接している場合や、広い多目的トイレで複数台のセンサーを設置する場合でも、専用の信号線で連結することで赤外線の干渉を防ぎます。1つのシステムとして最大8台まで同期運用が可能です。

インテリジェントな自己診断とLED表示

2色のLED（緑・橙）により、現在の動作状態を一目で把握できます。初期設定中のステータス、検知出力状態、さらには電圧異常や設置高さ超過による設定エラーも自己診断し、保守点検の効率を高めます。

選定時に評価したい強み

  • 「動き」ではなく「存在」を検知： 長時間の静止状態でも出力が切れません。
  • 高い環境適応力： 水濡れや温度変化に強く、清掃頻度の高いトイレに最適です。
  • 施工性の良さ： 自動設定機能により、専門的な調整技術がなくても安定稼働します。
  • 豊富なラインナップ： 本機（露出丸型）以外に、埋込型や露出角型も選択可能です。

LED表示と動作ステータス

ステータス 緑LED（動作） 橙LED（干渉防止） 接点出力
通常待機（非検知） 消灯 消灯 OFF
初期設定中（約30秒） 点滅 消灯 ON
利用者検知中 点灯 消灯 ON（10秒遅延あり）
初期設定エラー 点滅 点滅 ON継続（ホールド）

製品仕様

項目 内容
品番 TS-7（露出丸型）
電源電圧 DC12V〜24V ±10%
消費電流 155mA (DC12V時、最大)
外部出力 1c無電圧リレー接点（DC30V 0.5A負荷）
応答遅延時間 10秒以内（検知時・非検知時ともに）
設置高さ 標準2.5m（最大3.0mまで）
光軸調整範囲 FRONT方向 0°、3°、6°、9°の4段階
検知出力高さ 床面より約0.4m以上 / 便器より約0.55m以上（初期設定時）
初期設定時間 約30秒
使用環境温度 -10℃ 〜 +55℃
外形寸法 Φ120 × 56.5mm
重量 約200g
材質 本体：ABS樹脂 / カバー：アクリル樹脂

FAQ

Q：利用者がトイレ内で全く動かなくても検知できますか？ A：はい、検知可能です。本製品は距離を測定する測距方式を採用しているため、体温の変化や動きを必要とせず、その場に「存在」しているだけで検知を継続します。
Q：床が掃除で濡れていたり、水溜りがある場合でも誤作動しませんか？ A：独自の光学設計により、床面の反射率の変化（水濡れ等）には非常に強い設計になっています。通常のトイレ清掃環境であれば問題なくご使用いただけます。
Q：設置高さが3mを超える場所でも使えますか？ A：推奨は3m以内です。3mを超えると赤外線の反射が弱くなり、正確な検知ができなくなるため、設置高さの制限は遵守してください。
Q：隣り合った個室にそれぞれ設置する場合、相互干渉しませんか？ A：個室間の距離が2.5m以下の場合は、相互干渉防止用の配線を接続することで、赤外線の干渉による誤動作を防ぐことができます。
Q：停電から復旧した際、再設定作業は必要ですか？ A：設定スイッチが「電源」モードであれば、復旧時に自動的に約30秒間の初期設定（プロファイリング）が行われます。リモコンモードの場合は、リモコン操作を行うまで前回の設定を保持します。
Q：初期設定中に人がトイレに入ってしまった場合はどうなりますか？ A：正確な背景データが取得できないため、設定エラー（橙LED点滅）となります。その場合は、誰もいない状態で再度電源を投入するか、リモコンで再設定を行ってください。
Q：和式トイレや小便器でも使用できますか？ A：はい、使用可能です。初期設定時にその環境の形状（床面までの距離）を学習するため、便器の形状を問わず設置いただけます。
Q：冬場の便座除菌スプレーや湯気の影響は受けますか？ A：除菌スプレー程度の霧は影響ありませんが、多量の湯気が立ち込める浴室などではレンズが結露し、誤動作の原因となるため使用できません。
Q：検知してから出力されるまでの時間はどのくらいですか？ A：検知開始から約10秒間継続して検知した時点で出力されます。これは、通過しただけの人や一瞬の動作で誤報を出さないための意図的な遅延仕様です。
Q：LEDが橙色で点滅しているのですが、故障でしょうか？ A：故障ではなく「初期設定エラー」の表示です。設定中に人が立ち入った、電圧が不足している、または設置高さが3mを超えているなどの原因が考えられます。
